概述
目录
- 电阻分压电路和分流电路
- 电阻单口网络
- 电阻的星型联结和三角型联结
- 简单非线性电阻电路分析
电阻串联分压电路和并联分流电路
电阻串联分压电路- 计算方式：要算的电压=（要算的电压上的电阻/总电阻）*总电压。
- 串联电路中电压与其电阻成正比。

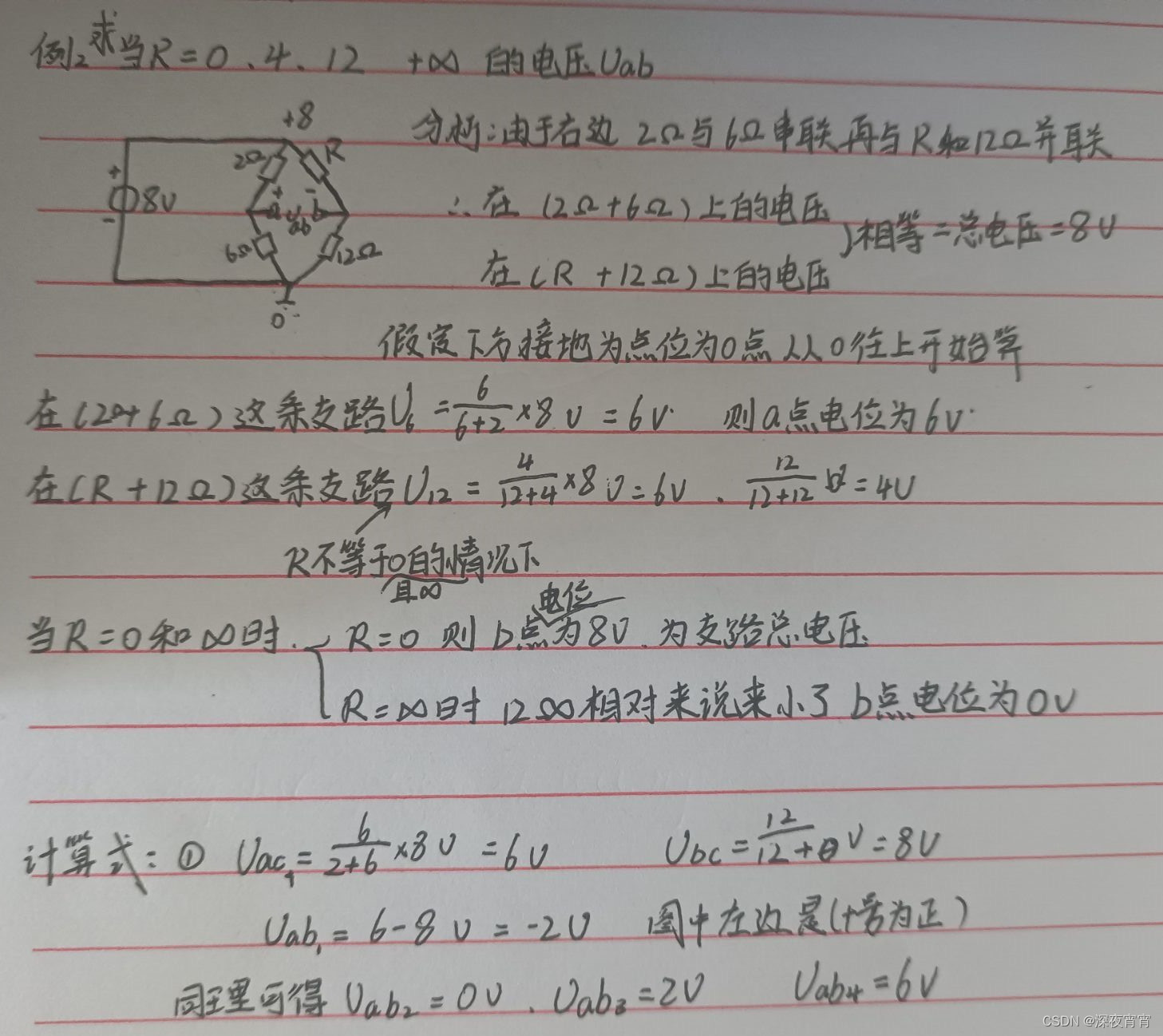

- 例题：
电阻并联分流电路
- 计算方式：i1=相应支路电导/（所有支路电导）
- 并联电路中电导和电流成正比。
- 例题：
电阻单口网络
线性电阻的串联和并联
- 略

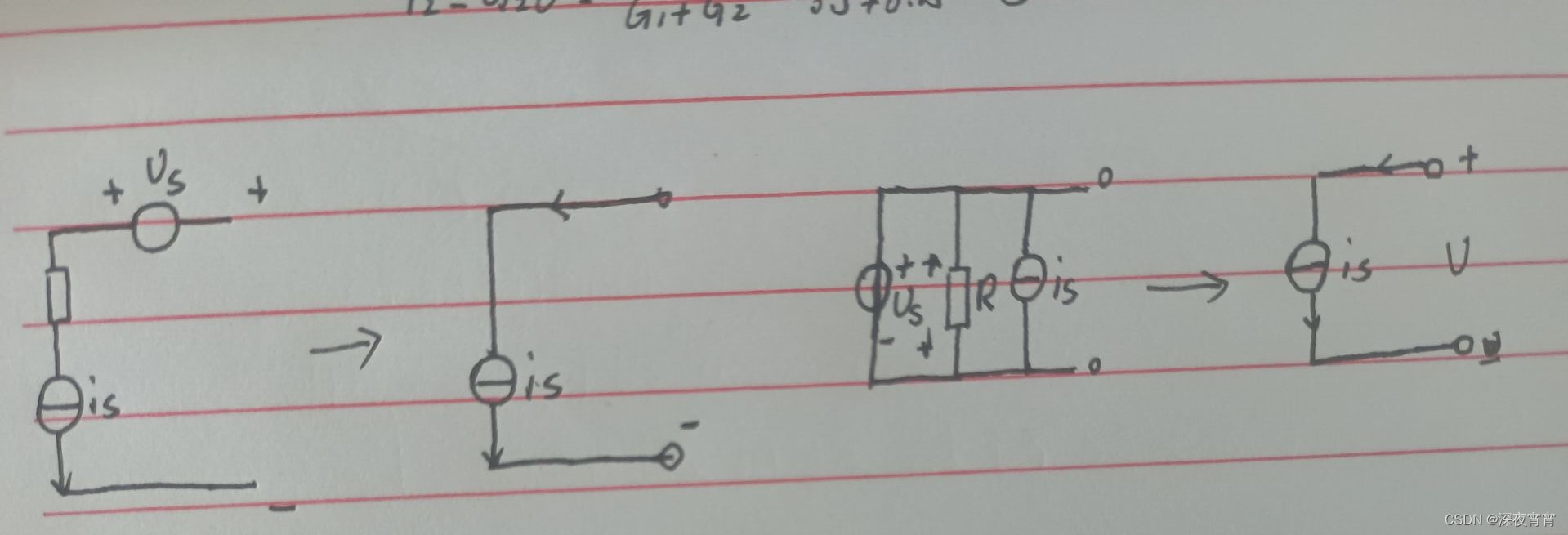

独立电源的串联和并联
-
n个独立电压源（u1,u2,u3,u4…)的串联单口等效于一个独立电压源(us=u1+u2+u3…)。
-
n个独立电流源（i1,i2,i3,i4…)的并联单口网络等效于一个独立电流源(is=i1+i2+i3+i4…)。
-
电压源（u）和电流源(i)并联等效于一个电压源(u)。
-
电压源（u)和电流源(i)串联等效于一个电流源（i)。

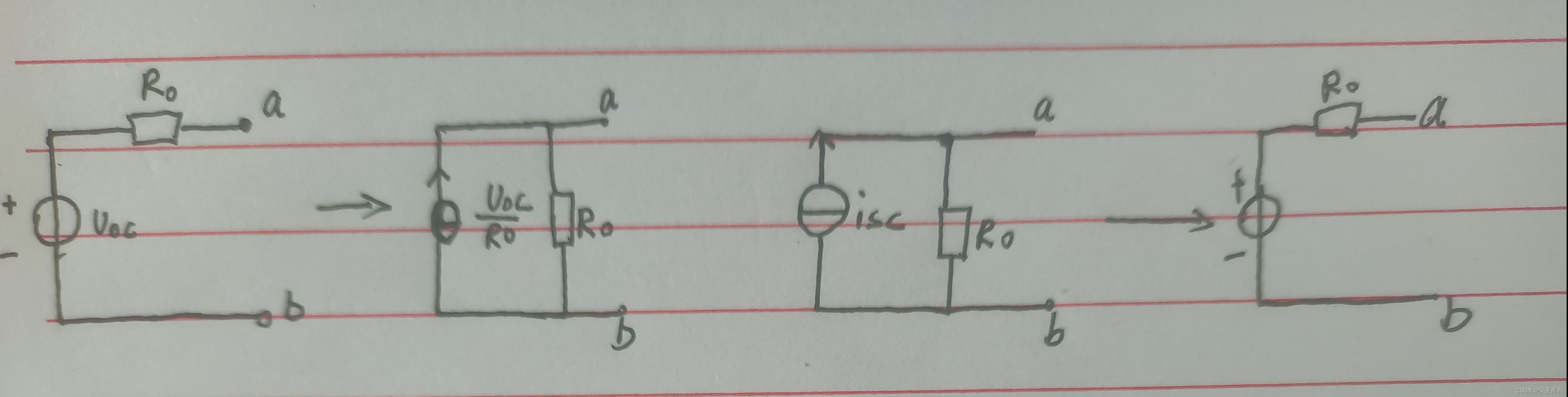

含源线性单口网络的两种线性变换
- 电流源和电阻并联变成电压源和电阻串联
电压源和电阻串联变成电流源和电阻并联

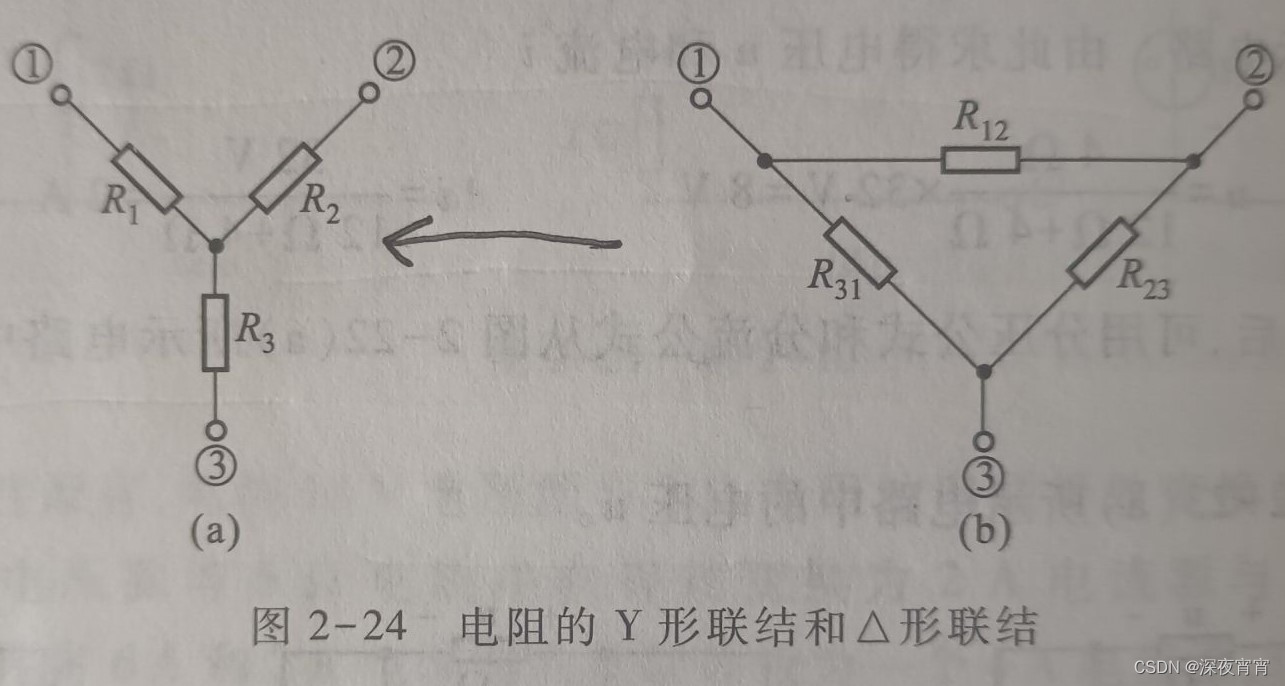

电阻的星形联结和三角行联结
电阻三角连接等效为电阻星行连接（Y形连接）- Ri=i两端电阻乘积/三角上的所有电阻和。
电阻星形连接等效为三角连接
- Rnm=Y型电阻两两之和/不与mn两端相连的电阻
简单非线性电阻电路分析
- 略。
