概述

大家好，今天给大家做一次如何用MSTP实现负载均衡

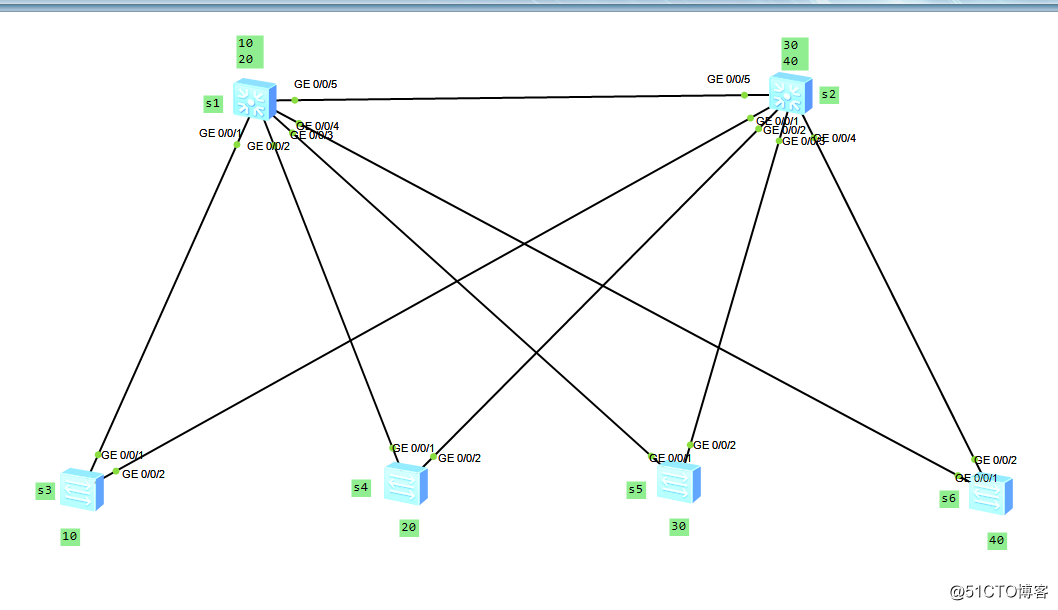

首先大家看一下这张图，我们今天利用MSTP实现VLAN10和VLAN20的主根是S1，VLAN30和VLAN40的主根是S2，意思就是当两条链路都是好的时候，s3去访问的时候是通过s1，当去往主根那条断了，访问的时候是通过s2。VLAN30和VLAN40访问正好相反，这就达到了负载均衡。 MSTP实现负载均衡

一，首先我们要设置的第一步就是把所有链路全设为trunk，并且设置允许所有VLAN通过，因为我们要实现不同VLAN通过一条链路去访问。

这里我已经把s1交换机的所有端口加入到group1里，把组加入trunk，具体命令如下

[Huawei]port-group 1
[Huawei-port-group-1]group-member GigabitEthernet 0/0/1 to GigabitEthernet 0/0/5
[Huawei-port-group-1]port trunk allow-pass vlan all
[Huawei-GigabitEthernet0/0/1]port trunk allow-pass vlan all
[Huawei-Gig
