MSTP负载均衡

MSTP负载均衡

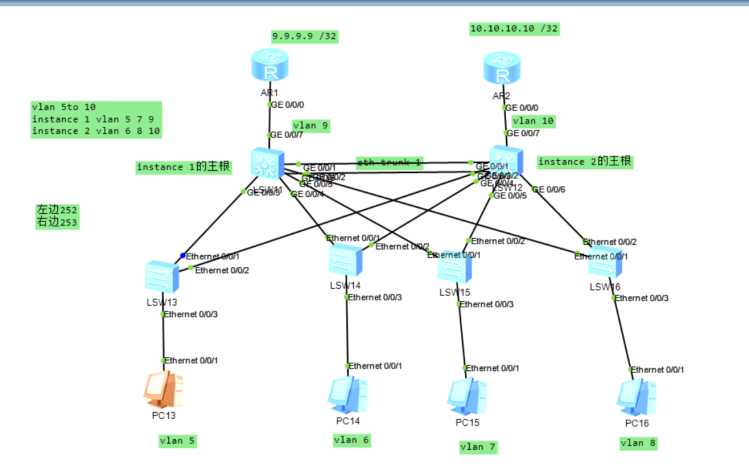

1、拓扑图：

2、配置思路
(1)核心层/汇聚层交换机配置
SWA的配置
①配置mstp
1)stp enable
2)Stp mode mstp
3)Stp regin-configuration //配置mstp域
a.Region-name gg //配置mstp域名，注意同一个域，相同域名
b.Instance 1 vlan 5 7 //划分vlan5和7到一个实例里
c.Instance 2 vlan 6 8
4)Stp instance 1 priority 4096 //配置组1优先级为4096，主根
5)Stp instance 2 priority 8192 //配置组2优先级为8192，候补
配置vlan（左边的三层交换机我全部把ip设为192.168.x.252）
除了vlan10，其他的都要配置ip地址
SWB的配置
②配置mstp
1)stp enable
2)Stp mode mstp
3)Stp regin-configuration //配置mstp域
a.Region-name gg //配置mstp域名，注意同一个域，相同域名
b.Instance 1 vlan 5 7 //划分vlan5和7到一个组里
c.Instance 2 vlan 6 8
4)Stp instance 1 priority 4096 //配置组1优先级为8192，候补
5)Stp instance 2 priority 8192 //配置组2优先级为4096，主根

③在与路由器连接的端口里关闭stp
Interface g0/0/7；stp disable //swa和swb都要这样配置

配置vlan（左边的三层交换机我全部把ip设为192.168.x.253）
除了vlan9，其他的都要配置ip地址
（2）在接入层交换机配置
1)配置trunk链路和划分好各自的vlan，比如vlan 5
2)配置边缘端口
a. port link-type access
b. port default vlan 5
c. stp edged-port enable //边缘端口
3）配置BPDU保护（交换机上配置）
a.Stp bpdu-protection
4）配置环路保护（进入接入层交换机的根端口配置）
a.stp loop-protection
（3）在pc机上配置好信息（网关是其根桥中本vlan的ip地址）

（4）在核心层交换机的端口(除了eth-trunk1)都要设置根端口保护机制
1)Int g0/0/5
2)stp root-protection
（5）与路由进行通信（左边配置）右边参照这个配置就好啦
1)分别在左边三层交换机上配置vlan9的ip地址
ip route-static 9.9.9.9 255.255.255.255 192.168.9.1
ip route-static 10.10.10.10 255.255.255.255 192.168.5.253
ip route-static 10.10.10.10 255.255.255.255 192.168.7.253
interface Vlanif9
ip address 192.168.9.252 255.255.255.0
port link-type access
port default vlan 9
stp disable
看哪一个ip谁认识它，就可以作为下一跳
2）路由AR1的配置
ip route-static 192.168.5.0 255.255.255.0 192.168.9.252
ip route-static 192.168.6.0 255.255.255.0 192.168.9.252
ip route-static 192.168.7.0 255.255.255.0 192.168.9.252
ip route-static 192.168.8.0 255.255.255.0 192.168.9.252
interface GigabitEthernet0/0/0
ip address 192.168.9.1 255.255.255.0
interface LoopBack0
ip address 9.9.9.9 255.255.255.255

3、验证：

重定向报文：
