简介
热备份路由协议（网关）（网关接口） 多个三层交换机/路由之间
- 启用HSRP协议，加入HSRP组：范围 1-255，没有大小之分（standby）
- 虚拟路由器的IP 称为虚拟IP地址
- HSRP组的成员：
- 虚拟路由器（老大）
- 活跃路由器
- 备份路由器
- 其他路由器
- HSRP优先级：1—255 priority 默认100
- HSRP组成员通过定时发送hello包来交流，默认每隔3秒，hello时间3秒，坚持时间10秒
- 占先权 preempt
- 作用：当检测不到对方，或检测到对方优先级比自己低，立即抢占活跃路由的名分
- 7. 配置跟踪track，跟踪外网端口状态，当外网端口down掉，则自降优先级
简单描述流程就是：
先加入HSRP组，配置虚拟网关，配置优先级，自降优先级默认10，配置占先权，配置跟踪外网接口
查看备份Show standby brief

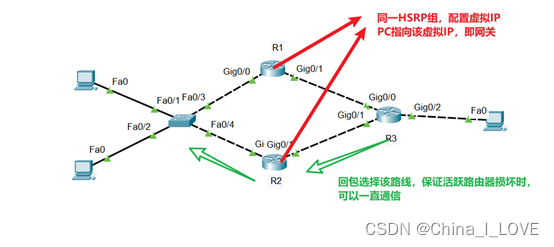

实验一、对路由器进行配置
所有端口IP配置后
R1配置命令：
复制代码
1
2
3
4
5
6Int g0/0 //接口配置---网关所在处 Standby “组号（1--255）” ip 虚拟网关IP地址 Standby “组号” priority 0—255 //优先级 Standby “组号” preempt //占先权 Standby “组号” track “端口号” //跟踪端口状态
R2配置命令：
复制代码
1
2
3
4
5
6Int g0/0 //接口配置---网关所在处 Standby “组号（1--255）” ip 虚拟网关IP地址 //组号要和上个路由一致，虚拟IP地址相同 Standby “组号” priority 0—255 //优先级 Standby “组号” preempt //占先权

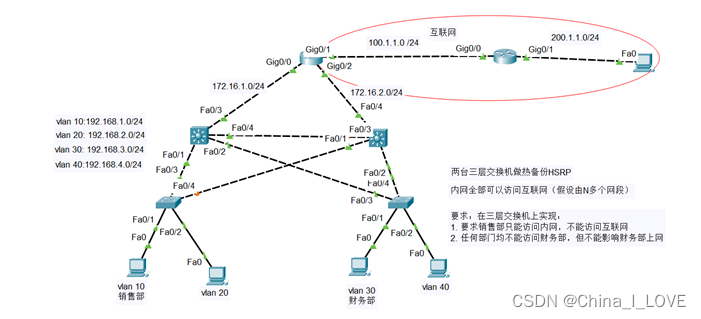

实验二、对三层交换机进行配置
本次实验为流量最大化，左边作为活跃路由器控制vlan10/20，备份vlan30/40，右边作为活跃路由控制vlan30/40,备份vlan10/20.
配置命令：
配置左侧三层交换机
复制代码
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19Int vlan 10 Standby ip 192.168.1.254 //虚拟网关 Standby priority 200 //优先级 Standby preempt 抢占先 Standby track f0/3 //加连接路由的接口（若该设备是活跃的，则配置，否则，没必要配置） Int vlan 20 Standby ip 192.168.2.254 //虚拟网关 Standby priority 200 //优先级 Standby preempt 抢占先 Standby track f0/3 Int vlan 30 Standby ip 192.168.3.254 //虚拟网关 Standby priority 195 //优先级 低 Standby preempt 抢占先 Int vlan 40 Standby ip 192.168.4.254 //虚拟网关 Standby priority 195 //优先级 低 Standby preempt 抢占先
右侧三层交换机配置和左侧vlan的优先级正好反着
复制代码
1
2
3
4
5
6
7
8
9Int vlan 30 Standby ip 192.168.3.254 //虚拟网关 Standby priority 200 //优先级 Standby preempt 抢占先 Standby track f0/4 ...... ...... ...... 剩余vlan就和上面类似，不敲了
最后
