关于Cisco Packet Tracer的HSRP热备份协议配置

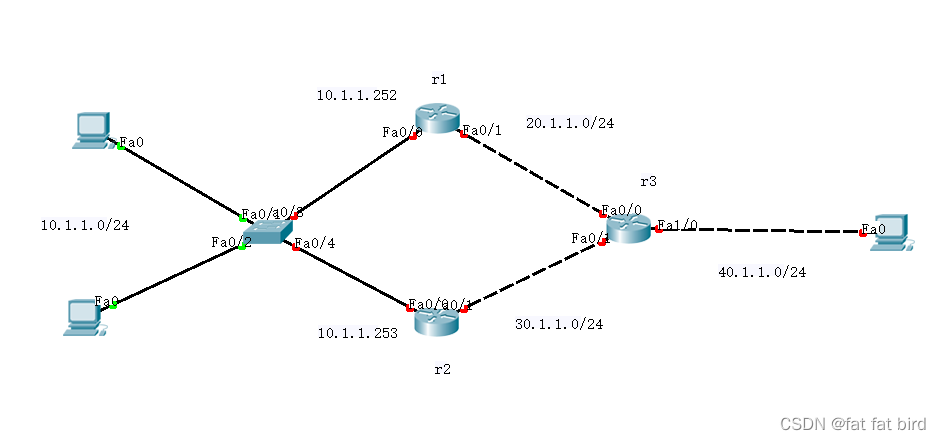

步骤1：路由ip配置

路由r1配置

Router>en
Router#conf t

Router(config)#ho r1
r1(config)#int f0/0
r1(config-if)#ip add 10.1.1.252 255.255.255.0
r1(config-if)#no sh

r1(config-if)#exit
r1(config)#int f0/1
r1(config-if)#ip add 20.1.1.1 255.255.255.0
r1(config-if)#no sh

r1(config-if)#exit

路由r2配置

Router>en
Router#conf t
Router(config)#ho r2
r2(config)#int f0/0
r2(config-if)#ip add 10.1.1.253 255.255.255.0
r2(config-if)#no sh

r2(config-if)#exit
r2(config)#int f0/1
r2(config-if)#ip add 30.1.1.1 255.255.255.0
r2(config-if)#no sh

r2(config-if)#exit

路由r3配置

Router>en
Router#conf t
Router(config)#ho r3
r3(config)#int f0/0
r3(config-if)#ip add 20.1.1.2 255.255.255.0
r3(config-if)#no sh

r3(config-if)#exit
r3(config)#int f0/1
r3(config-if)#ip add 30.1.1.2 255.255.255.0
r3(config-if)#no sh

r3(config-if)#exit
r3(config)#int f1/0
r3(config-if)#ip add 40.1.1.254 255.255.255.0
r3(config-if)#no sh

r3(config-if)#exit

步骤2：路由起HSRP协议

路由r1配置（活跃路由器）

r1(config)#int f0/0
r1(config-if)#standby 1 ip 10.1.1.254
r1(config-if)#standby 1 preempt
r1(config-if)#standby 1 priority 200
r1(config-if)#standby 1 track f0/1
r1(config-if)#exit

路由r2配置（备份路由器）

r2(config)#int f0/0
r2(config-if)#standby 1 ip 10.1.1.254
r2(config-if)#standby 1 preempt
r2(config-if)#standby priority 195
r2(config-if)#exit

步骤3：路由配置

路由r1配置

r1(config)#ip route 0.0.0.0 0.0.0.0 20.1.1.2

路由r2配置

r2(config)#ip route 0.0.0.0 0.0.0.0 30.1.1.2

路由r3配置

r3(config)#ip route 10.1.1.0 255.255.255.0 30.1.1.1

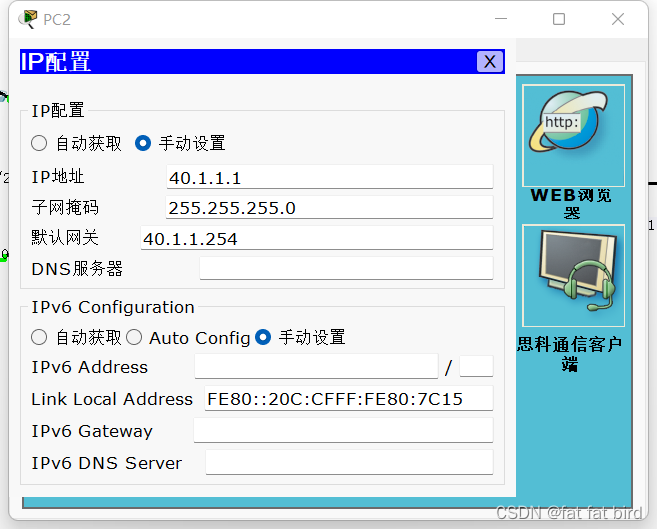

步骤4：pc机ip配置

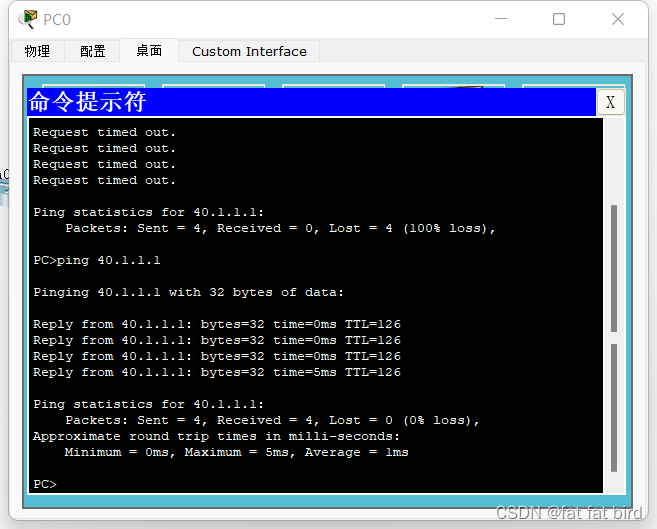

测试pc10.1.1.1是否ping通pc40.1.1.1

注：实验过程初步ping测试中时常会丢包，一般第一次4个包不通，可以选择再ping一次

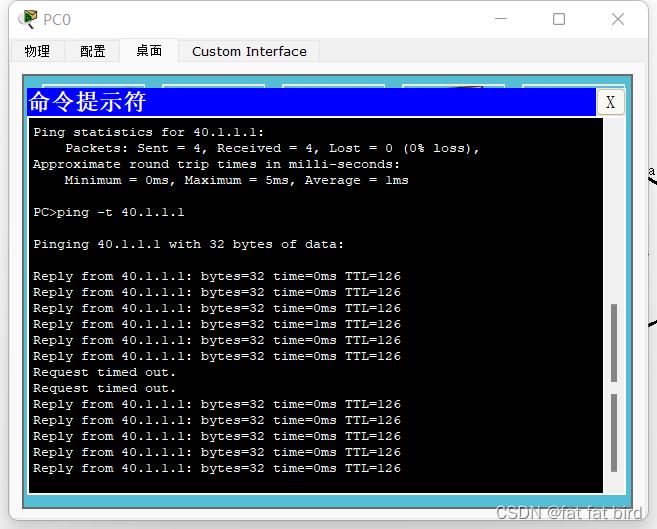

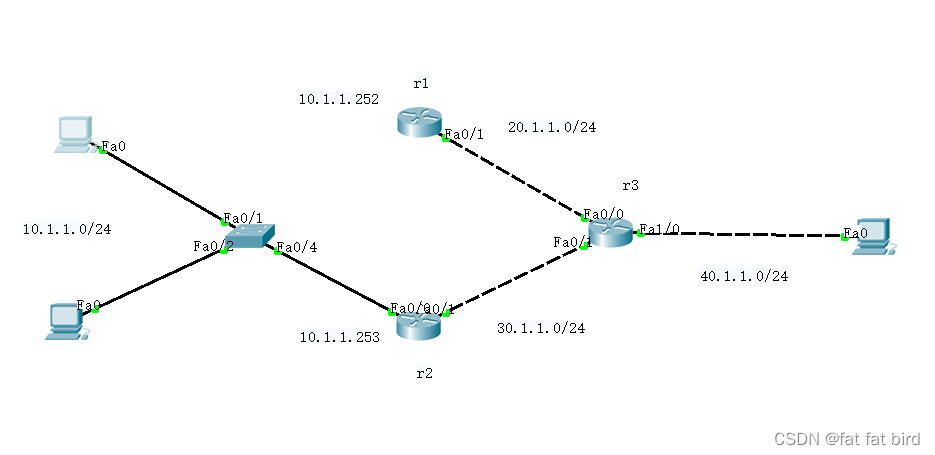

此时拿走一根线路，让HSRP热备份协议生效，ping测试依旧成功
