93、QOS区分式服务配置实验之队列

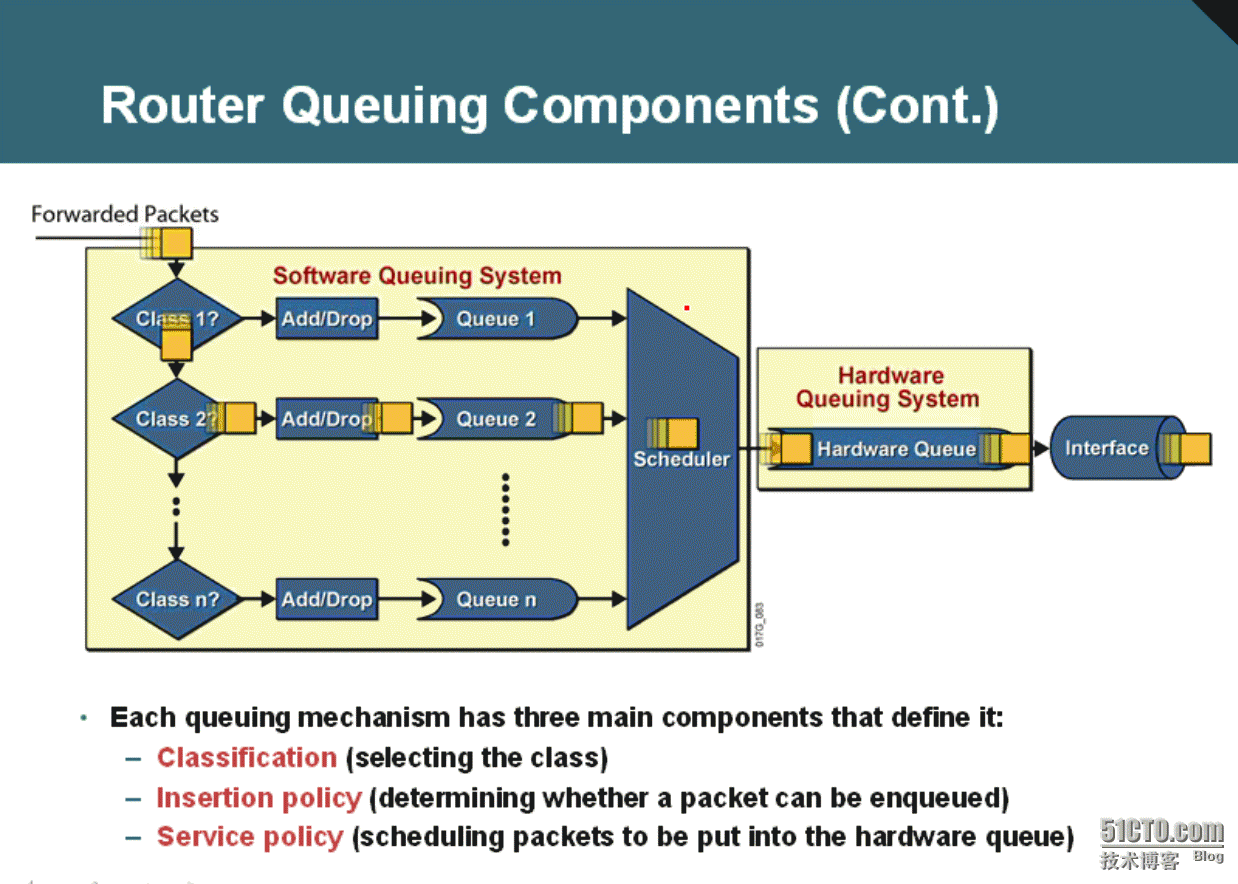

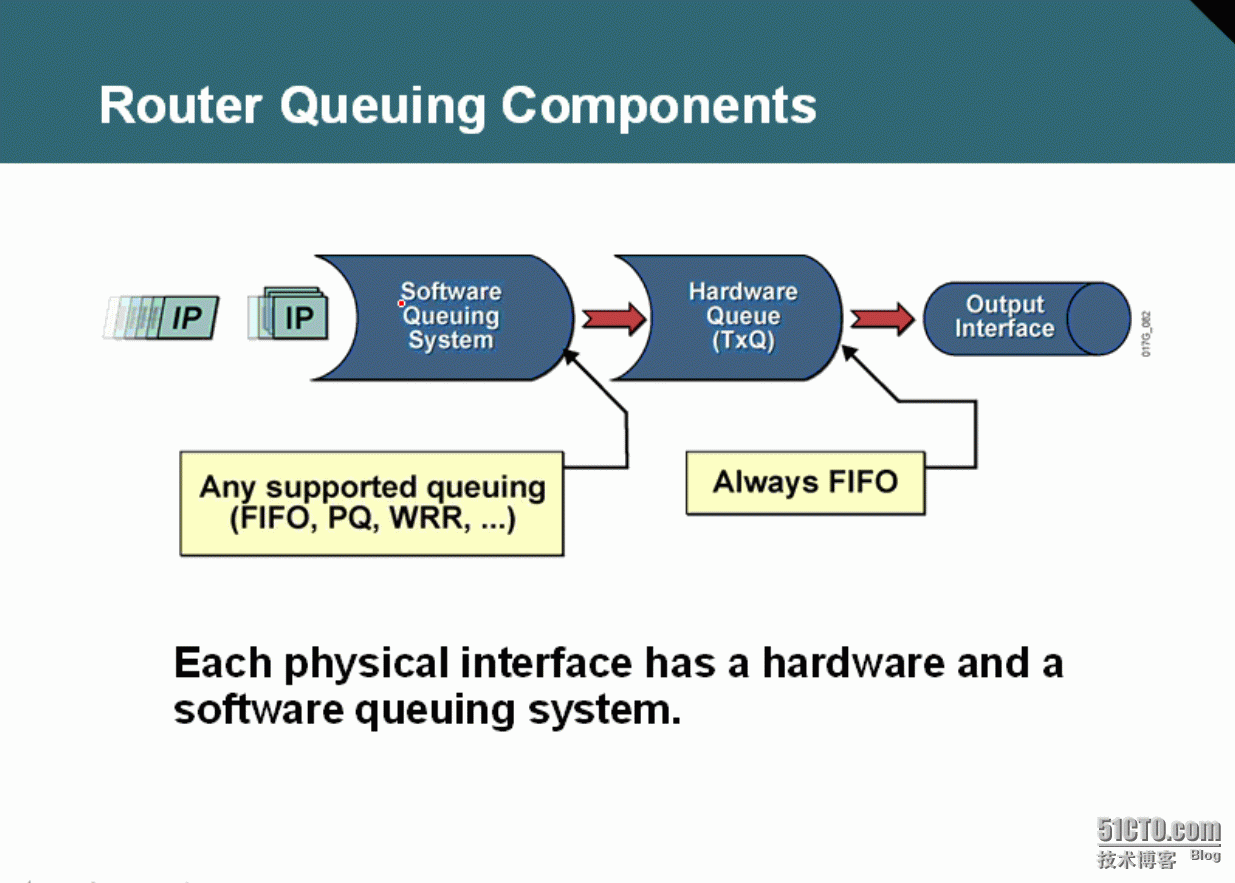

1、队列解析

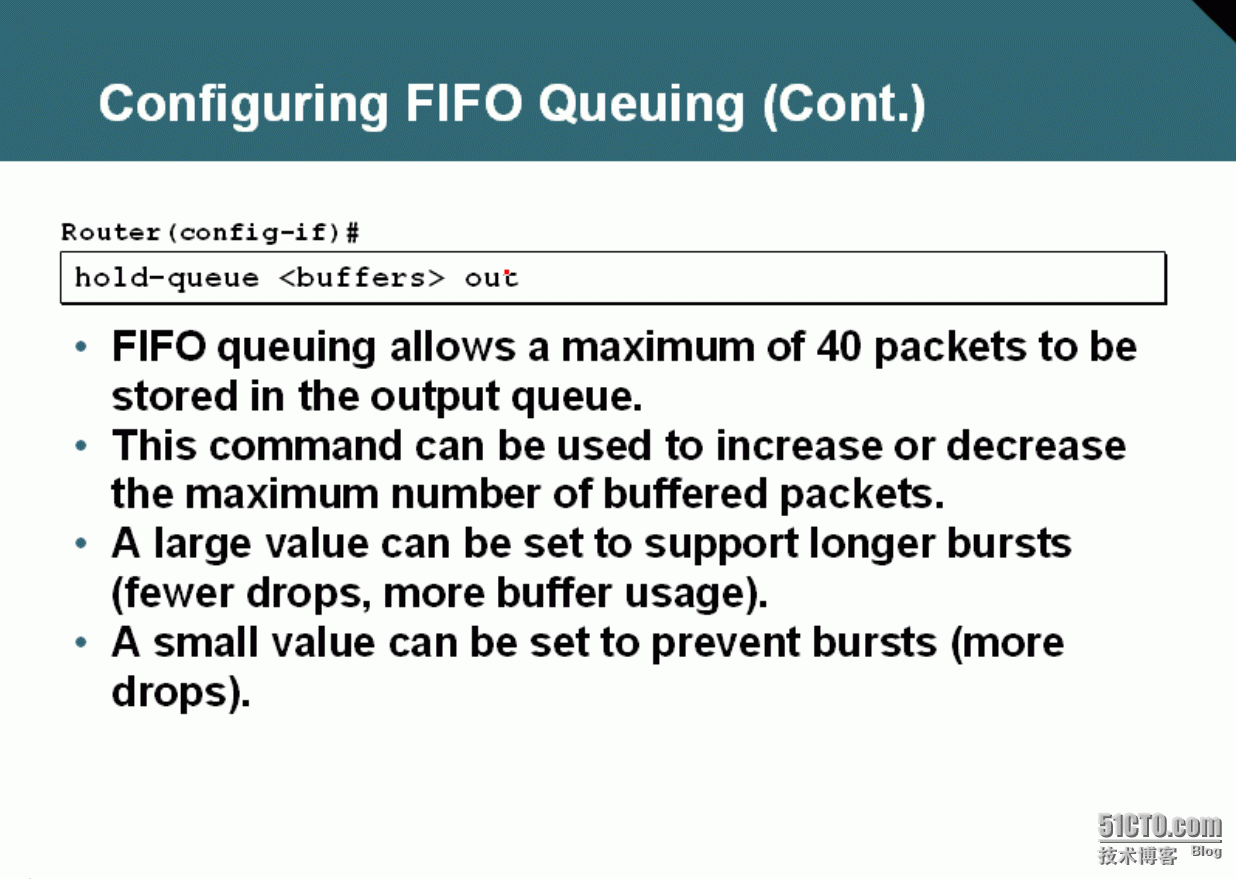

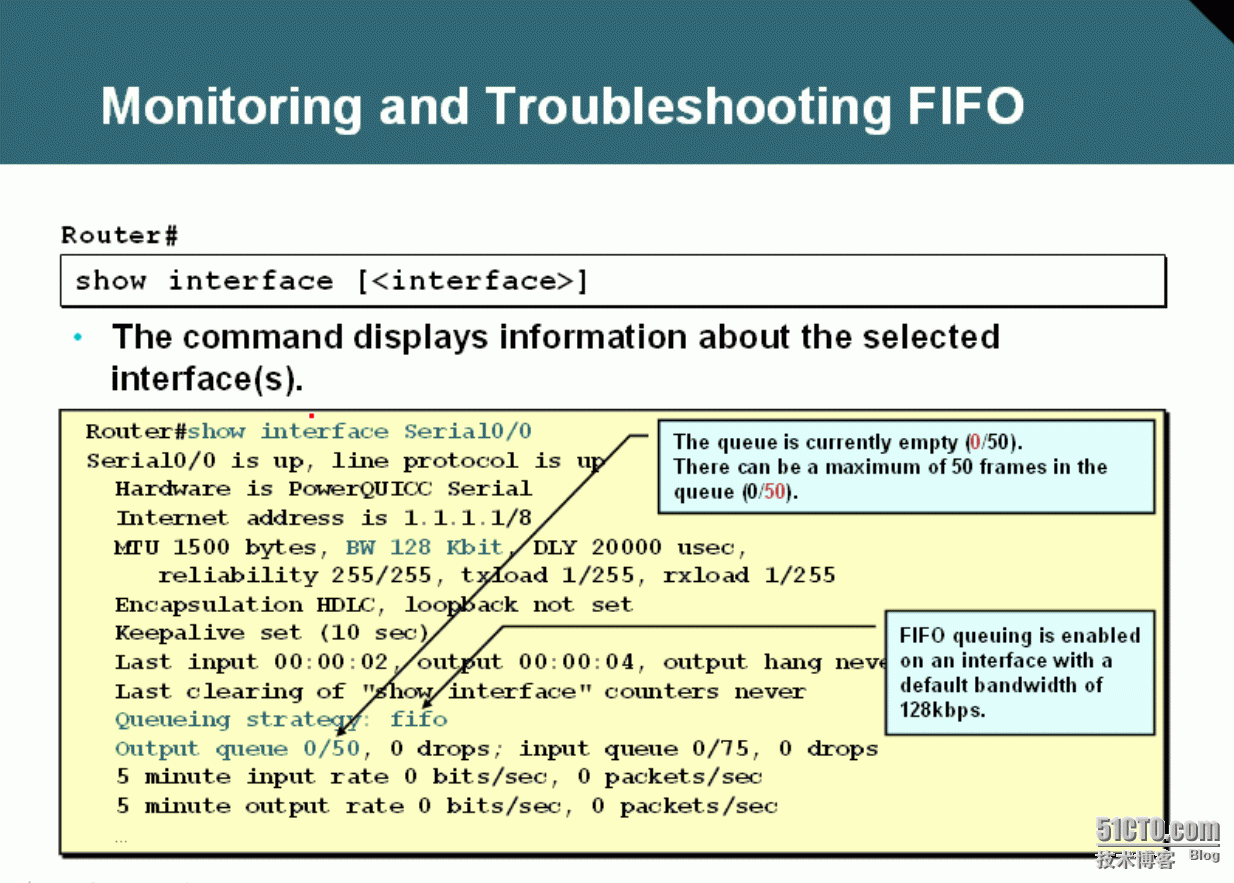

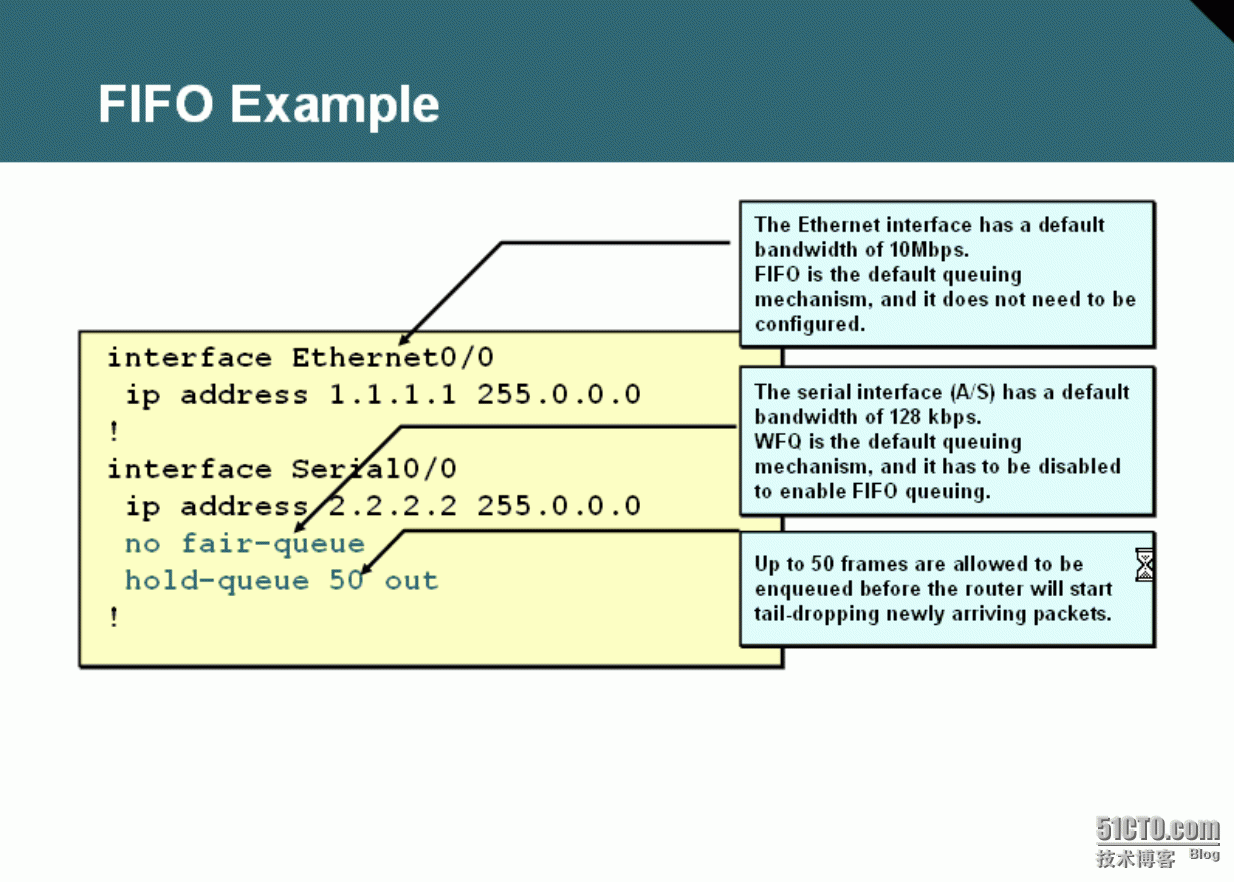

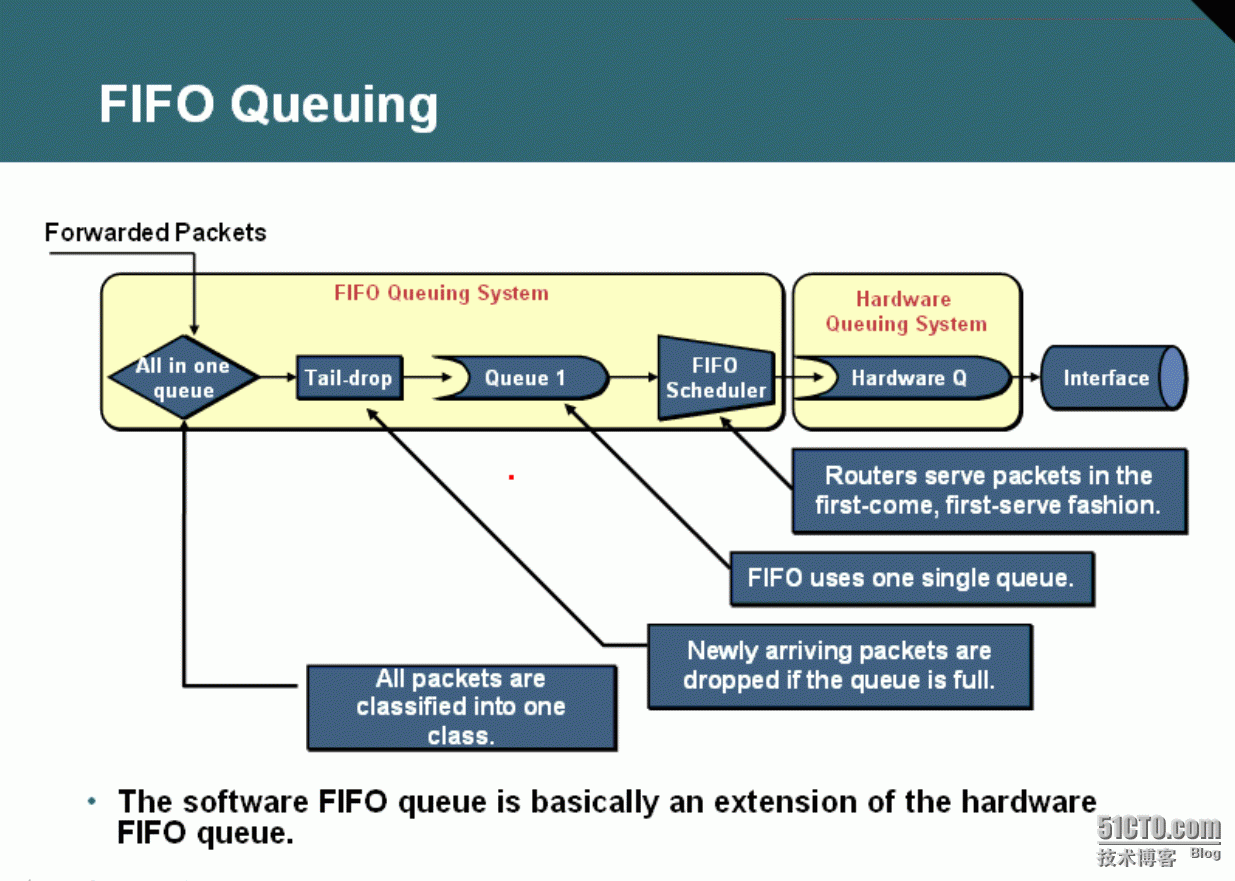

2、First In First Out(FIFO)

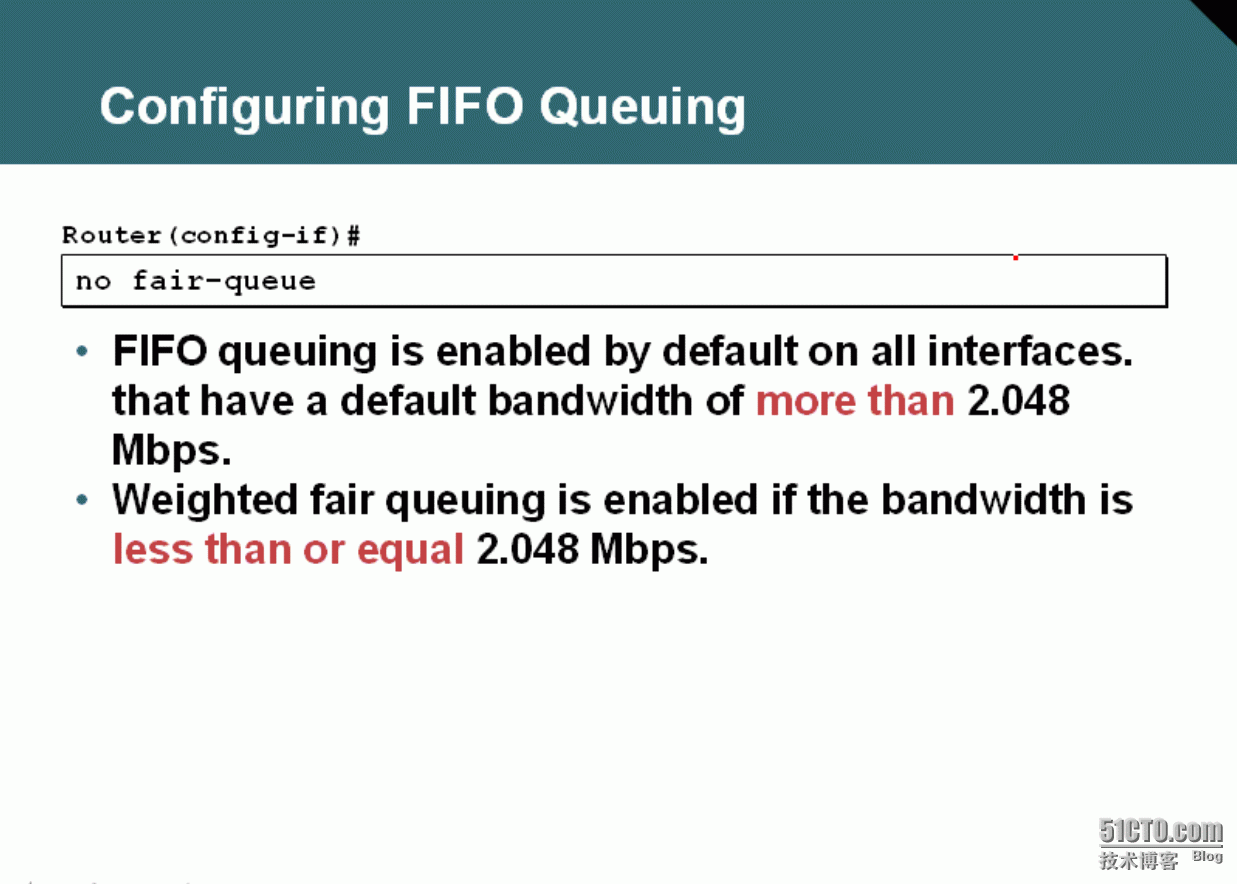

接口带宽大于2.048M的接口，默认情况下，运行的是FIFO队列。

接口带宽小于2.048M的接口，默认情况下，运行的是WFQ队列。

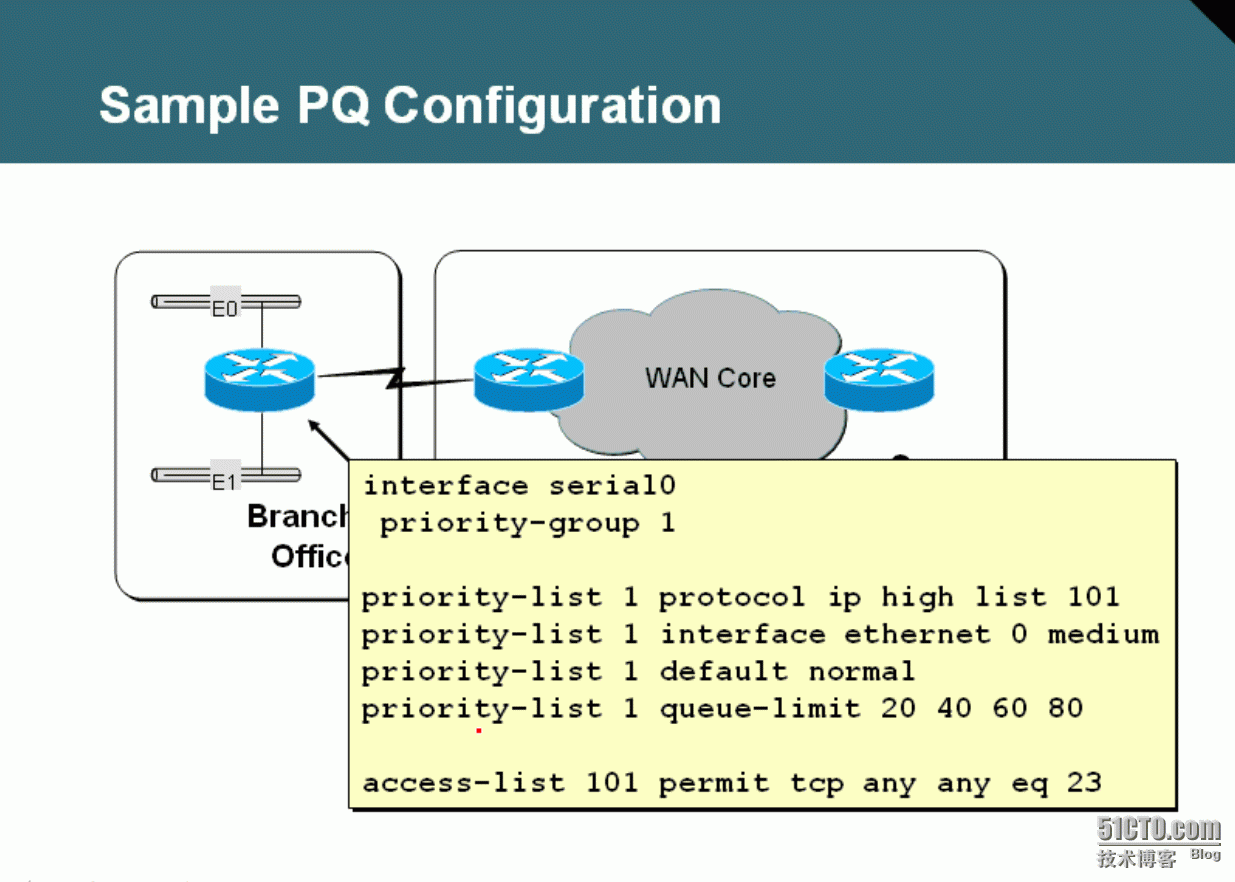

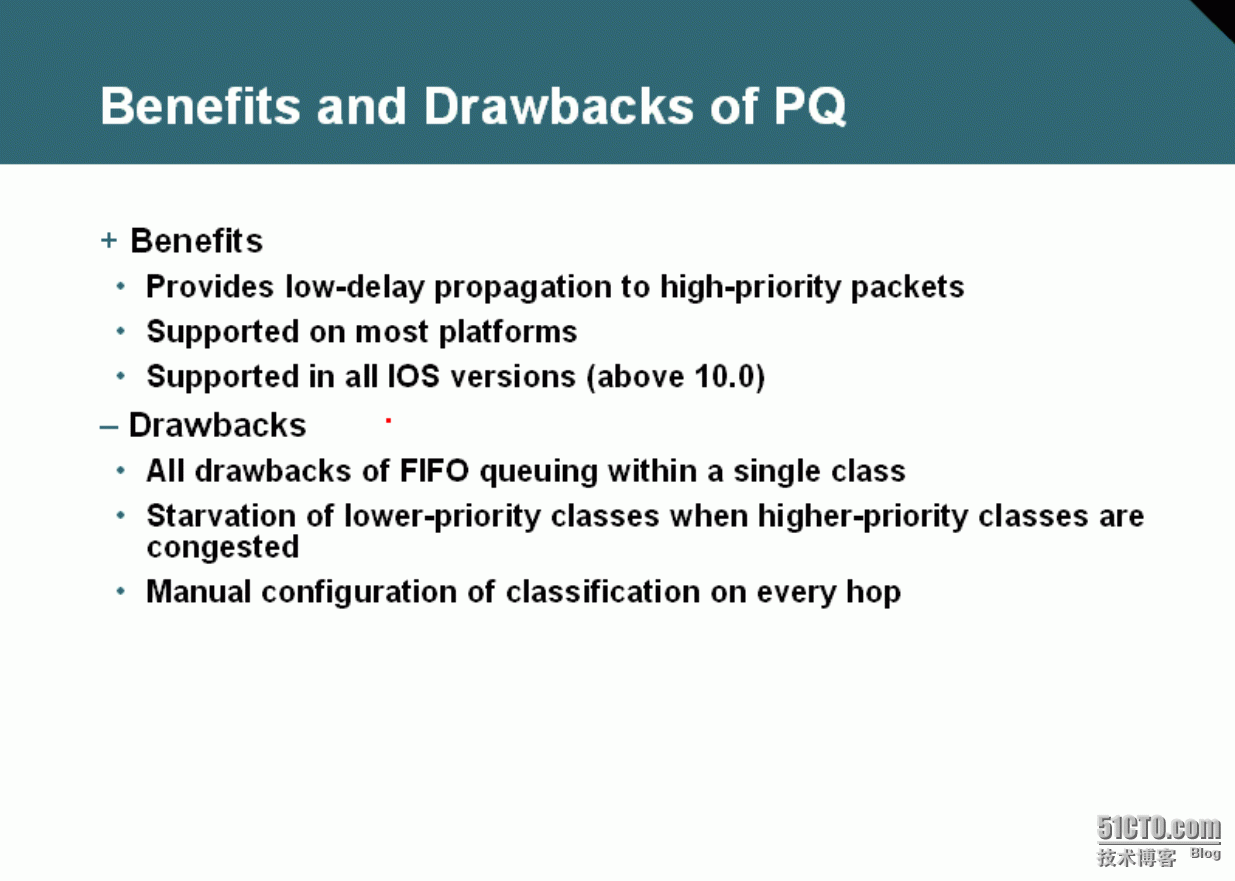

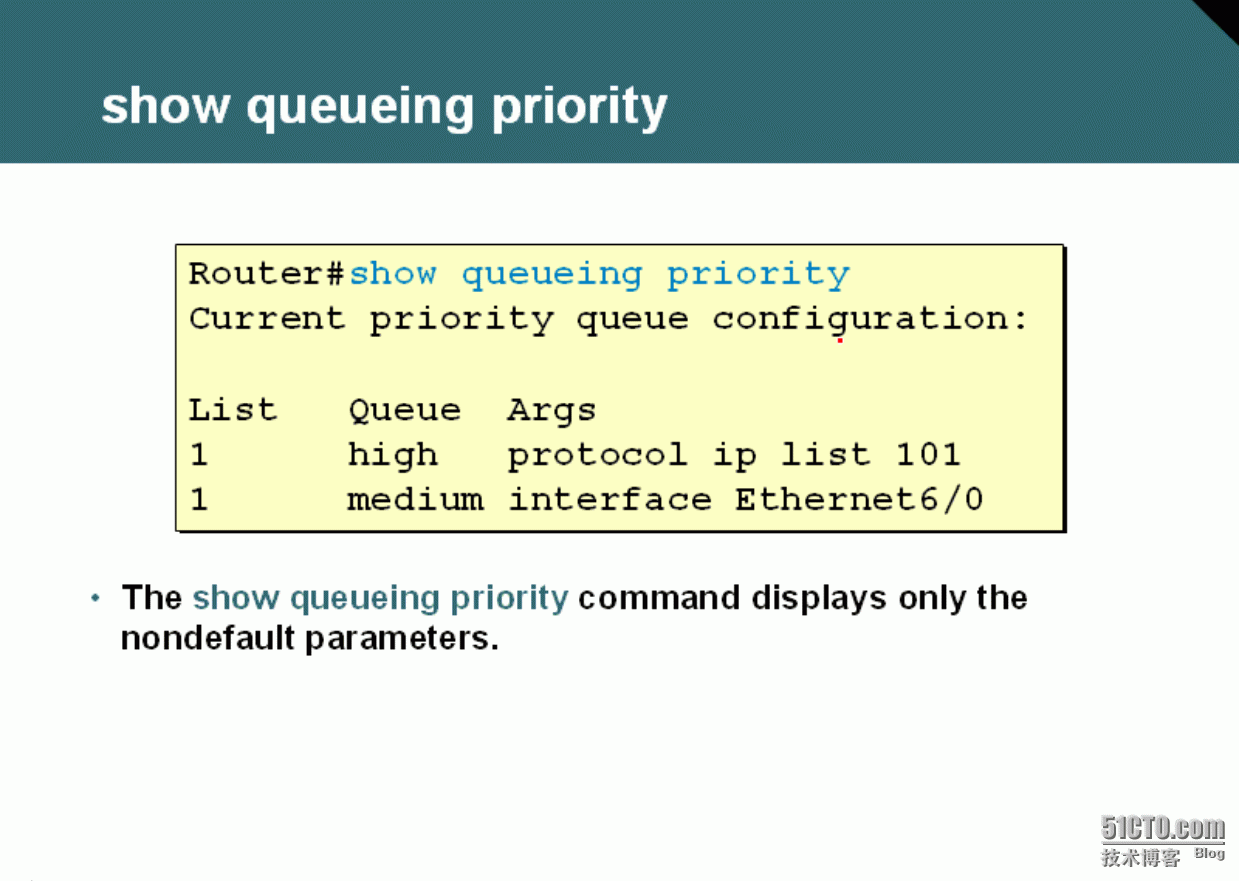

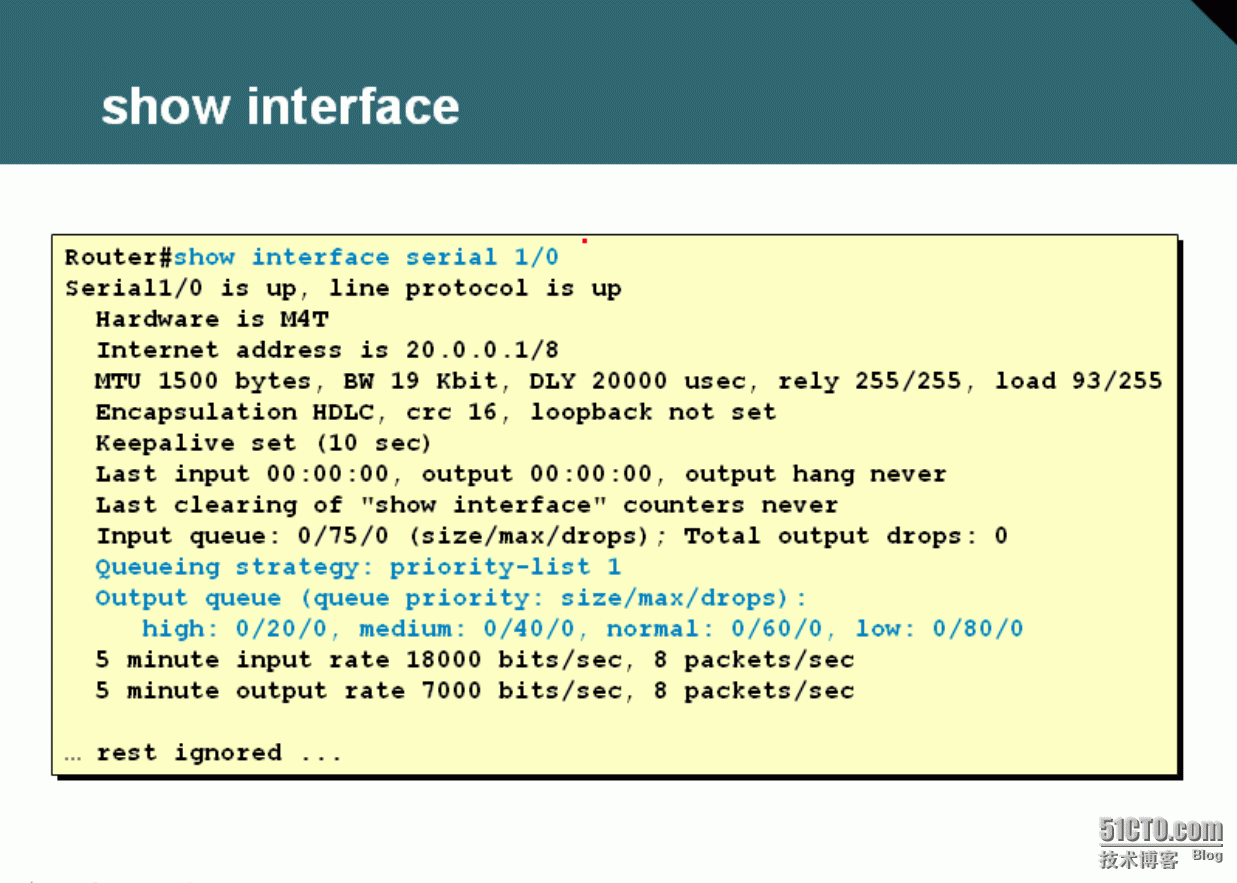

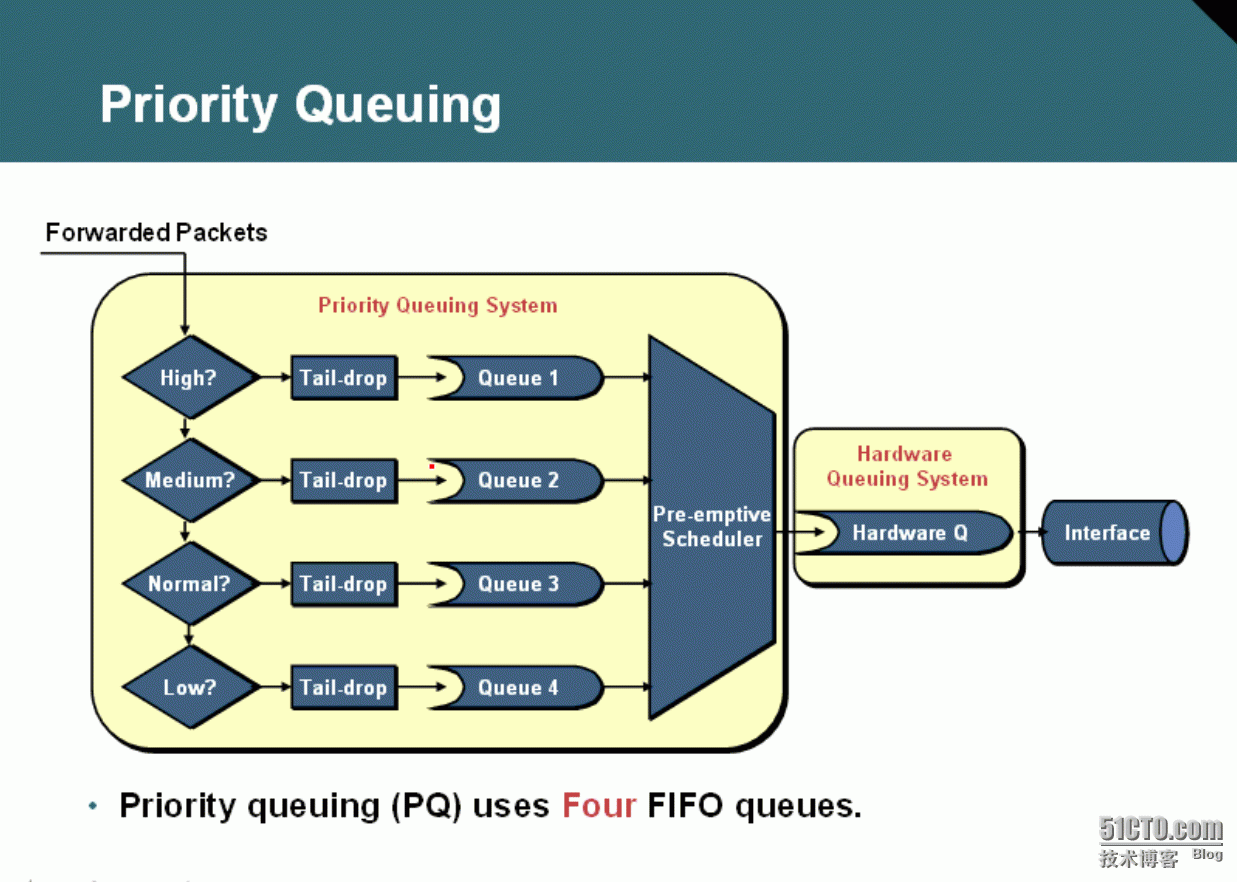

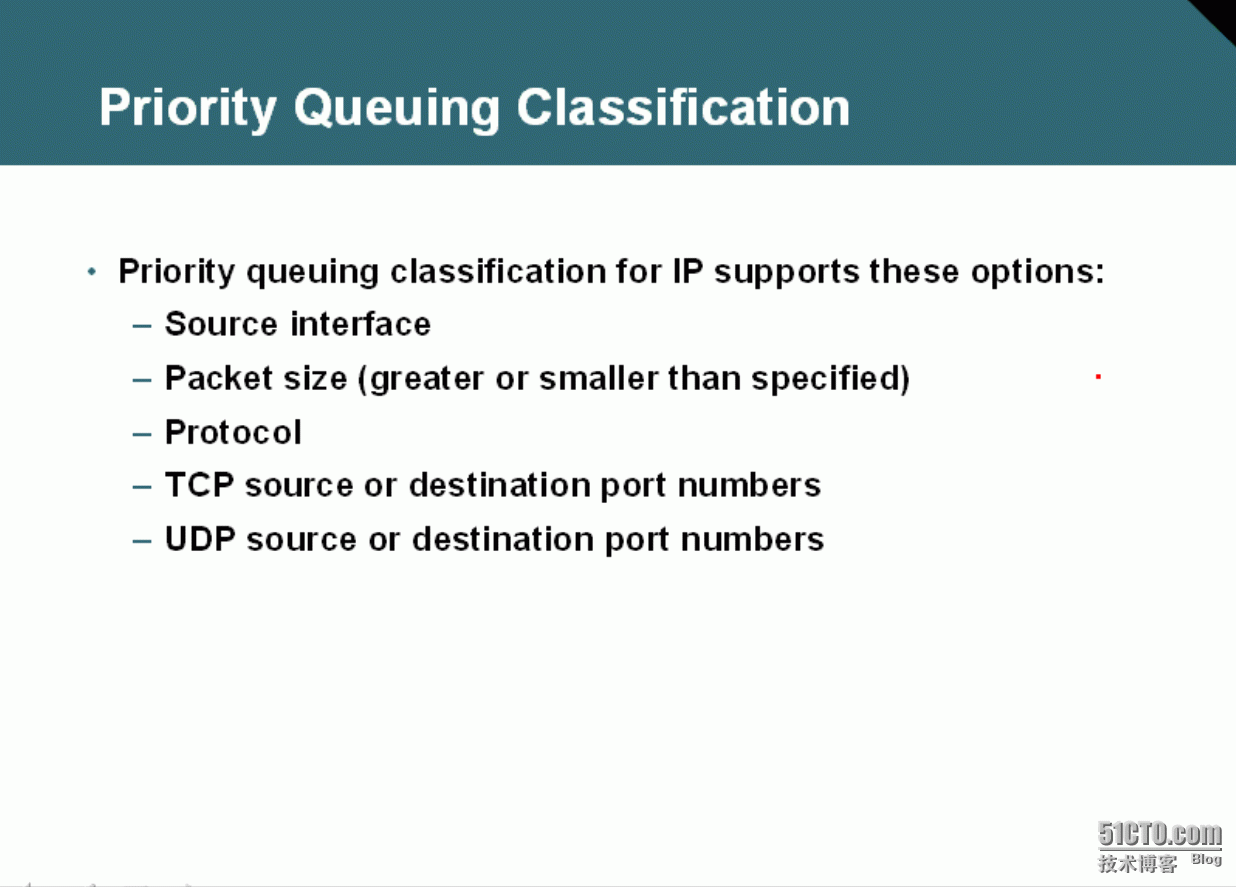

3、Priority Queuing(PQ)

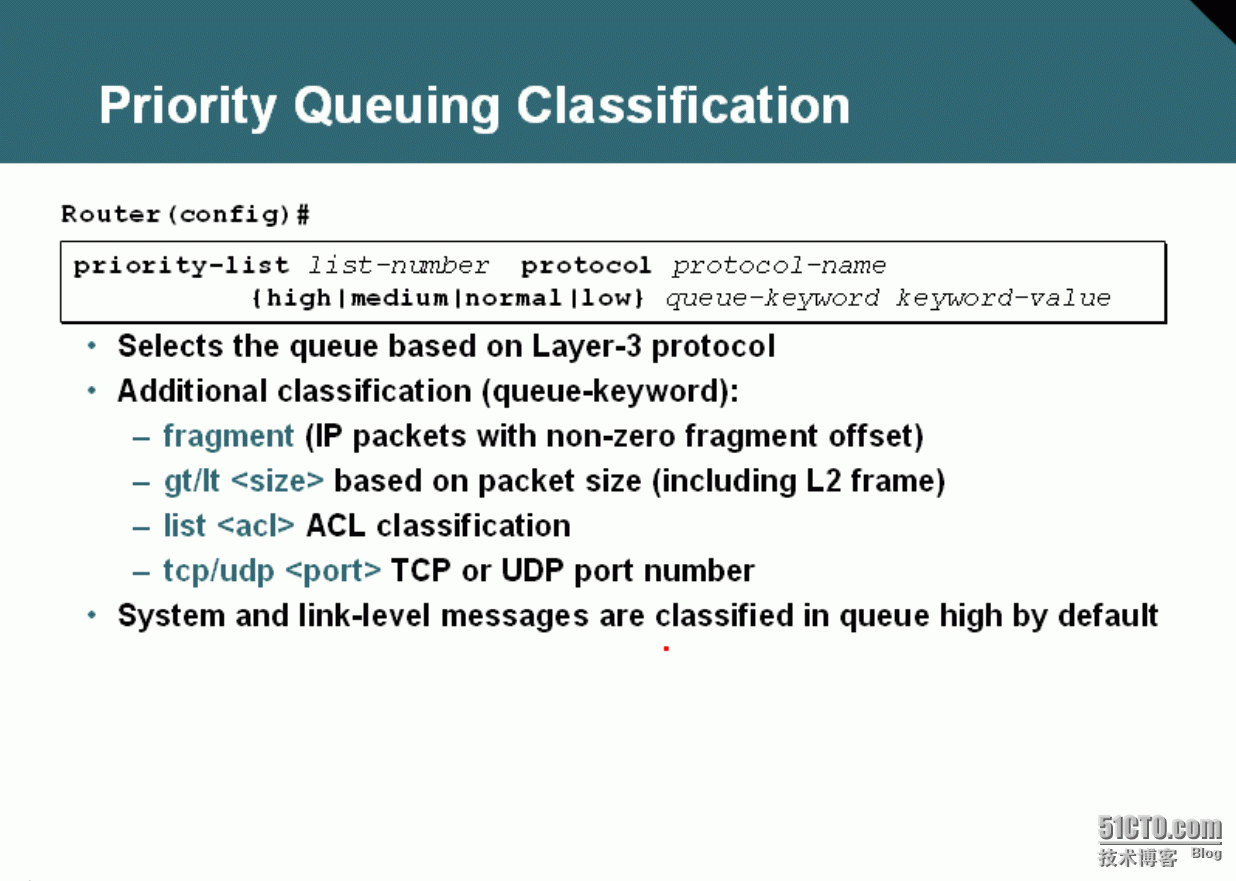

分类：PQ队列可以分为High、Medium、Normal、Low四个队列，默认流量都在Normal队列。

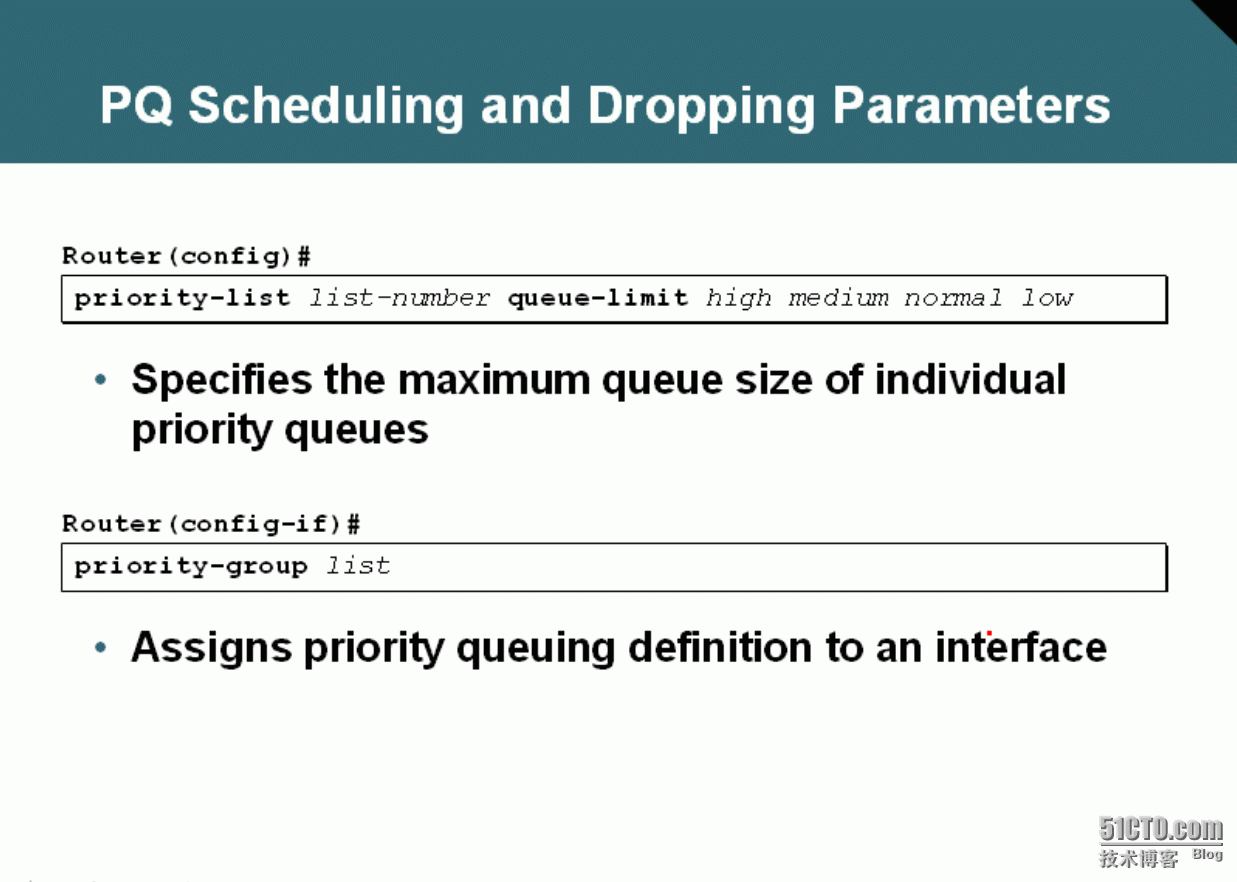

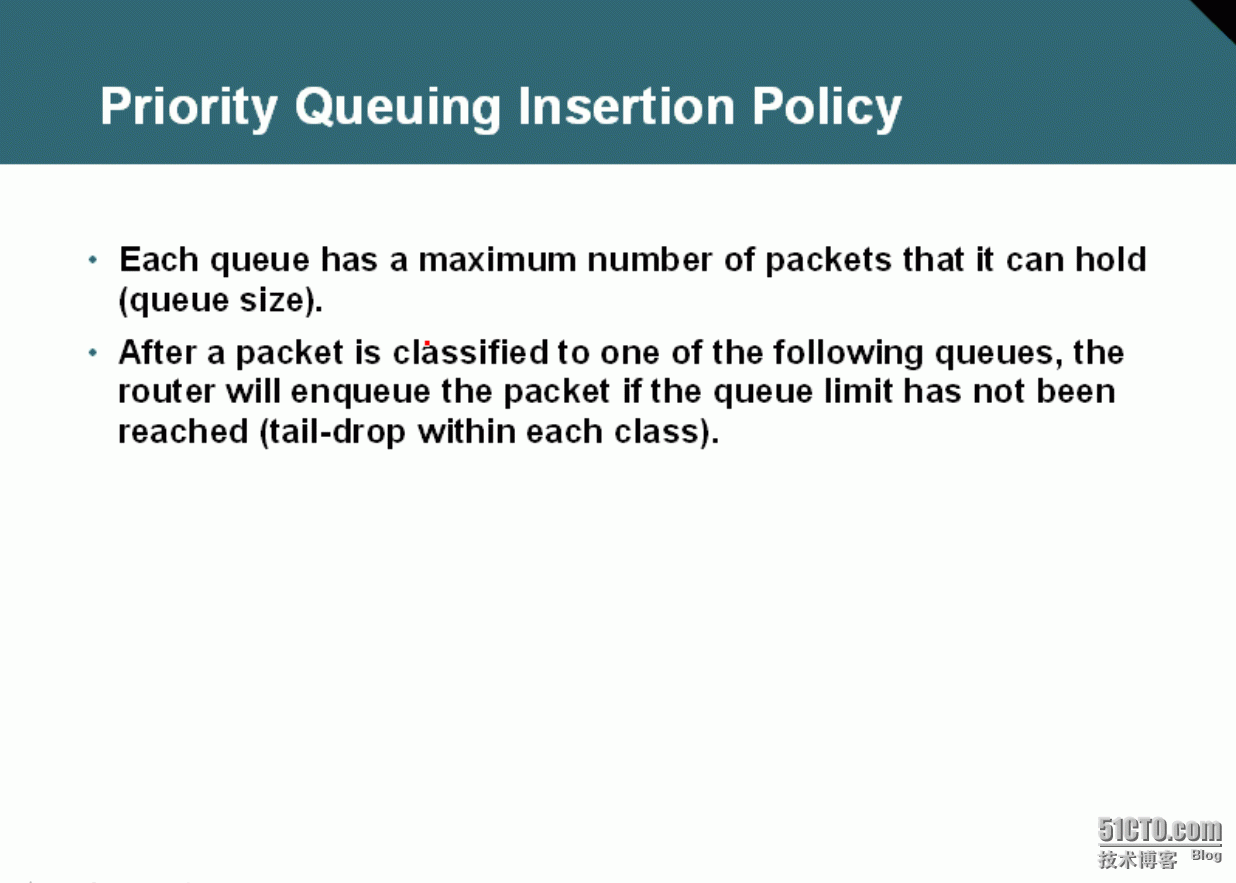

加队：默认各个队列缓存大小分别为20、40、60、80，采用尾丢弃法。

调度：只有当高一级流量发送完毕，才会发送低一级流量。

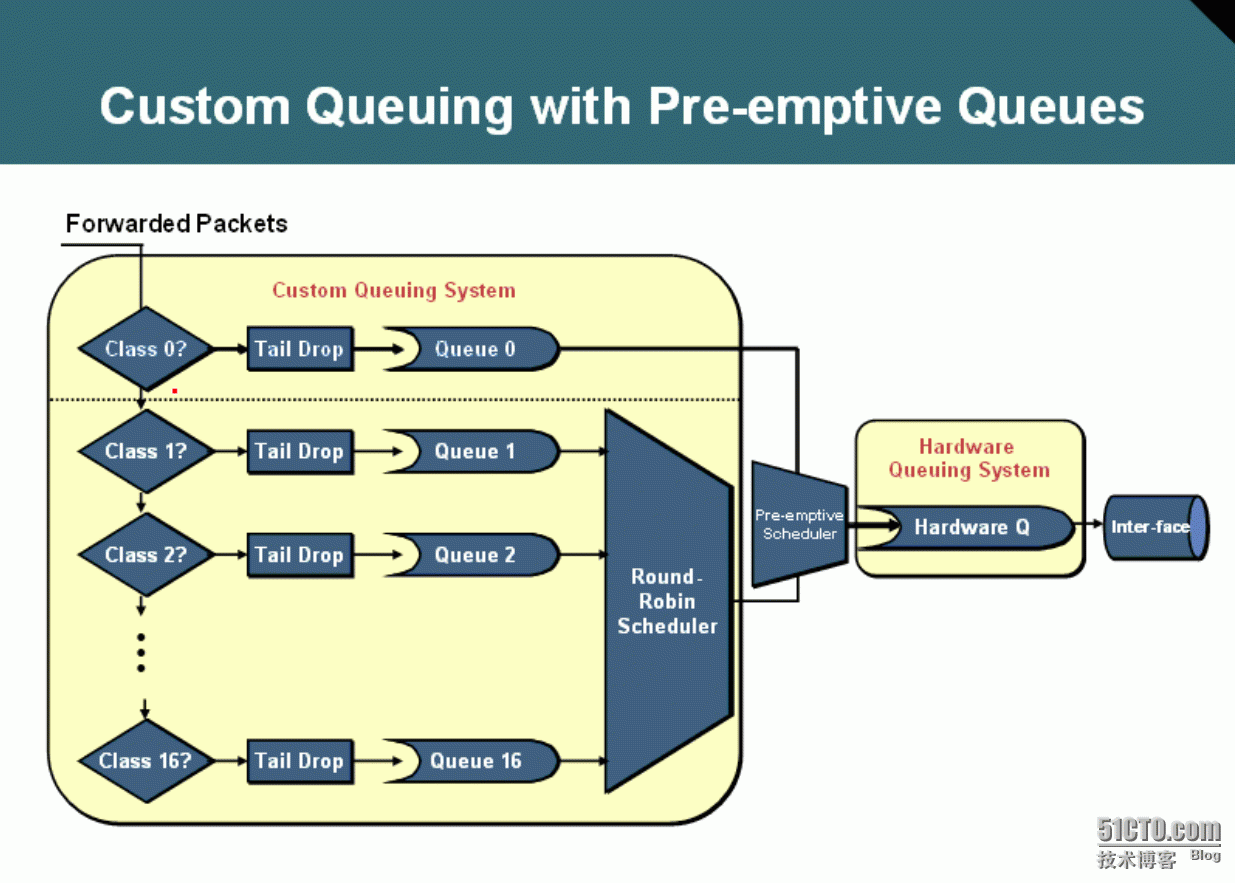

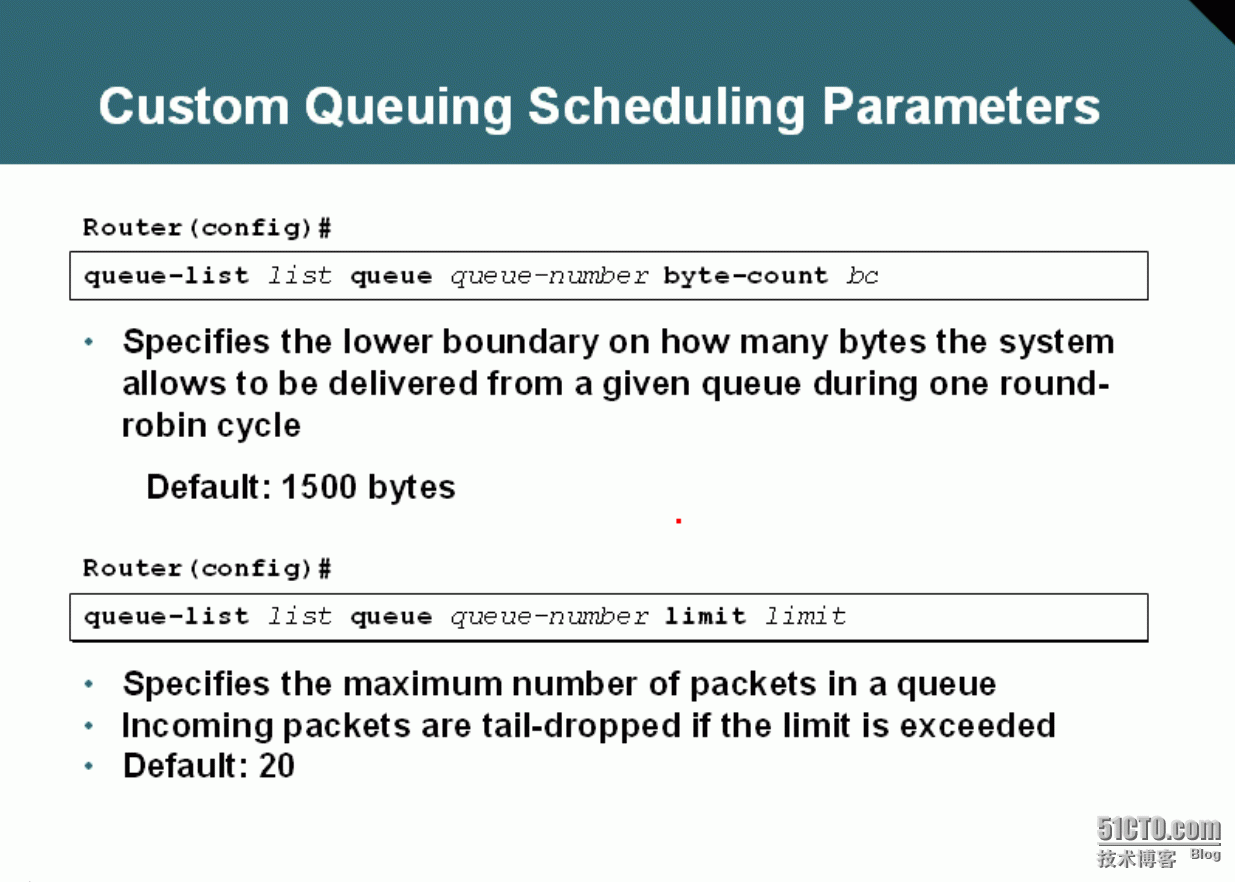

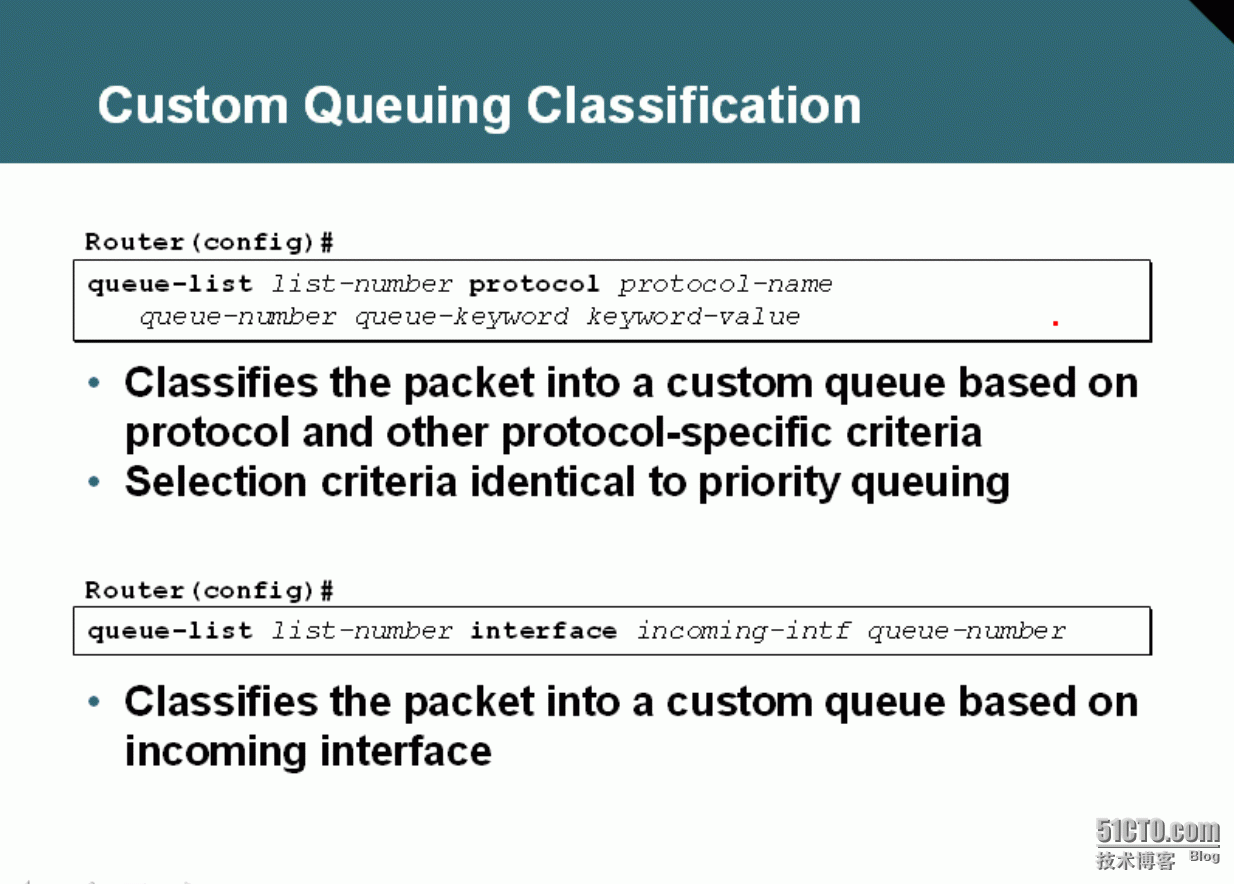

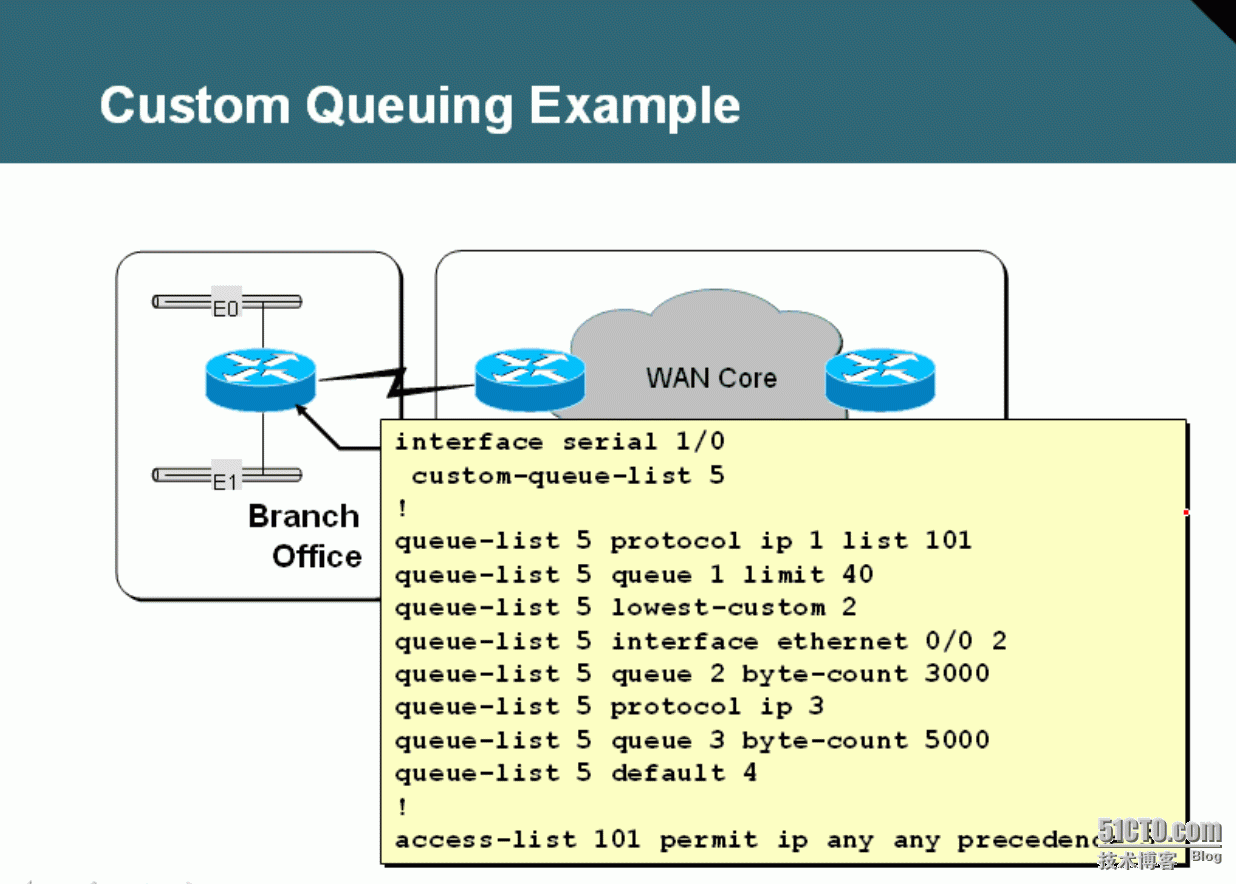

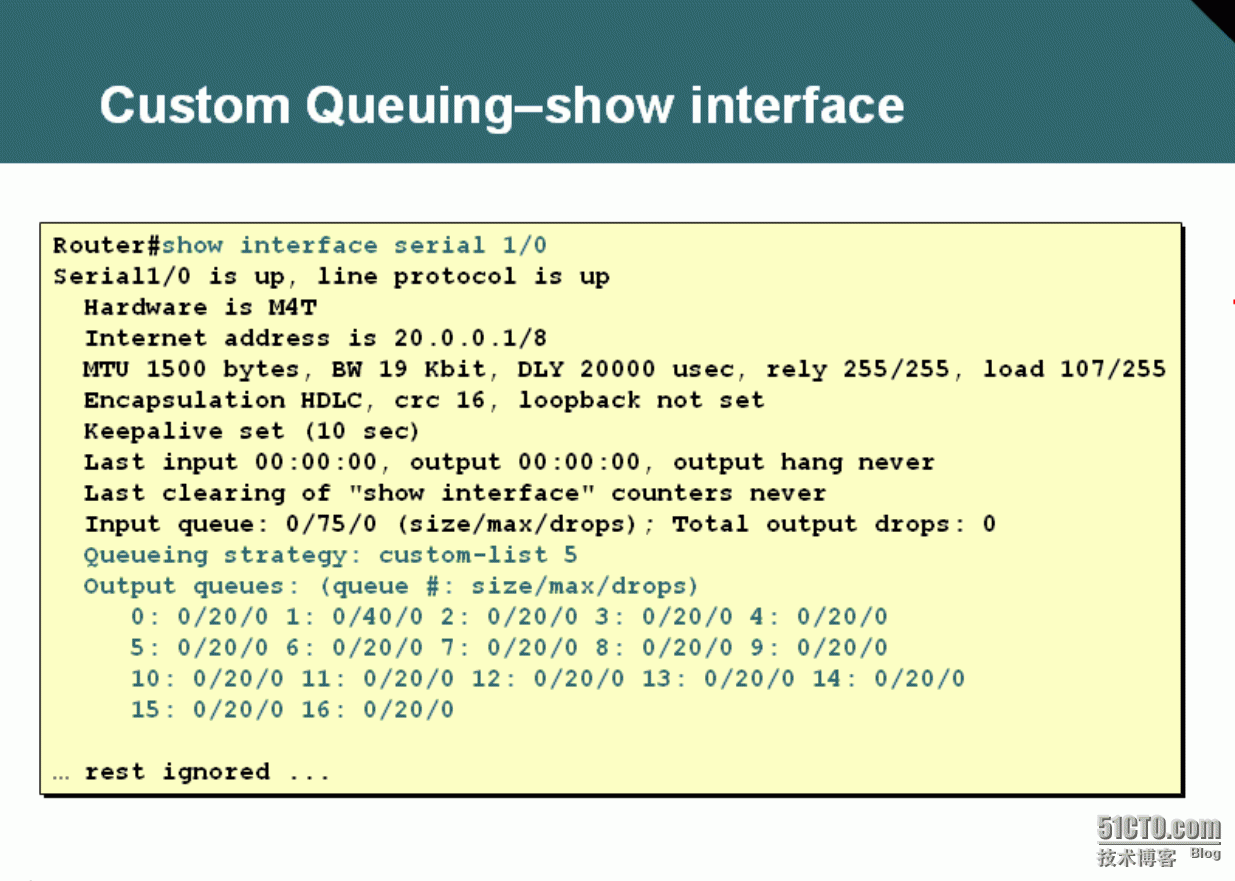

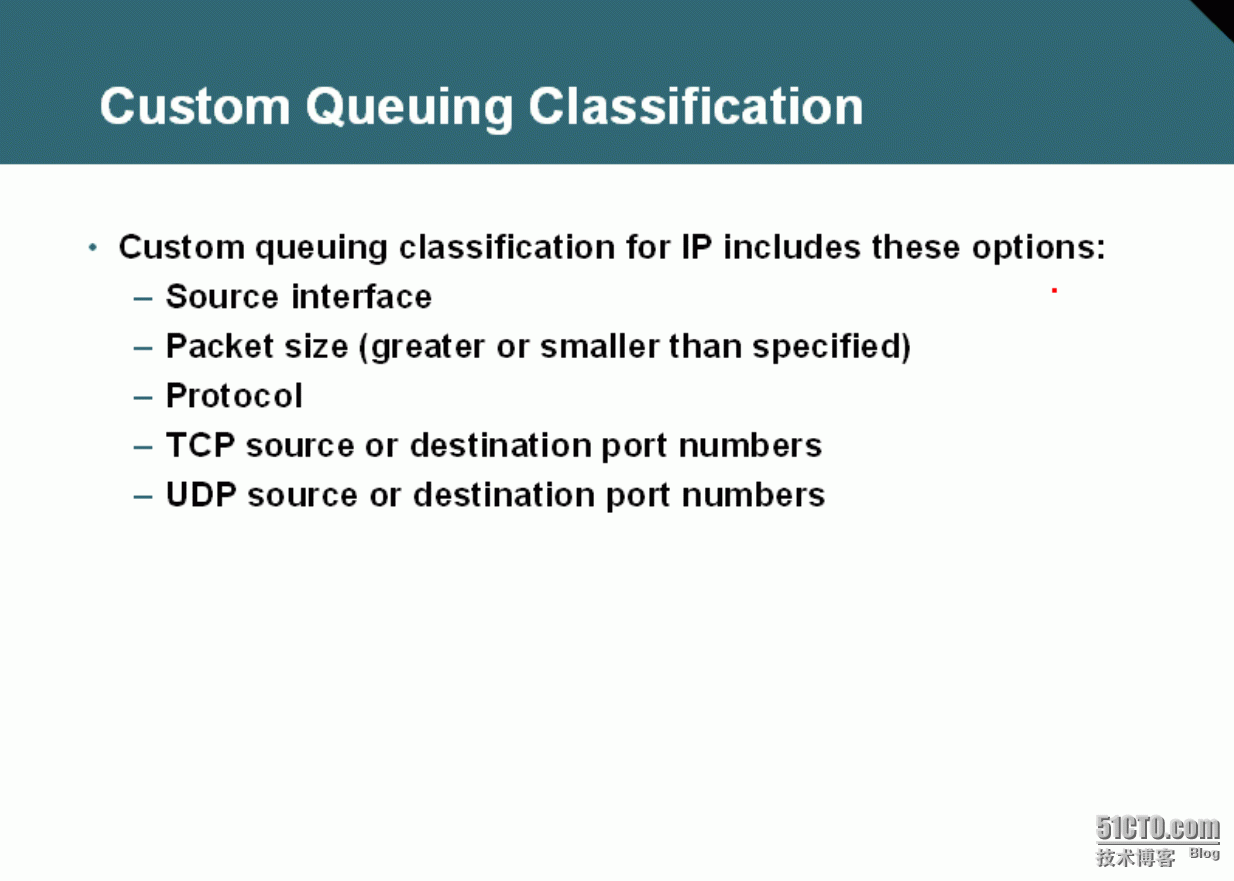

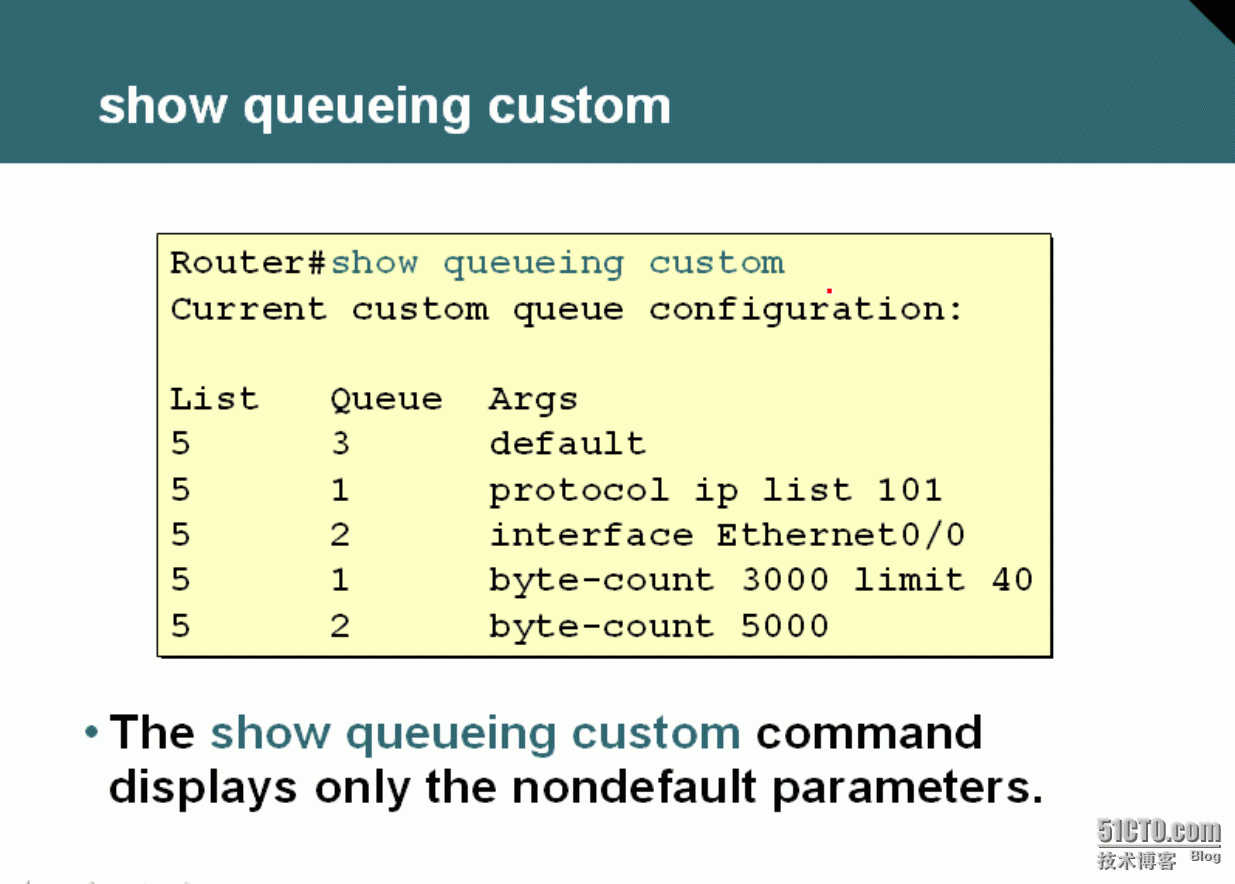

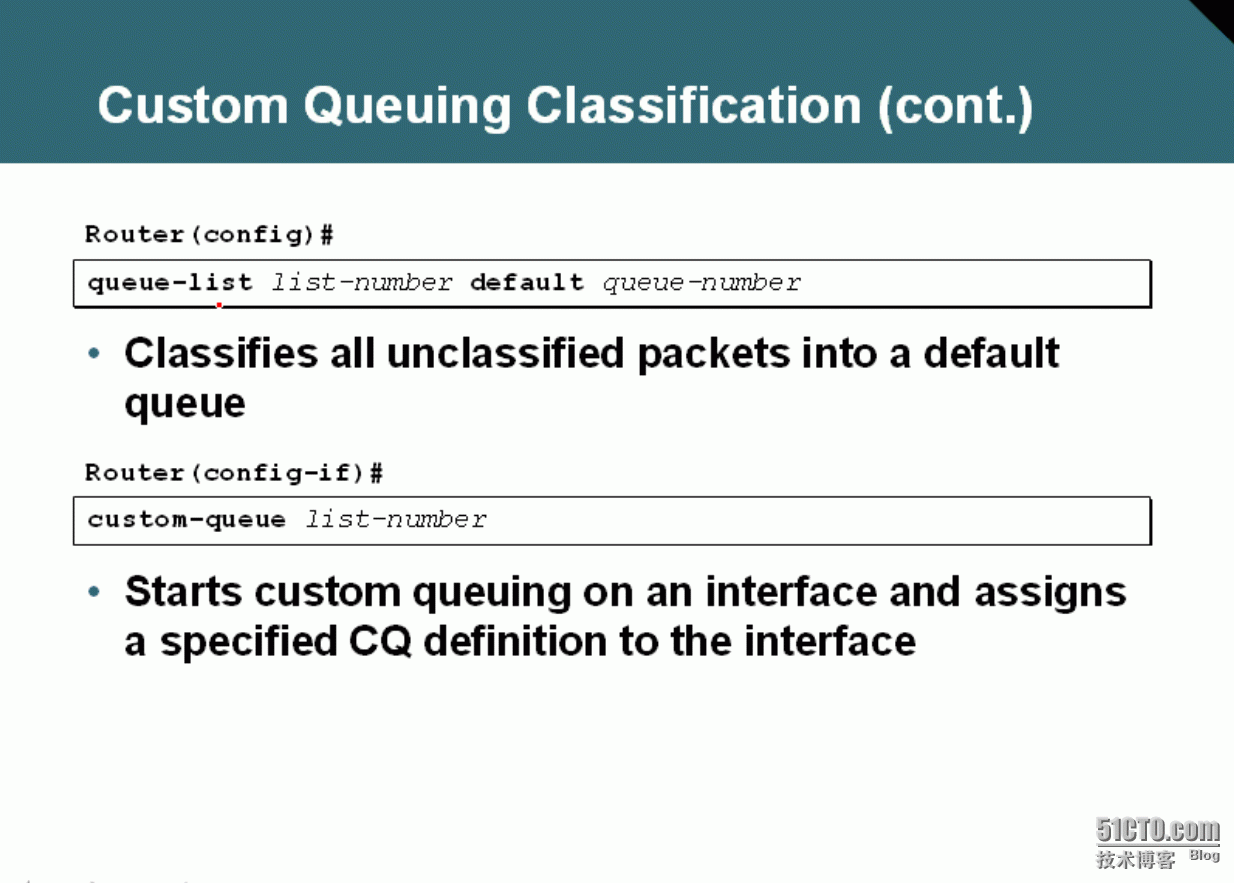

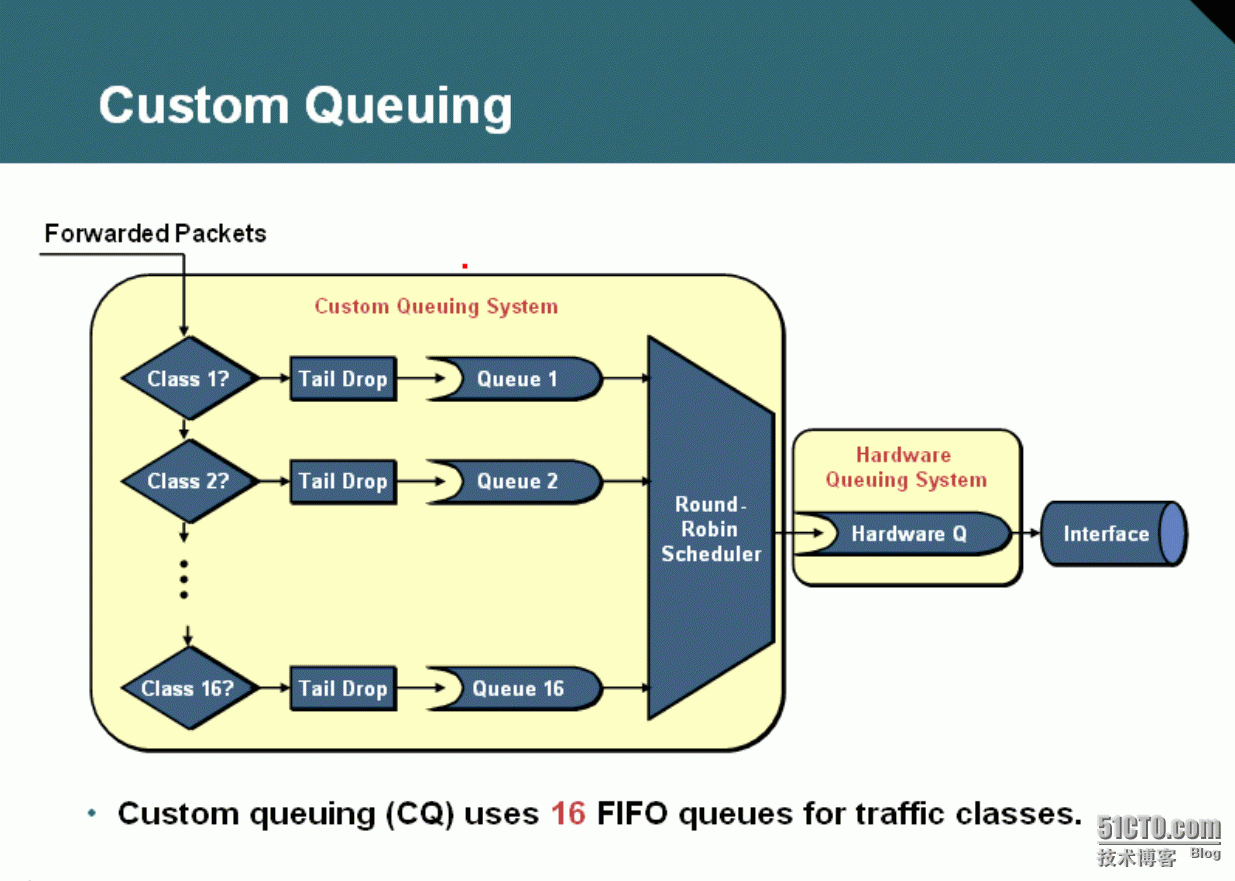

4、Custom Queuing(CQ)

分类：CQ队列可以分为16+1（系统队列）个队列。

加队：默认各个队列缓存大小都为20，采用尾丢弃法。

调度：轮询各个队列，默认每个队列床1500Bytes。

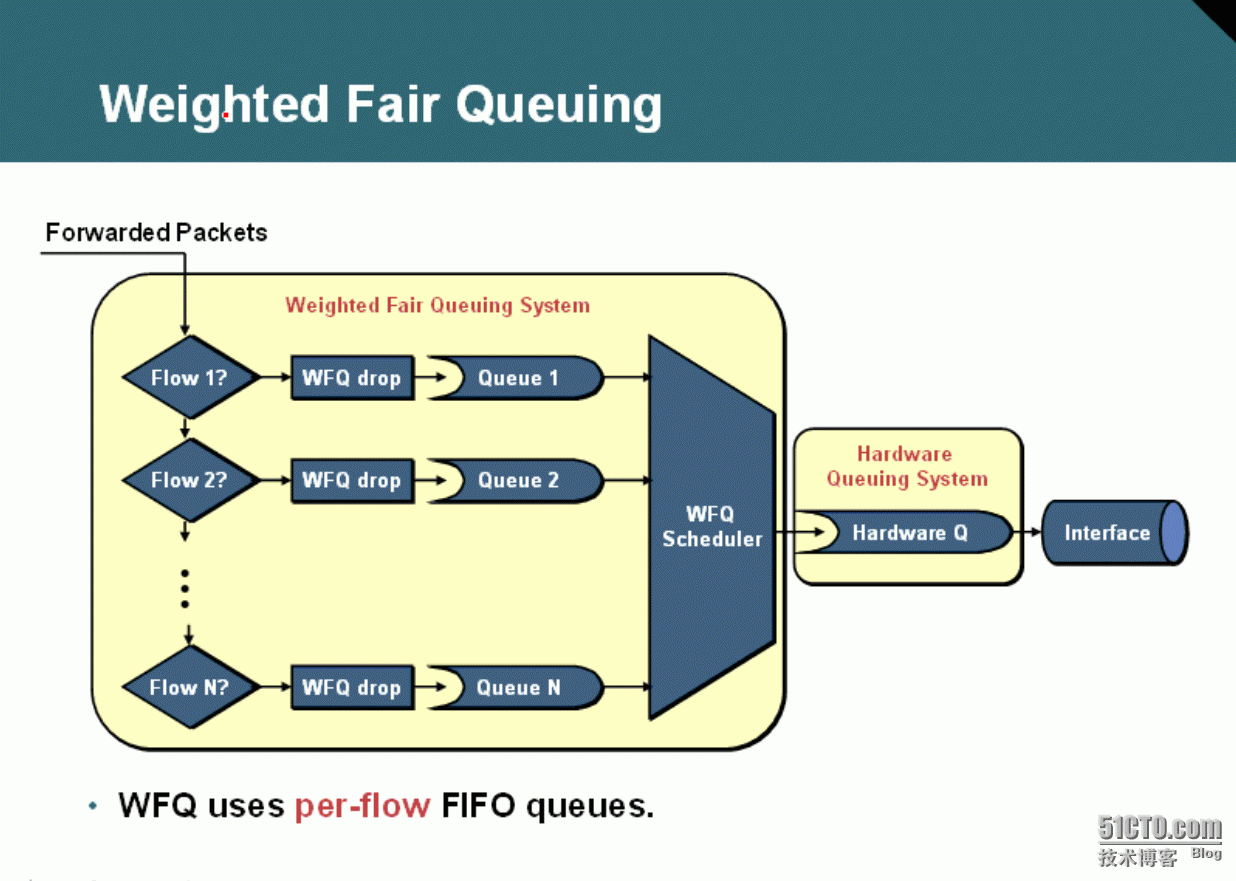

5、Weighted Fair Queuing(WFQ)

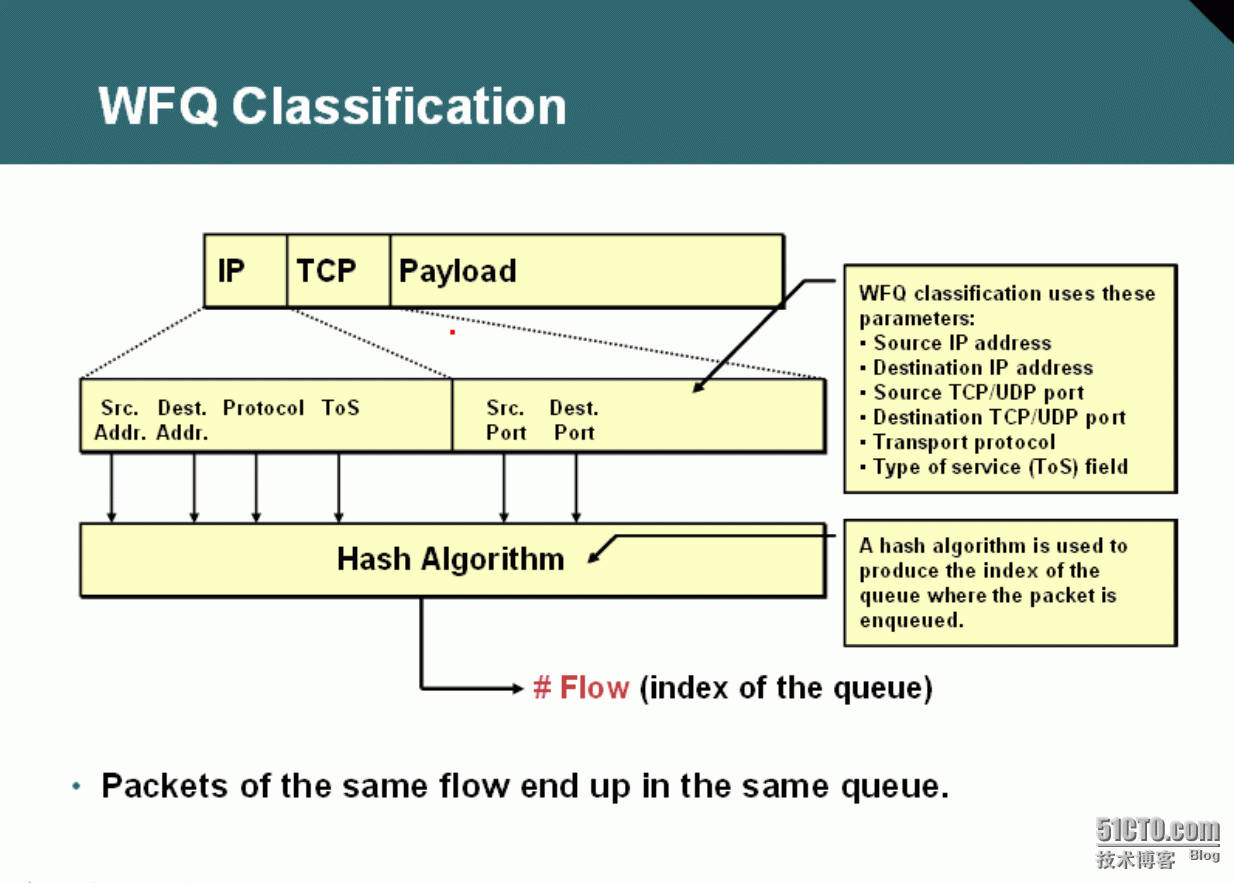

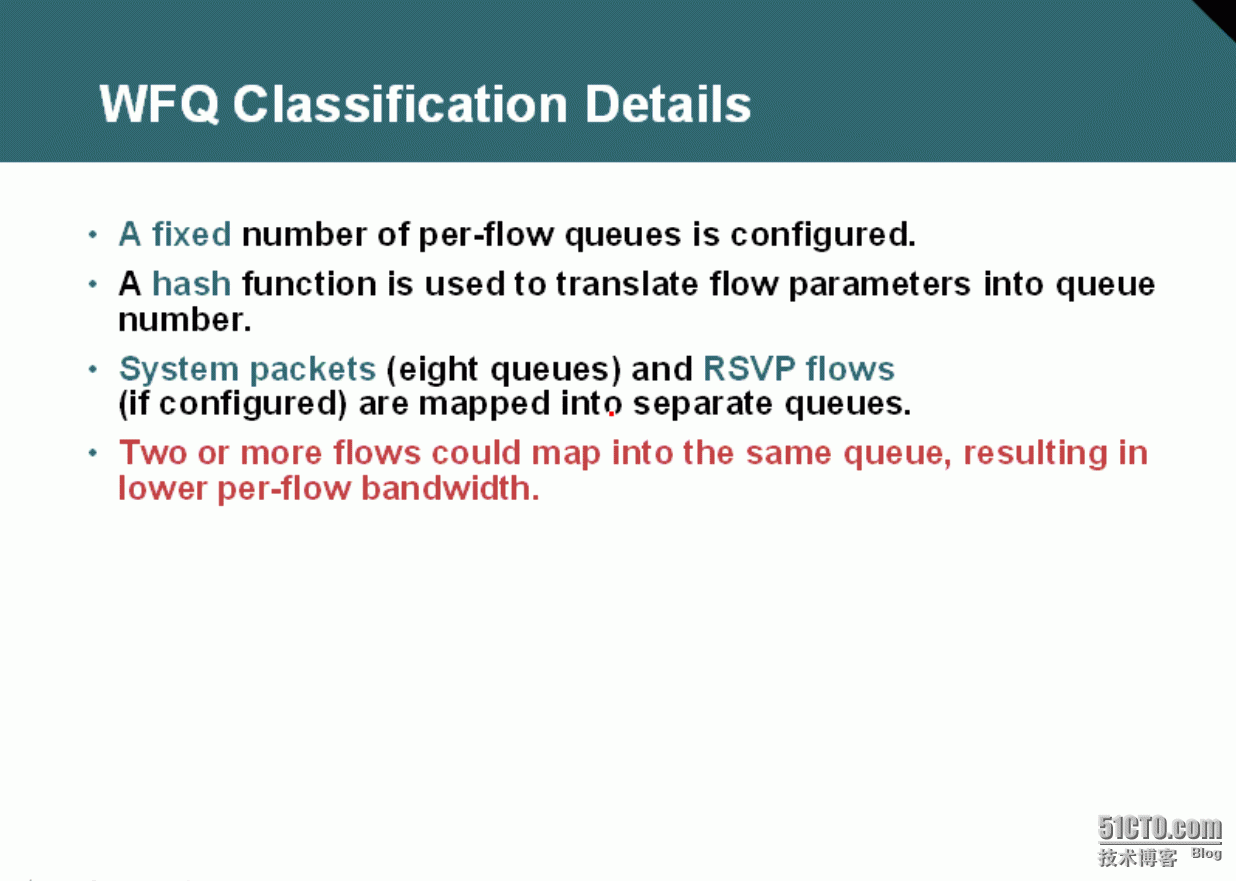

分类：WFQ是基于流分类的，且是自动完成，无需干预的，默认可以分256类。

      所谓流分类，Src_Addr、Dest_Addr、Protocol、Tos、Src_Port、Dest_Port六项需要完全一致。

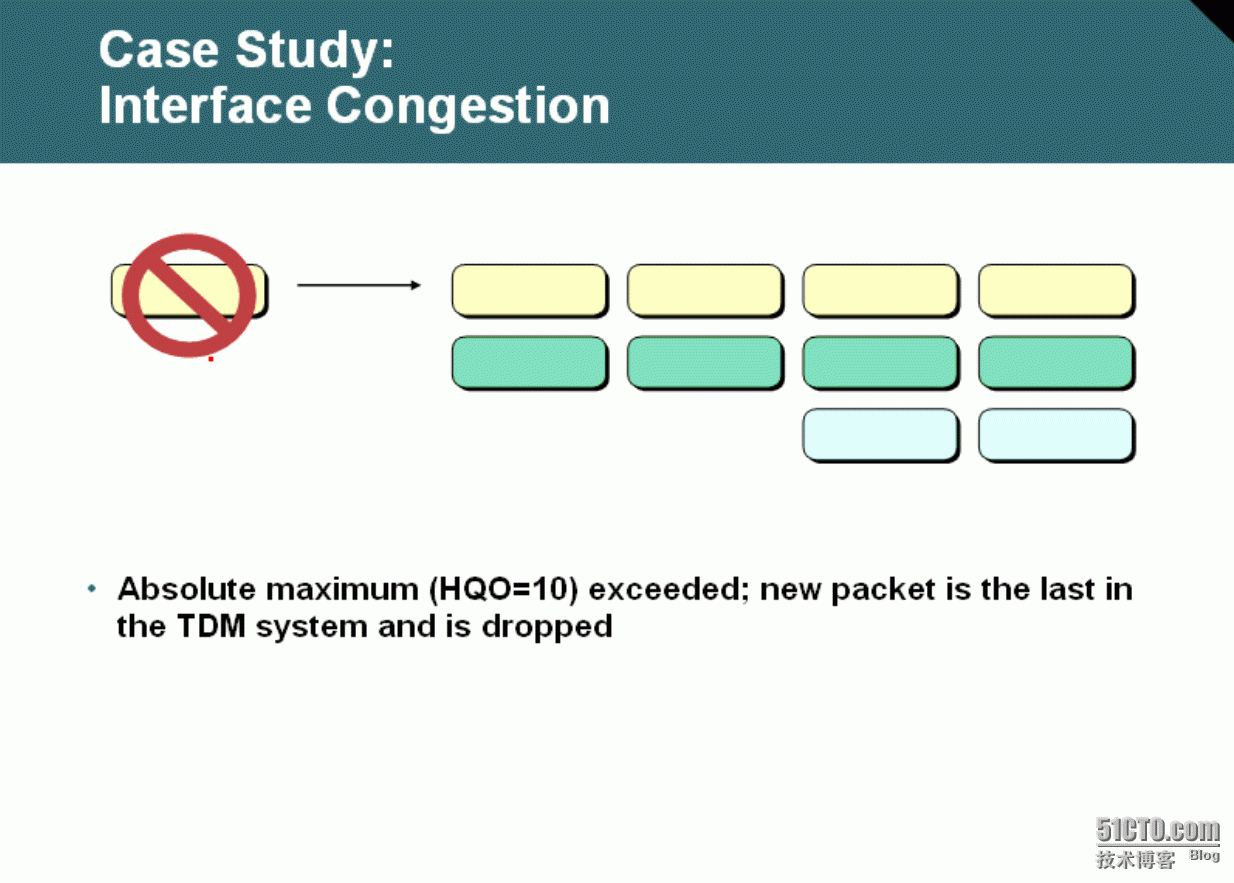

加队：宏观调控缓存，不是基于队列。CDT缓存下限，HQO缓存上限。

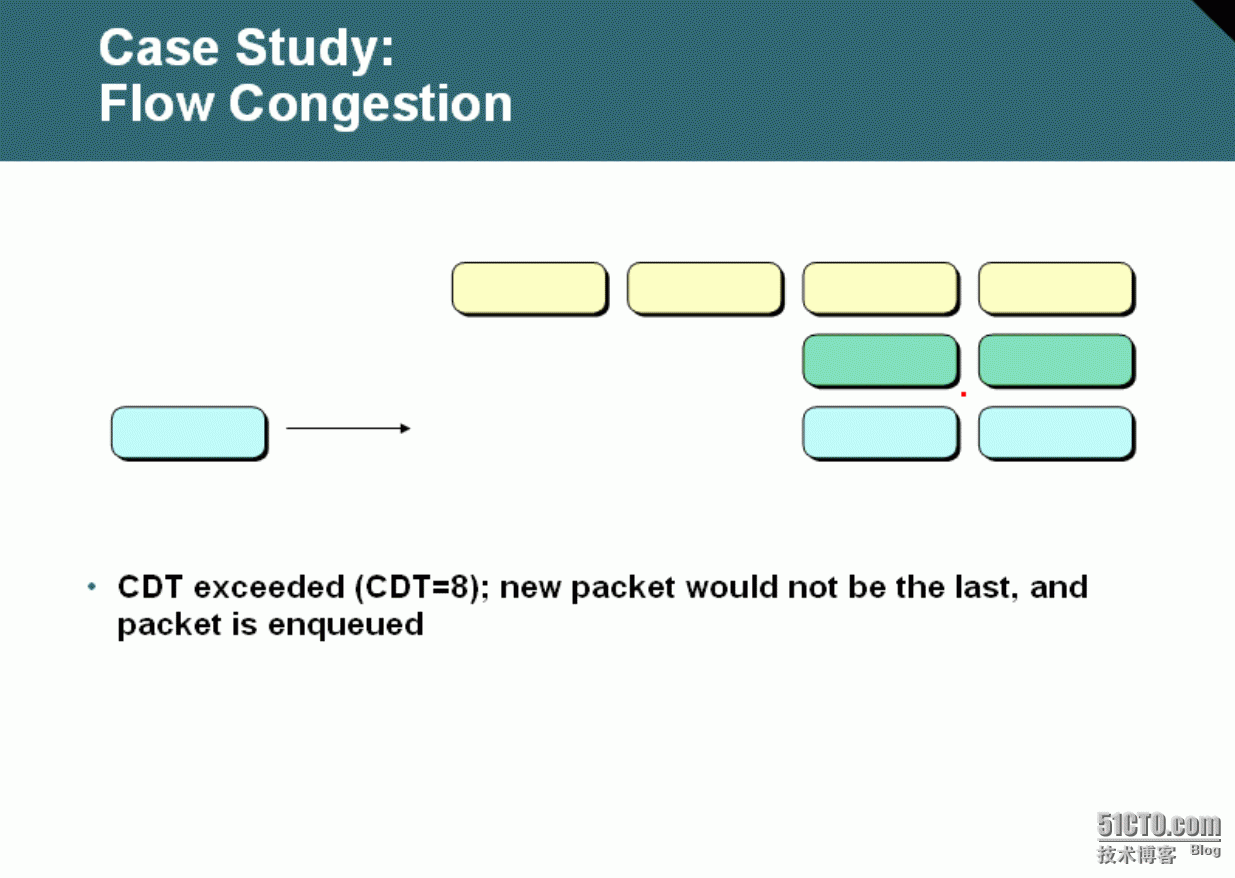

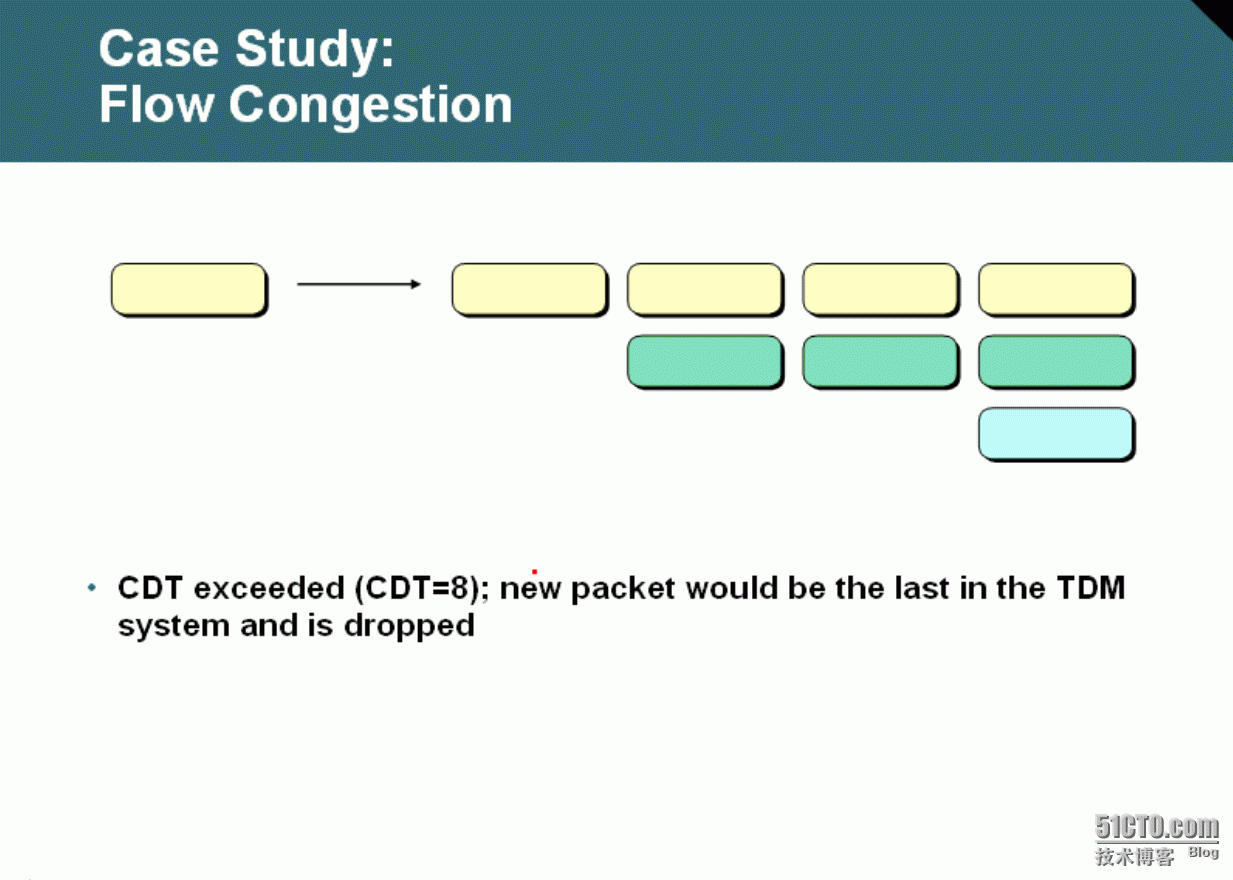

      当总缓存数据包已达CDT，如果又来一个最长队列的数据包，则该数据包被丢弃；如果来的是非最长队列的数据包，则该数据包将加入队列。

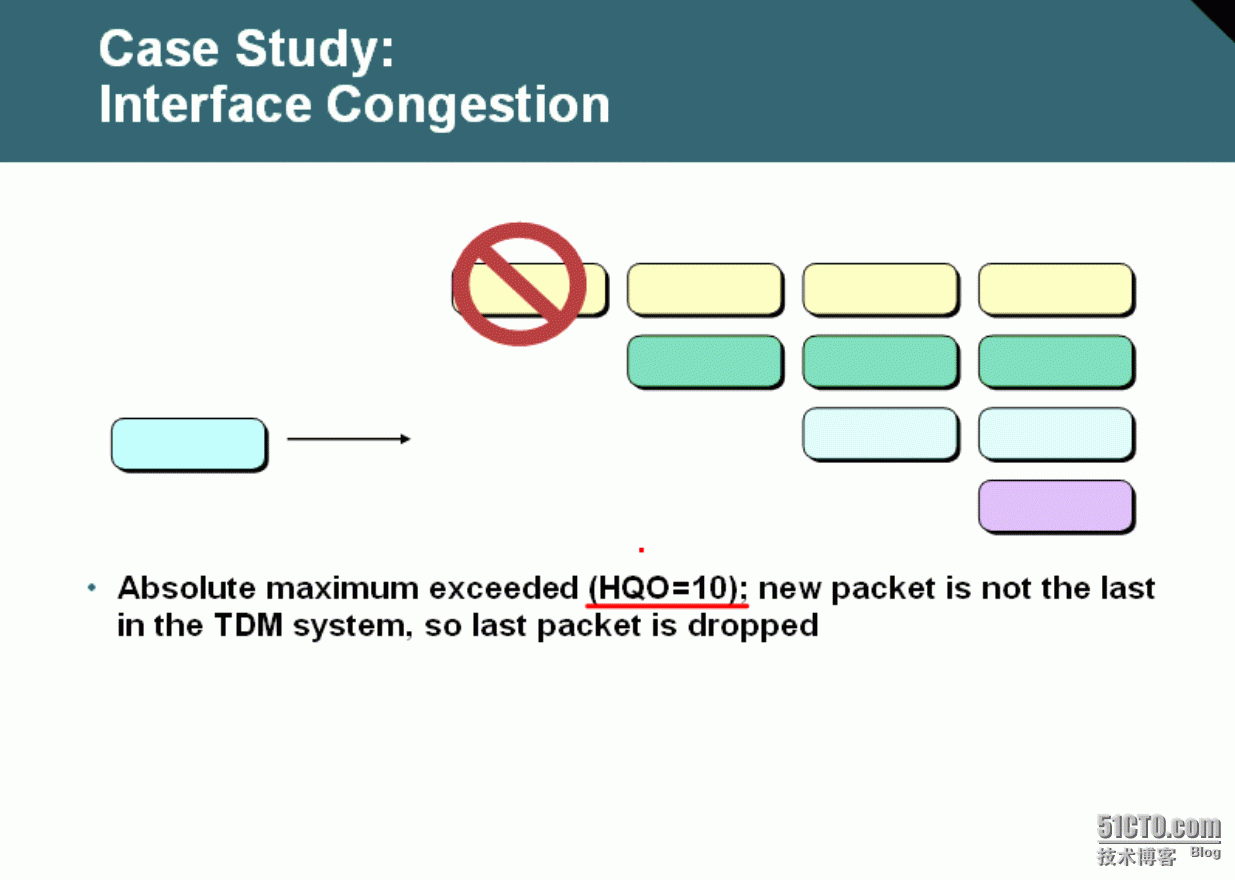

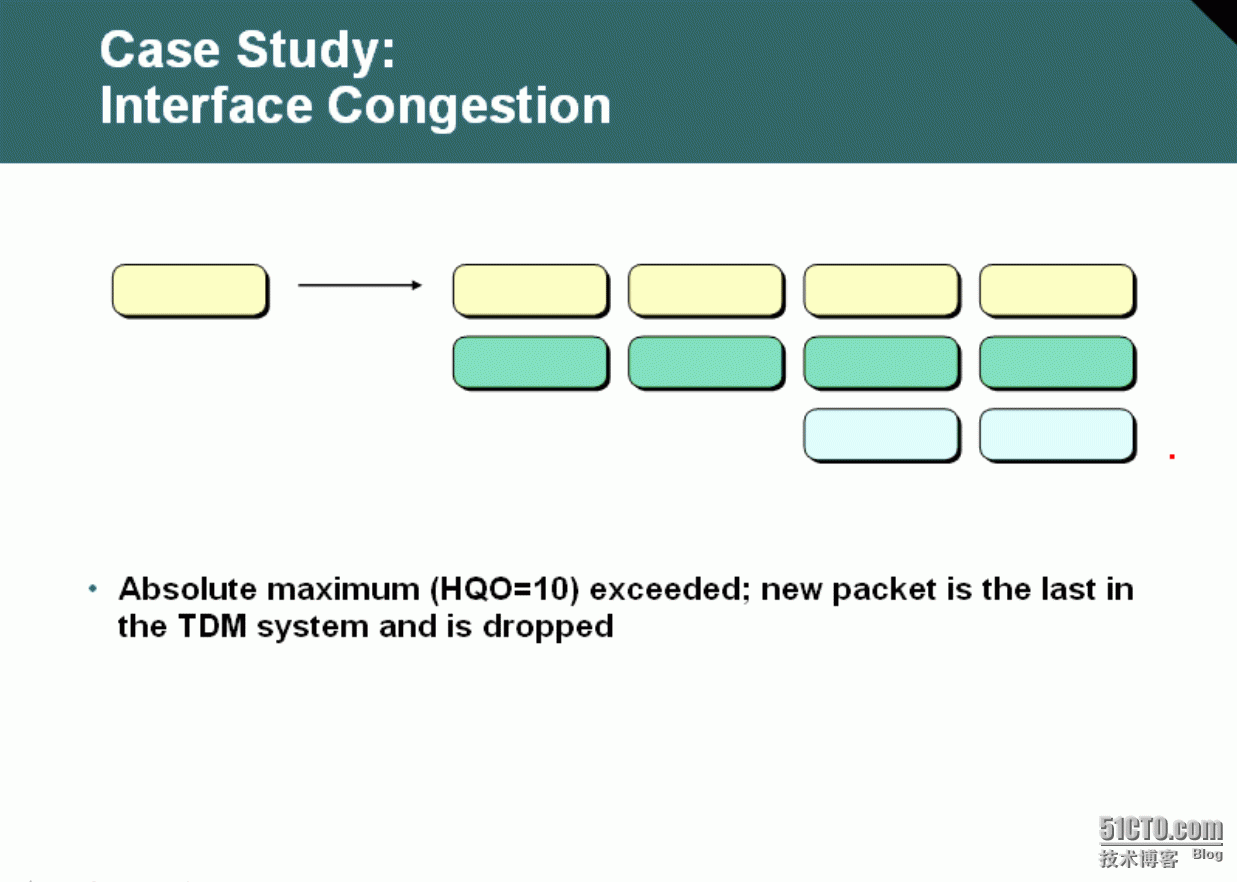

      当总缓存数据包到了HQO，如果又来一个最长队列的数据包，则该数据包被丢弃；如果来的是非最长队列的数据包，则最长队列的最后一个数据包将被丢弃，将新到的数据包加入队列。

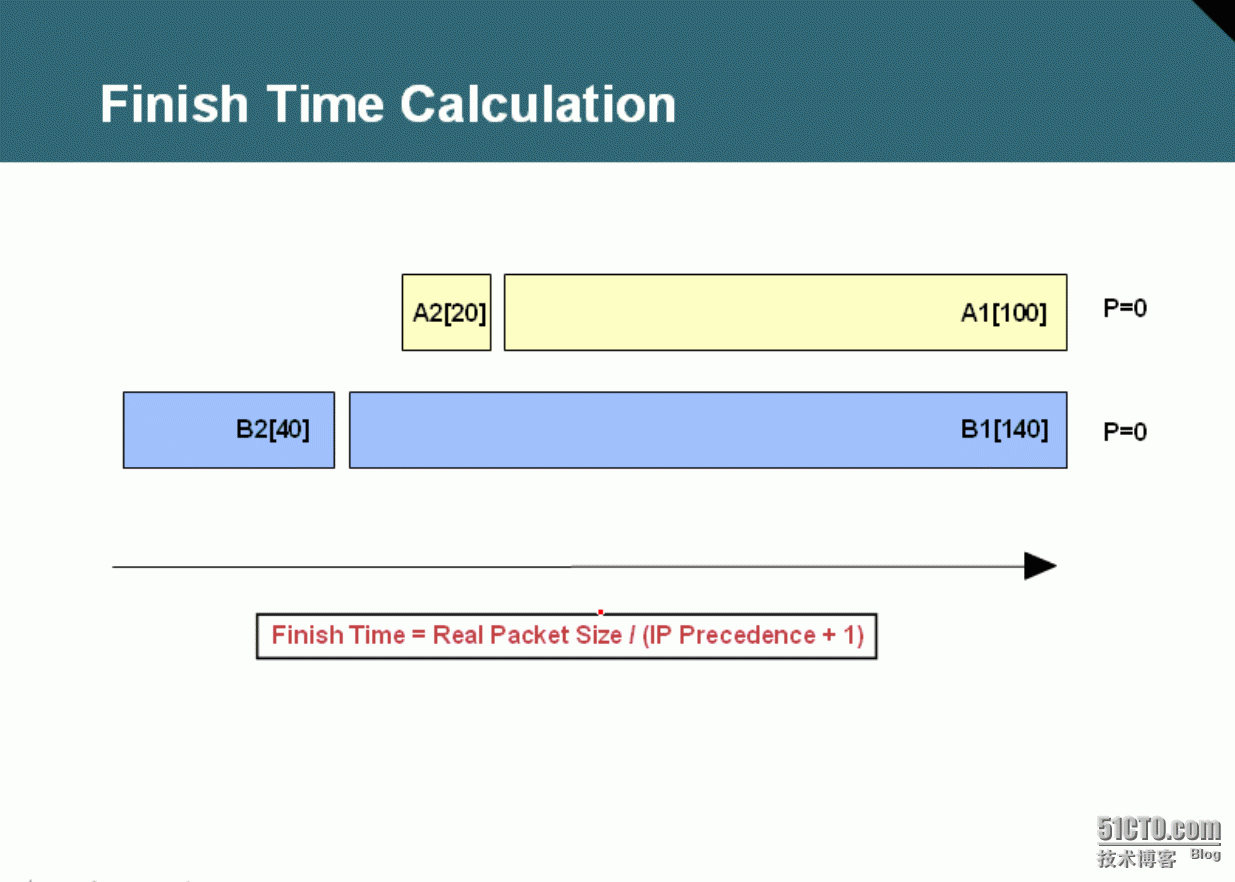

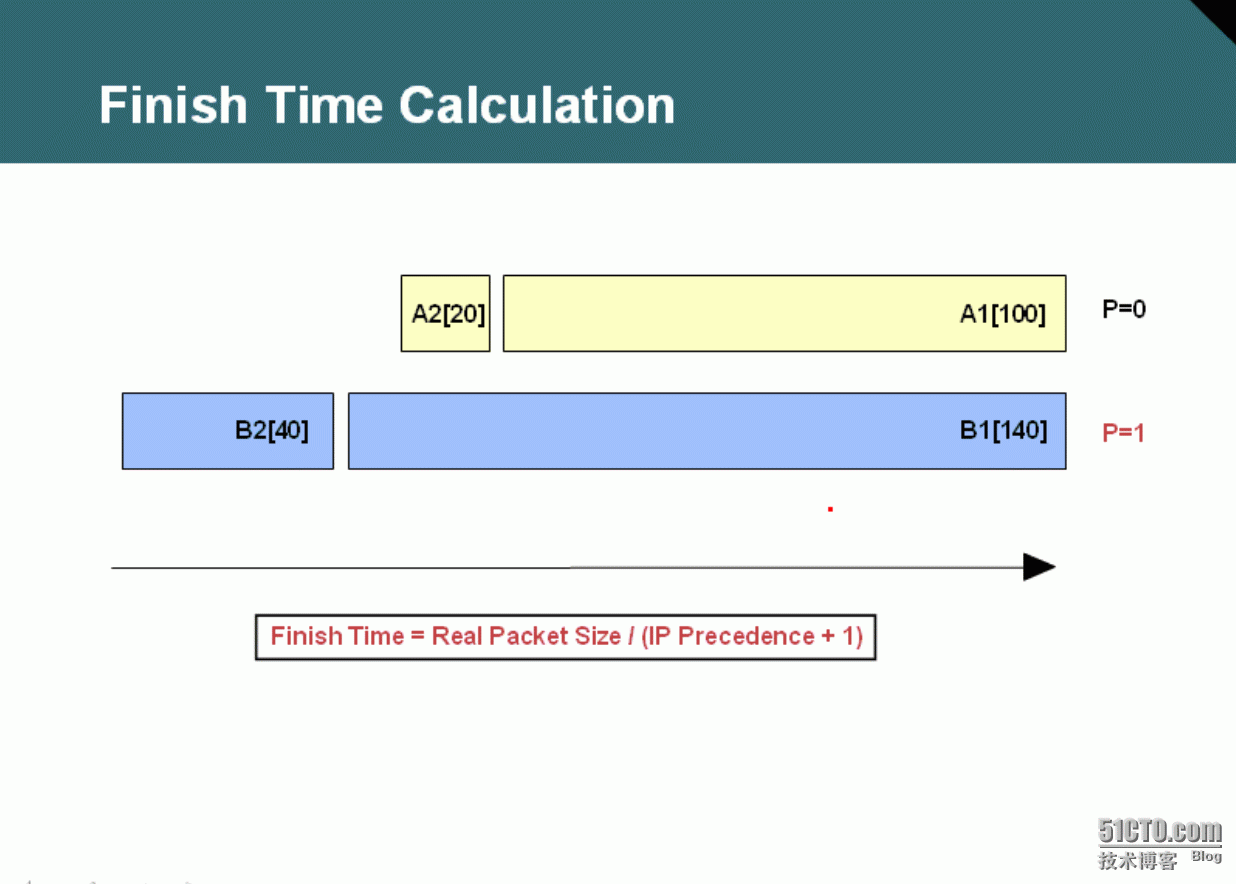

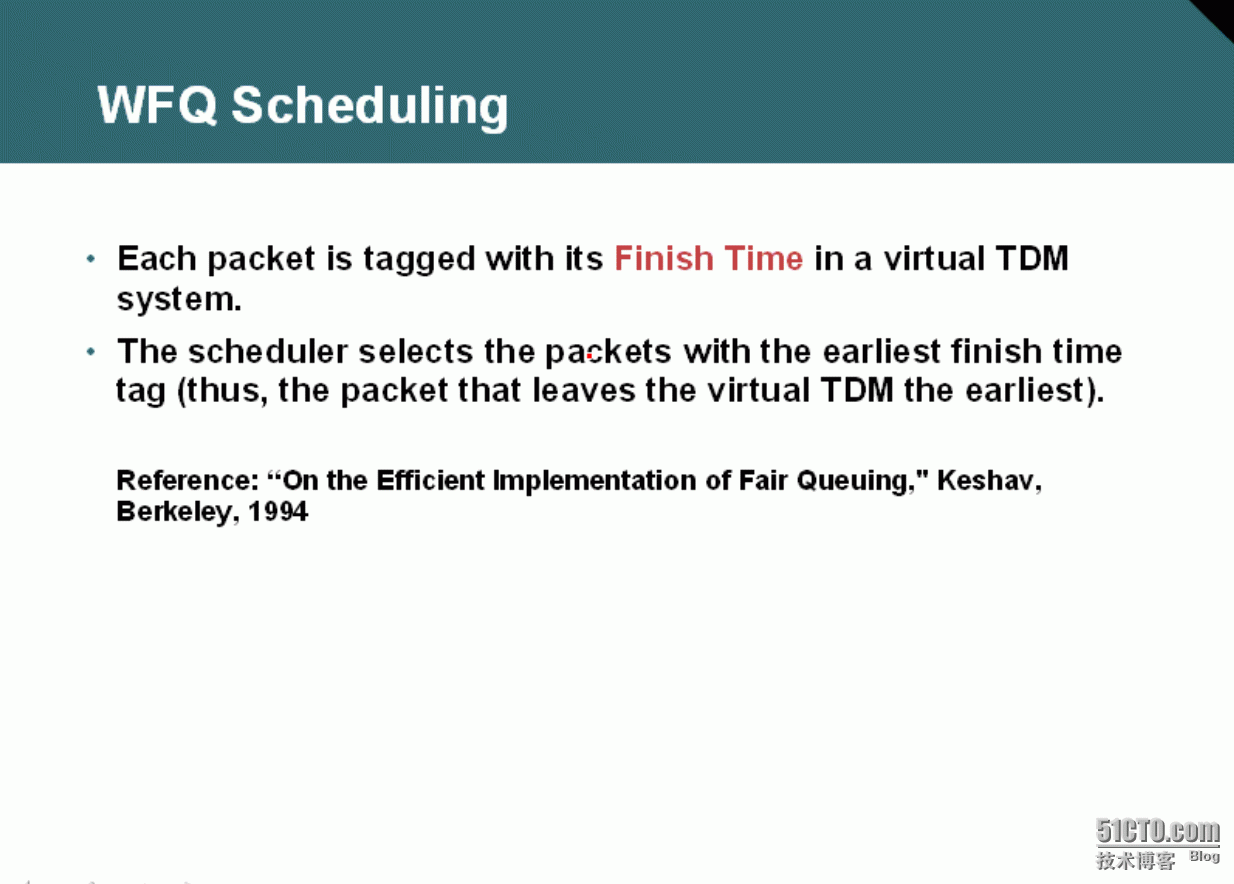

调度：根据完成时间计算公式：Finish Time=Real Packet Size / (IP Precedence + 1)，Finish Time小的队列优先调度。

接口配置模式：fair-queue 启动WFQ

接口配置模式：hold-queue 2000 out 修改HQO

接口配置模式：fair-queue 64 256 0 64代表CDT的值，256代表WFQ的队列数，0代表RSVP的队列数

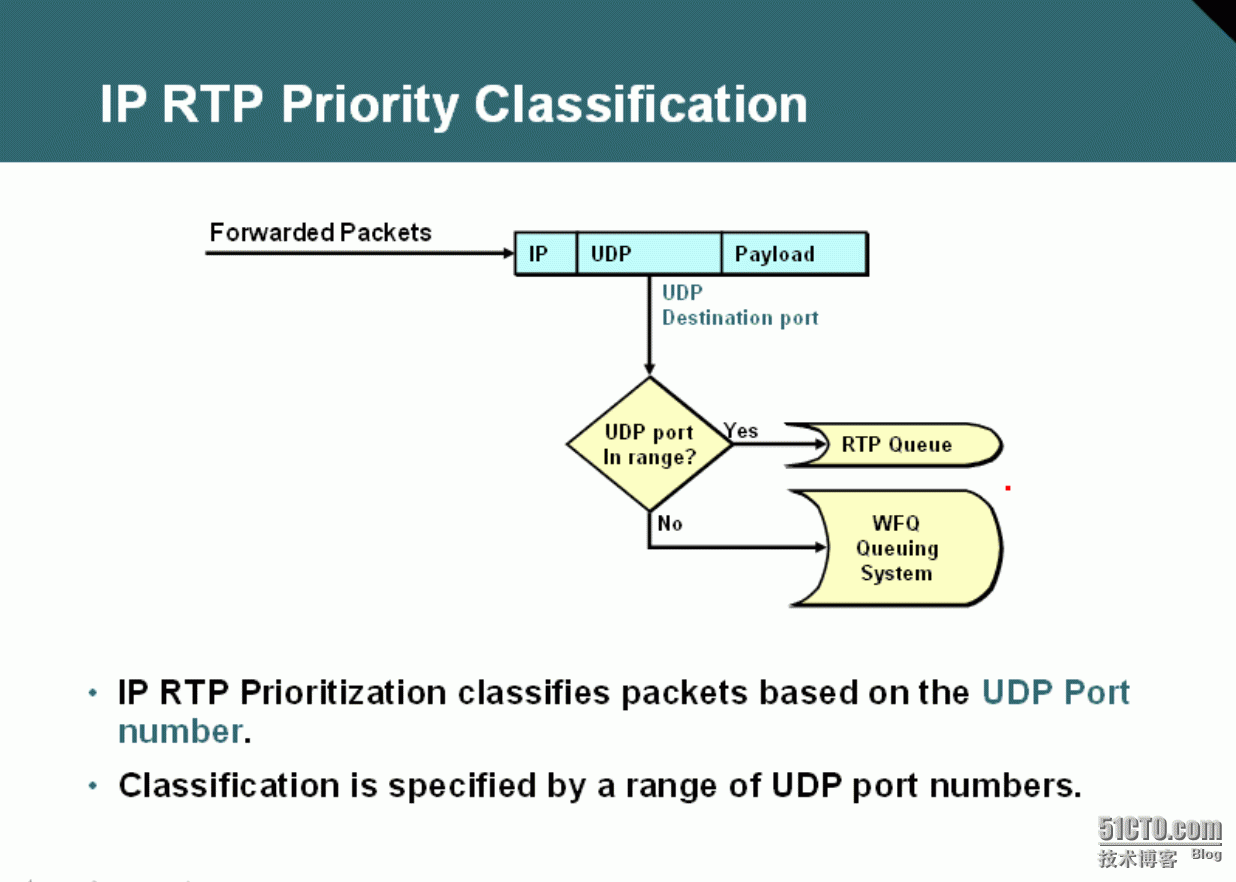

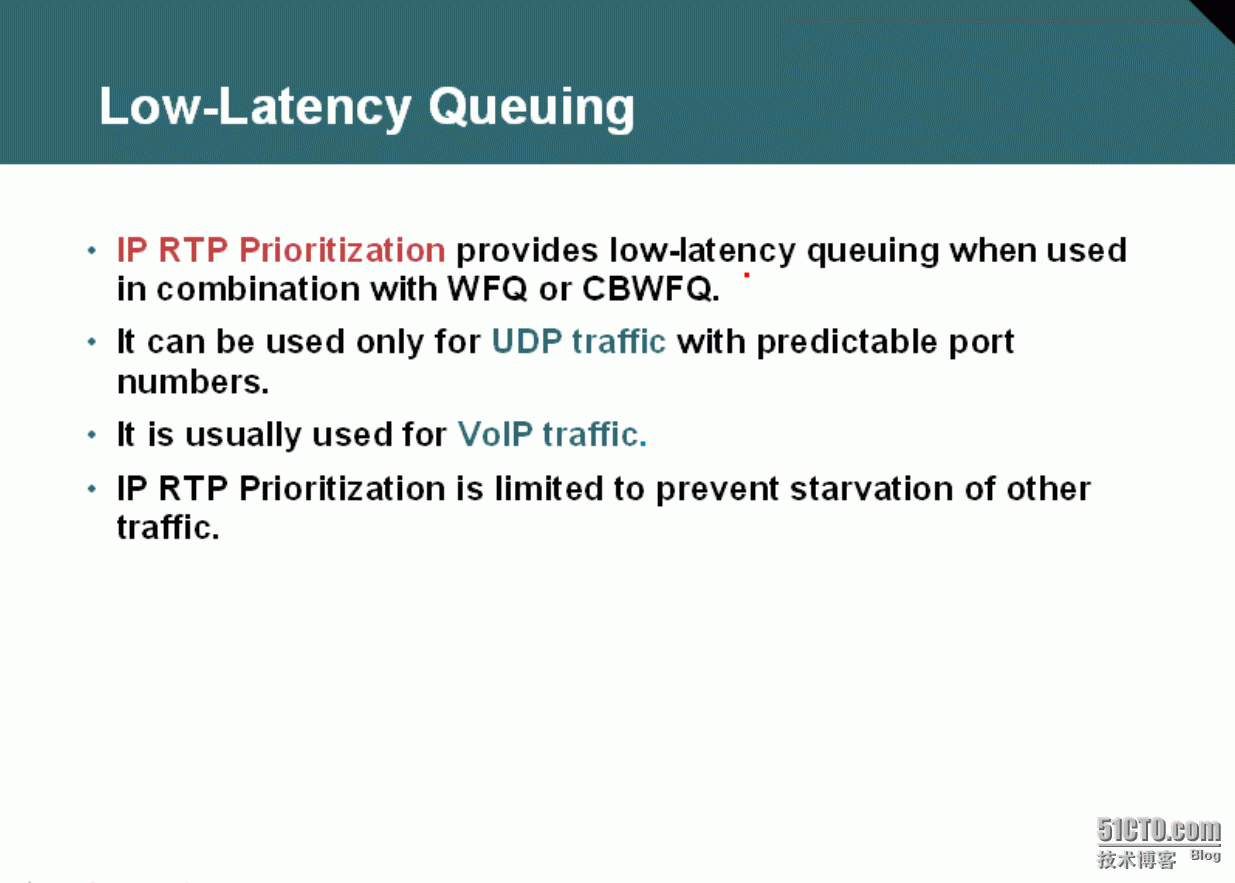

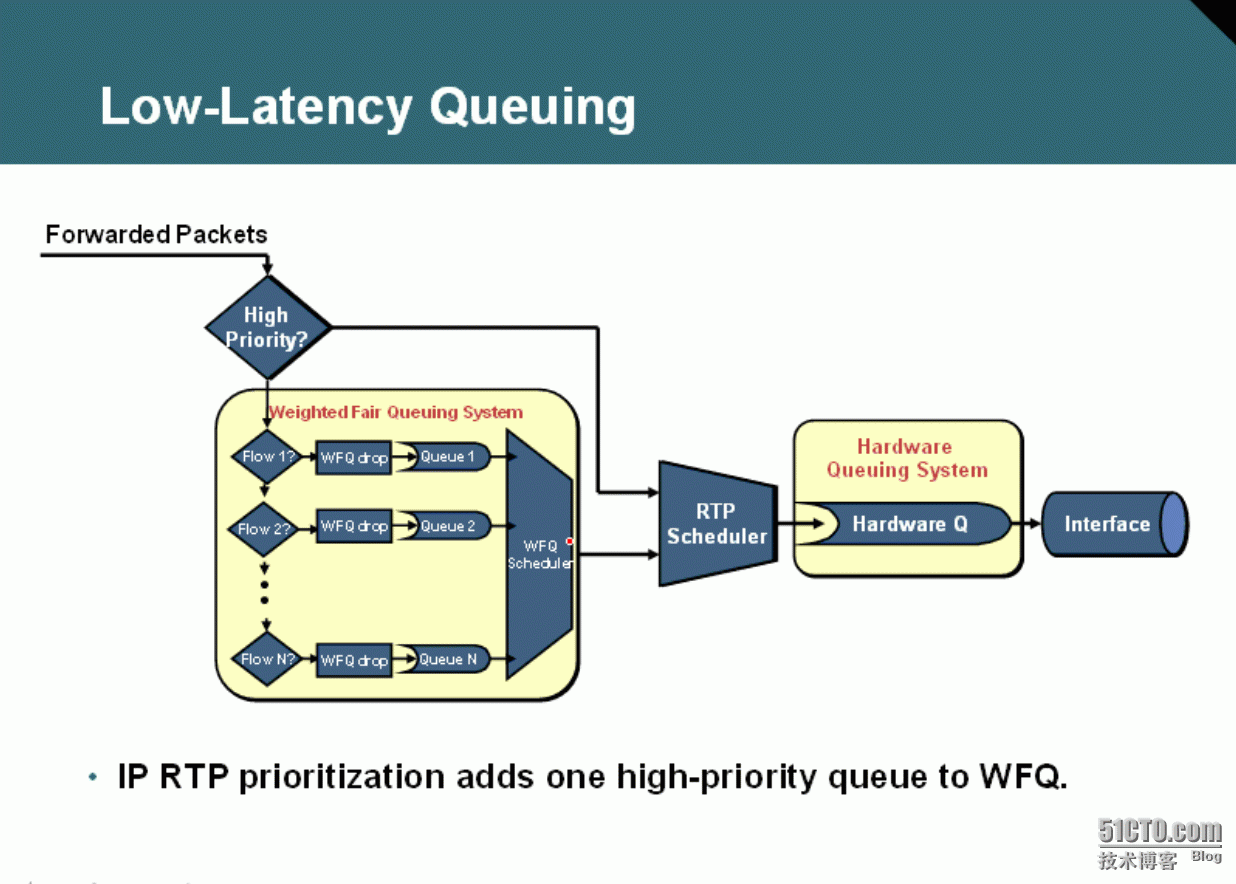

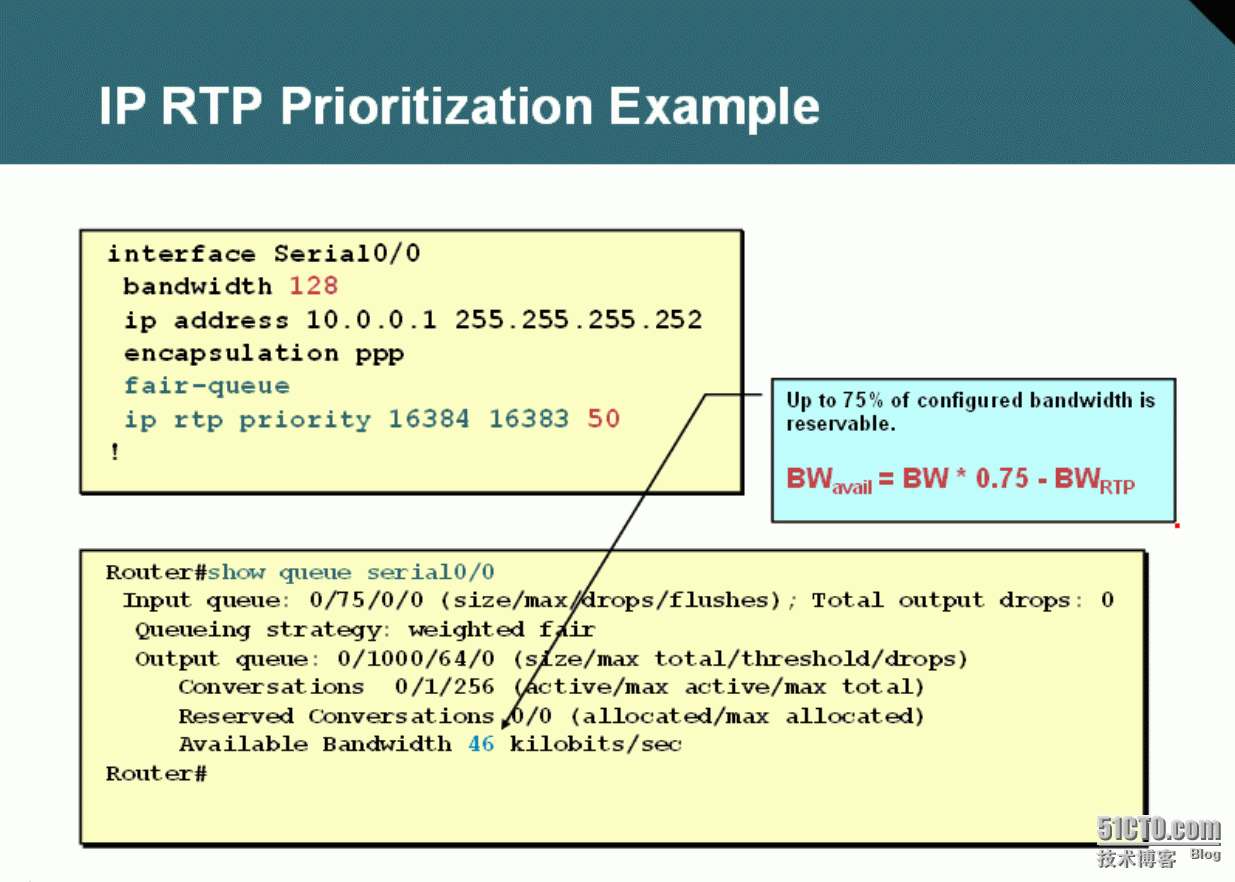

6、Low Latency Queuing(LLQ)

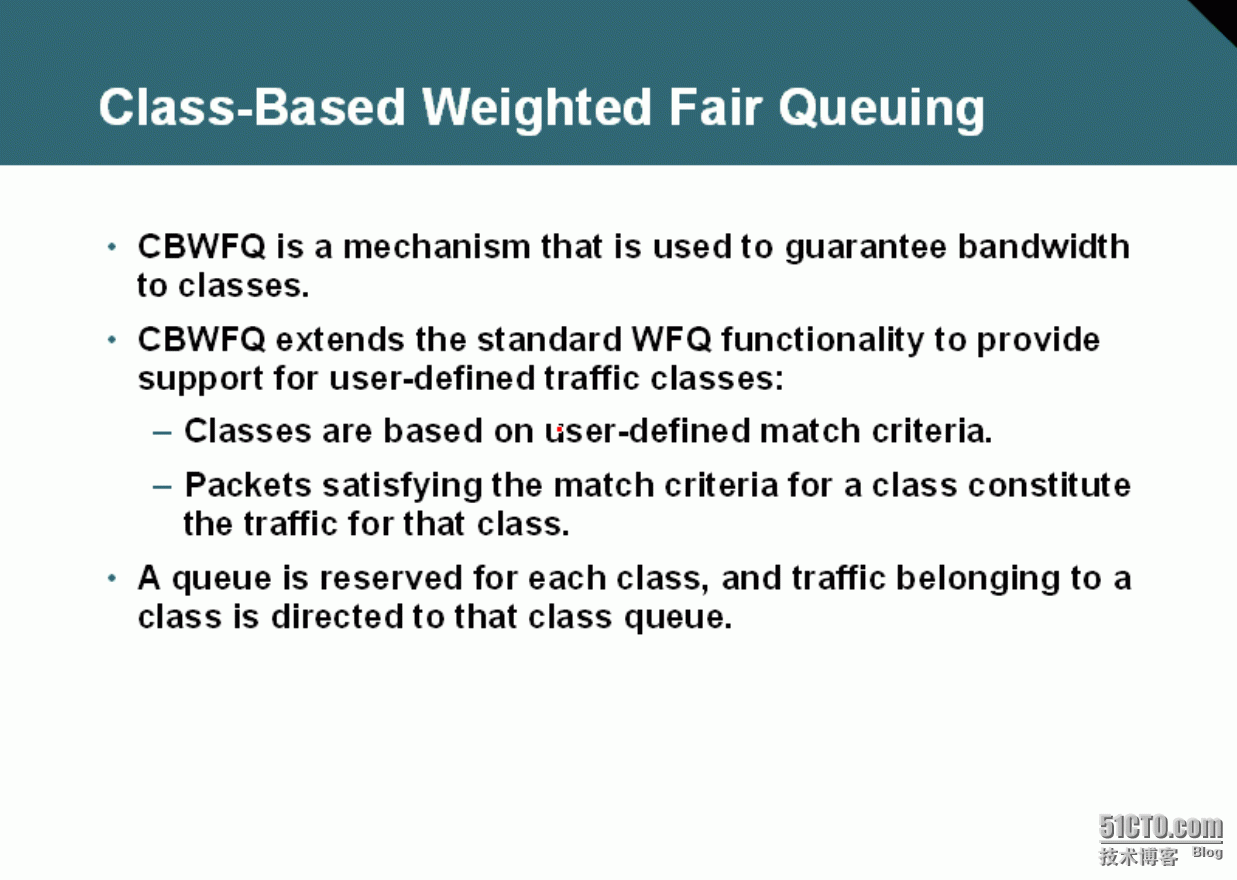

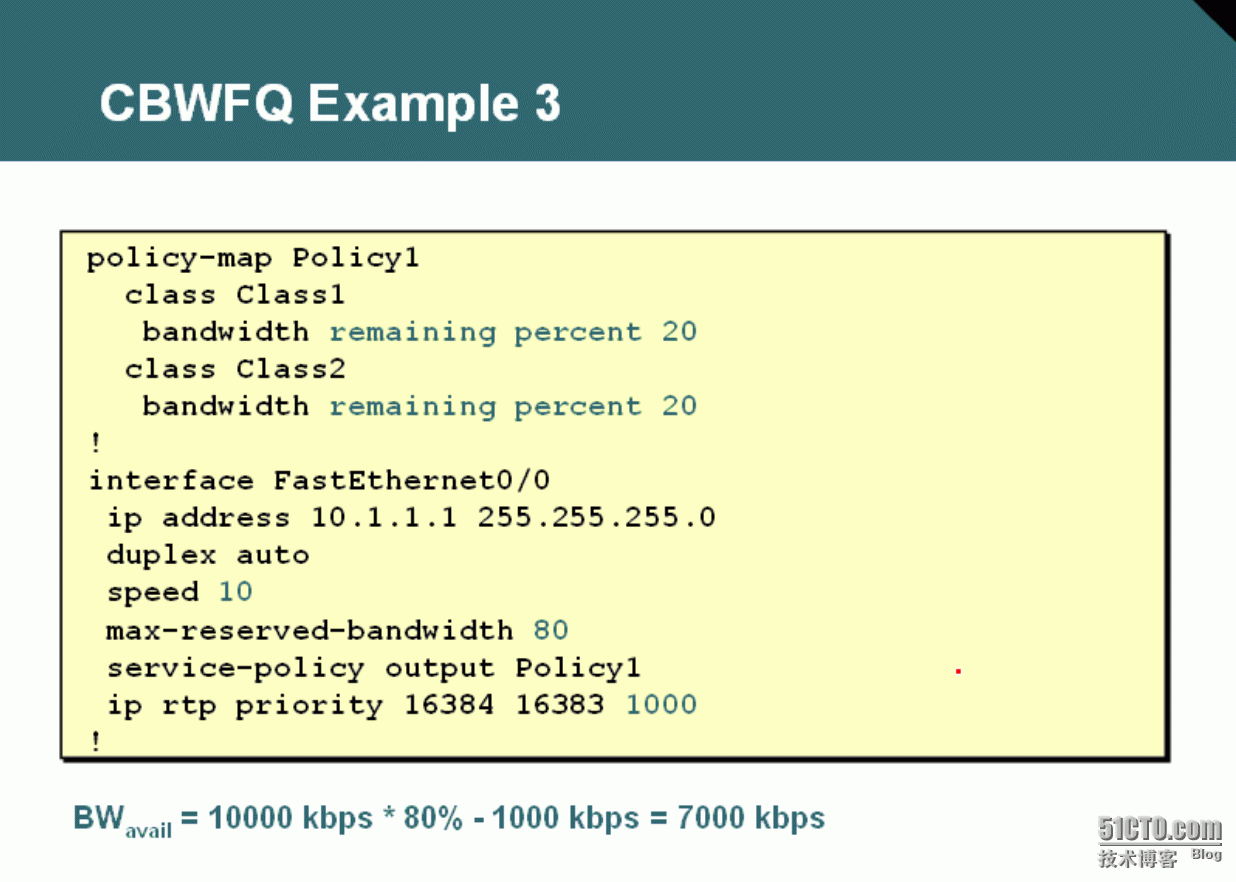

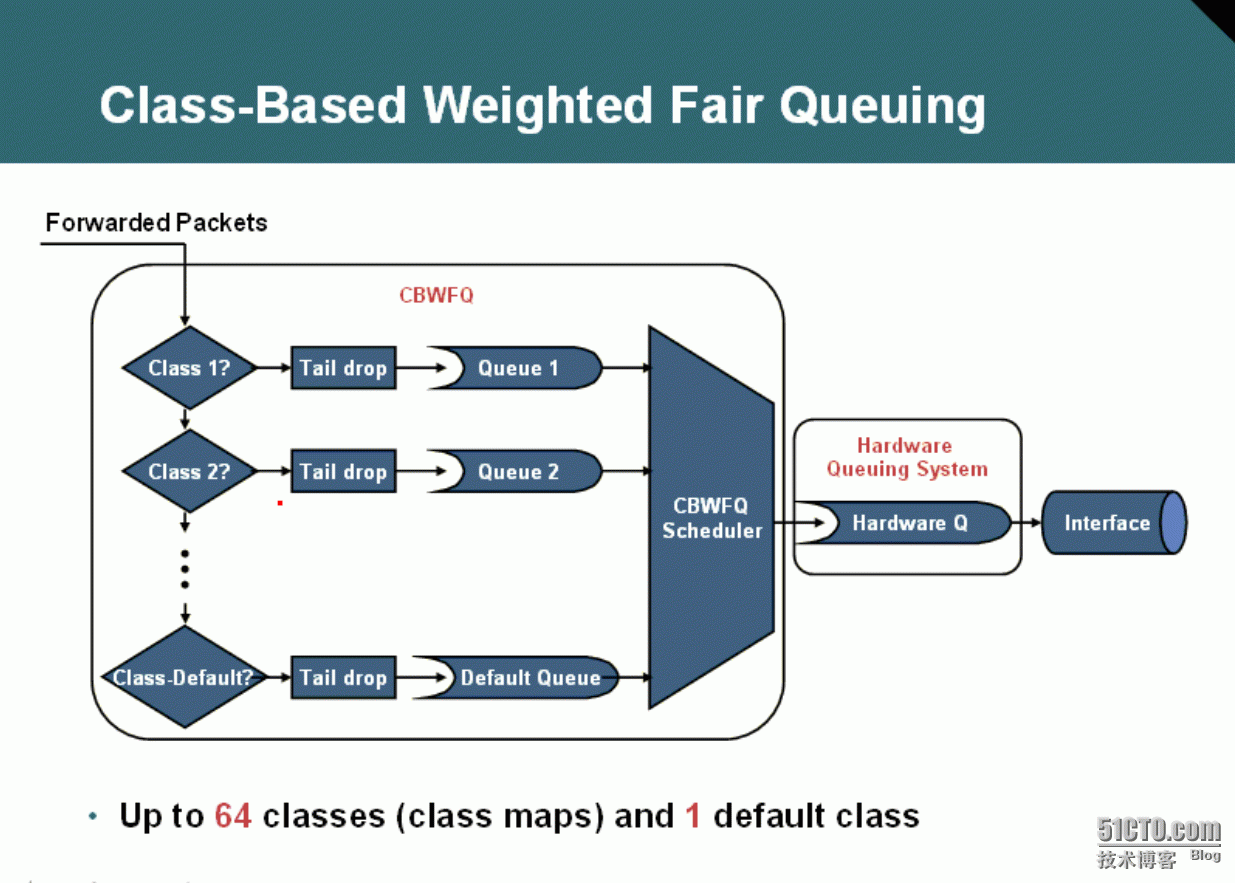

7、Class-Based Weighted Fair Queuing(CBWFQ)

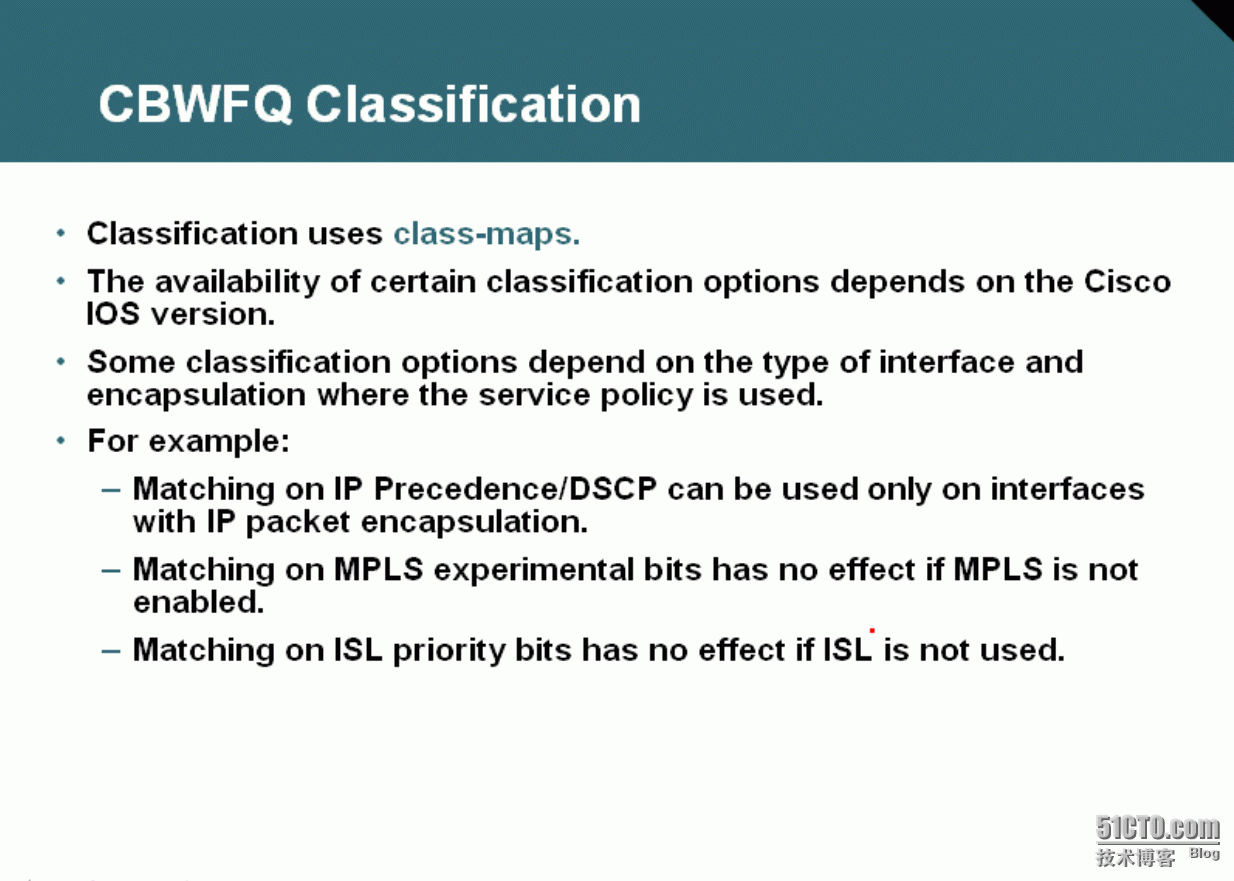

CBWFQ：基于模块的加权公平队列（有64+1个class，可以分的64个，剩下的所有流量归类到1类中，针对默认类，还可以做WFQ）给每一类设定带宽，轮询

class-map match-all VOIP

 match ip rtp 16384 16383

policy-map CBWFQ

 class VOIP

  bandwidth percent 50

 class class-default

  bandwidth percent 30

interface Serial0/0

 max-reserved-bandwidth 100

 service-policy output CBWFQ

8、Class-Based Low Latency Queuing(CBLLQ)

CBLLQ基于模块的低延迟队列：低延迟，监管，相当于在CBWFQ的每一类中做PQ
