概述
stm32f103zet6采用双定时器的方式，定时器3设置为外部中断上升沿捕获，用来记被测信号上升沿的个数，其次，使用定时器4设置计数模式，时钟为2MHz。在主函数的循环中，首先将定时器3和定时器4的计数器清零，中断溢出计数也同时清零。接着延迟990ms，先将定时器3的计数值赋值给count，如果定时器3计数器的值不改变，则进入等待状态，等待下一个被测信号上升沿到来时，才取定时器4的计数值，再根据标准频率2MHz换算出被测信号的频率。
最终结果如下，频率测量范围可达1Hz-3MHz，且整范围内误差小于2x10^(-6)，刷新速率小于1S

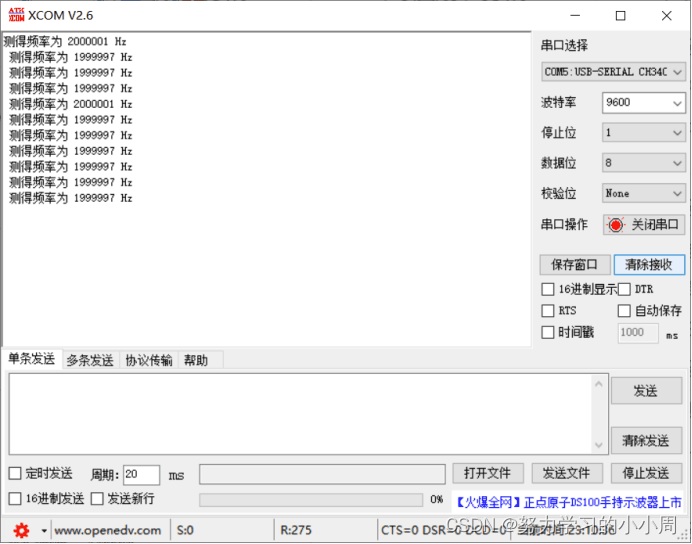

2MHz测量效果图

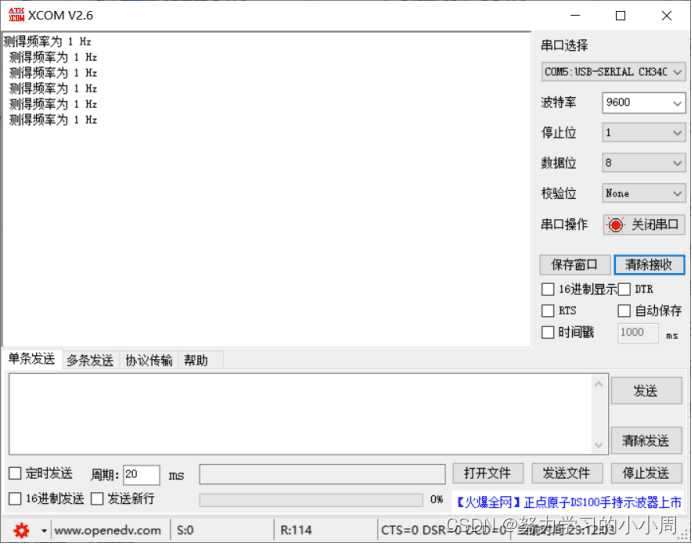

1Hz测量效果图
