一文看懂π型滤波电路原理

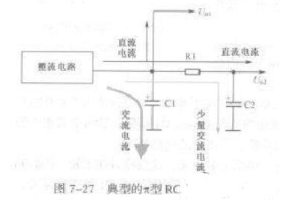

图7-27所示是典型的兀型RC滤波电路。电路中的Cl、C2是两只滤波电容，Rl是滤波电阻，Cl、Rl和C2构成一节π型RC滤波电路。由于这种滤波电路的形式如同字母π且采用了电阻、电容，所以称为π型RC滤波电路。ADP3211AMNG从电路中可以看出，π型RC滤波电路接在整流电路的输出端。
这一电路的滤波原理是：从整流电路输出的电压首先经过Cl的滤波，将大部分的交流成分滤除，见图中的交流电流示意图。
T 型与π型衰减网络
