51单片机频率计c语言程序,基于51单片机的数字频率计(附程序)

基于51的数字频率计(附程序)(论文7000字,程序)

数字频率计概述

数字频率计是计算机、通讯设备、音频视频等科研生产领域不可缺少的测量仪器。它是一种用十进制数字显示被测信号频率的数字测量仪器。它的基本功能是测量正弦信号，方波信号及其他各种单位时间内变化的物理量。在进行模拟、数字电路的设计、安装、调试过程中，由于其使用十进制数显示，测量迅速，精确度高，显示直观，经常要用到频率计。

本数字频率计将采用定时、计数的方法测量频率，采用一个1602A LCD显示器动态显示6位数。测量范围从1Hz—10kHz的正弦波、方波、三角波，时基宽度为1us,10us,100us,1ms。用单片机实现自动测量功能。

基本设计原理是直接用十进制数字显示被测信号频率的一种测量装置。它以测量周期的方法对正弦波、方波、三角波的频率进行自动的测量。

目  录

第1节 引言 ……………………………………………………………2

1.1    数字频率计概述…………………………………………………………………………2

1.2    频率测量仪的设计思路与频率的计算…………………………………………………2

1.3    基本设计原理……………………………………………………………………………3

第2节 数字频率计(低频)的硬件结构设计…………………………4

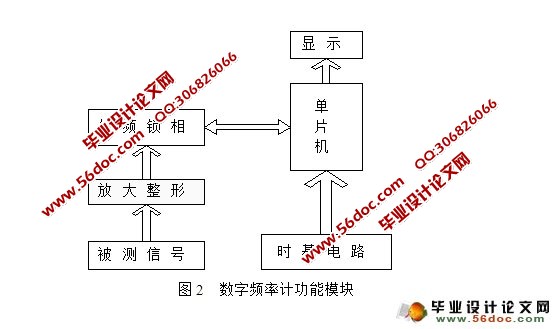

2.1系统硬件的构成…………………………………………………………………………4

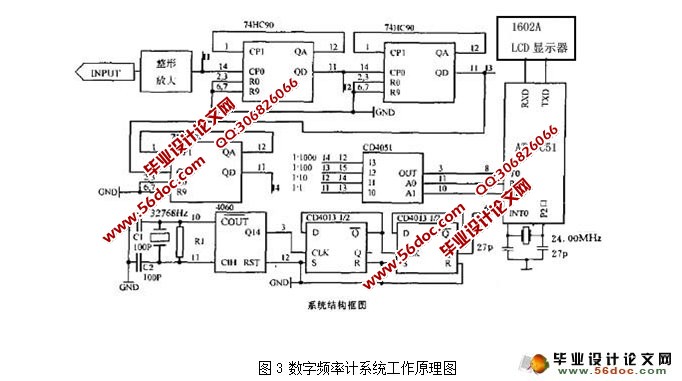

2.2系统工作原理图…………………………………………………………………………4

2.3AT89C51单片机及其引脚说明 …………………………………………………………5

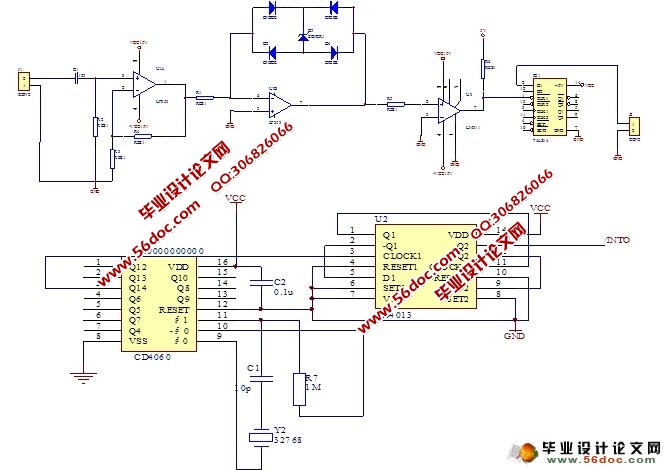

2.4信号调理及放大整形模块………………………………………………………………7

2.5时基信号产生电路………………………………………………………………………7

2.6显示模块…………………………………………………………………………………8

第3节 软件设计………………………………………………………12

3.1 定时计数 ………………………………………………………………………………12

3.2 量程转换 ………………………………………………………………………………12

3.3 BCD转换…………………………………………………………………………………12

3.4 LCD显示…………………………………………………………………………………12

第4节 结束语 ……………………………………………………… 13

参考文献 ………………………………………………………………14

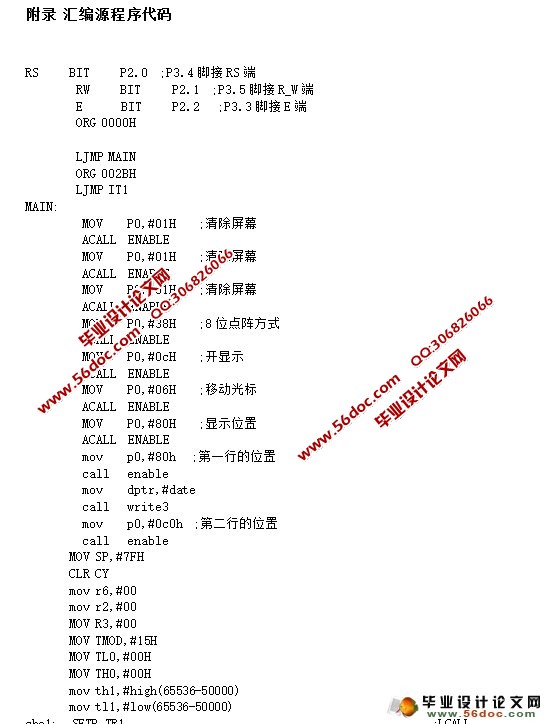

附录 汇编源程序代码…………………………………………………15
