前言

AD 18

一、毫米和mil切换

ctl+d

二、导入导出规则

打开软件，进入PCB编辑界面。点击菜单Designer——rules。
在弹出的对话框中左侧栏目任意一项上点击右键，选择Export Rules。
按住Ctrl+单击，选择需要导出规则的项目。

按Ctrl+A全选，点击OK，选择位置保存。

导入操作基本与上面相同，只需第二步中选择Import Rules即可。
​选择要导入的文件。

三、设置pcb原点

E->O->S

四、 隐藏飞线

快捷键 D->N->N

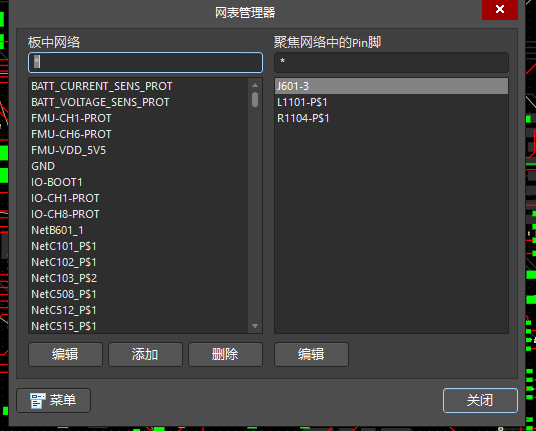

搜索想要隐藏的网络

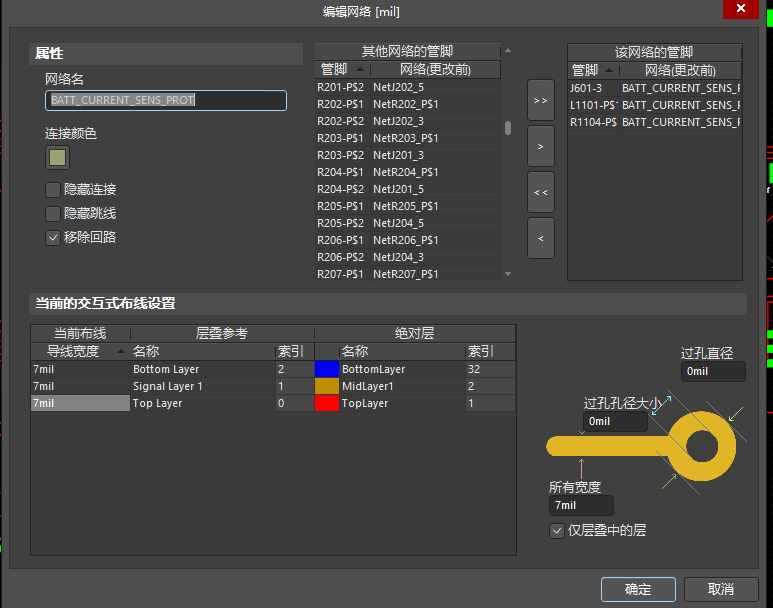

点击编辑
然后勾选隐藏网络，保存

五、导出元件清单

报告->bill of matrials
在弹出的界面点导出

六、铺地

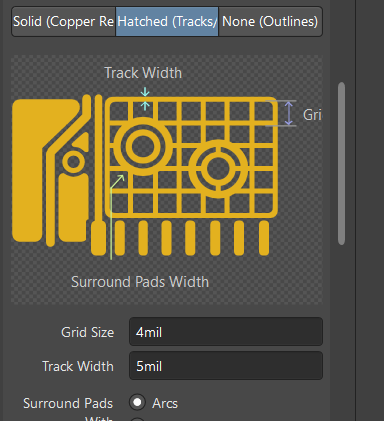

先敷铜，然后双击敷铜区域
设置敷铜

然后选中要铺的区域

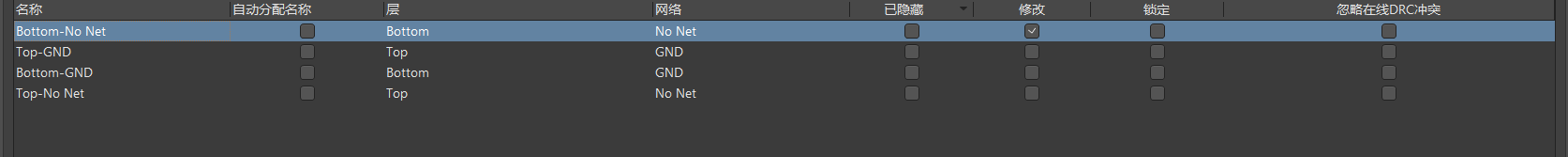

右击->敷铜操作->敷铜管理器

敷铜管理器里设置网络

然后选重新敷铜，TGR

七、设置默认线宽

点击设计->规则

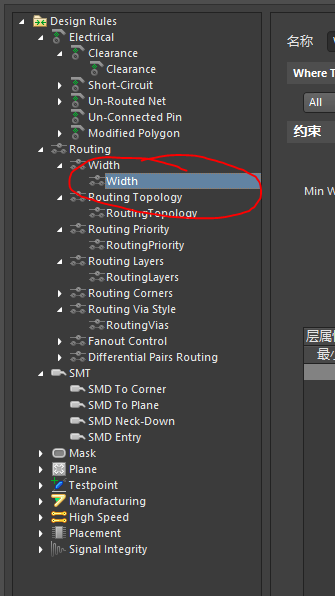

选择Routing->Width

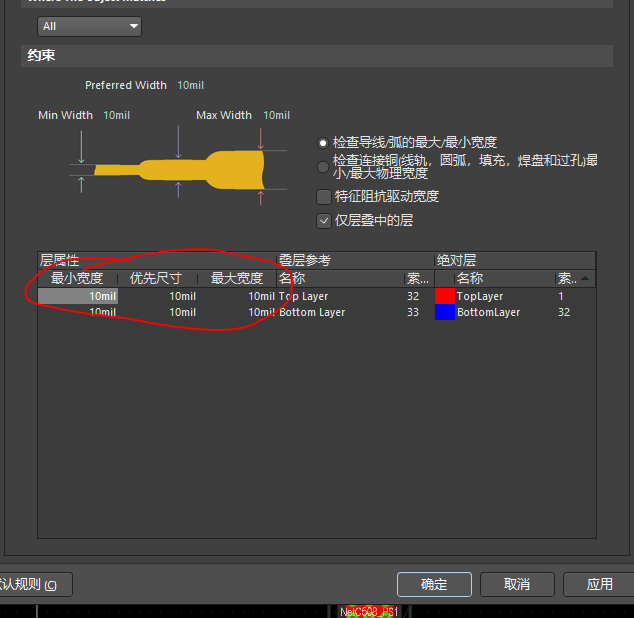

在这里设置

八、设置封装中心点

E-F-C

九、设置推挤走线

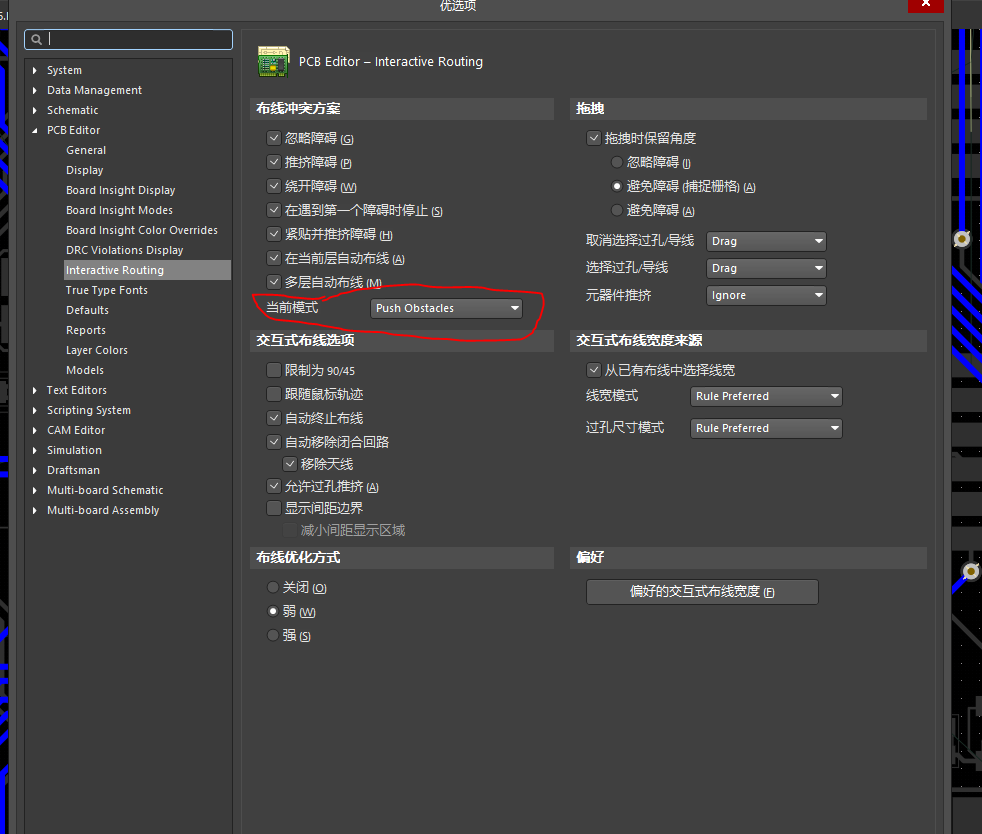

工具->优先选项，INTERACTIVE ROUTING中的当前模式选择Push Obstacles

十、设置不显示丝印

双击下图的图标

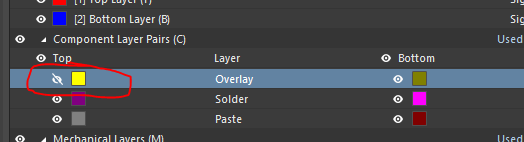

将下图的小眼睛符号点一下关闭显示

十一、设置两个焊盘间距

先将两个焊盘放到一起，按m->通过x,y移动选中对象，设置两焊盘中心的间距

十二、给原理图添加网络标号

P->N,将标签放到元件管脚上，再修改下标号的名字

十三、原理图交互选择

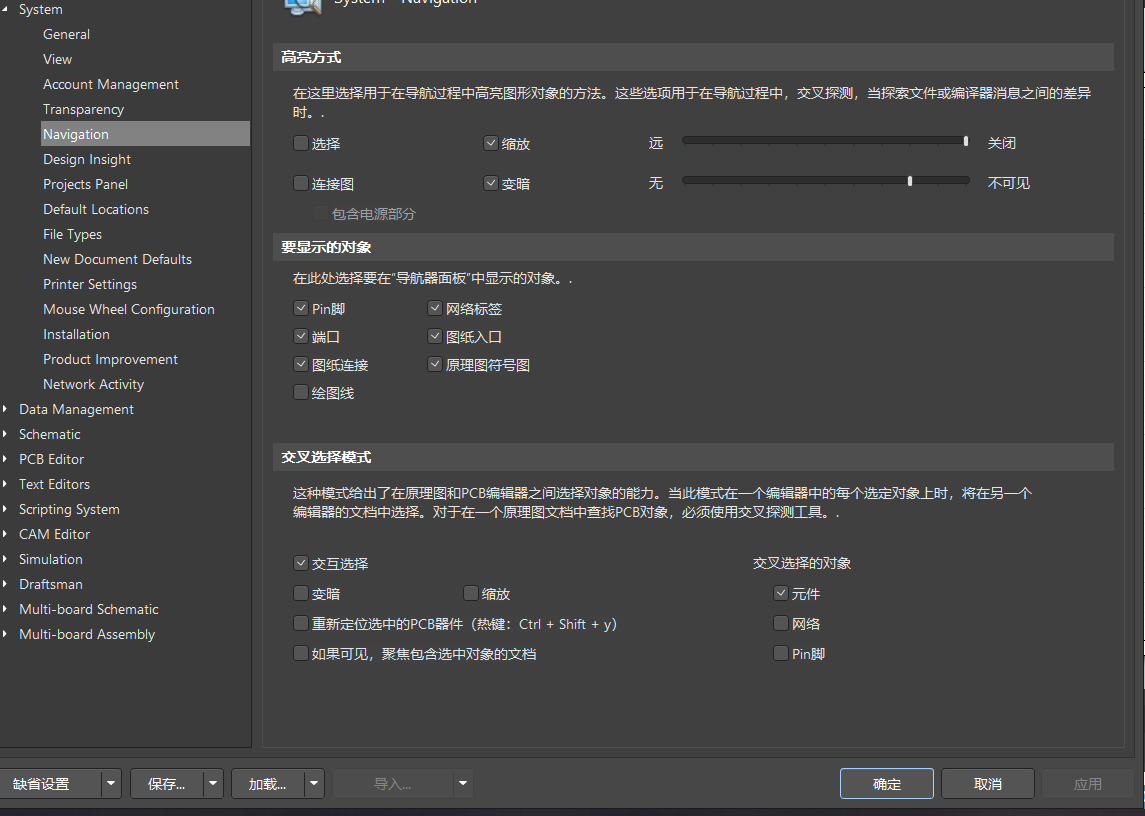

原理图和pcb界面分别勾选 工具/交叉选择模式。

然后交叉选择对象选择元件

十四、两层板把元器件放到背面

按住器件，在英文输入法下按L

十五、批量修改元件的封装及线的粗细

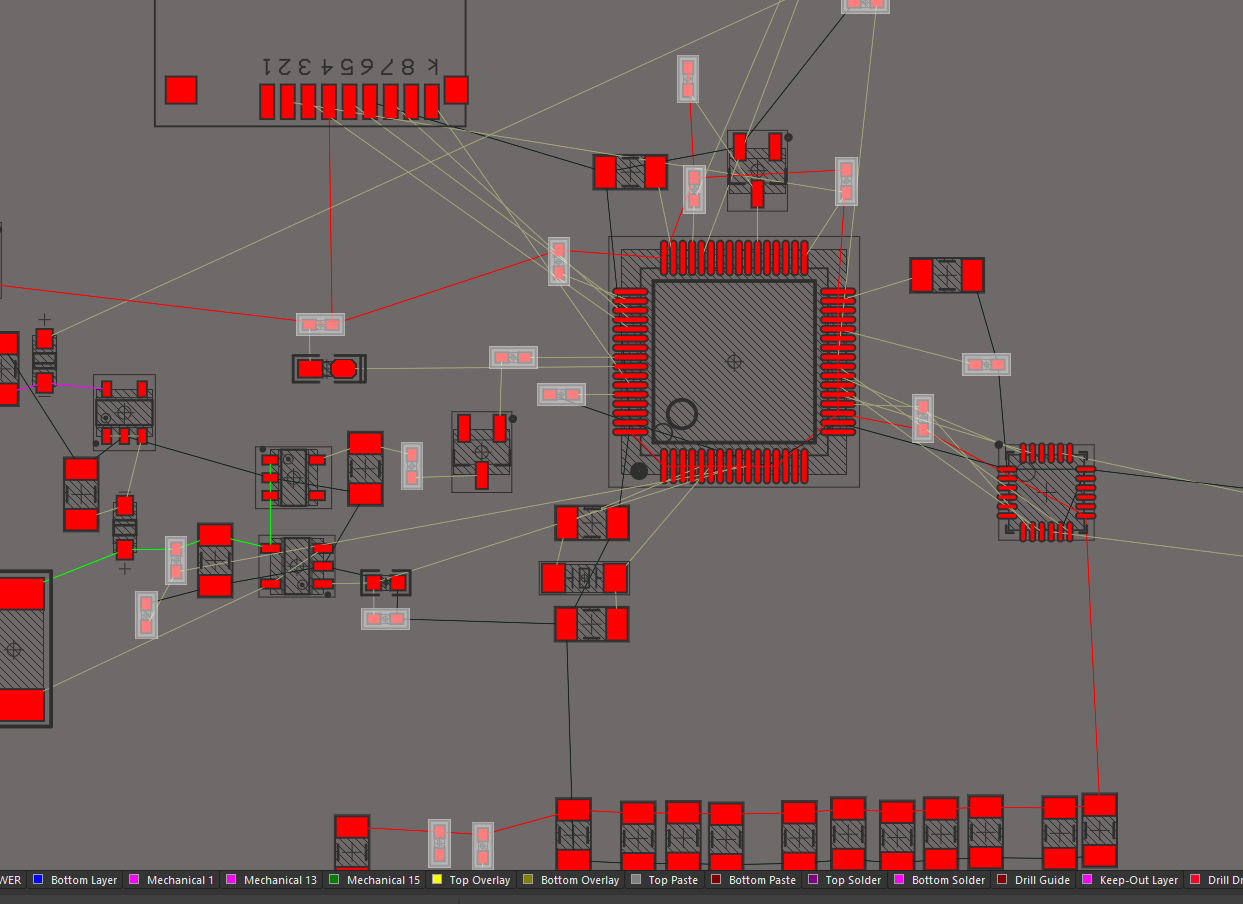

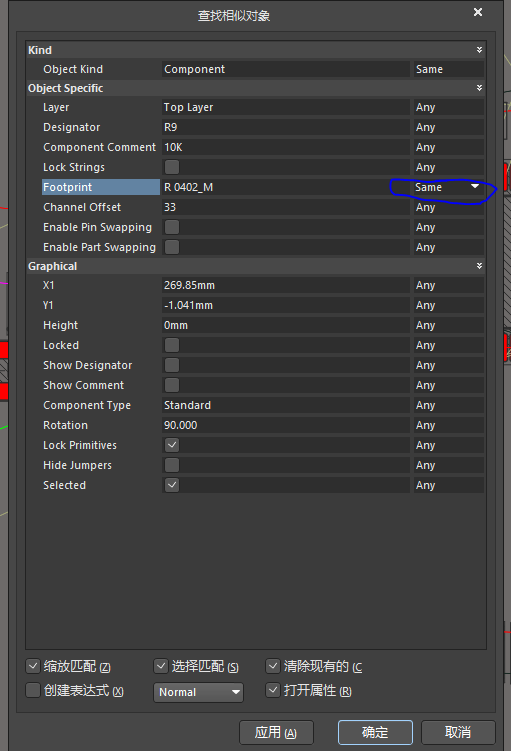

选中一个元件，右键，点击查找相似对象

封装选择same，确定，相应的元件会被选中

同时右边会弹出属性栏

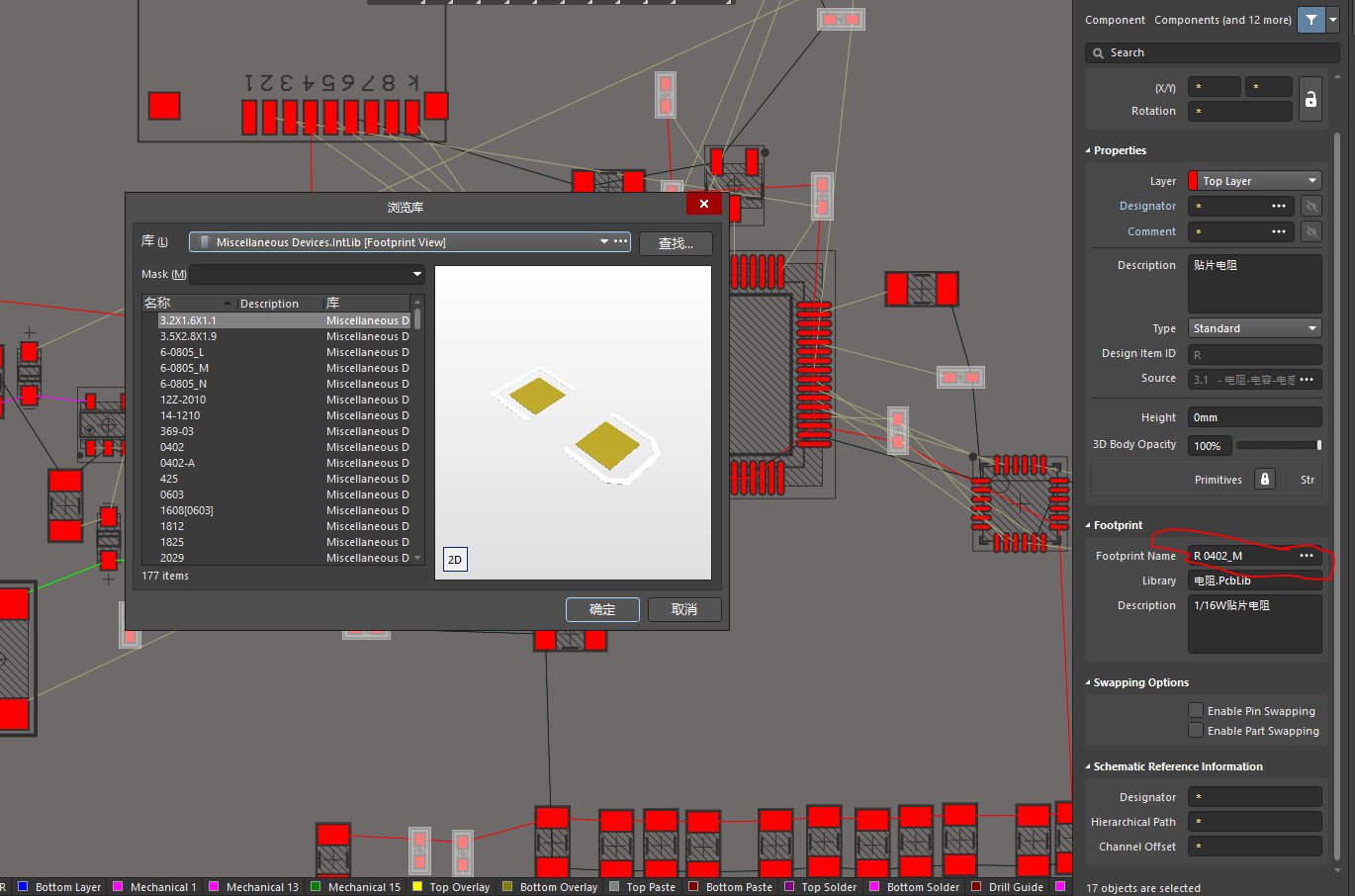

点击封装右边的三个点号，会弹出设置封装页面，即可同时设置多个元件封装

批量修改线的粗细
选中一段你要更改的线，右击菜单中有查找相似项的选项Find Similar 。。。选择后在NET选项中选择SAME 就可以选中你要的网络线了，在属性菜单中更改线宽就可以了

十六、从原理图导出pcb时提示找不到封装库解决办法

报错如下

解决办法

先D->A

然后在原理图上重新选一下封装

十七、选择性显示pcb

按F12

十八、从与原理图导出PCB时所有元件都提示找不到封装解决办法

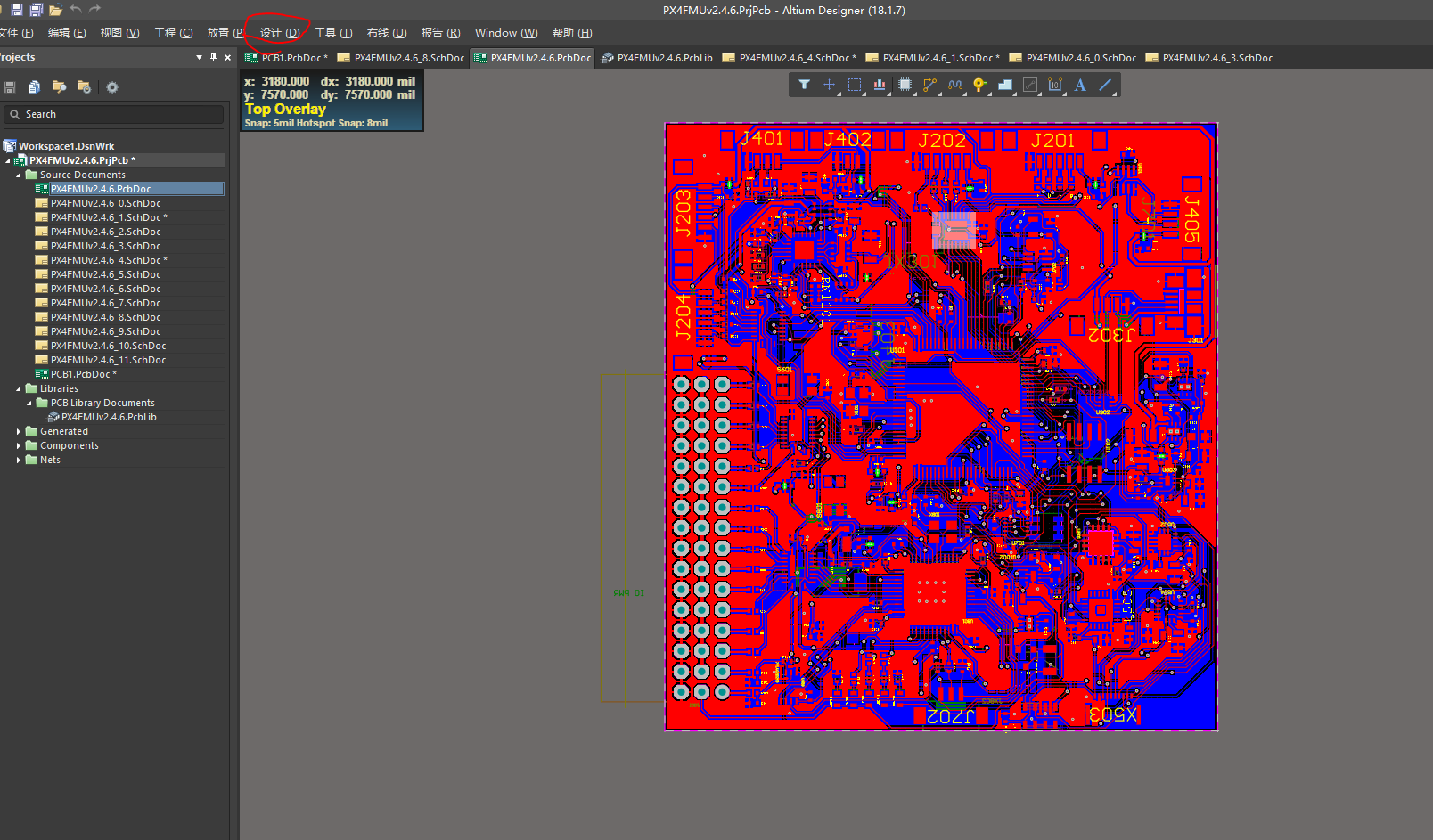

打开pcb页面，点击设计->生成pcb库

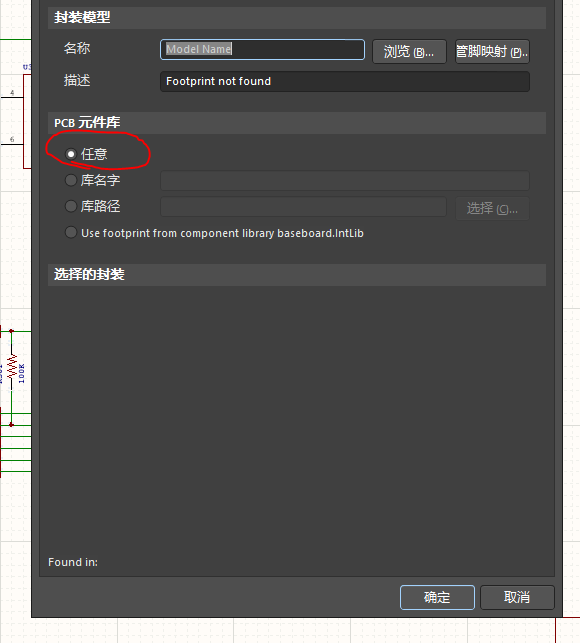

原理图元件的封装设置为任意

如果生成PCB库的时候生成的不全，可以生成集成库

点击设计-》生成集成库，生成后如下

生成后双击一个原理图封装，

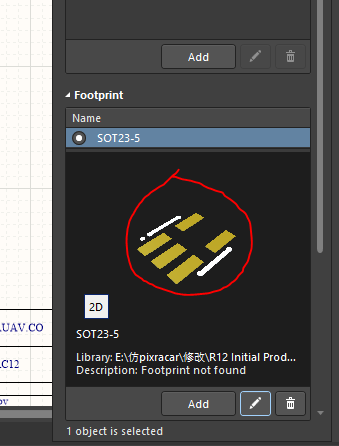

在下图红圈区域点击一下，会显示对应的pCB封装，表示已经找到封装，可以导入到PCB
