1.预备知识

1.1 Schema约束

1.1.1XML约束概述

在xml技术里，可以编写一个文档文件来约束一个XML文件书写规范，这称之为XML约束。常用的约束技术有

• XML DTD
• XML Schema

1.1.2 schema约束

1.2 HTTP协议

2.提出2个问题

2.1 问题一

2.2 问题二

3.关于Web Service 的几个问题

3.1 Web service是什么

3.2 为什么要用Web service

3.3 什么时候使用web service

4.WebService 中的几个重要术语

5.开发webservice

5.1概述

• 开发手段：
  —— 使用JDK开发（1.6及以上版本）
  —— 使用CXF框架开发（工作中）

• 组成：
  —— 服务器端
  —— 客户端

5.2 使用JDK开发WebService

5.2.1 开发服务器端

• Web Service 编码：

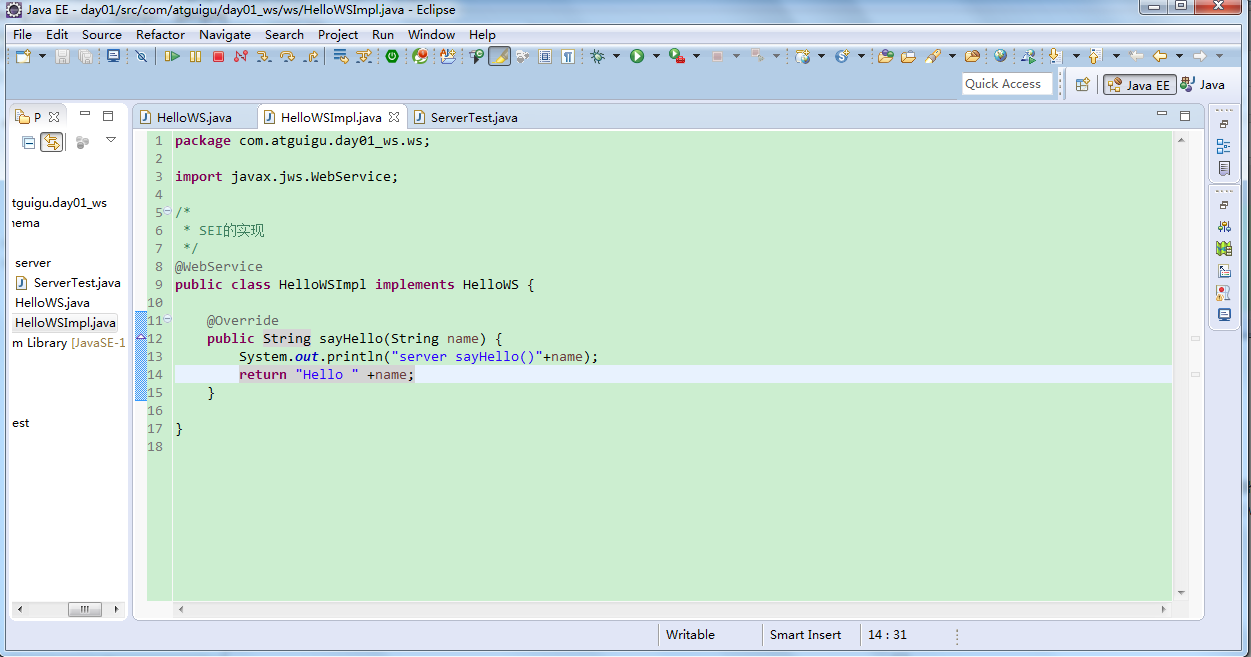

  —— @WebService（SEI（接口）和SEI（接口）的实现类） 见图2 与图3
  —— @WebMethod（SEI中的所有方法）

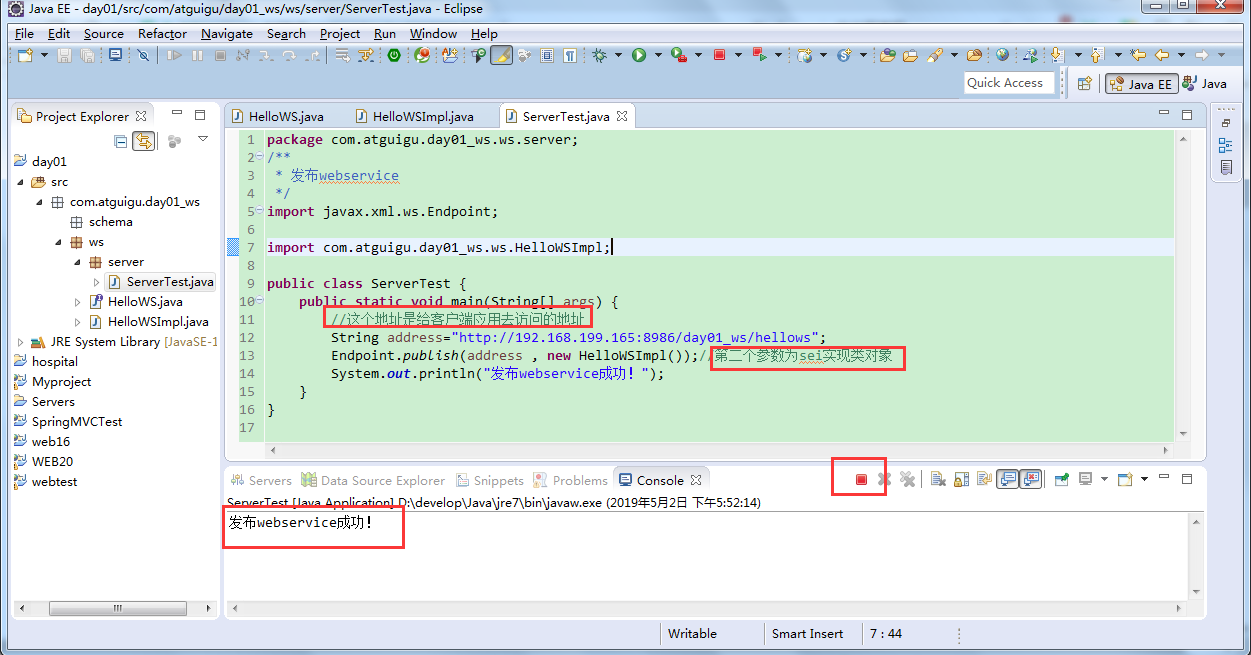

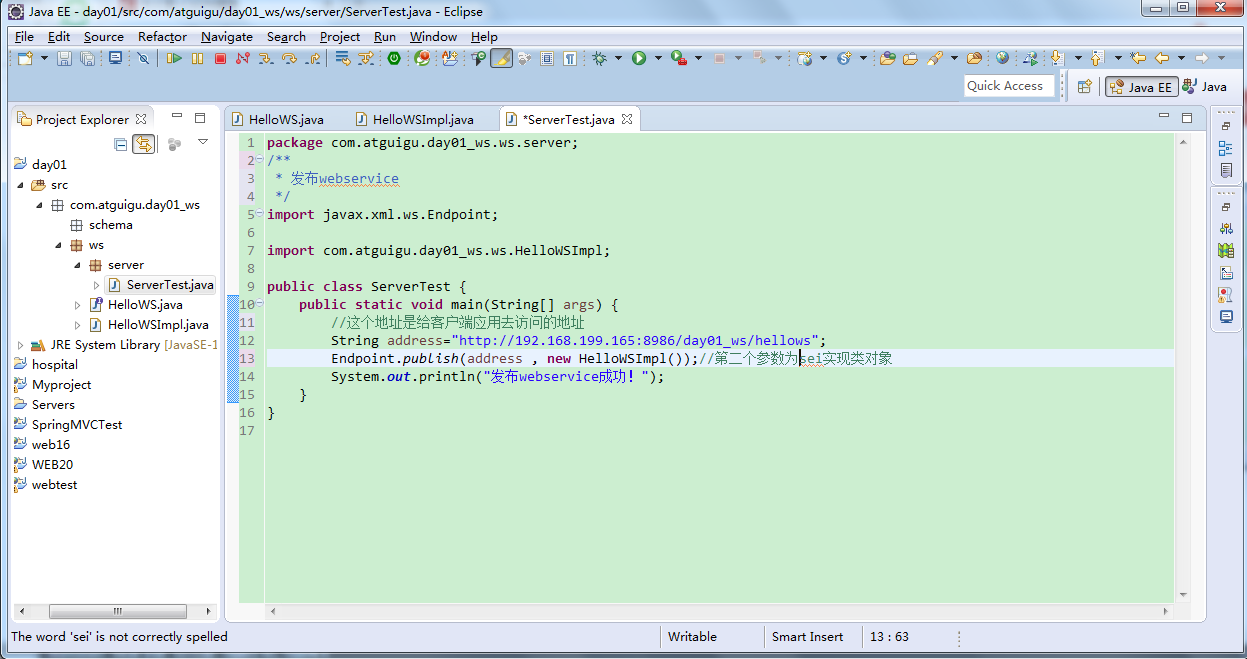

• 发布Web Service 见图4 图5
  —— Endpoint（终端，发布webservice）
  到这里服务器端就开发完成，并且发布完成，接下来就是客户端开发。
  图2

  图3

  图4

  图5

5.2.2 开发客户端

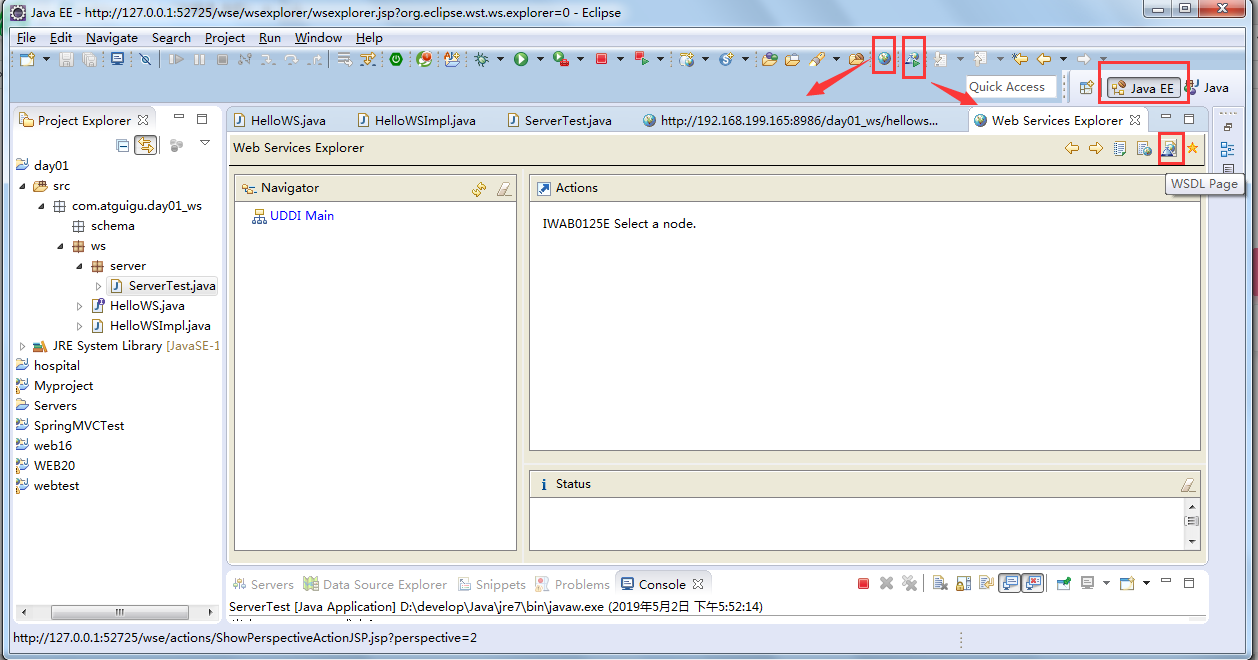

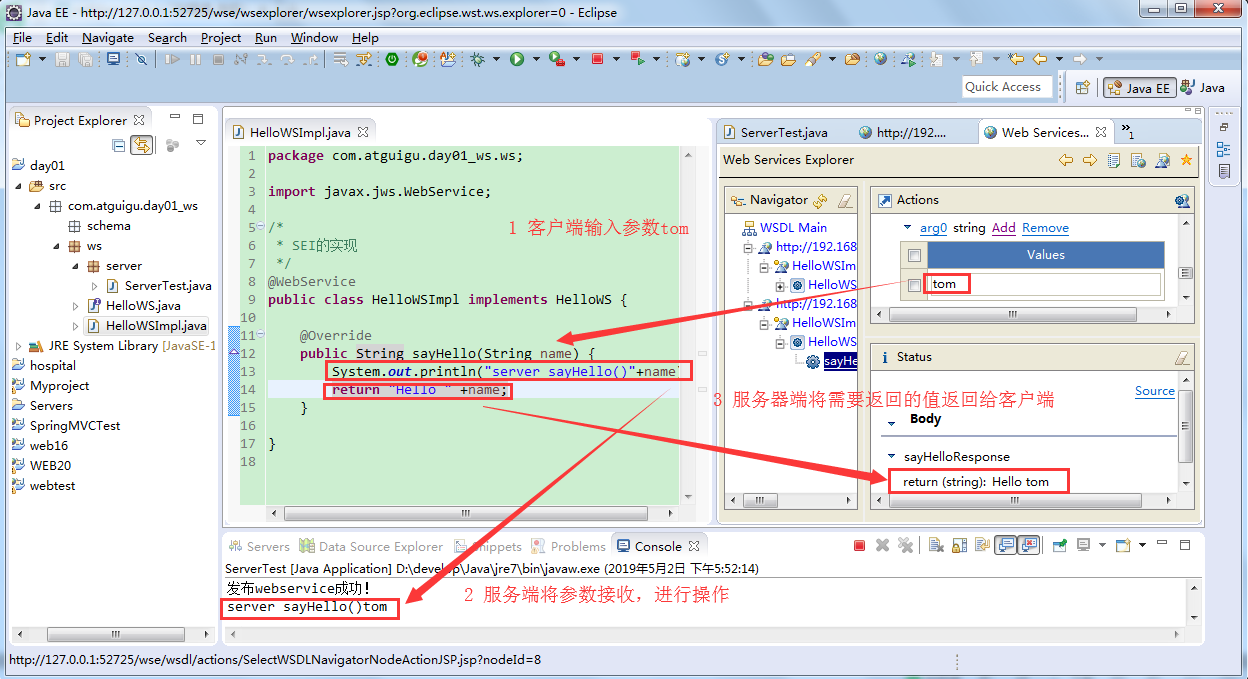

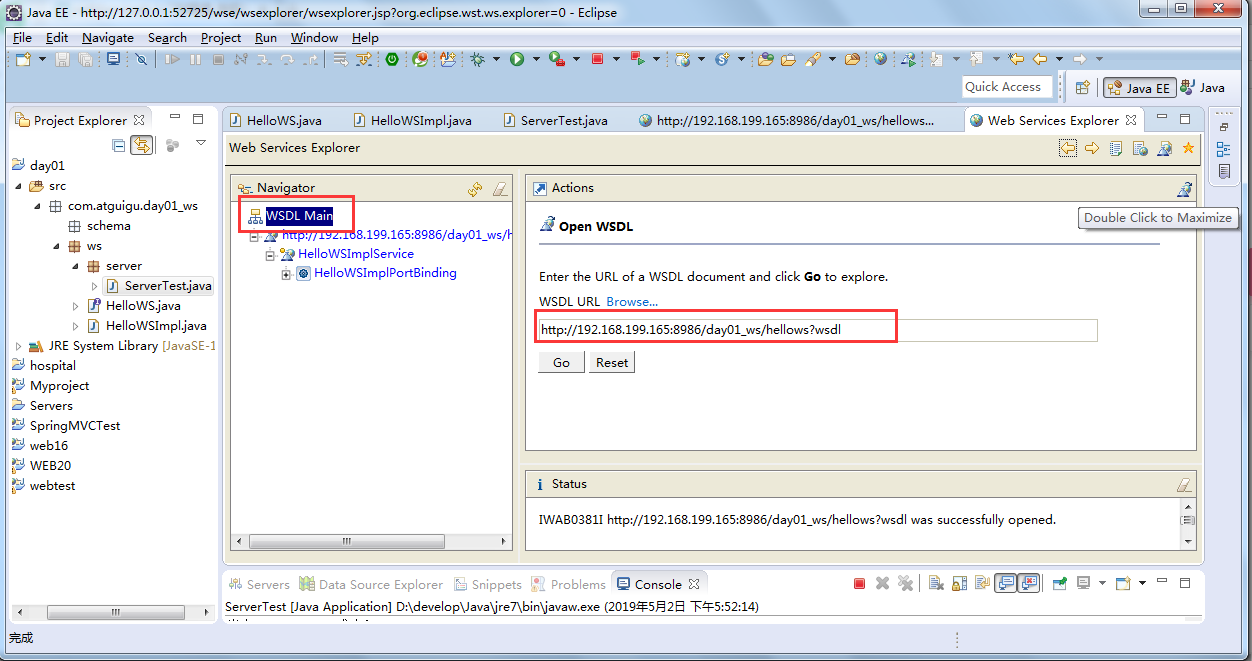

5.2.2.1 使用eclipse提供的web service浏览器访问

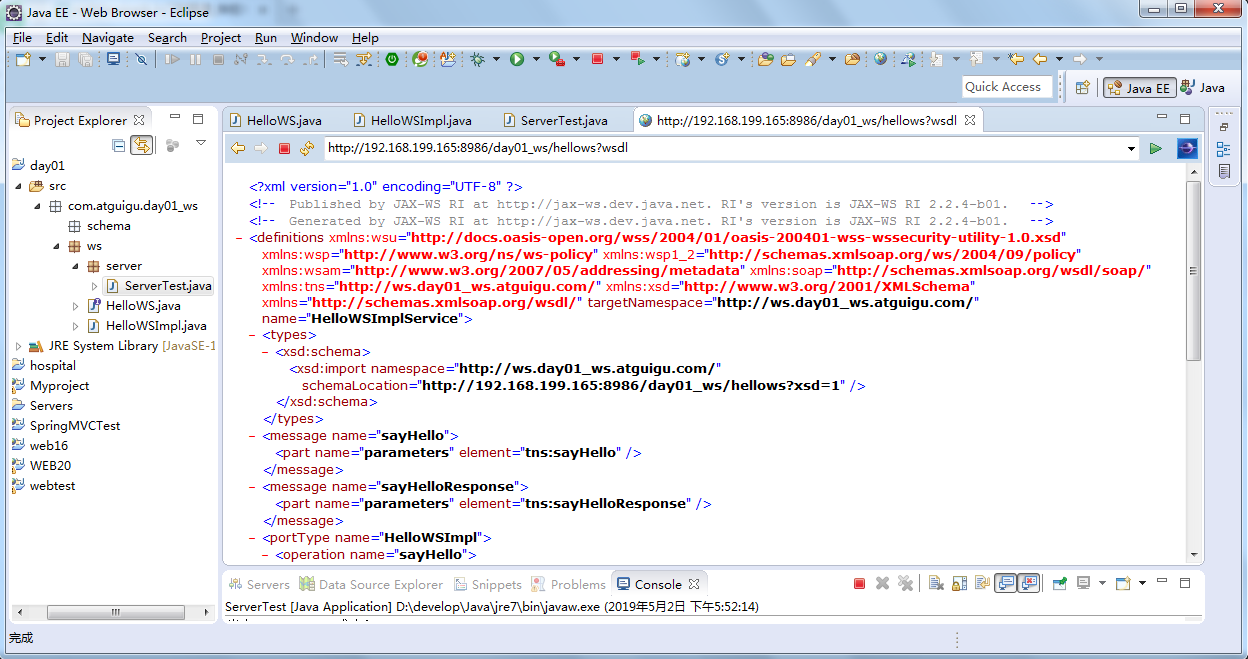

——查看对应的wsdl文档 …?wsdl（一般浏览器）见图6 图7

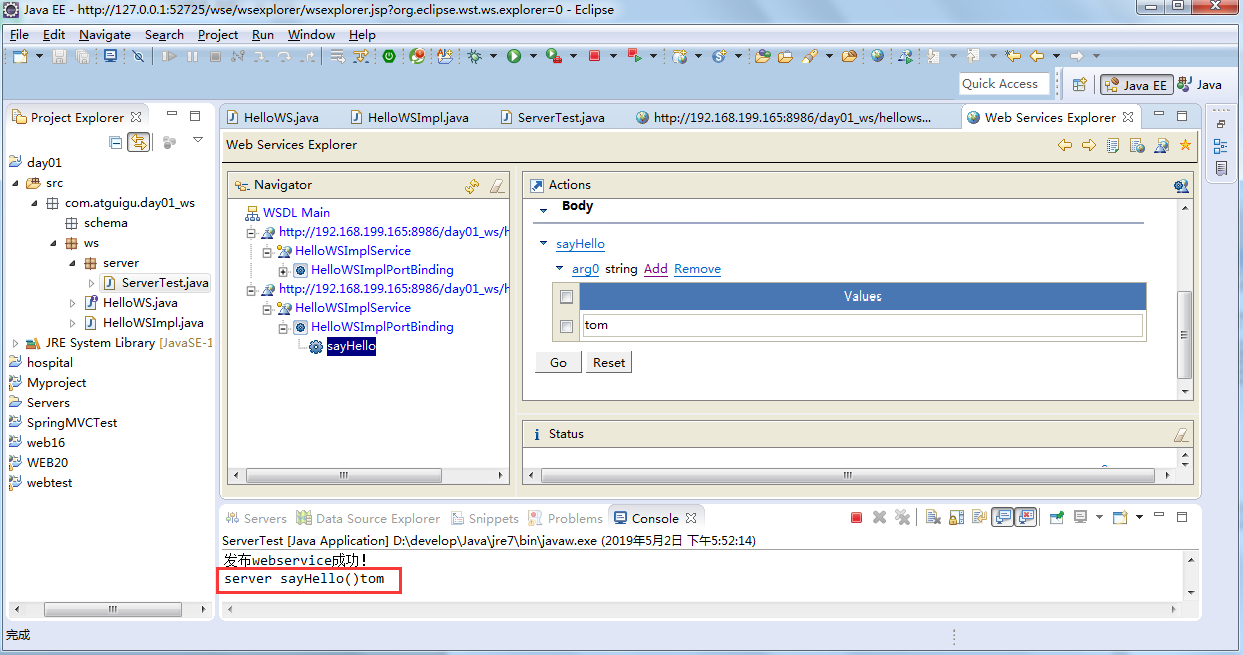

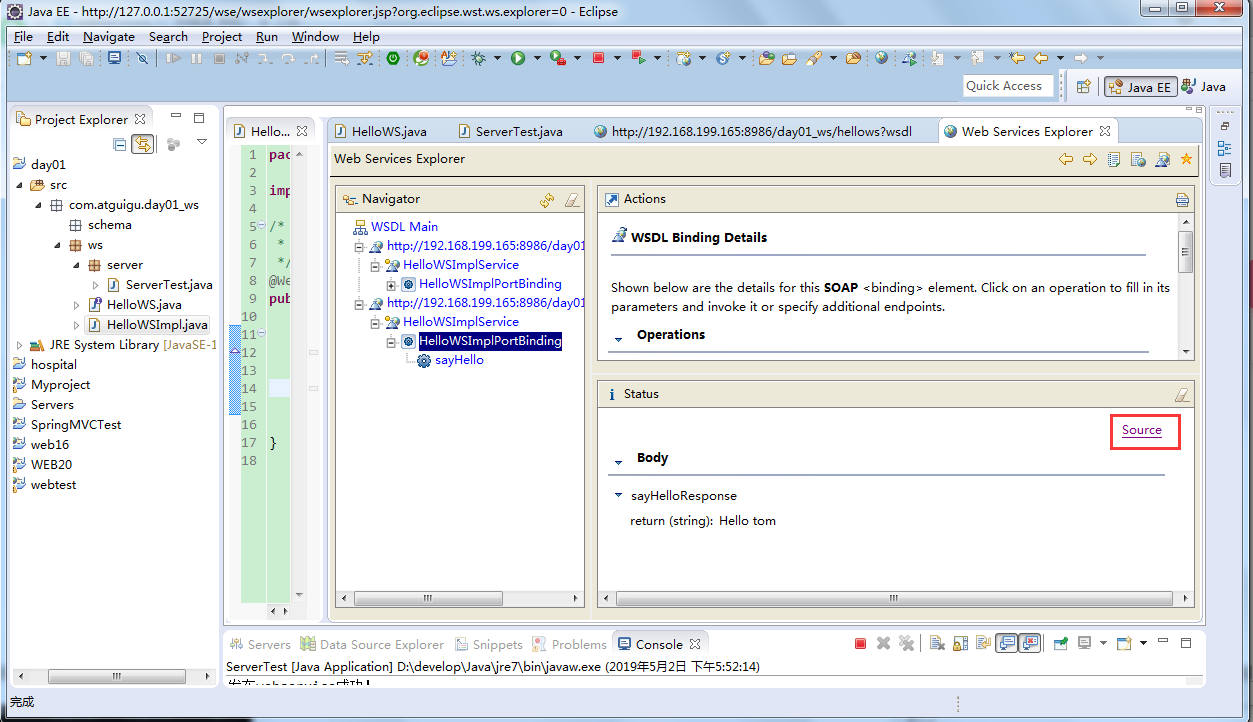

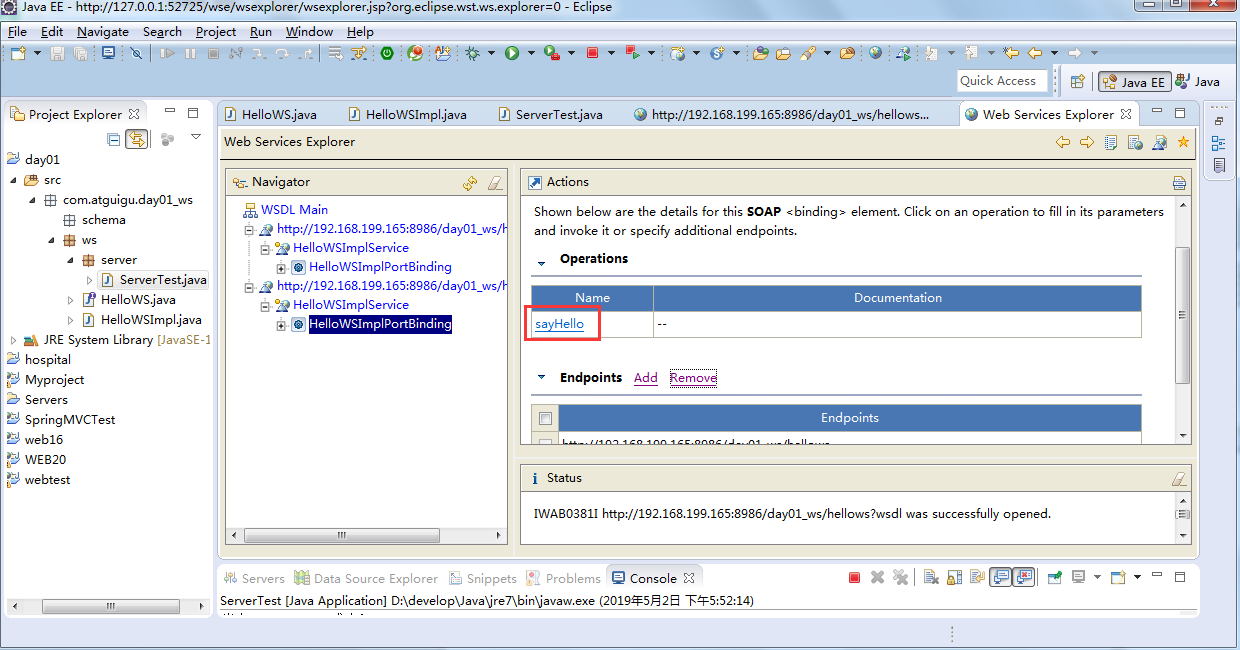

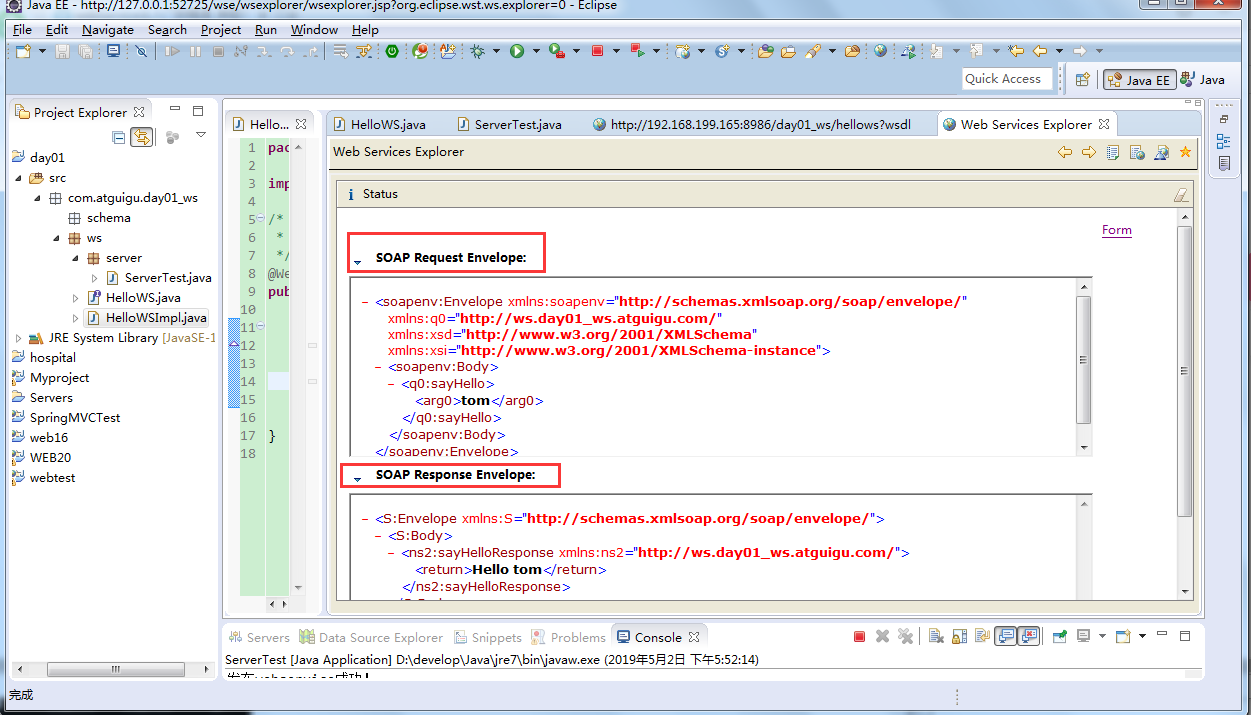

——请求webService并查看请求和响应消息（webservice浏览器）

图6

图7.1/6

图7.2/6
图7.3/6

图7.4/6

图7.5/6

图7.6/6

图8.1/2

图8.2/2

5.2.2.2 方法二(最终的目标是用方法二)

创建客户端应用编码方式访问

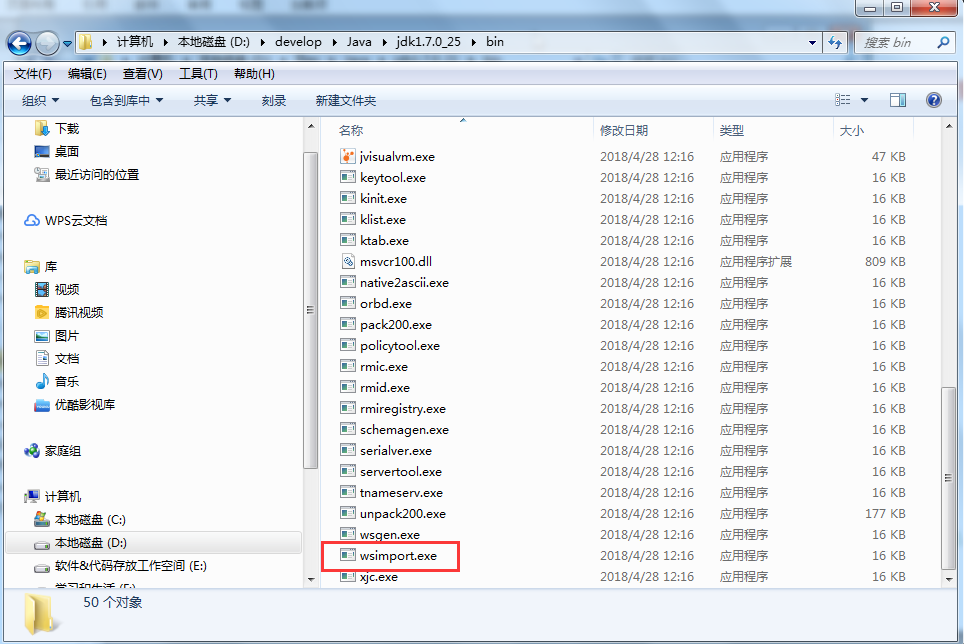

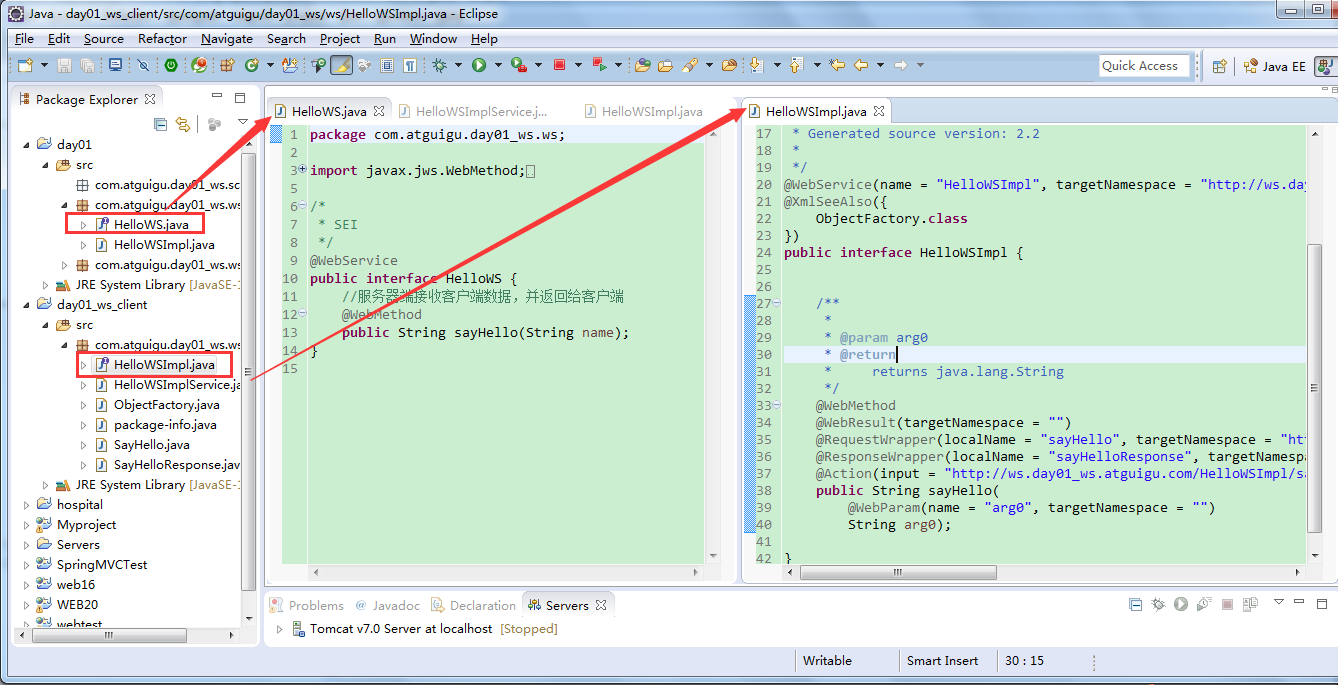

——借助jdk的wsimort.exe工具生成客户端代码： 见图九 见图十 见图十一

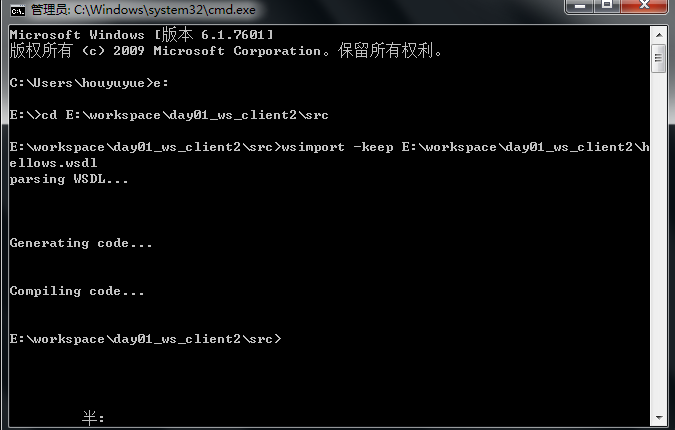

wsimport -keep url //url 为wsdl文件的路径（http://192.168.199.165:8986/day01_ws/hellows?wsdl）通过路径解析服务端数据，生成客户端代码 图十二为生成的客户端代码
——借助生成的代码编写请求代码

图九

图十

图十一

图十二

图十三

5.3 监听请求：使用Eclipse的TCP/IP monito工具（端口转发器）

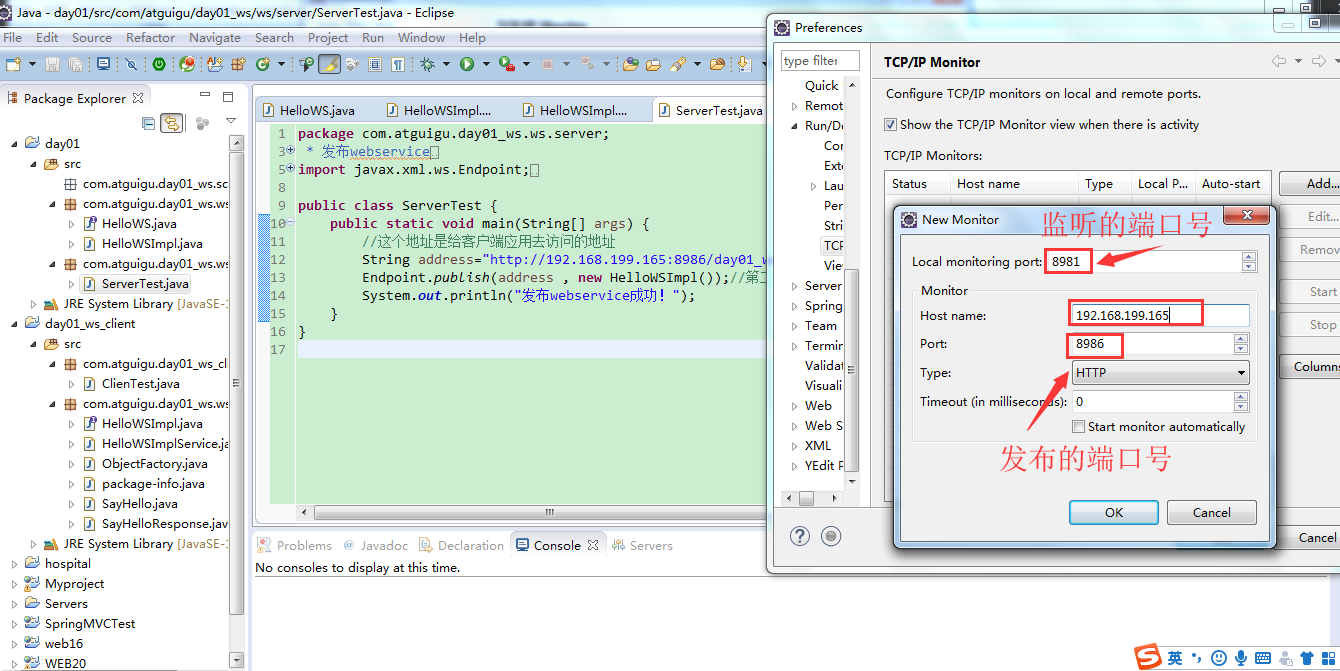

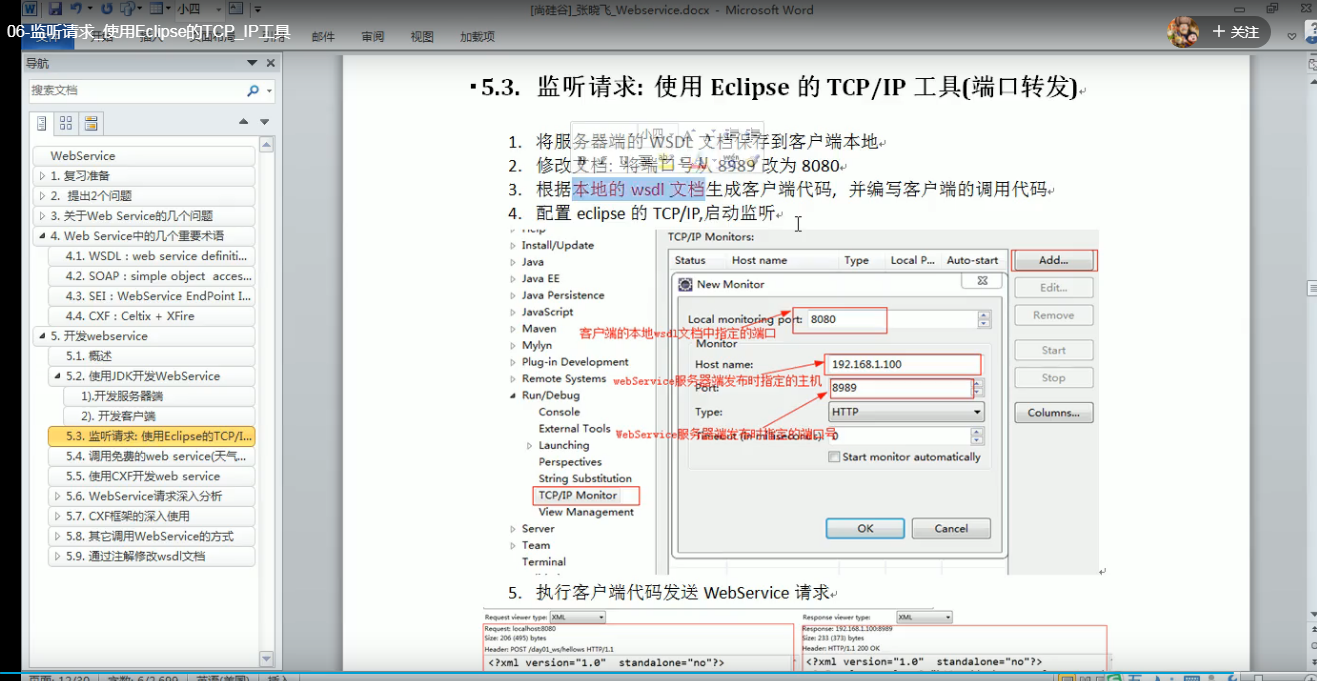

第一步：配置端口转发器（记得看第四步，要启动tcp/ip端口转发器否则会出错）
图十四

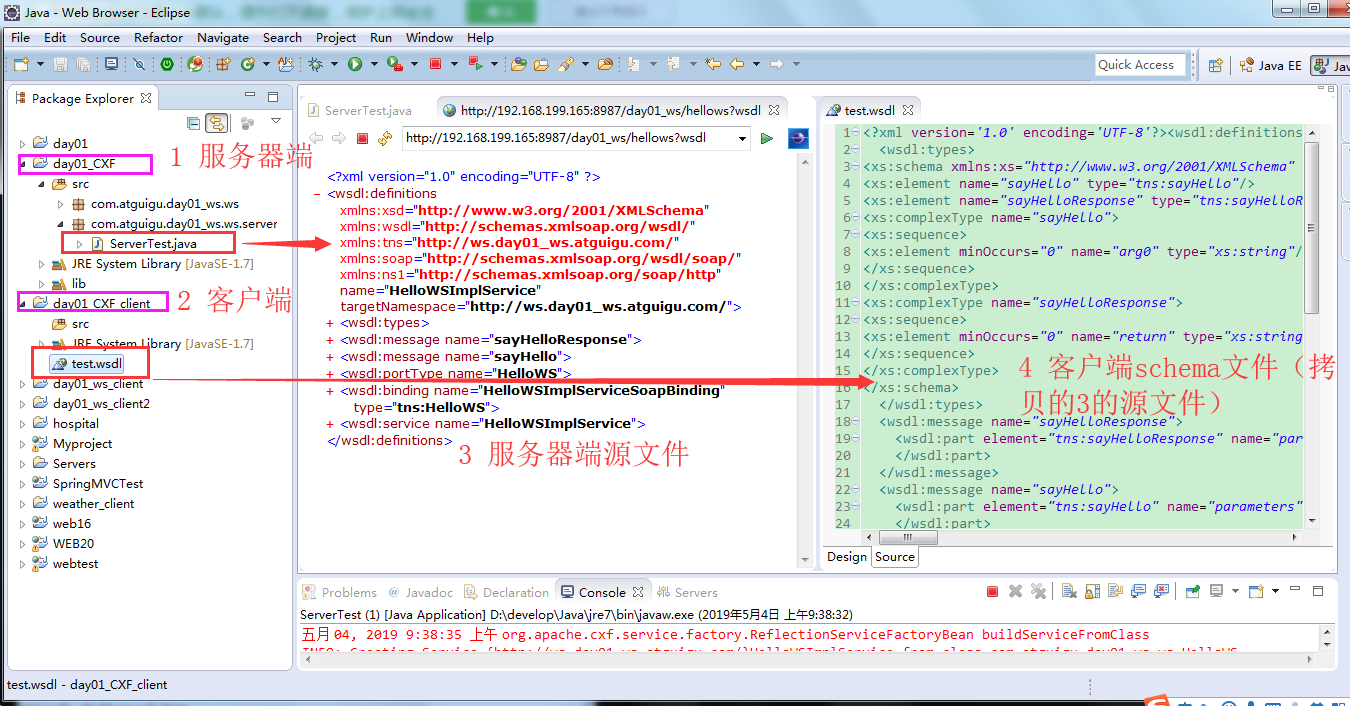

第二步：将wsdl文件保存到本地

图十五

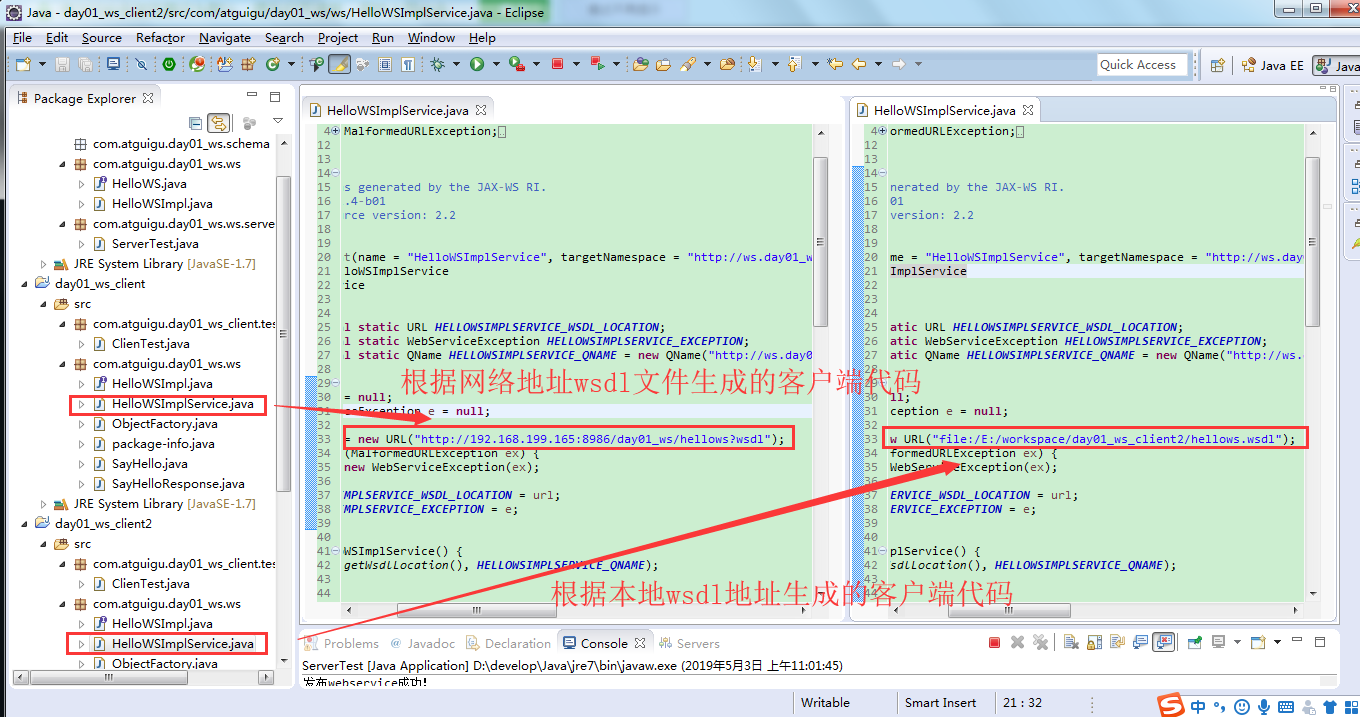

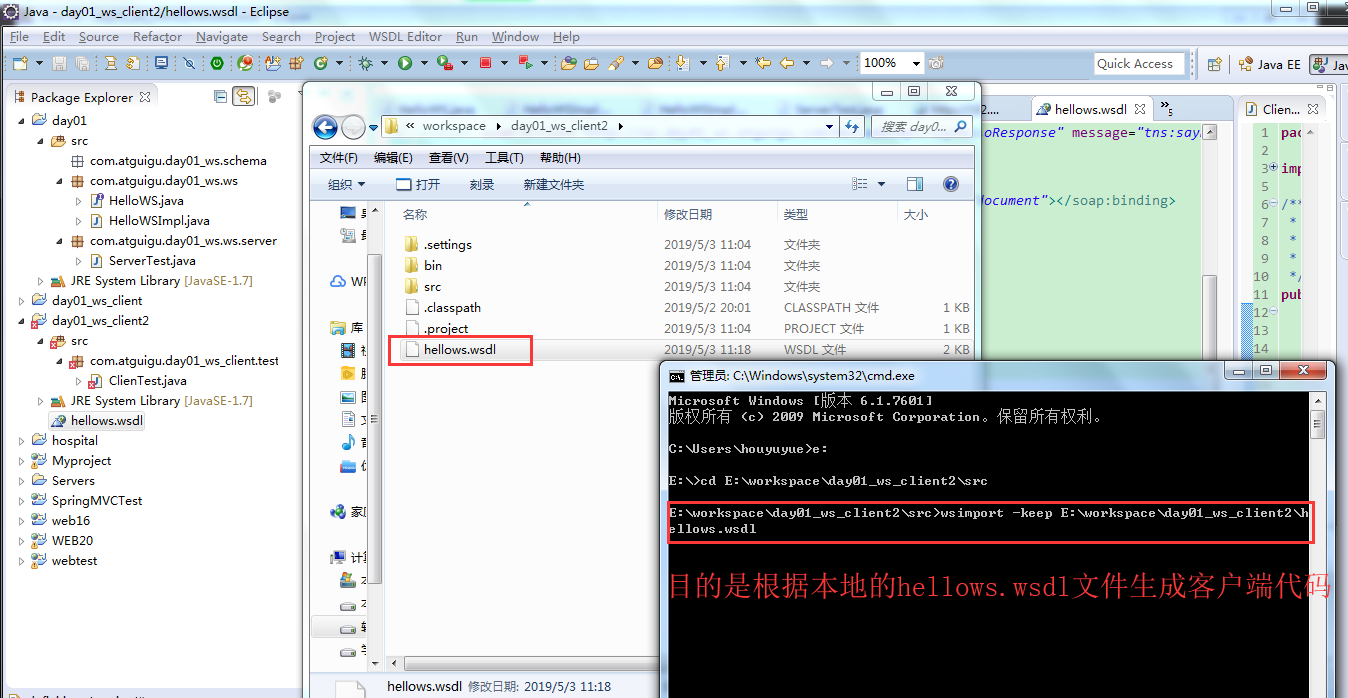

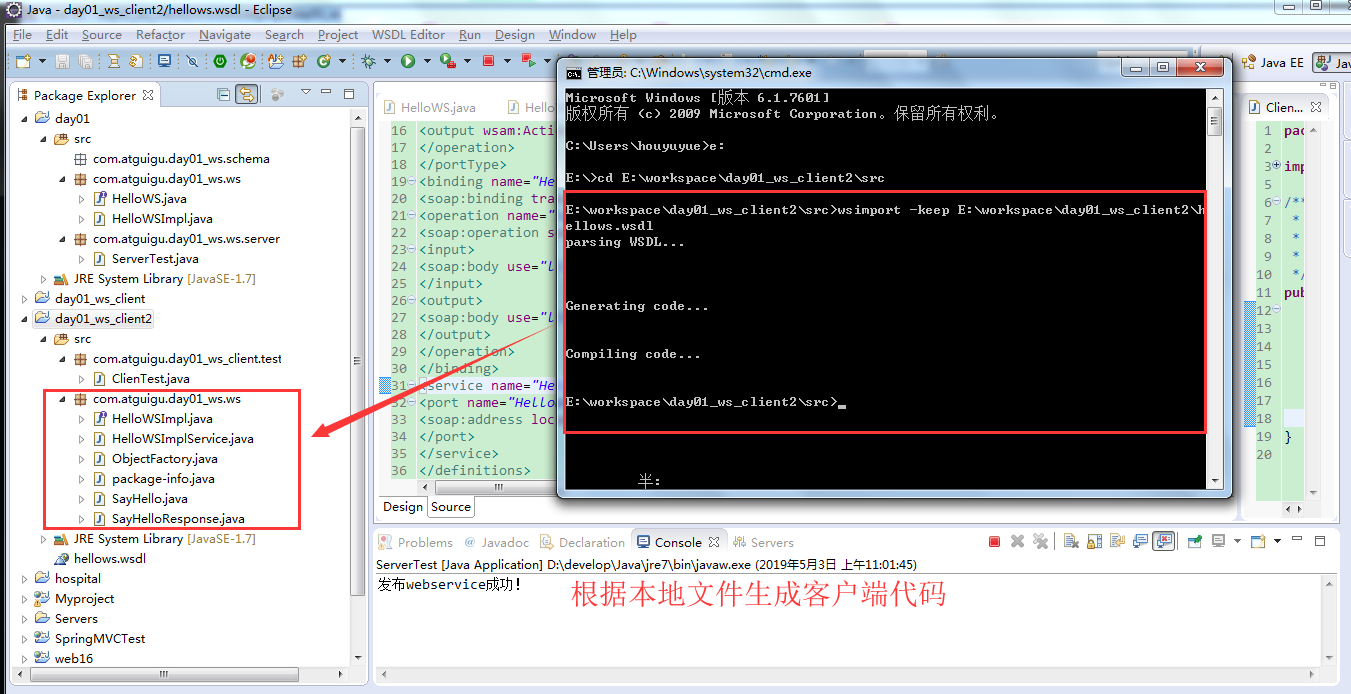

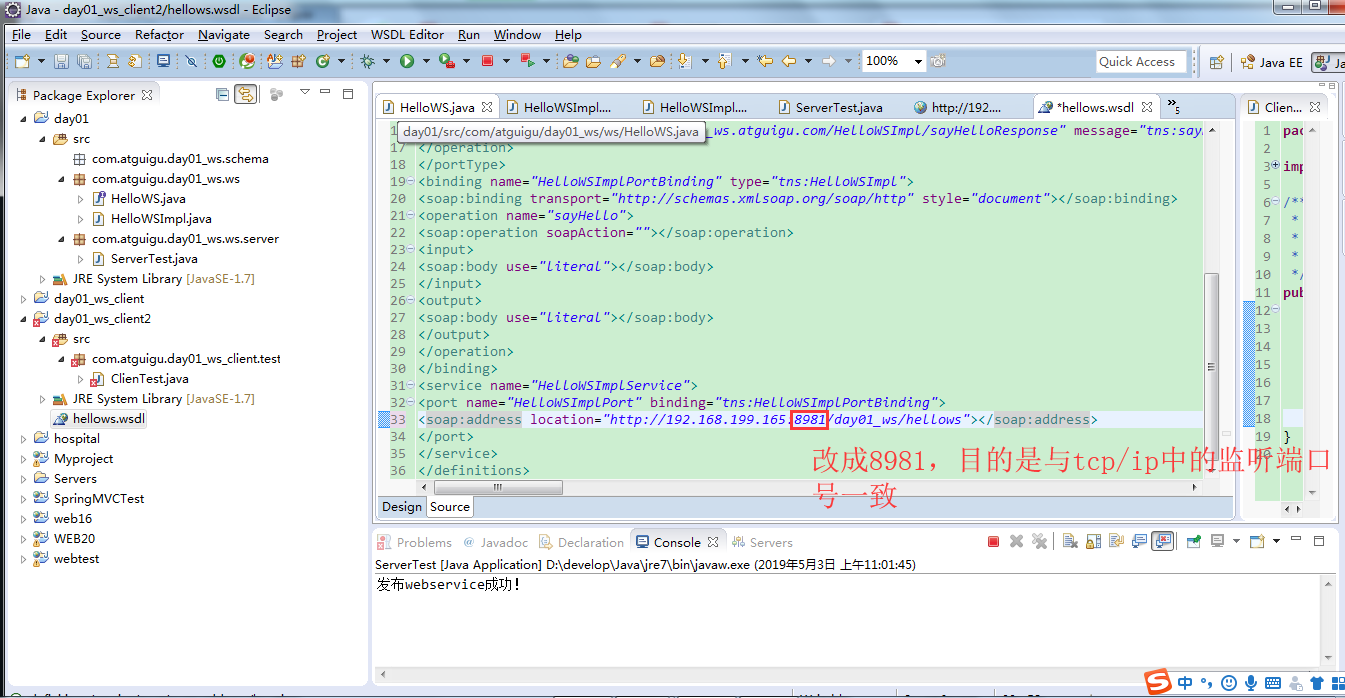

第三步：根据本地文件生成客户端代码

图十六1/2

图十六2/2

图十七

图十八

图十九

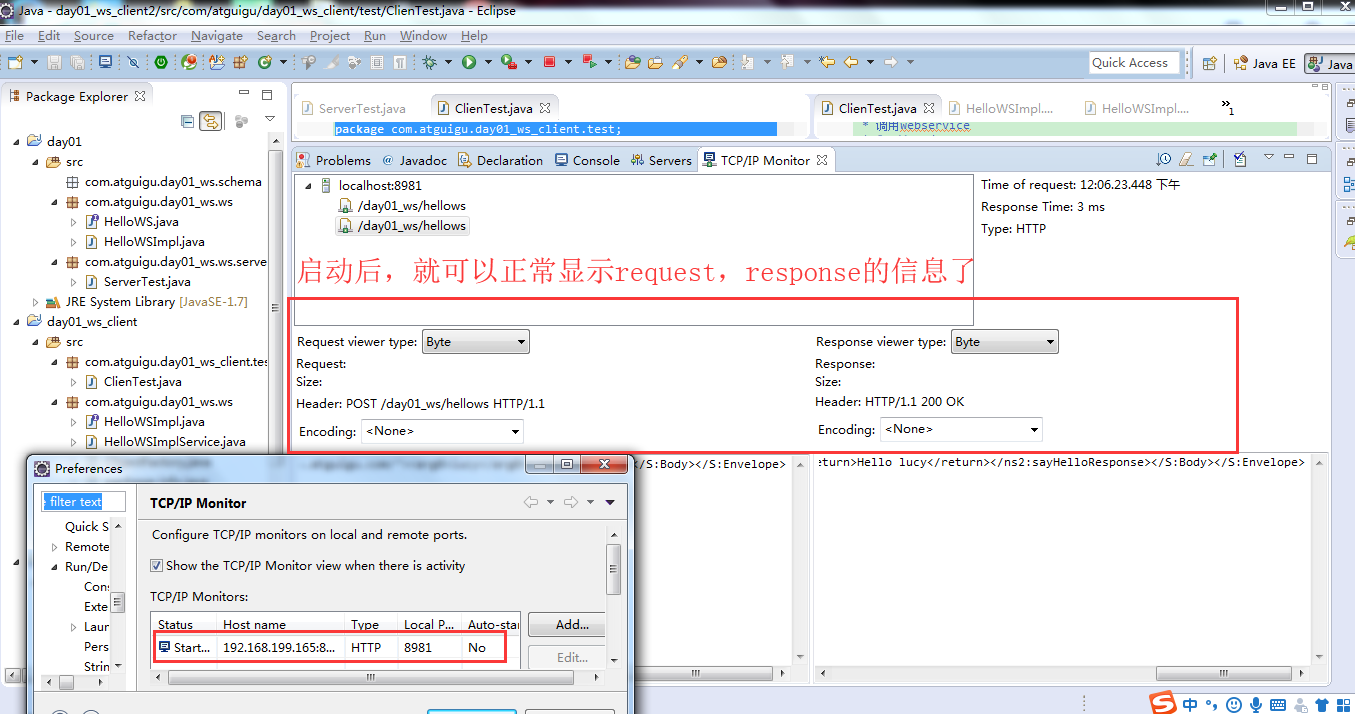

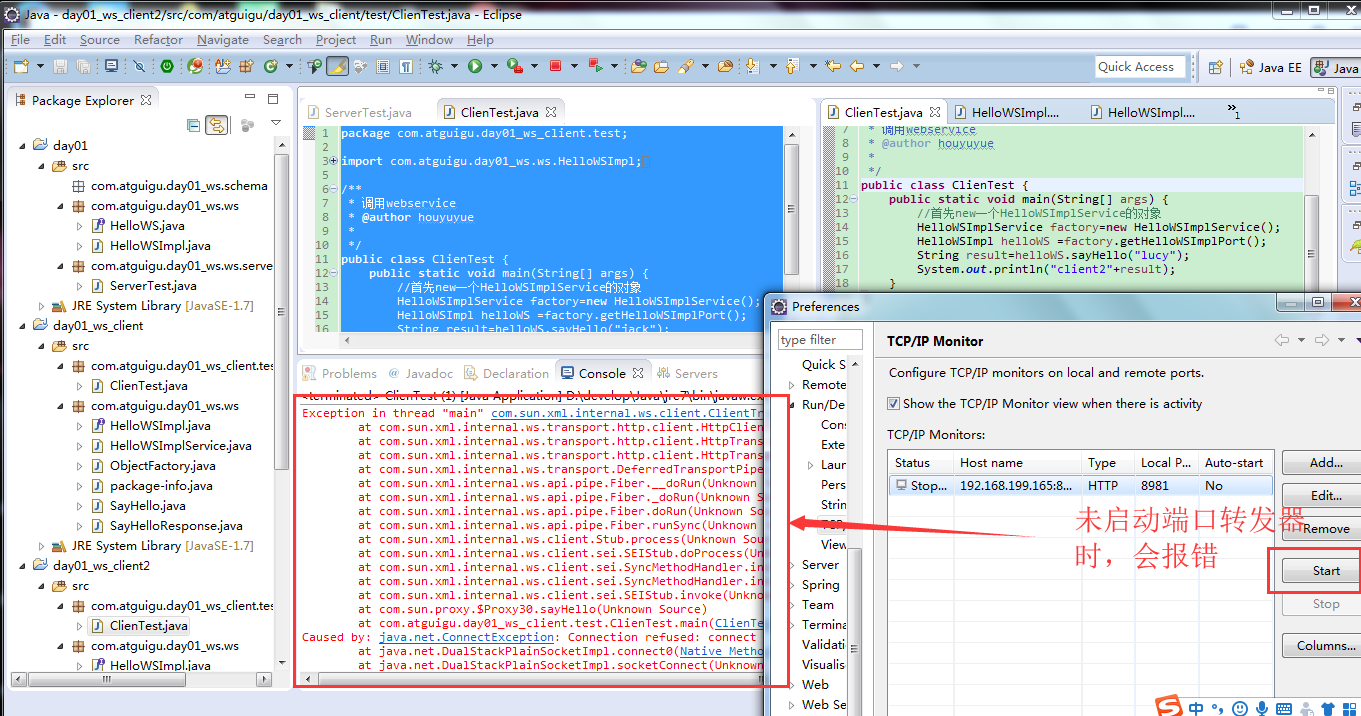

第四步 启动tcp/ip 如果不启动端口转发器会报错 见图二十1/2

图二十1/2
图二十2/2

图二十一

5.4 调用免费的webservice(天气预报)

1 百度“免费WebService”,找到提供天气预报Webservice的网络地址
http://www.webxml.com.cn/WebServices/WeatherWebService.asmx?wsdl

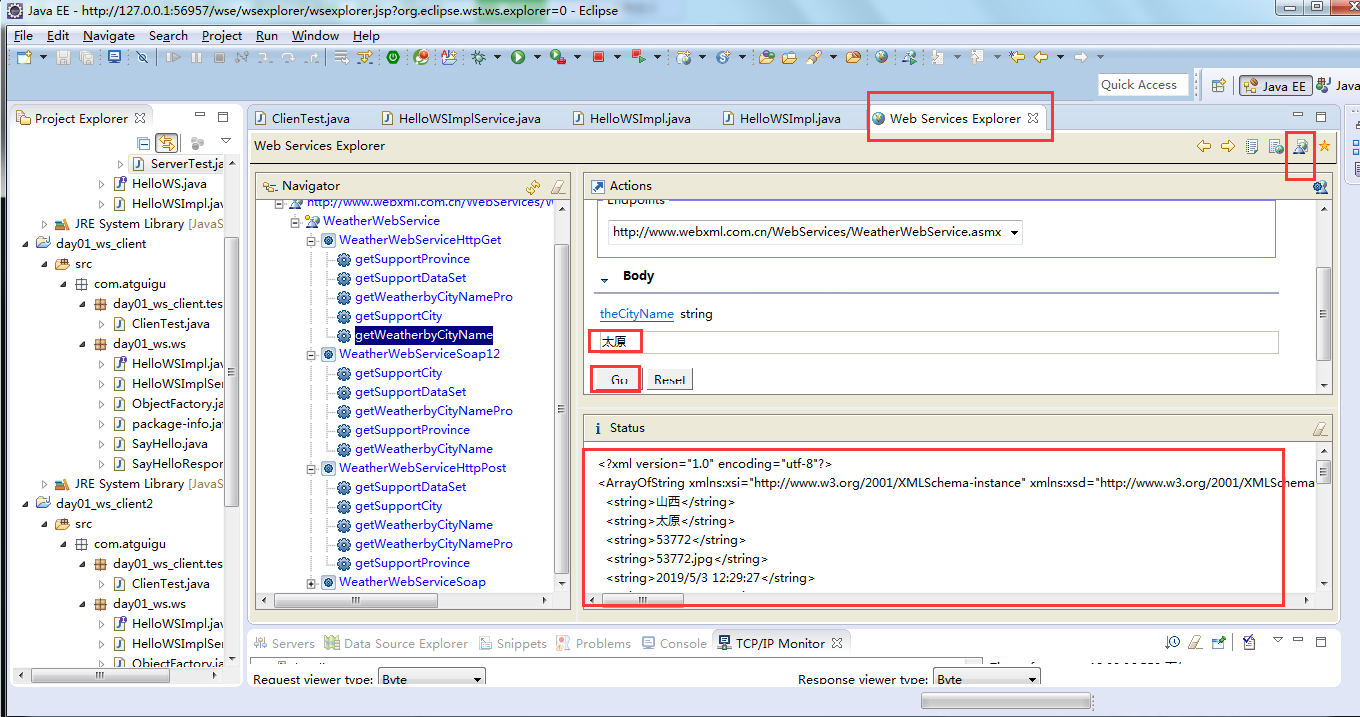

2 使用eclipse的webservice浏览器访问 见图二十二

3 客户端编码方式访问

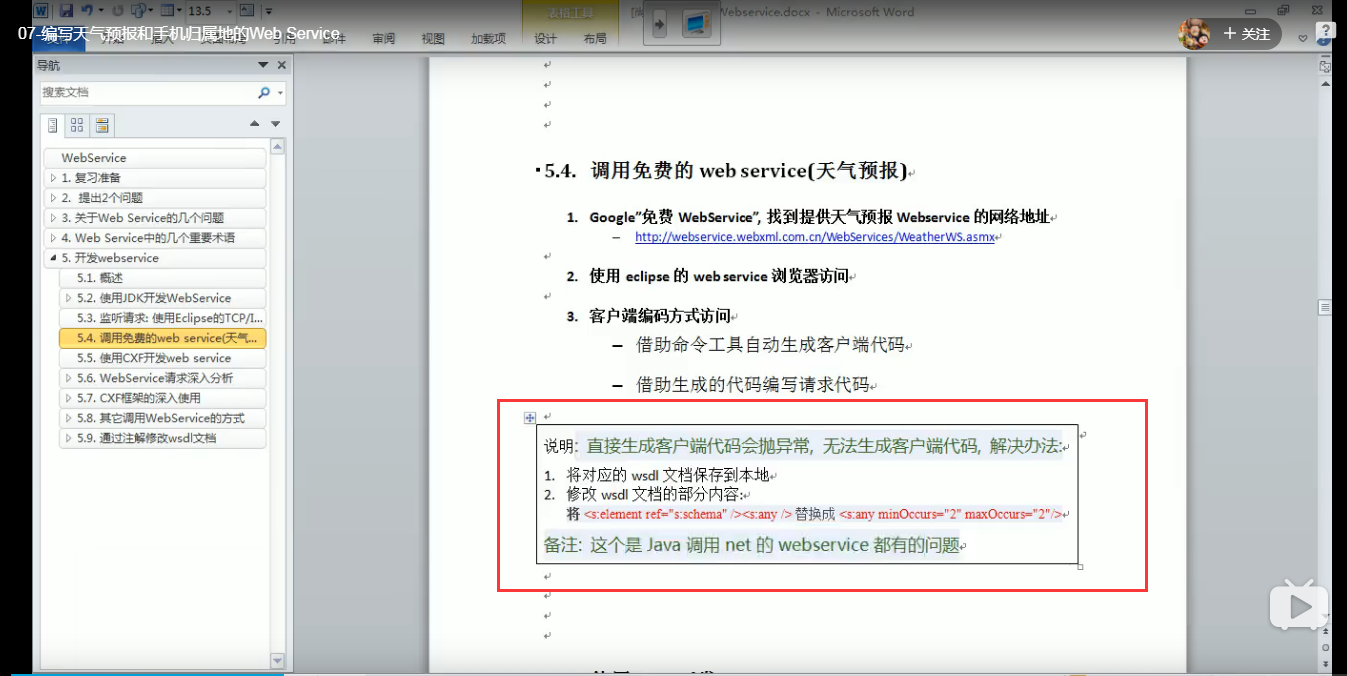

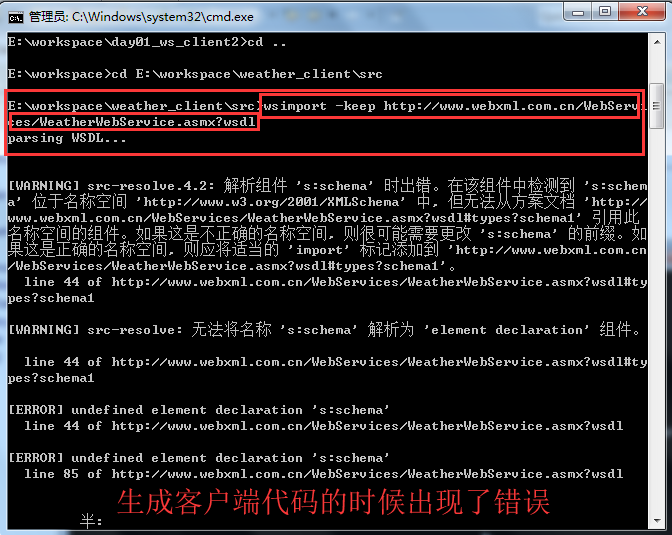

——借助命令工具自动生成客户端代码 见图二十三1/2
解决办法 将 <s:element ref=“s:schema” />
<s:any /> 替换成
<s:any minOccurs=“2” maxOccurs=“2” />
见 图二十四2/2

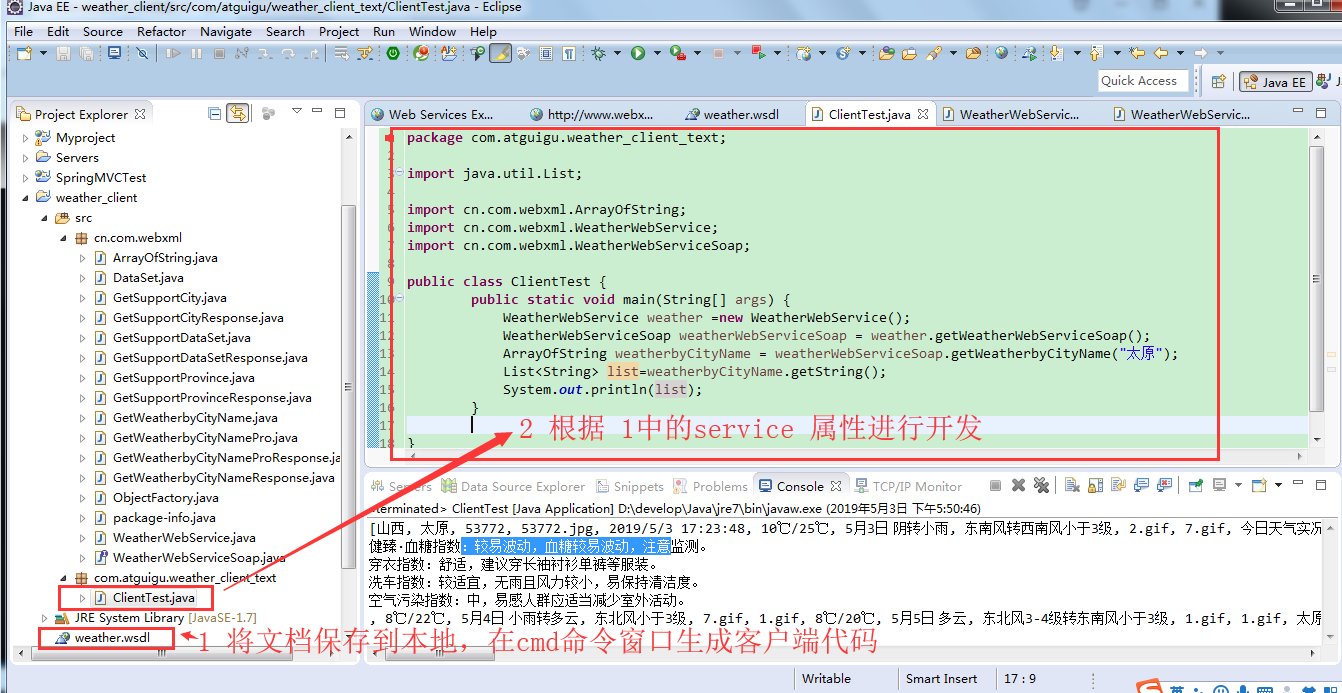

——借助生成的代码编写请求代码

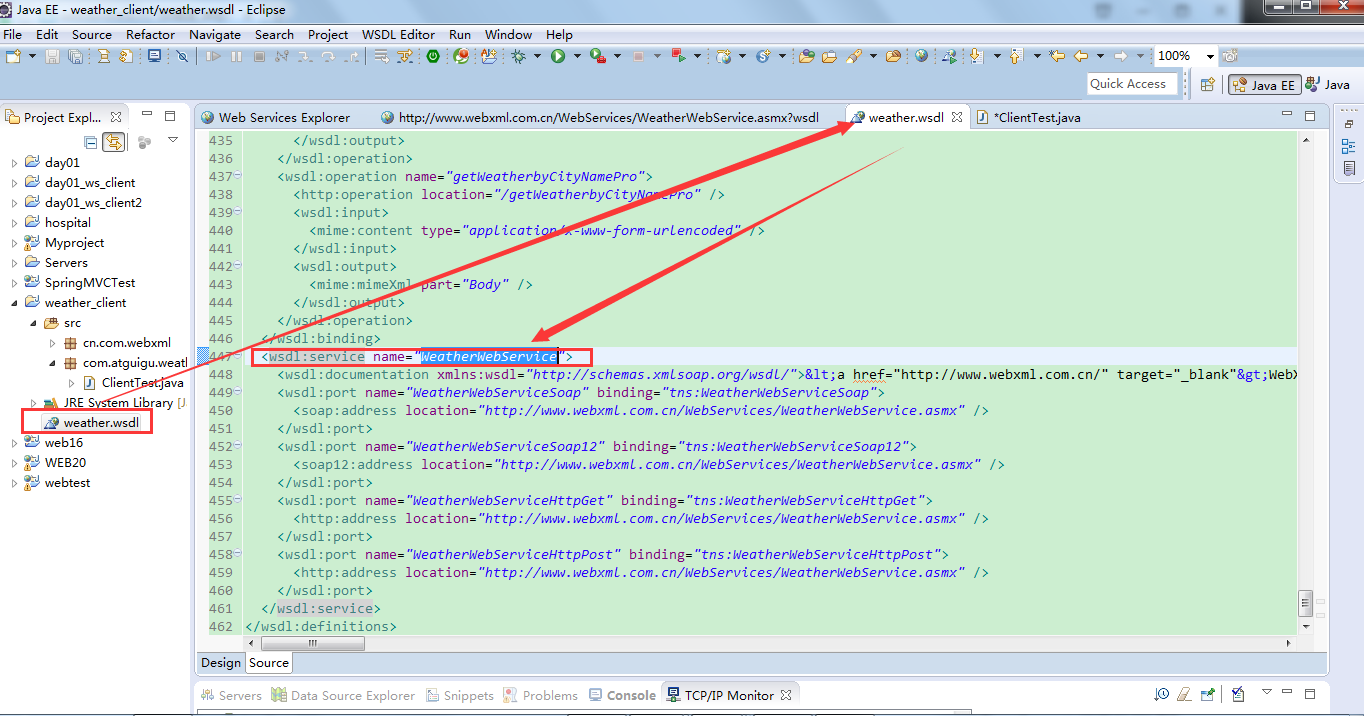

找到wsdl:service name=“值” 图二十五

图二十二

图二十三1/2

图二十四2/2

图二十五

图二十六

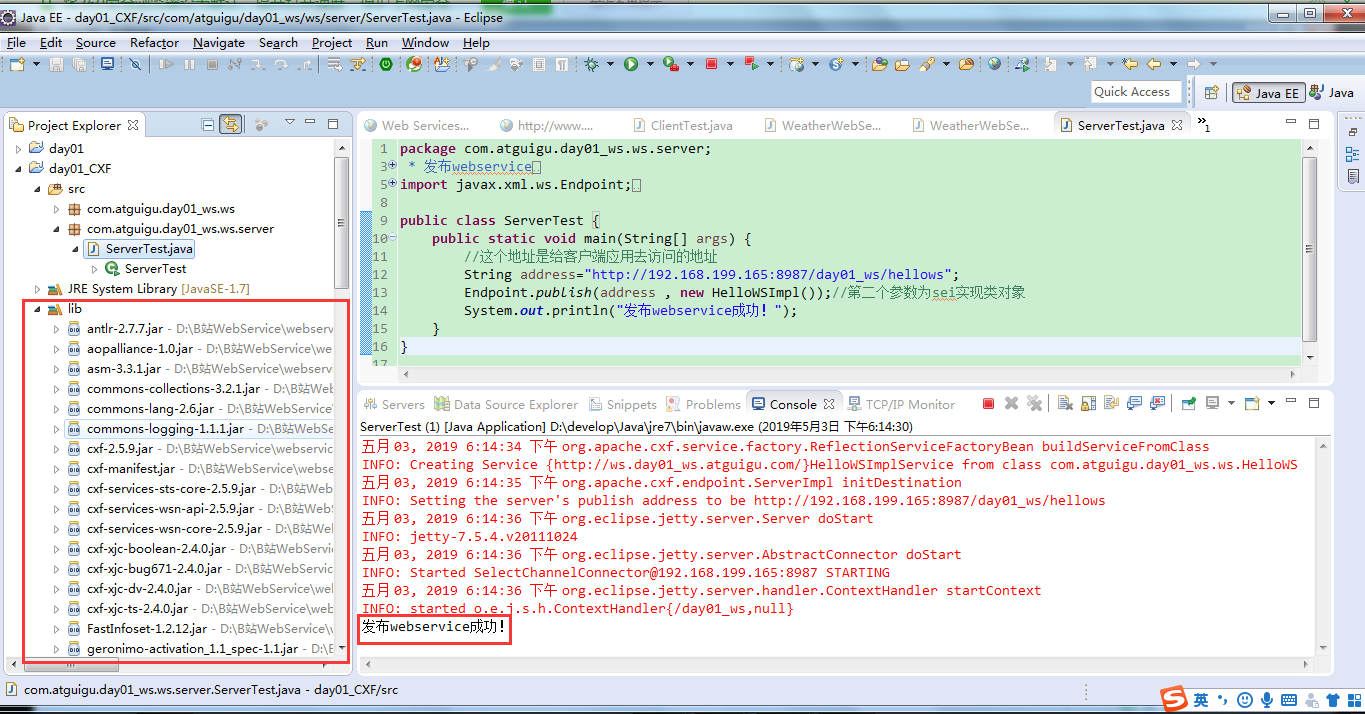

5.5 使用CXF开发web service(相对于之前的开发为基于jdk开发说的)

加入cxf的jar包即可，其他的不需要改动。如图二十七

图二十七

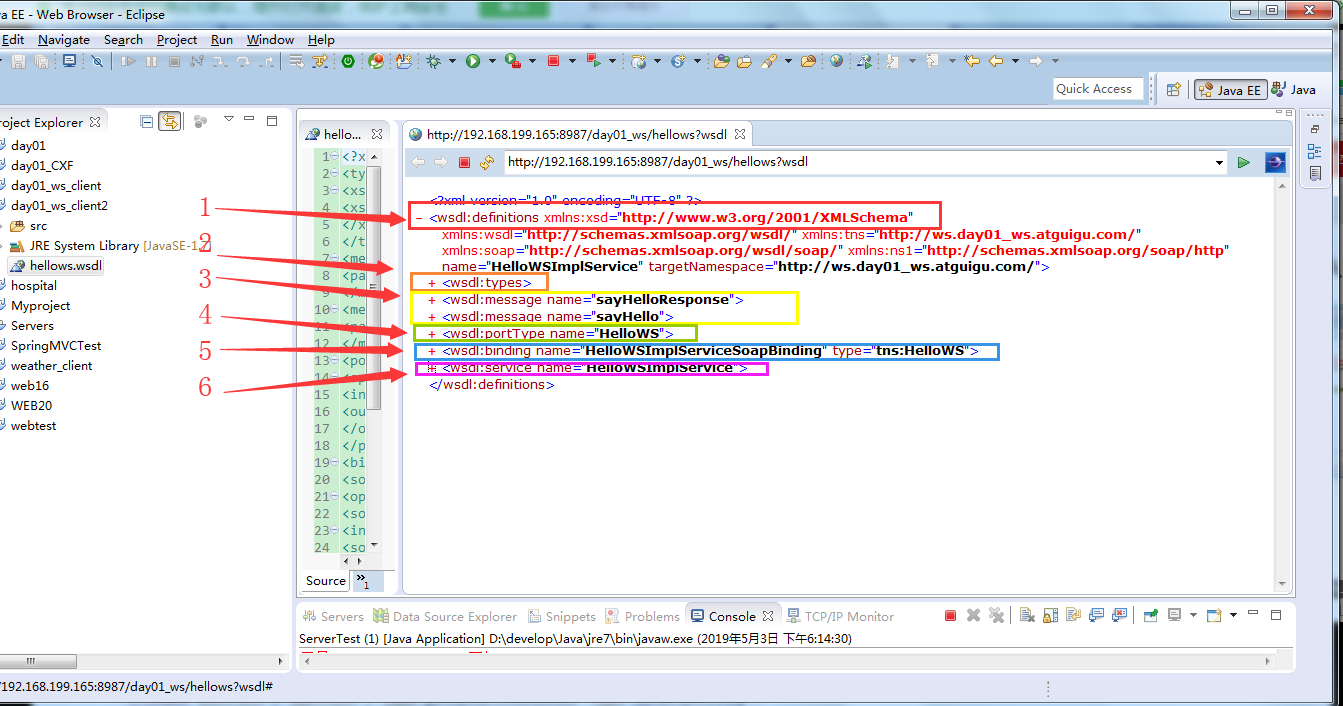

5.6 webservice请求深入解析

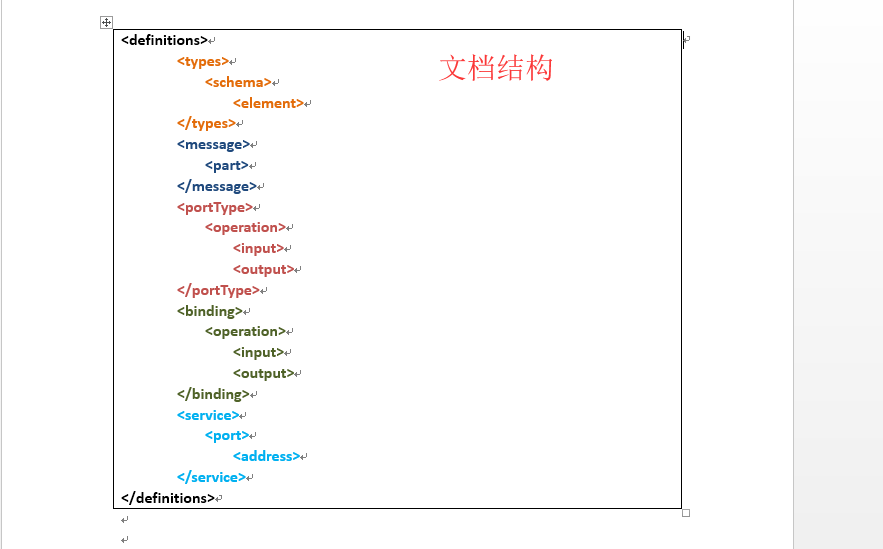

图二十八
<definitions>定义
<type>类型
<message>消息
<portType>端口类型， 也就是接口 一个接口就是一个端口类型
<binding>绑定 ， 接口的实现类
<service>服务

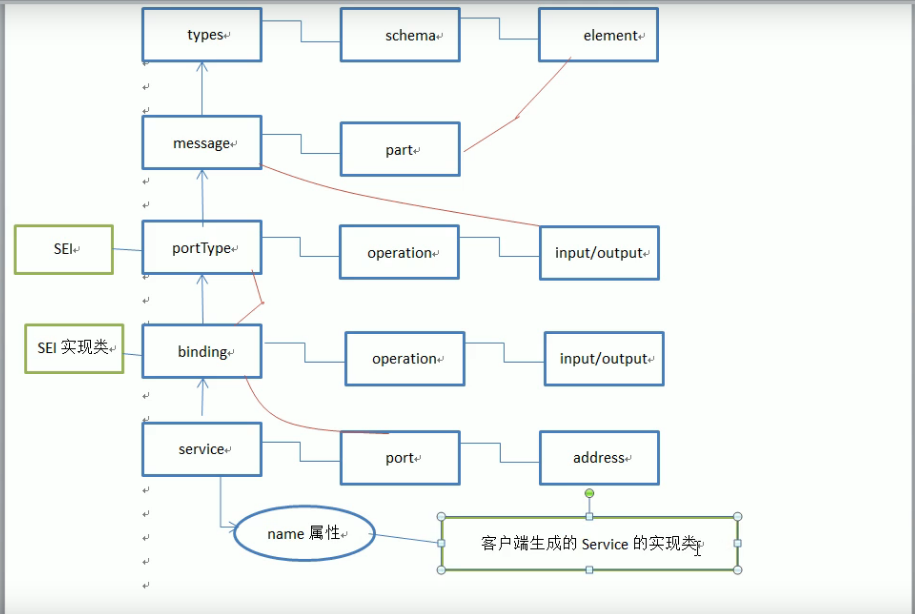

图二十九

图三十

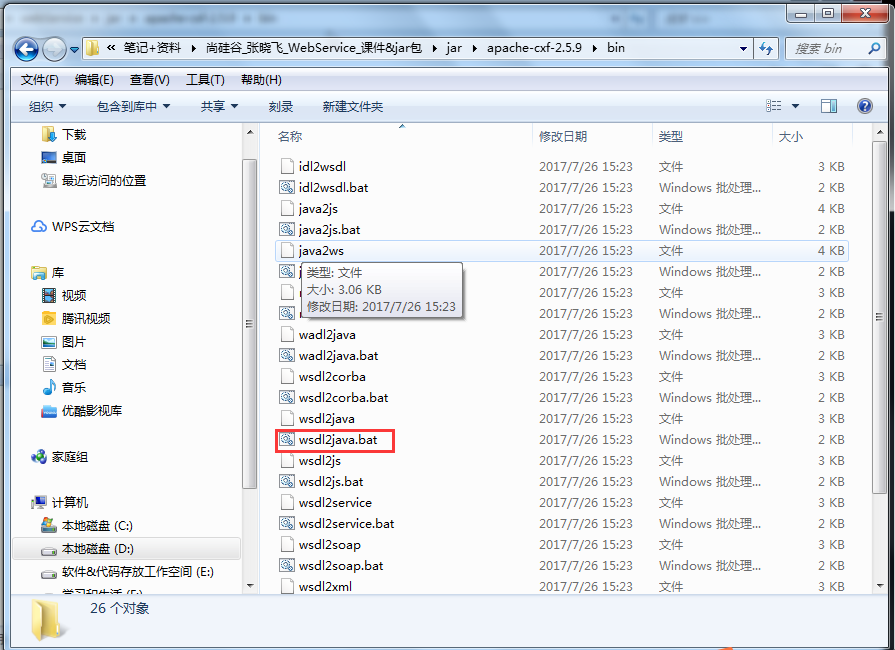

5.6.1 接图三十之后生成客户端代码，不用jdk命令（wsimport -keep url）而用wsdl2java.bat见图三十一

根据请求文档来写代码。
第一步：将D:cxfapache-cxf-2.5.9bin配置到环境变量path最开头。

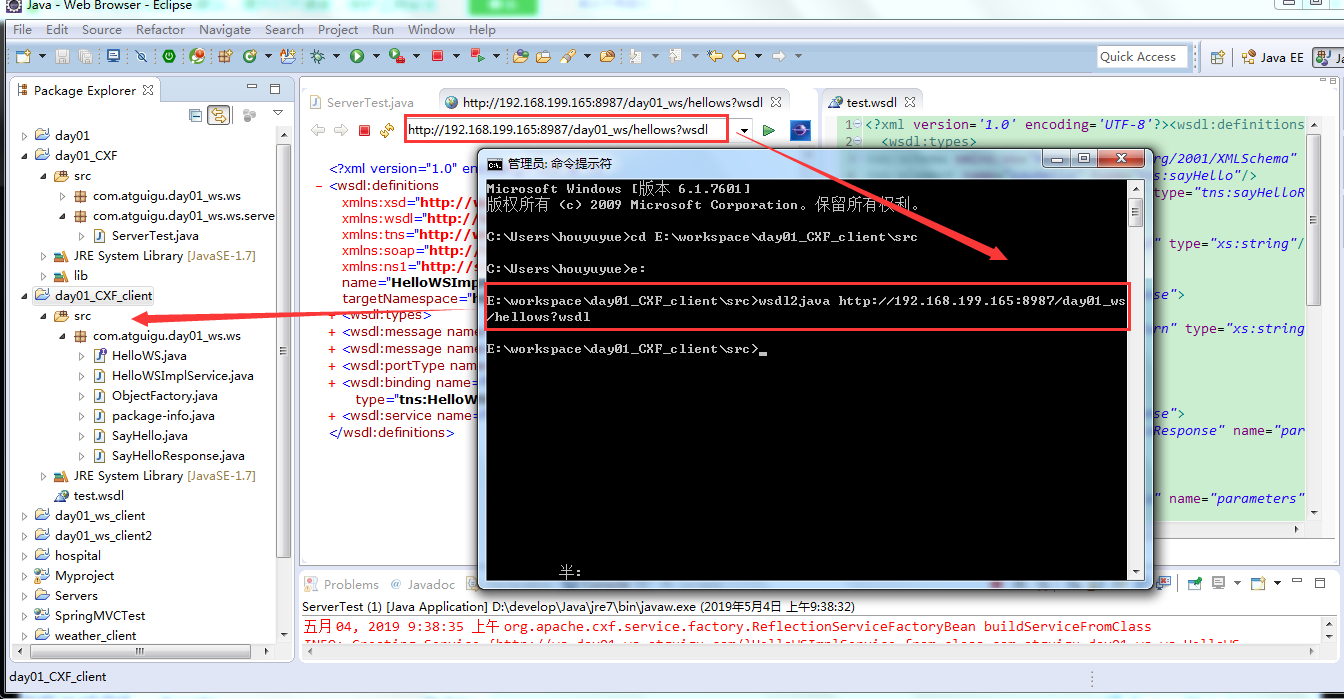

第二步：执行wsdl2java url 见图三十二
第三步：建客户端包，写main函数

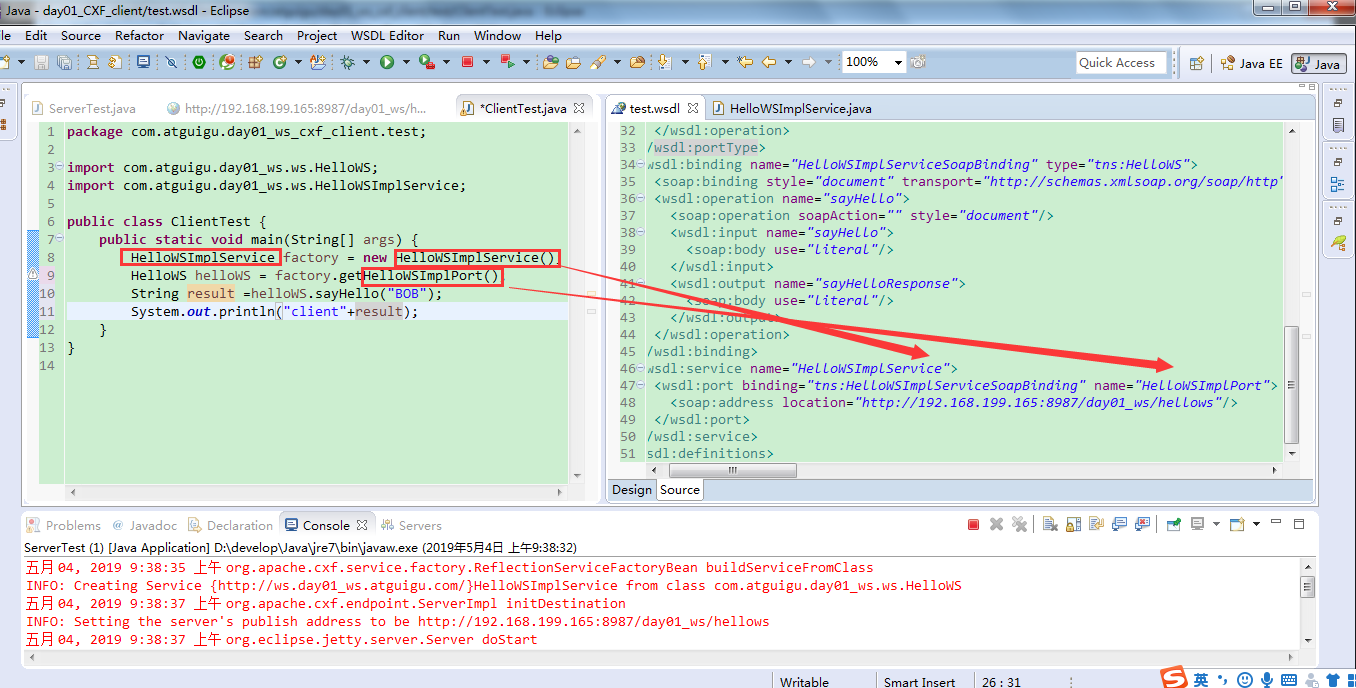

第四步：根据 wsdl:service name=“HelloWSImplService” 写工厂类 见图三十三
根据wsdl:port binding=“tns:HelloWSImplServiceSoapBinding” name=“HelloWSImplPort” 写getHelloWSImplPort方法

图三十一

图三十二

图三十三

5.6.2 看请求与相应的结构

• <soapenv:Envelope xmlns:soapenv=“http://schemas.xmlsoap.org/soap/envelope/” xmlns:q0=“http://ws.day01_ws.atguigu.com/” xmlns:xsd=“http://www.w3.org/2001/XMLSchema” xmlns:xsi=“http://www.w3.org/2001/XMLSchema-instance”>
• soapenv:Body
• q0:sayHello
  BB
  </q0:sayHello>
  </soapenv:Body>
  </soapenv:Envelope>

  图三十四`

相应结构分析。

<?xml version='1.0' encoding='UTF-8'?>
<wsdl:definitions xmlns:xsd="http://www.w3.org/2001/XMLSchema"
	xmlns:wsdl="http://schemas.xmlsoap.org/wsdl/" xmlns:tns="http://ws.day01_ws.atguigu.com/"
	xmlns:soap="http://schemas.xmlsoap.org/wsdl/soap/" xmlns:ns1="http://schemas.xmlsoap.org/soap/http"
	name="HelloWSImplService" targetNamespace="http://ws.day01_ws.atguigu.com/">
	<wsdl:types>
		<xs:schema xmlns:xs="http://www.w3.org/2001/XMLSchema"
			xmlns:tns="http://ws.day01_ws.atguigu.com/" elementFormDefault="unqualified"
			targetNamespace="http://ws.day01_ws.atguigu.com/" version="1.0">

     		<!--
     		用于请求
     			<sayHello>
     				<arg0>string</arg0>
     			</sayHello>
     		用于响应
     			<sayHelloResponse>
     				<return>string</return>
     			</sayHelloResponse>
     		-->
			<xs:element name="sayHello" type="tns:sayHello" />
			<xs:element name="sayHelloResponse" type="tns:sayHelloResponse" />
			<xs:complexType name="sayHello">
				<xs:sequence>
					<xs:element minOccurs="0" name="arg0" type="xs:string" />
				</xs:sequence>
			</xs:complexType>
			<xs:complexType name="sayHelloResponse">
				<xs:sequence>
					<xs:element minOccurs="0" name="return" type="xs:string" />
				</xs:sequence>
			</xs:complexType>
		</xs:schema>
	</wsdl:types>

	<!--

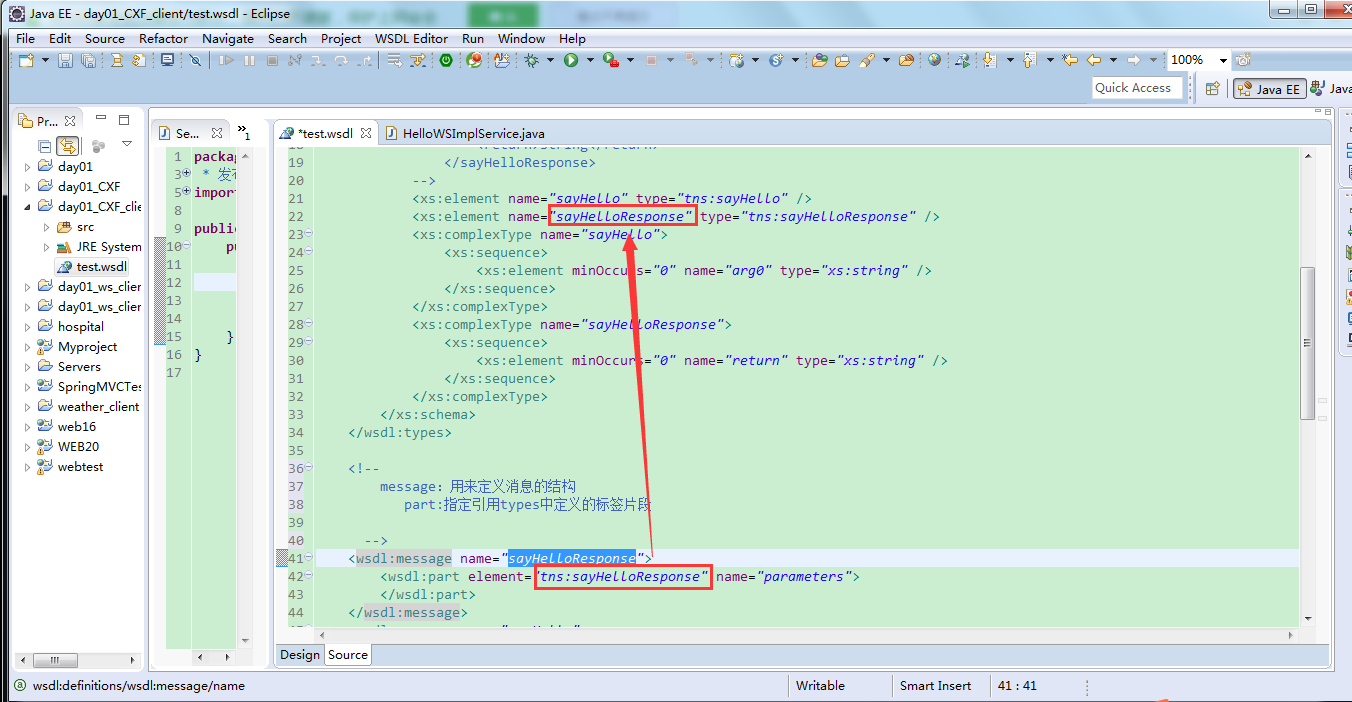

		message：用来定义消息的结构
		   part:指定引用types中定义的标签片段

	  -->
	<wsdl:message name="sayHelloResponse">
		<wsdl:part element="tns:sayHelloResponse" name="parameters">
		</wsdl:part>
	</wsdl:message>
	<wsdl:message name="sayHello">
		<wsdl:part element="tns:sayHello" name="parameters">
		</wsdl:part>
	</wsdl:message>

	<!--
		portType:用来定义服务器端的SEI(接口)
			operation:用来指定SEI中的处理请求方法
			input:指定客户端应用传过来的数据，会引用上面的定义的<message>
			output:指定服务器端返回给客户端的数据，会引用上面的定义的<message>
	  -->
	<wsdl:portType name="HelloWS">
		<wsdl:operation name="sayHello">
			<wsdl:input message="tns:sayHello" name="sayHello">
			</wsdl:input>
			<wsdl:output message="tns:sayHelloResponse" name="sayHelloResponse">
			</wsdl:output>
		</wsdl:operation>
	</wsdl:portType>

	<!--
		binding:用于定义SEI的实现类
		type属性：引用上面的<portType>
		<soap:binding style="document"/>绑定的数据是一个document(xml)
		operation name="sayHello":用来定义实现的方法
		<soap:operation soapAction="" style="document" />传输的是document(xml)
		input:指定客户端应用传过来的数据
		<soap:body use="literal" />：文本数据
		output:指定服务器端返回给客户端的数据
		<soap:body use="literal" />：文本数据
	-->
	<wsdl:binding name="HelloWSImplServiceSoapBinding" type="tns:HelloWS">
		<soap:binding style="document"
			transport="http://schemas.xmlsoap.org/soap/http" />
		<wsdl:operation name="sayHello">
			<soap:operation soapAction="" style="document" />
			<wsdl:input name="sayHello">
				<soap:body use="literal" />
			</wsdl:input>
			<wsdl:output name="sayHelloResponse">
				<soap:body use="literal" />
			</wsdl:output>
		</wsdl:operation>
	</wsdl:binding>
	<!--
		service:一个webservice的容器
		name属性:它用于指定客户端容器类
		port:用来指定一个服务器端处理请求的入口（就SEI的实现）
		binding属性：引用上面定义的<binding>
		address:当前webservice的请求地址
	  -->

	<wsdl:service name="HelloWSImplService">
		<wsdl:port binding="tns:HelloWSImplServiceSoapBinding" name="HelloWSImplPort">
			<soap:address location="http://192.168.199.165:8987/day01_ws/hellows" />
		</wsdl:port>
	</wsdl:service>
</wsdl:definitions>

图三十五

5.6.3 测试CXF支持的数据类型（都支持，但是jdk不支持map集合）

1 基本类型
int,float,boolean等基本类型都可以
2引用类型
String
集合：数组，List,Set，Map
自定义类型

5.6.4 一次Web service请求的流程

一次web service请求的本质
1）客户端应用向服务器端发送一个soap消息（httP请求+XML片段）
2）服务器端处理完请求后，向客户端返回一个soap消息

图三十六
