3Dmax制作超酷的子弹打碎玻璃效果图

在本教程中，您将学习如何使用3ds Max 2009和思维粒子3，创建一个令人印象深刻的玻璃破碎效果。

颗粒3是一种先进的以规则为基础的粒子系统3dsmax和CINEMA4D，如果你不熟悉的话，我们建议你遵循一些基本TP3教程，了解这个插件的作品真棒。

最终效果预览

制作子弹打碎玻璃的教程第1步

创建一个圆柱体，将名称更改为“玻璃”。设置“半径”'7'，'30'的“高度”，“边”为'6'。

第2步

将气缸的坐标：x = 0时，为y = 0，和z = 2。

第3步

添加一个“编辑多边形”修改器。点击“多边形选择”图标，并选择底部的多边形。

第4步

在“编辑多边形”卷展栏中，单击“倒角设置”按钮。将“高度”值“1.8”和“轮廓量”值“-1.5”。按“确定”。

第5步

底部多边形选择，单击“插入设置”按钮，设置“插入量”到“1”。按“OK”。

第6步

选择顶部多边形并将其删除。

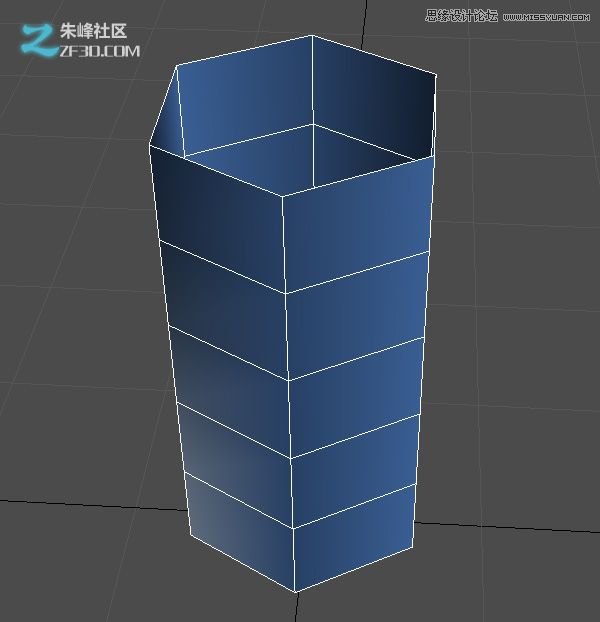

第7步

添加一个“细化”修饰符。设置“张力”值'0 .0'，'2'“迭代”。

第8步

添加一个“TurboSmooth”修饰符。之后，添加改性剂的“优化”。设置“面阈值”值“0.02”，“边缘阈值”数值为“0”，和“偏差”值“0.5。

第9步

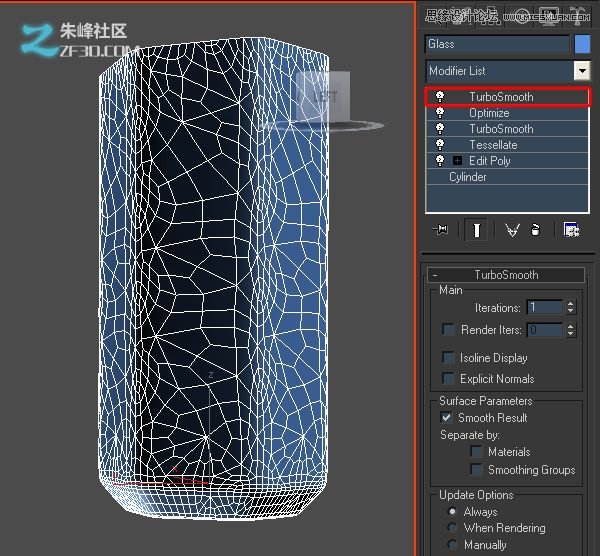

最后，添加一个“TurboSmooth”修饰符。

第10步

ThinkingParticles 3创建的基础上表面边缘的片段。我们的想法是创建玻璃用随机的边缘，但具有光滑的表面。在下面的截图中，你可以看到一些例子。

第11步

创建另一个缸，将名称更改为“子弹头”。设置“半径”为'1'，'5'的“高度”，“边”到'12'。

制作子弹打碎玻璃的教程第12步

这种“子弹头”缸转换为一个“可编辑多边形”，并模拟了子弹，使用下面的图片作为参考：

第13步

在键盘上按下“A”键，打开“角度捕捉”，由'90'度'X'轴旋转的“子弹头”。

第14步

移动“子弹”的坐标：x = 0时，为y = 100，和z = 15。

第15步

创建一个长方体的地面，设置为“-2”的“高度”，并添加更多的细分。

第16步

“命令面板”>“创建”>“粒子系统思维”，并放置一个“ThinkingParticles”图标，在视窗中。

第17步

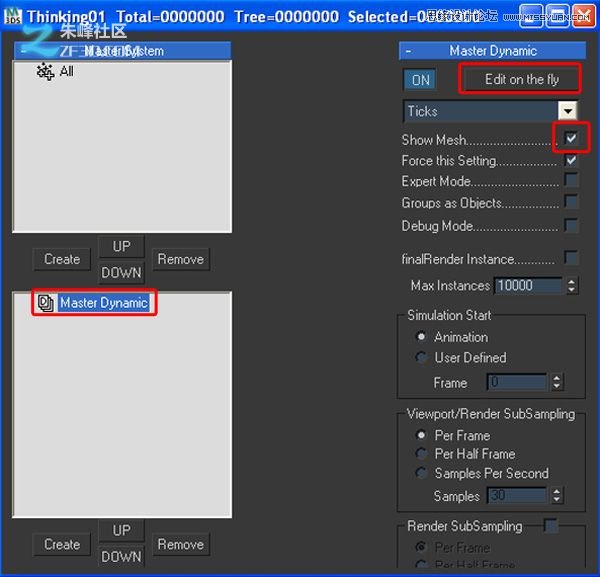

转到“修改”面板，然后单击“属性”，在“思考”卷展栏(你也可以使用“Alt + Shift + P”打开，按Alt + Shift + C“关闭”ThinkingParticles 3“用户接口)。在“DynamicSet树”视图中，选择“主动态”。禁用“编辑”飞“看实时的变化。启用“显示网格”看到粒子的形状。

第18步

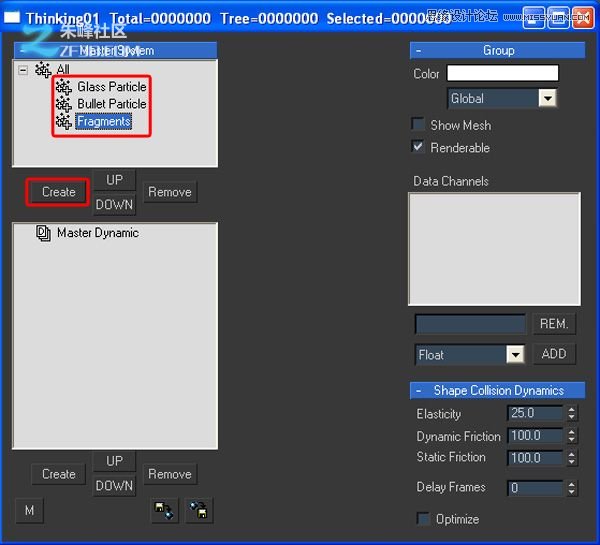

在“粒子群树”视图中，单击“创建”按钮，在“主系统”。命名组“玻璃颗粒”，点击“本集团”的名字两次(慢慢地)。创建其他两组。第一组“子弹粒子”，而第二组的“碎片”的名称。

第19步

现在，您需要创建一个“动态集”规定的粒子做什么。在“DynamicSet树”视图中，单击“创建”按钮，在“主动态”，并命名为新的动态设置“生成”。

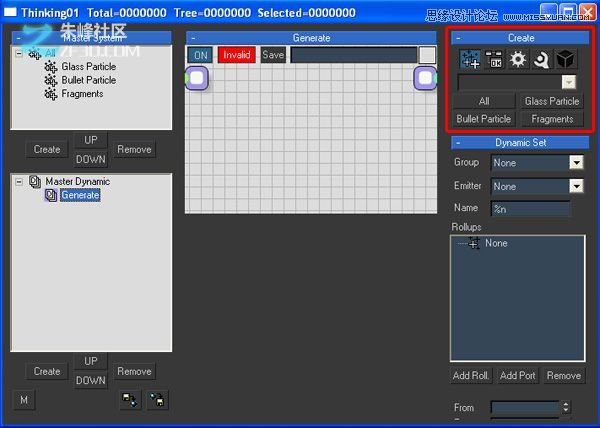

第20步

突出显示“生成”的“DynamicSet”，然后去右手边的对话框，在这里你会看到“创建”推出了一套新的。

第21步

选择“操作员”图标，然后从下拉列表中选择“生成器”。选择“OBJ。到粒子的“节点，突出它，然后单击”线设置“视图中的原理部分，和添加这个节点”DynamicSet“。

第22步

在“OBJ。粒子“卷展栏(出现的右边部分)中，单击”拾取对象“按钮，然后选择”玻璃“对象在视口中。从下拉菜单中，选择“玻璃颗粒”为“本集团”，并启用“实例形状”。

第23步

再次点击“拾取对象”按钮，然后选择“子弹头”。然后选择“子弹粒子”为“本集团”，并启用“实例形状”。“OBJ。粒子“操作符，就变成了”玻璃“和”子弹头“的成颗粒，所以现在你可以隐藏它们。

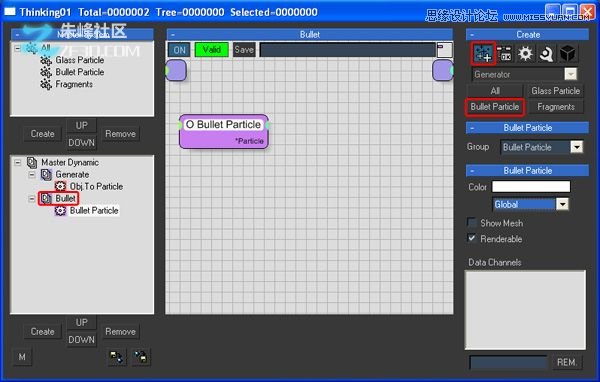

第24步

创建一个新的“动态设置”，将名称更改为“子弹头”。在“创建”面板中，单击“组”图标，然后添加“子弹粒子”组中，在原理图部分的“线设置”视图。

第25步

点击“操作员??”图标，然后从下拉列表中，选择“动态”。添加了“Force”操作符的“强度”值，并设置为'300'。连接的“子弹粒子”组中的“强制”运营商。

第26步

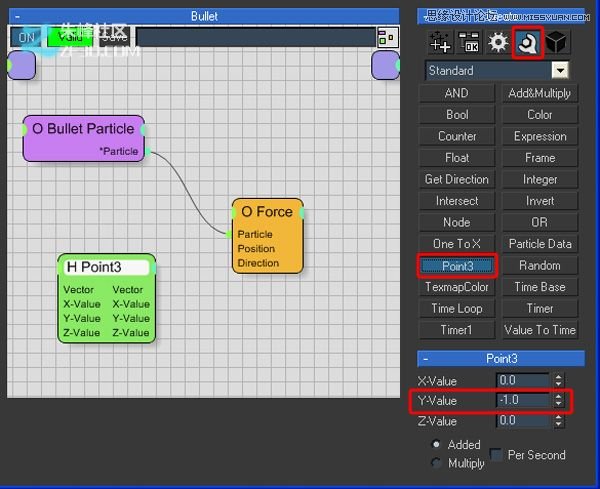

你会发现，子弹的粒子正朝着错误的方向，所以你需要改变的方向向量。单击“助手”图标，添加一个“Point3视频”帮手“。设置“Y值”，“-1”。

第27步

将“矢量”输出“Point3视频”帮手“方向”输入“强制”运营商。子弹是'Y'轴移动。

第28步

点击“操作员??”图标，然后从下拉列表中，选择“标准”。添加一个“大众”的经营者，改变“大众”'300'的价值。连接的“子弹粒子”组中的“大众”运营商。

制作子弹打碎玻璃的教程步骤29

创建一个新的“动态设置”，然后将名称更改为“力”。在“创建”面板中，单击“组”图标。的“玻璃粒子”的组添加到您的动态设置。

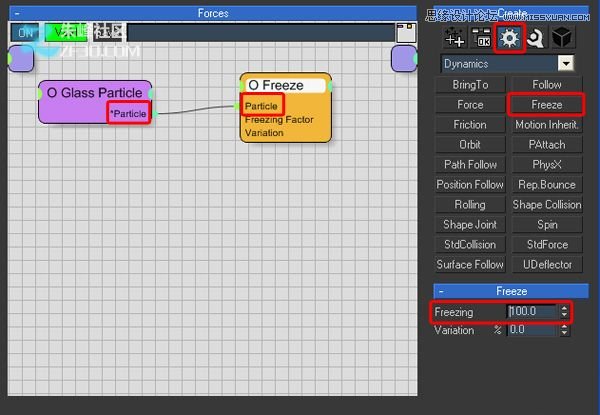

第30步

点击“操作员??”图标，然后从下拉列表中，选择“动态”。添加一个“冻结”的运营商，附近的“玻璃粒子”的组，并设置“冻结”的价值'100'。将“冻结”操作符的“玻璃粒子”的组。

步骤31

“记忆碎片”组添加到您的动态设置。点击“操作员??”图标，然后从下拉列表中，选择“动态”。添加了“Force”操作符，和改变“强度”值“-30”。将“强制”运营商的“碎片”组。这会像一个重力的粒子。

步骤32

创建一个新的“动态设置”，将名称更改为“碎片”。在“创建”面板中，单击“组”图标。的“玻璃粒子”的组添加到您的动态设置。点击“操作员??”图标，然后从下拉列表中，选择“形状”。添加一个“片段”的运营商，附近的“玻璃粒子”的组。

步骤33

要创建的分散效果，你需要在运营商“卷展栏中的”断章“，以动画的”阈值“值，因此打开”自动关键点“。转到框架'15'和改变的“阈值”的值改为0 0.25“。在那之后，转至帧'14'和改变的“门槛”值“1”。不要忘记完成后，关闭“自动关键点”。

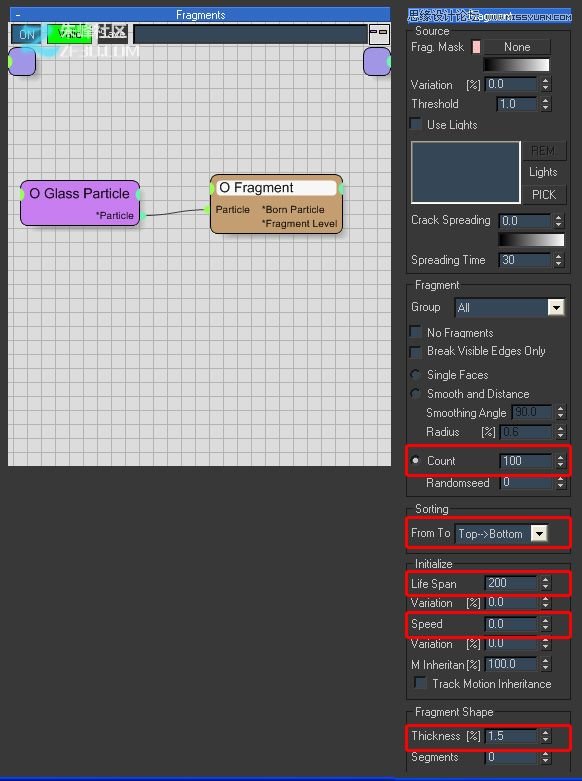

第34步

“碎片计数”到“100”，“排序类型”更改“首页>底”，增加“寿命”，更改为“0”的“速度”值“，”厚度“设置为'1 .5' 。“玻璃颗粒”组中的“断章”操作符。

步骤35

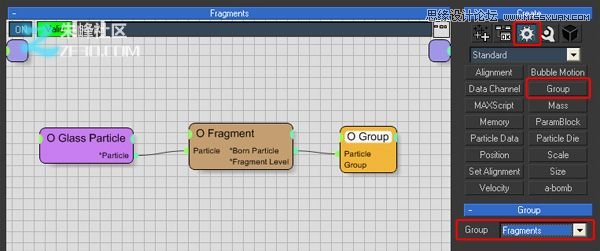

点击“操作员??”图标，然后从下拉列表中，选择“标准”。添加一个“本集团”操作，然后选择“碎片”为“本集团”。“本集团”运营商的“粒子”输入“*出生粒子”输出“断章”操作符。该运算符用于转移到“记忆碎片”组的玻璃碎片。

步骤36

创建一个新的“动态设置”，然后将名称更改为“冲突”。在“创建”面板中，单击“操作员??”图标，然后从下拉列表中，选择“动态”。添加一个“形状碰撞”的运营商，并为您的“粒子群”中选择“全部”。“楼体素网格”更改为'20'，以获得更逼真的模拟。

步骤37

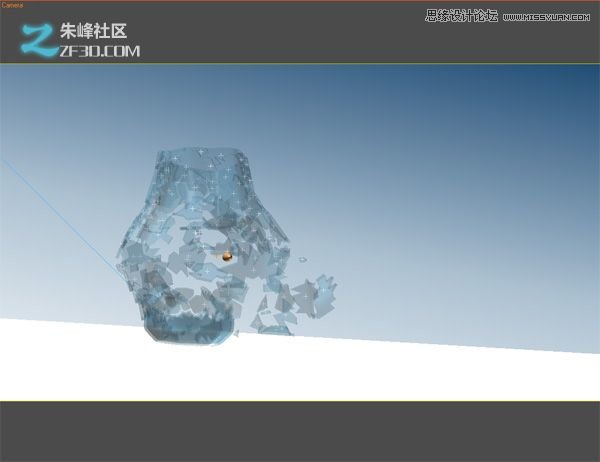

单击“助手”图标并添加一个“节点”帮手“，然后单击”选取节点“按钮，并选择”Ground“的对象。“节点”的“节点”辅助输出连接到“形状碰撞”操作符“地板节点”输入。播放动画。颗粒应该相互碰撞，并与“接地”。

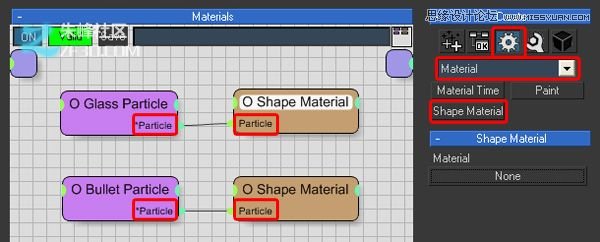

步骤38

添加材料“玻璃”和“子弹头”的粒子，创建一个新的“动态设置”，将名称更改为“材料”。这种“动态设定”的“玻璃颗粒”和“子弹粒子”的群体。点击“操作员??”图标，然后从下拉列表中，选择“材料”。添加两个“形状材料”运营商。将第一组“玻璃颗粒”和第二的“子弹粒子”组。

步骤39

创建的玻璃材料。因为我使用“默认扫描线渲染器”的这一幕，我创建了一个“光线跟踪”的玻璃材料，但您可以使用任何材料或渲染引擎，你想要的。拖放这种材料形状材料“老虎”。与子弹的材料做同样的事情。

步骤40

如果您使用的是“默认扫描线渲染器”，你可以应用图像运动模糊效果直接的ThinkingParticle图标。如果你要申请不同的运动模糊效果的粒子，选择“主动态”，TP3用户界面，并启用“组对象”。现在，您可以选择的ThinkingParticles组，在视口中的对象。

步骤41

在视口中选择“碎片”，和“倍增”值“0.25”应用图像运动模糊的效果。“子弹粒子”组中，做同样的事情，但设置的“倍增器”值“1”。

步骤42

请确保启用了图像运动模糊效果!

步骤43

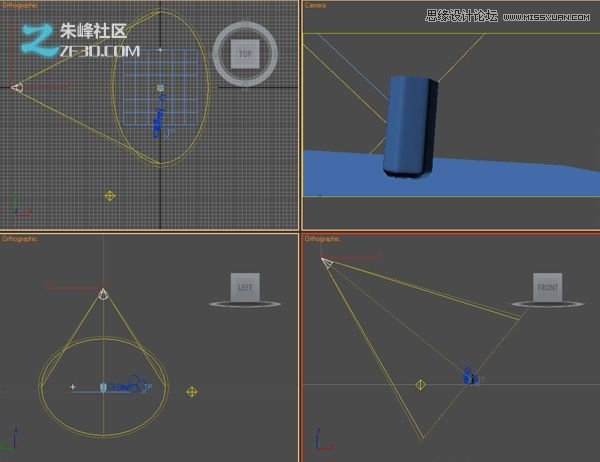

创建一些灯，照亮你的场景。

步骤44

要创建相机抖动的效果，添加一个“噪声”修改的相机。更改的噪声型的“分形”，使“动画”噪音“，和”频率“的值改为”20“。

步骤45

单击“自动关键点”按钮，当子弹是附近的摄像头，设置“强度”值设置为0 .3'的所有三个轴。回到5帧，5帧，并设置为“0”的“强度”值。关闭“自动关键点”。

步骤46

最后，建立一个反身性材料的“地面”对象，并添加您的背景图像。如果你想获得不同的破碎效果，你可以将玻璃对象的“X”轴，直到你得到你喜欢的东西。

制作子弹打碎玻璃的教程最终的效果

我希望你喜欢这个教程。下面你可以看到我的最终结果。
