cad.arx 自定义实体之编译第一个项目(甜头)[配置编程环境][向导的bug] [开干][调试] [加载的bug?][net代码怎么看] [纯arx]

本篇不从零开始讲如何制造自定义图元,而是教新手们如何设置了环境之后编译张帆书中的代码.

利用vs2010编译 张帆<AutoCAD ObjectARX（VC）开发基础与实例教程>一书中的自定义图元课程代码.

因为张帆都敲完了,我们肯定要先编译一下他的,再仔细地去看他的书,来学习c++,

看懂代码这种事情,就教给各位自己去学习....



诉求点:

张帆书中所使用的vs2005很破旧,但是开发环境必须有,它有平台集v80.

而vs2010敲代码比vs2005好,ctrl+鼠标滚大字体等等,也就诞生出这篇文章了.

以及vs2010是浩辰cad使用的版本,以及e大说了在vs2010上面可以编译各个版本的arx.

虽然现在已经出到了vs2019....



我这么做的目的,是为了避免在其他教程可能会出现的"向导创建"自定义图元的情况.

因为只要用了向导,发生有可能出现的bug,新手就会卡在这里,必须有一份纯代码,让新手去看.



[配置编程环境]

必须的环境:

win10系统环境(貌似xp及以上都可以吧...)

下载Microsoft Visual Studio 2005并安装(安装最后有个错误,不要紧的)

下载Microsoft Visual Studio 2010并安装 +SP1补丁也要安装......目的是在这里敲代码

下载Daffodil.ENU.msi          为了在vs2010上用v80平台集.(貌似我忘记怎么安装的了,下一步下一步?.....)

下载Acad2008 并安装,请保持默认安装在c盘,因为这样可以快速地使用上书中的代码.最终的安装路径是  C:Program Files (x86)AutoCAD 2008

下载Acad2008 ARX SDK

安装SDK的时候,要加注册表用管理员方法,见 edata 博客这篇博文

路径就选择到 D:ObjectARX 2008,

然后 D:ObjectARX 2008utilsObjARXWiz 安装里面的向导.. (注意,本篇不使用这个向导,因为向导新建自定义图元会出现一些bug下面会讲

下载张帆的书和代码...



非必要的vs插件:

下载 Visual AssistX 番茄助手,我用是人家翻译的一个中文版,这个是用来敲代码的时候有个提示...

下载 GhostDoc_v4.9  ///可以快速出现头函数注释

下载 IndentGuide       令代码括号有条参照线.....



[向导的bug]

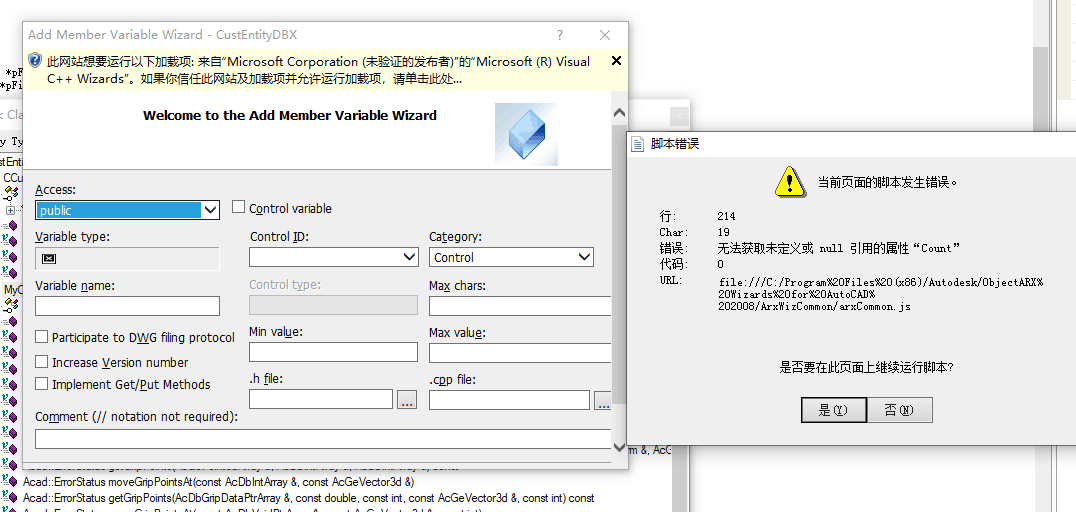

百度有过一篇,用纯向导的方式做自定义实体的文章,但是因为win10的关系,htm文件的版本貌似被微软更改过,导致所有向导文件会有个错误....

e大说过的方法我都试过了,结果没用.....

即使我在xp虚拟机上面运行也有错(可能是我运行环境的问题),所以必须有个纯代码执行让我迫切的知道自定义实体的构成,而非解决这个bug....





 [开干]

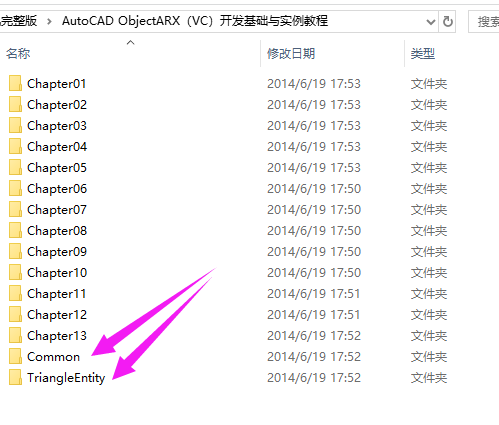

解压张帆的代码,看到这两个文件,



Common        是张帆的类库(内裤?)

TriangleEntity 是关于一个三角形自定义图元的,在书中的9.2章节上面.

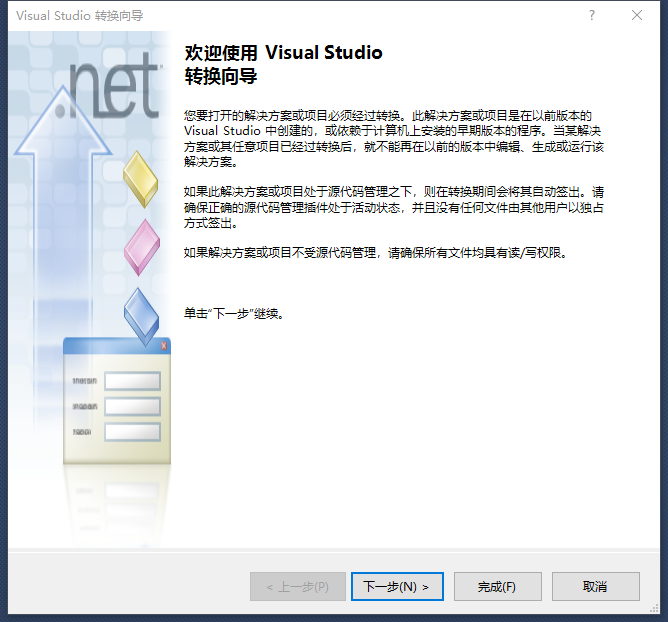

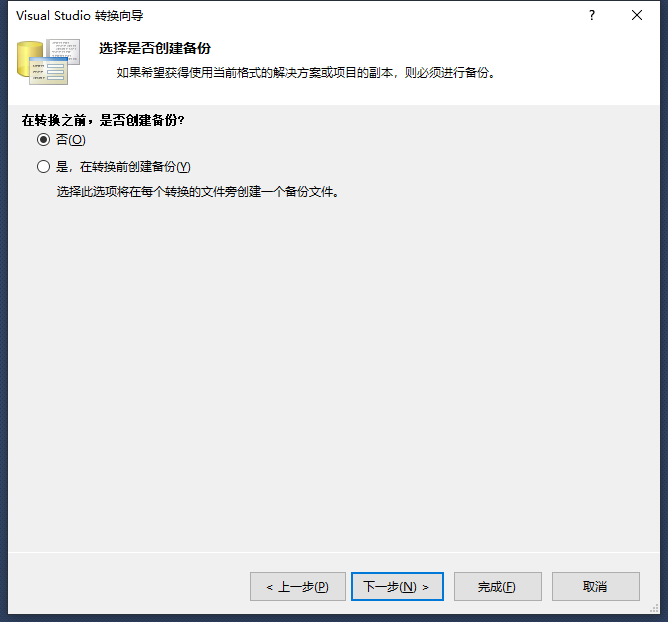

进入 TriangleEntity 文件夹,用 vs2010 打开 TriangleEntity.sln 然后按图片走流程吧.....





然后完成就可以了....

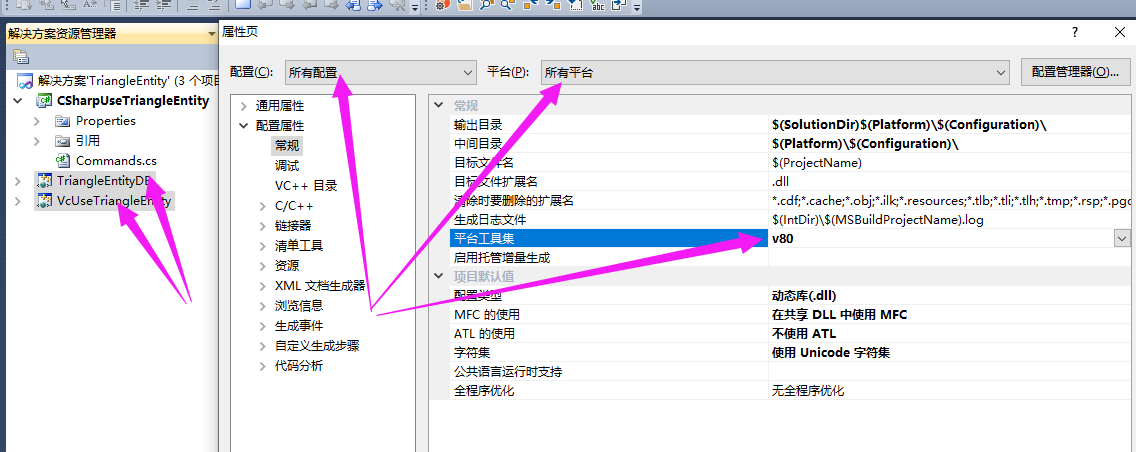

用ctrl选择两个项目,右击属性,配置所有的配置,选择v80,

如果没有v80,代表你没有安装好 Daffodil.ENU.msi



同样的去修改这两个地方

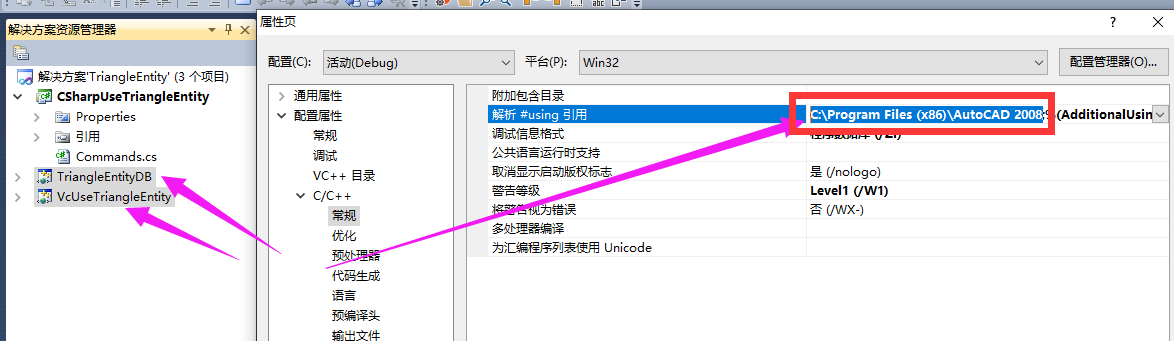

这样就可以编译了...........若不行,请检查下面的位置:



如果有感叹号,表示路径错了.

如果你的cad2008是默认安装的话,那么箭头的路径是 C:Program Files (x86)AutoCAD 2008 这里就不用改,

不是的话就卸载这两个,再改去cad2008的安装路径, 或者改到 D:ObjectARX 2008inc



ZfgkTriangleEntityDB 这个也可能出现感叹号,不过先不用理它,因为是编译成功就会自动编译好的.





CSharpUseTriangleEntity  是个c#工程

TriangleEntityDB               自定义图元的DBX工程

VcUseTriangleEntity         控制自定义的逻辑arx工程



如果出现这样的报错,

error C1107: 未能找到程序集“acdbmgd.dll”: 请使用 /AI 或通过设置 LIBPATH 环境变量指定程序集搜索路径

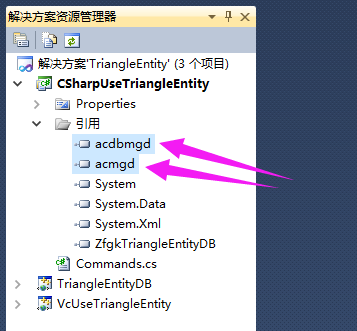

就按图修改到你自己的cad2008安装路径上, 因为这里提供给c#工程的命名空间的位置.



应该没有问题了吧.....



[调试]

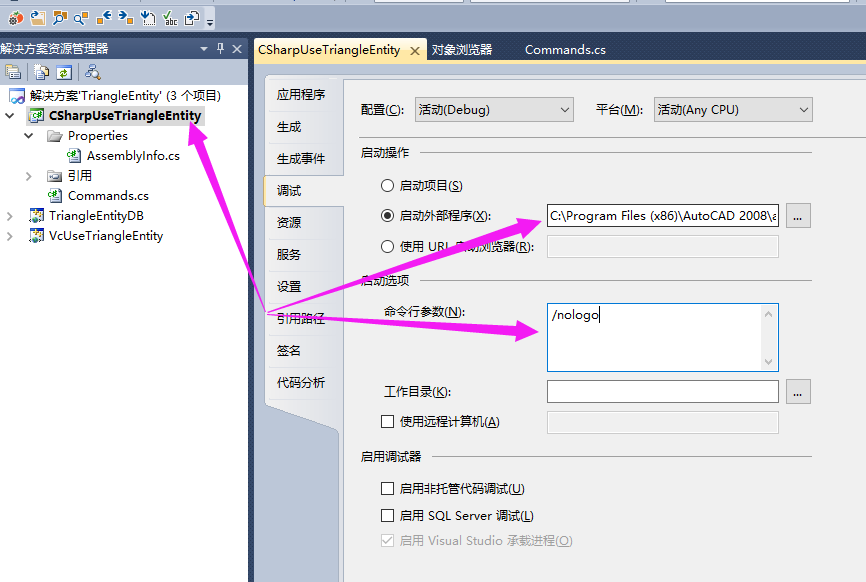

把这个c#项目的启动项目路径设置为cad的,

命令行参数是不显示启动的标识.

设置好了就直接用F5,启动cad,

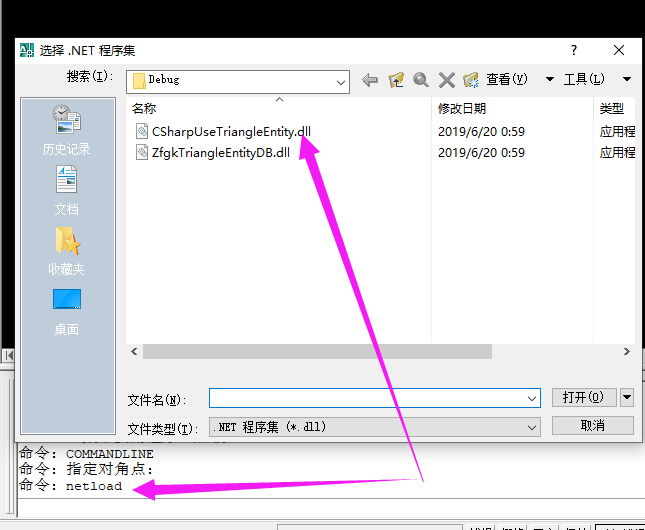

输入netload 加载这个 cs开头的dll.

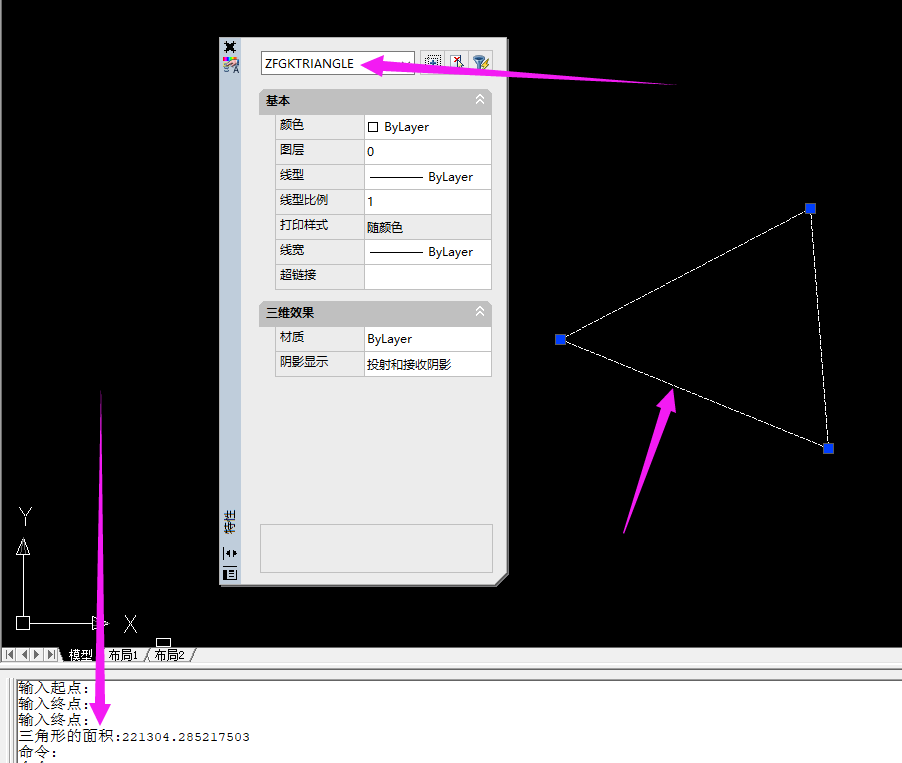

然后输入命令 AddTriangle ,点击鼠标三次..



你就画了一个自定义图元出来了.

这样已经结束了本教程.....



[加载的bug?]

在winxp的虚拟机内安装了cad2008,不知道为什么使用 netload 之后无法加载dll,可能是依懒性地狱.....

所以我直接在win10上面干了.



[net代码怎么看]

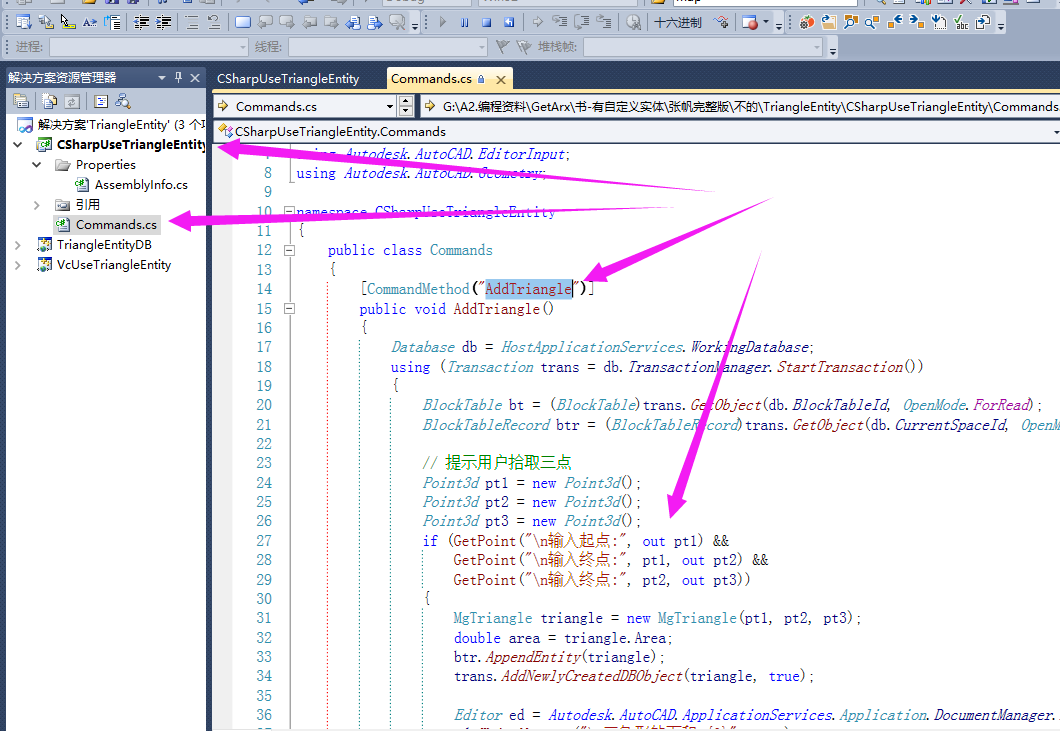

在c#的工程下,刚刚输入命令,和输入三个点的就在这里...



 [纯arx]

但是我们要纯arx的话,就要去干掉c#的部分....

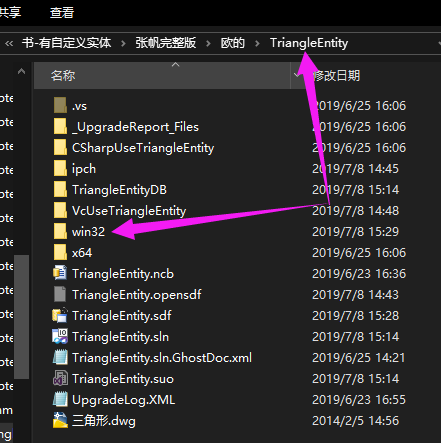

这里是arx的生成位置,它和辅助的dll会一起生成在这里的.

调试注意了,直接拖拉arx是不可以的,

可以先 netload dll,再拖拉 arx.

或者使用ap命令加载.



但是!!!!!!!

如果把 TriangleEntityDB 工程的后缀从.dll改成.dbx,

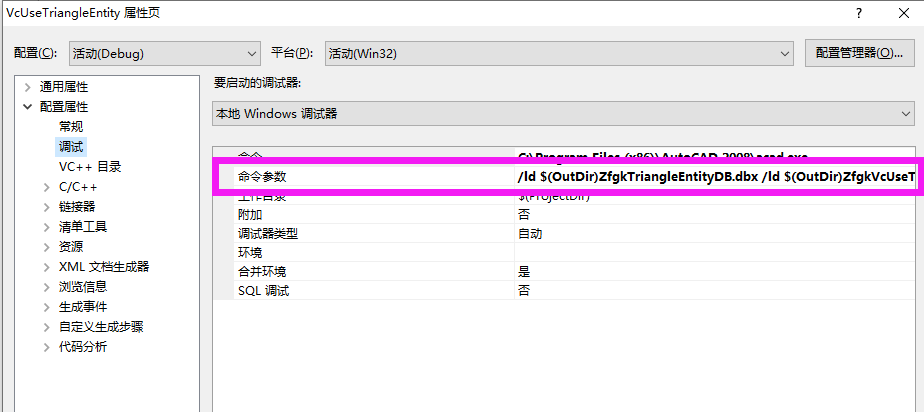

那么 VcUseTriangleEntity 工程的[调试]-[命令参数]就可以这样设置

/ld $(OutDir)ZfgkTriangleEntityDB.dbx /ld $(OutDir)ZfgkVcUseTriangleEntity.arx



用F5就可以启动并自动加载你的dbx和arx.

不过因为改成了.dbx代表了c#工程不能顺利引用它,也就是达到你能纯arx的目的....



arx部分...就要各位拿着张帆的书去研究了...



找不到<map>的错误是:

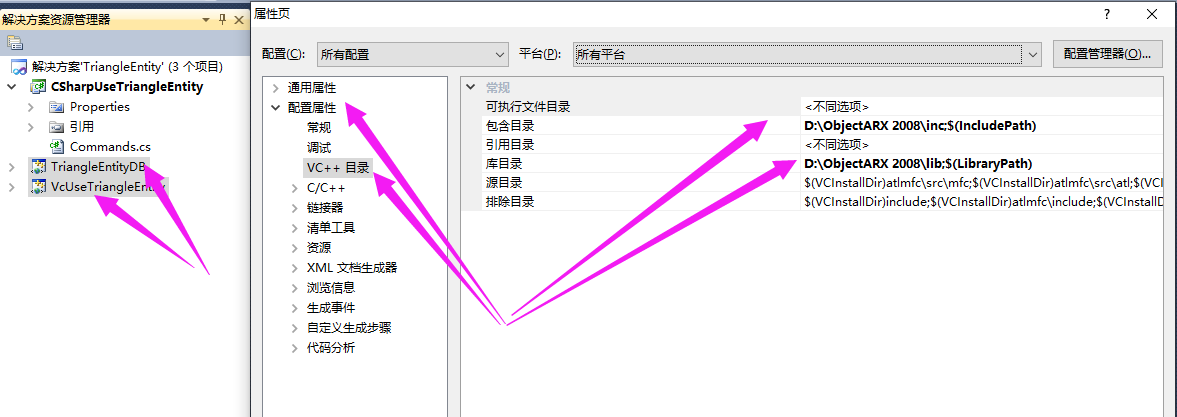

[vc++目录]  包含目录要写完整:

D:ObjectARX 2008inc;$(IncludePath)

[vc++目录]  库目录要写完整:

D:ObjectARX 2008lib;$(LibraryPath)
