概述
单向总线缓冲器与三态门类似，除有高、低电平两种状态外，还包括高阻太，并且输入端和输出端都是总线形式，

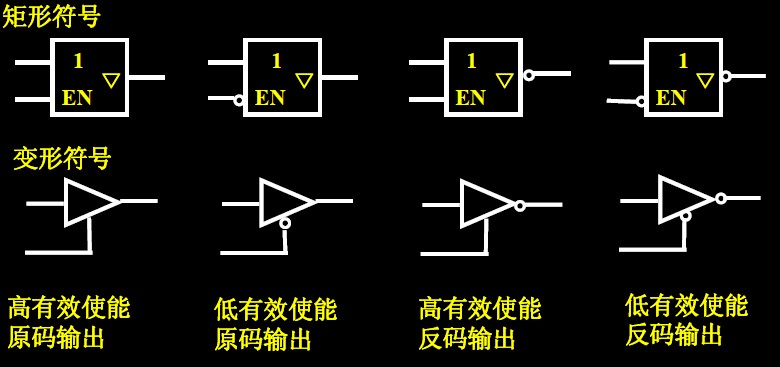

其内部结构形式有：
三态缓冲器的功能
- 为了减少信息传输线的数目，大多数计算机都采用总线传输的方式。即同一类的信息都走同一组传输线，且信息是分时传输的。计算机中一般有三种总线：数据总线、控制总线、地址总线。为了防止信息之间相互干扰，要求凡是挂住总线上的寄存器或存储器等等的传输端不仅可以显现0、1两种状态，还有另一种状态——高阻抗状态x（此时它们的输出像被切开了一样，对总线状态不起作用。此时其它器件可以占用总线）。三态缓冲器可以实现上述功能。
-
-
![]()
三态缓冲器不仅有输入输出端口，还有一个控制端。
当控制端EA = 1时，输出=输入，总线由该器件驱动，总线上的数据即为输入端的数据；
当控制端EA = 0时，输出端为高阻抗状态，该器件对总线没有驱动作用。
当寄存器的输出端接入三态门，三态门的输出连接到总线时，就组成了一个三态缓冲器。
三态缓冲器有单向缓冲器和双向缓冲器。双向缓冲器主要用于双向端口，常用于双向数据总线的构建。
![]()
