概述
三态buffer是具有高阻输出能力的buffer，在总线结构中，为了解决竞争问题，必须采用三态的输出buf；
module TRISTATE(E, A, Y)；//三态总线
input E, A；
output Y;
assign Y = E?A:1'bz;
endmodule
module TRISTATE(E, A, Y)//三态总线
input E, A;
output reg Y;
always @(E , A)
begin
if(E)
Y = A;
else
Y = 1'bz;
end
endmodule

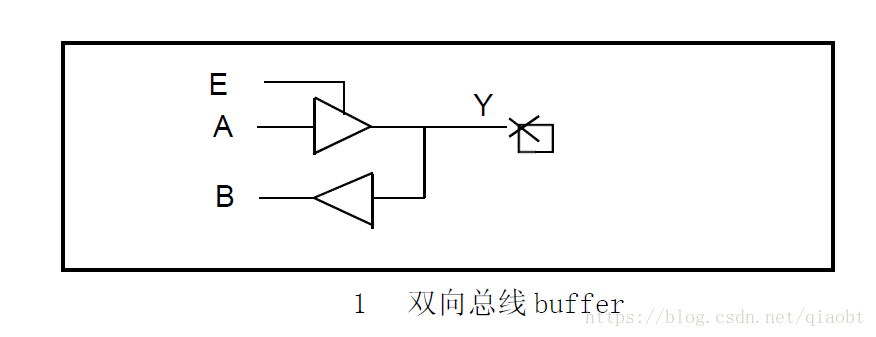

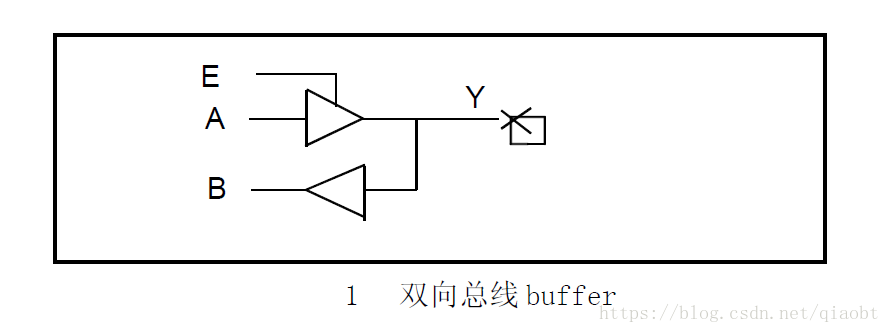

双向三态总线可以输入输出，输出带高阻
module BIDIR （E，A, Y, B）;//双向总线buffer
input E, A;
inout Y;
output B;
tri Y;
assign B = Y;
assign Y = E?A:1'bz;
endmodule
