笔记整理来源王道考研视频

总线

总线是一组能为多个部件分时共享的公共信息传送的线路

特性

1. 机械特性

   尺寸，形状，管脚数，排列顺序

2. 电气特性

   传输方向和有效的电平范围

3. 功能特性

   每根传输线的功能（地址，数据，控制）

4. 时间特性

   信号的时序的关系

分类

1. 按数据传输格式

   • 串行
   • 并行



   ---

2. 按总线功能

   • 片内总线

     片内总线是芯片内部的总线

     它是CPU芯片内部寄存器与寄存器之间，寄存器与ALU之间的公共连接线

   • 系统总线

     系统总线是计算机系统内部各功能部件之间相互连接的总线

     数据总线	地址总线	控制总线
     用来传输各功能部件之间的数据信息，它是双向传输总线，其位数与机器字长，存储字长有关	用来指出数据总线上的源数据或目的数据所在的主存单元或I/O端口的地址，它是单向传输总线，地址总线的位数与主存地址空间的大小有关	控制总线传输的是控制信息，包括CPU送出的控制命令和主存返回CPU的反馈信号，有入有出

   • 通信总线（外部总线）

     用于计算机系统之间或与其他系统之间信息传送的总线

3. 按时序控制

   • 同步
   • 异步

结构

1. 单总线

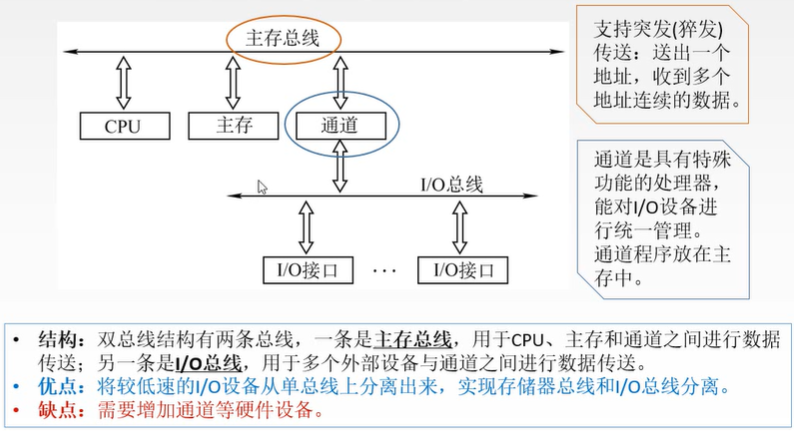

2. 双总线

   • 主存总线：支持突发传送（发送一个地址可以收到以这个地址为首地址的多个数据）

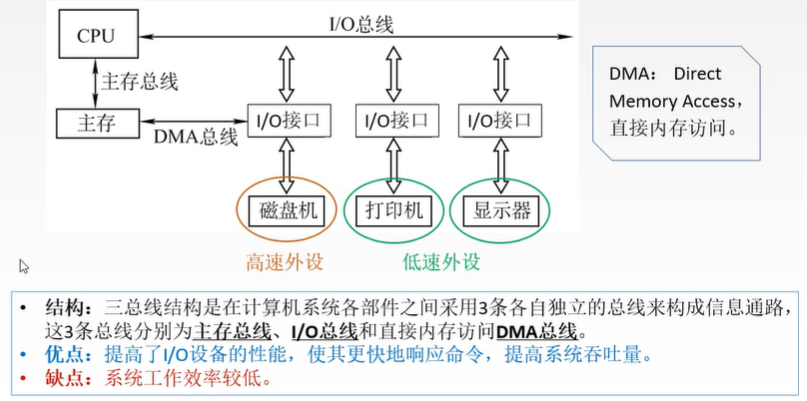

3. 三总线



桥接器：用于连接不同的总线，具有数据缓冲，转换和控制功能

靠近CPU的总线速度较快

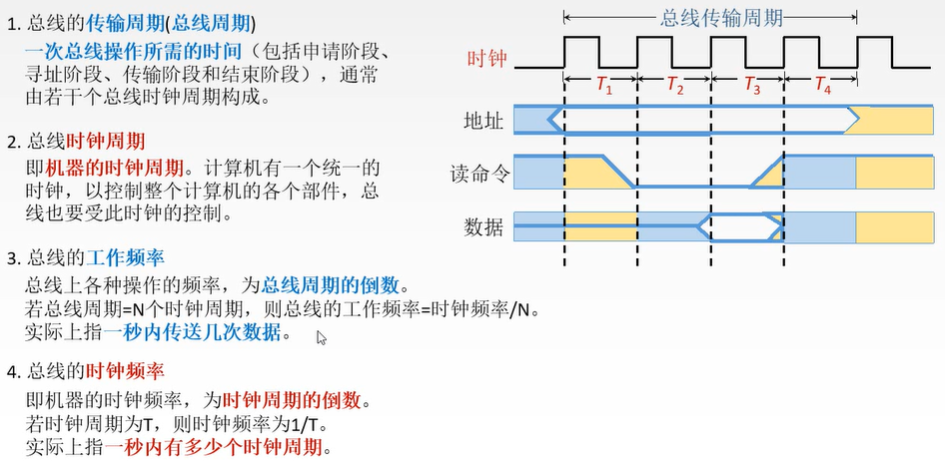

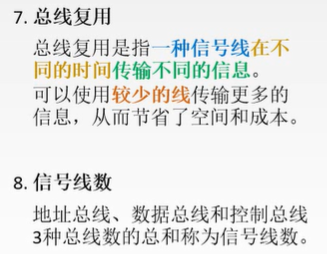

总线的性能指标

1. 总线的传输周期（总线周期）
2. 总线时钟周期
3. 总线工作频率
4. 总线时钟频率

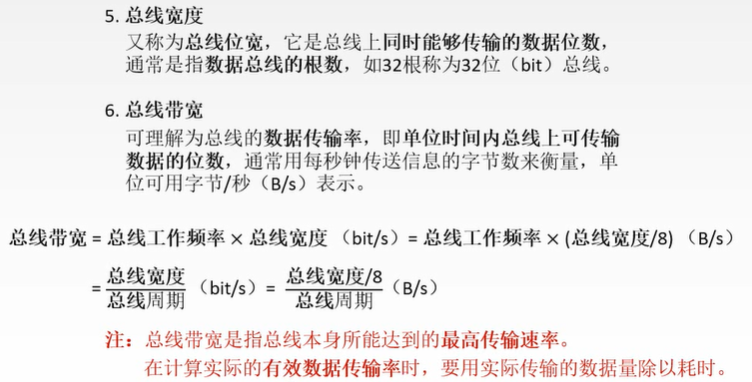

5. 总线宽度
6. 总线带宽

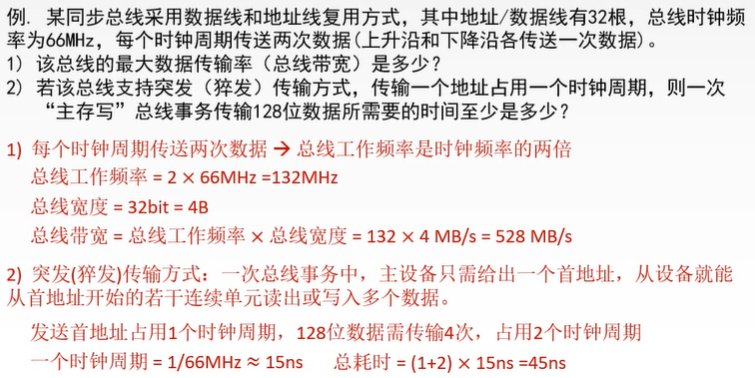

例题

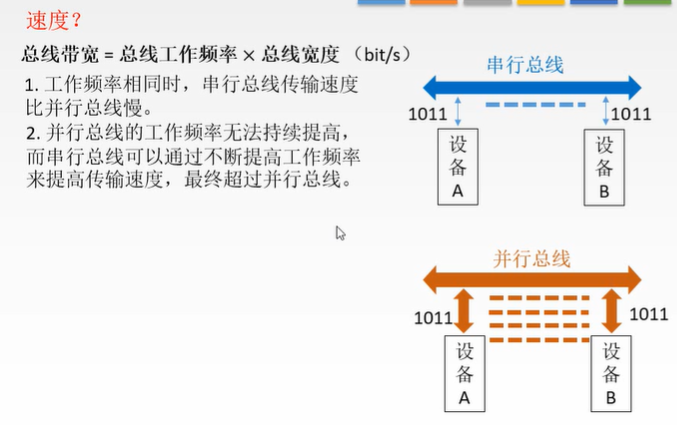

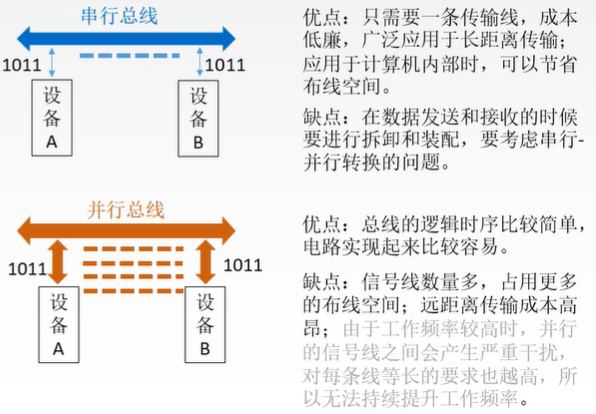

串行和并行总线的速度

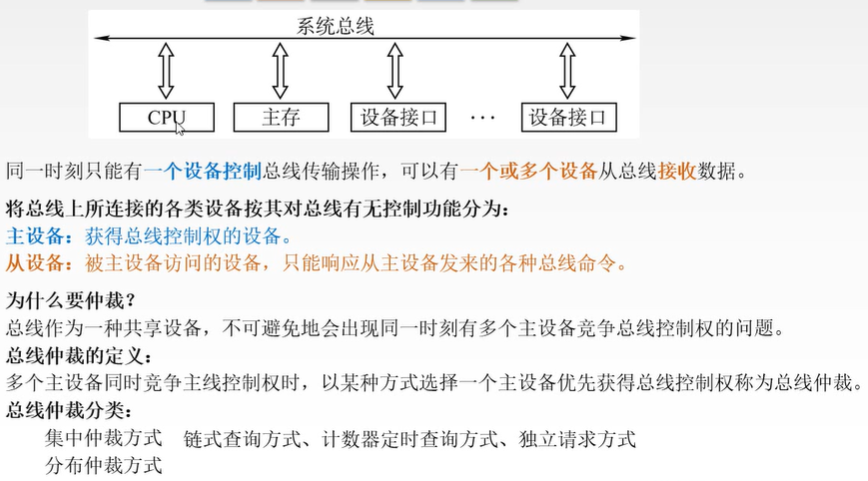

总线仲裁

集中仲裁方式

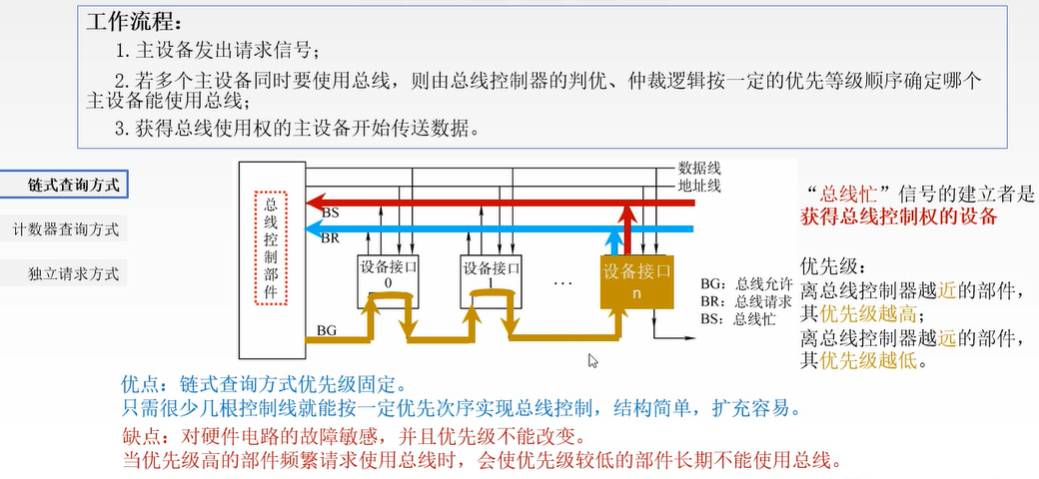

链式查询

计数器查询

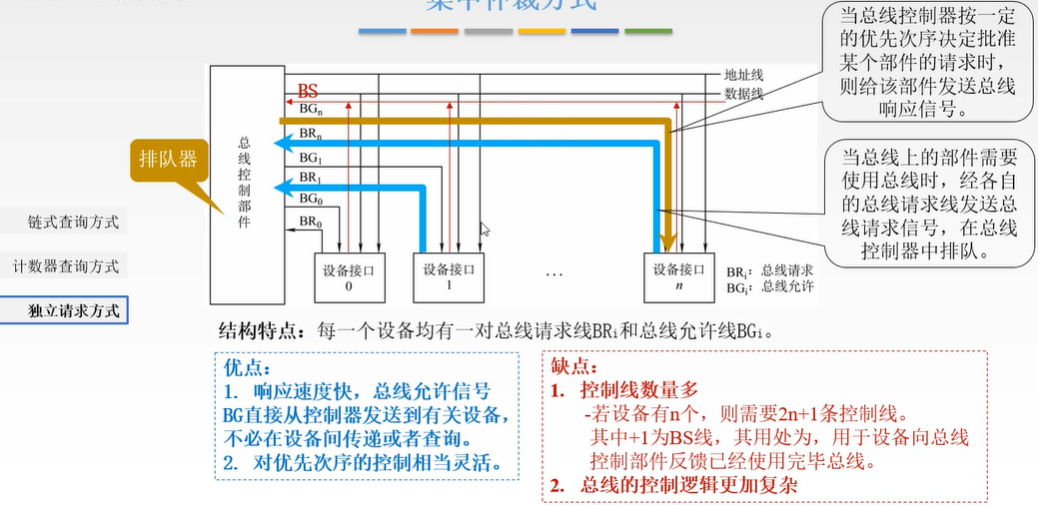

独立请求

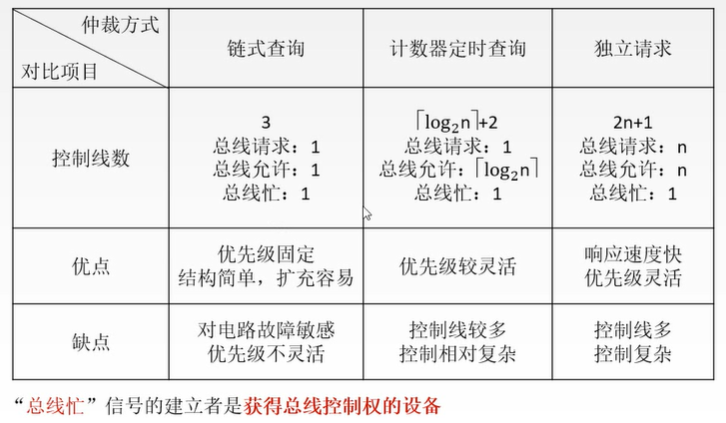

总结

考点：”总线忙“信号的建立者是获得总线控制权的设备，不是总线控制器

分布仲裁方式

总线操作和定时

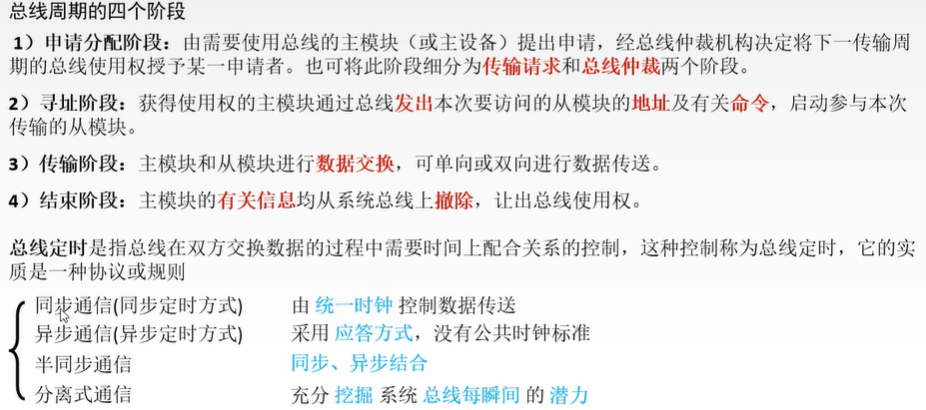

总线周期

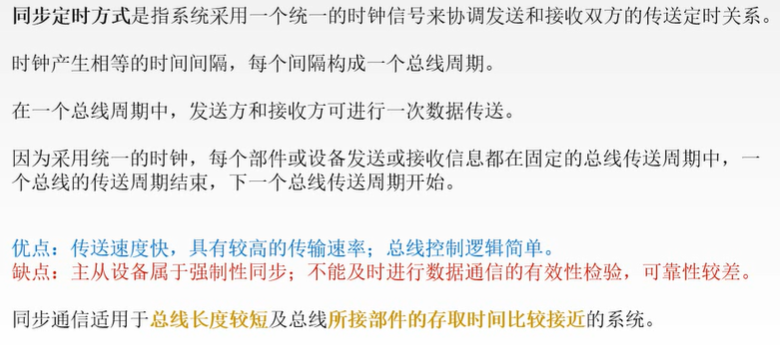

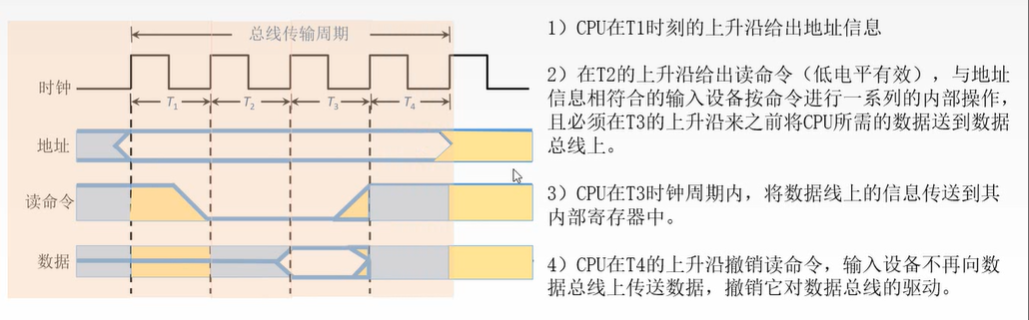

同步定时

系统采用一个统一的时钟信号来协调发送和接收双方的传送定时关系

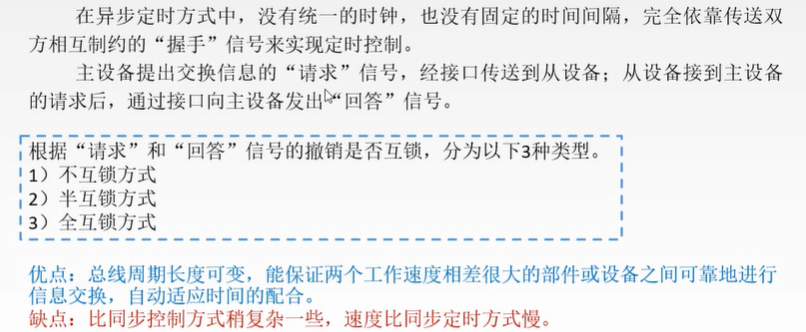

异步定时

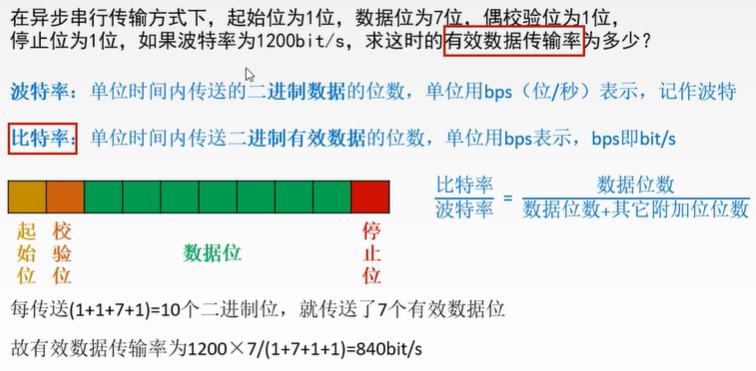

例题

波特率：单位时间内传送的二进制的位数

比特率：单位时间内传送带有效数据的位数

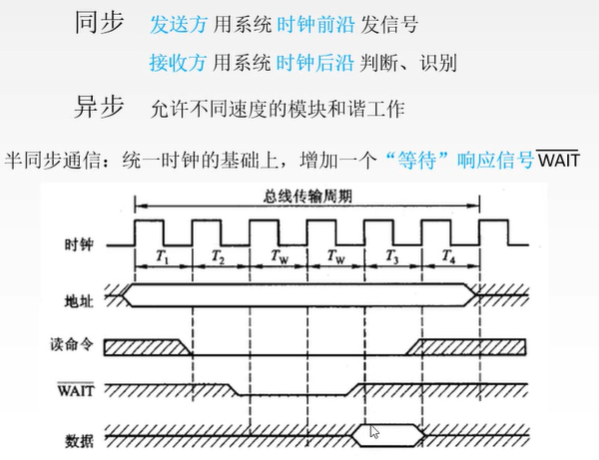

半同步通信

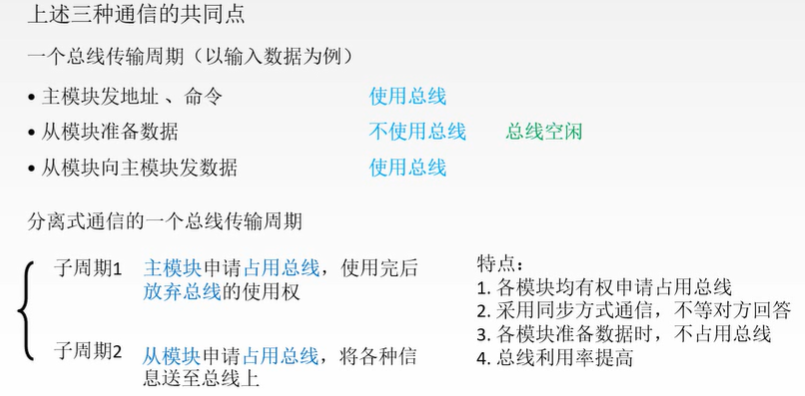

分离式通信

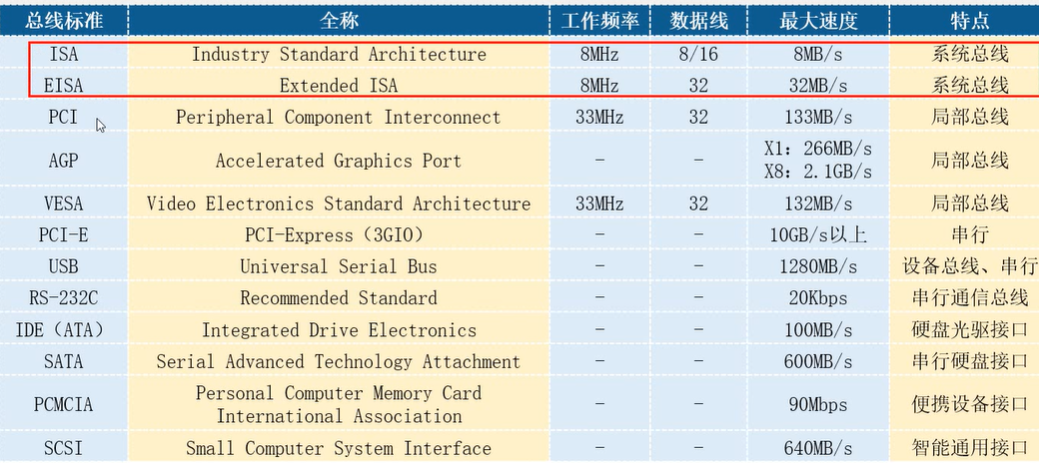

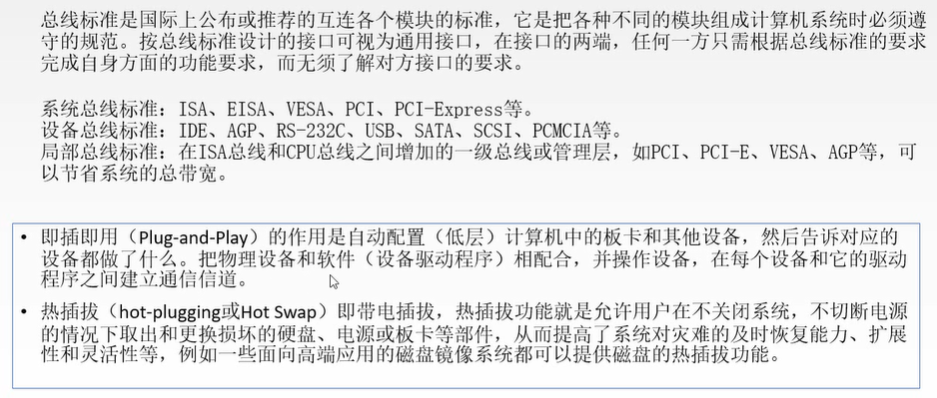

总线标准

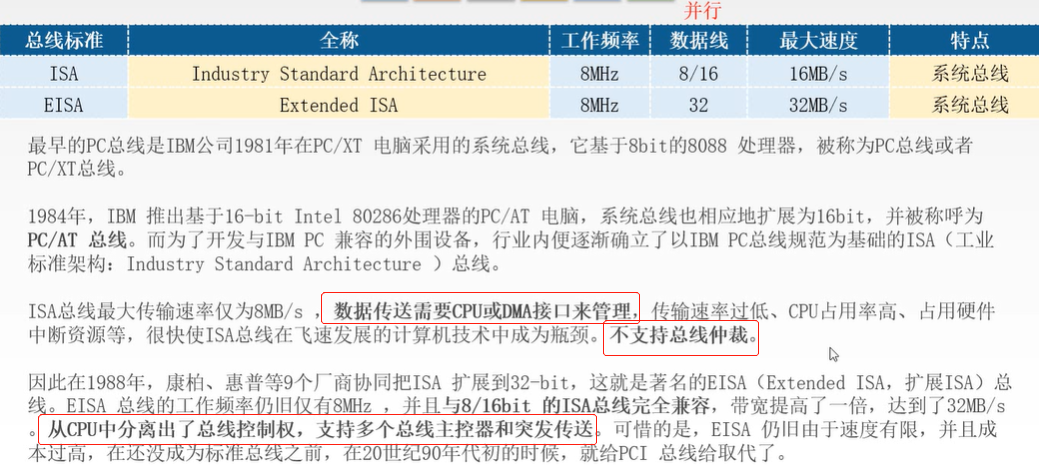

ISA和EISA

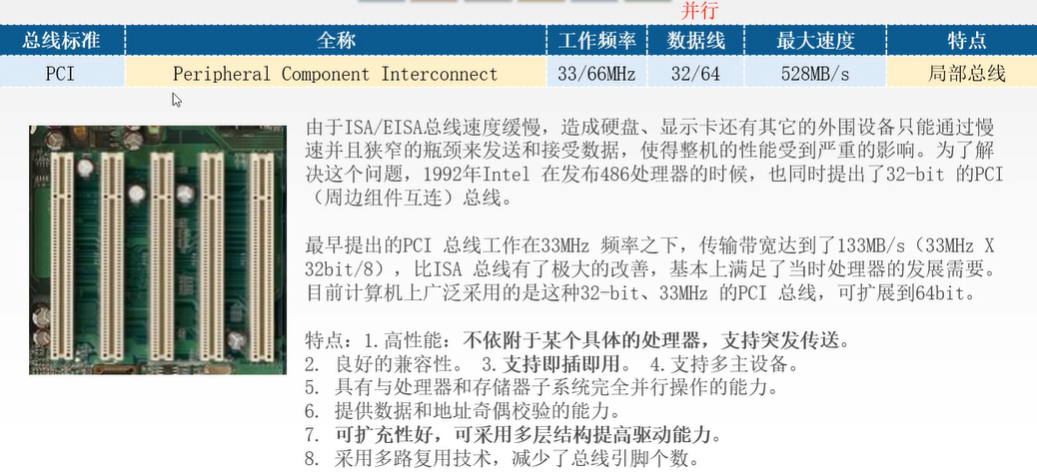

PCI

局部总线

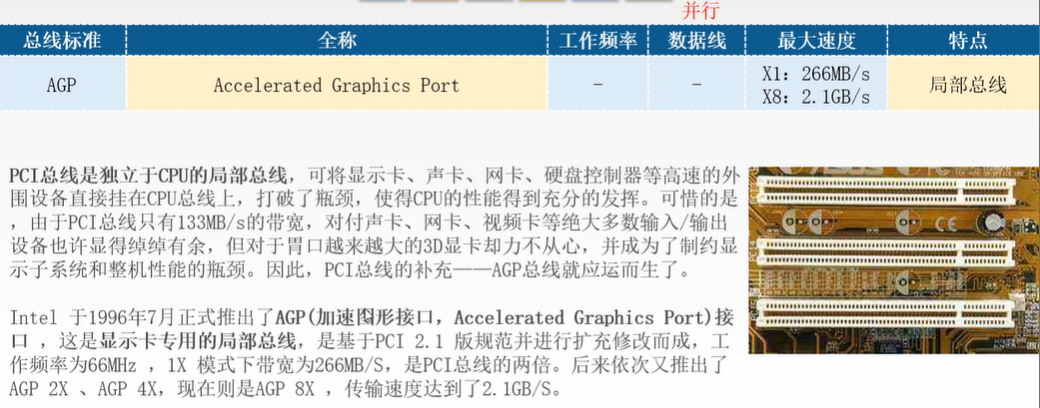

AGP(加速图形接口)

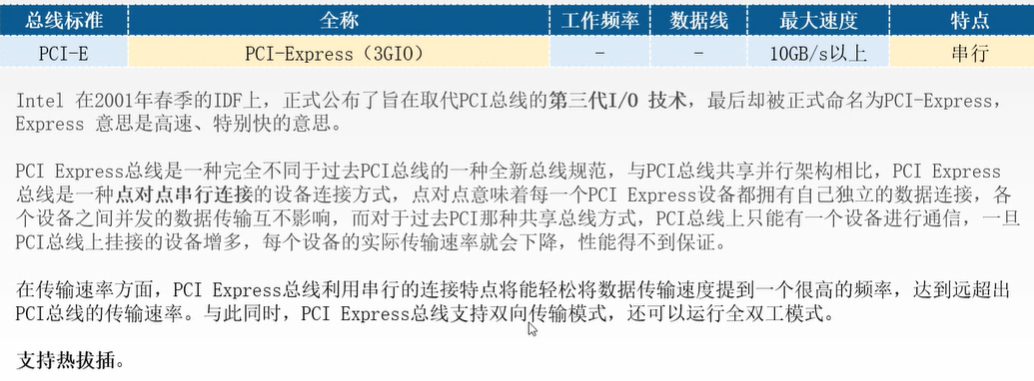

PCI-E

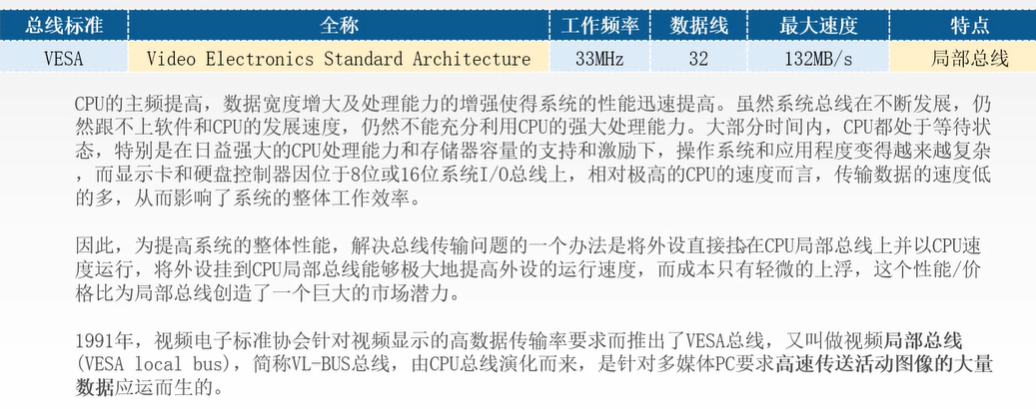

VESA

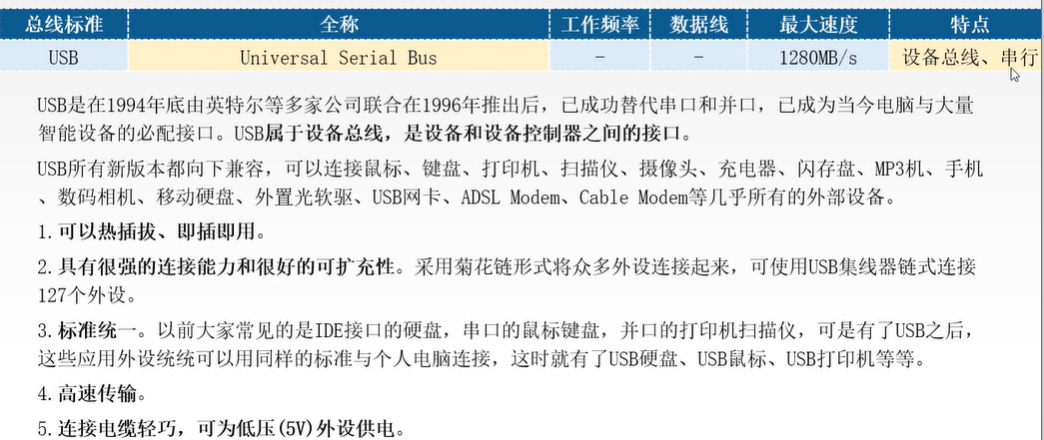

USB

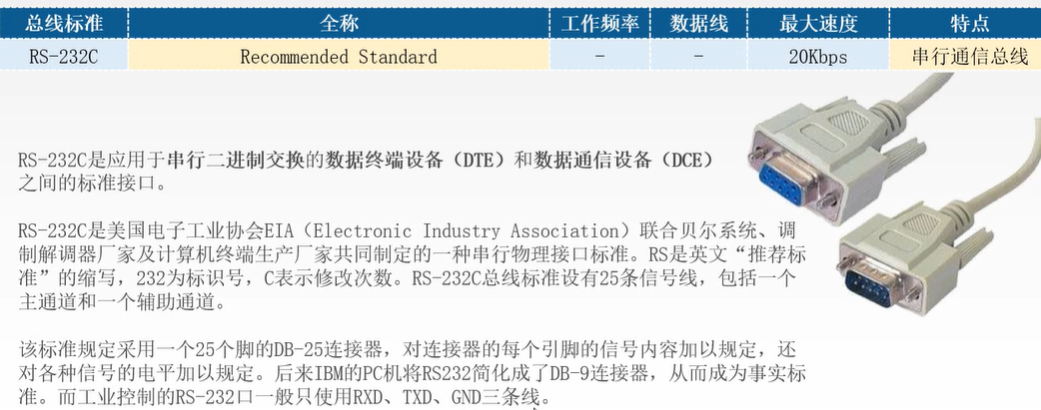

RS-232C

IDE(ATA)

连接硬盘和光驱，并行

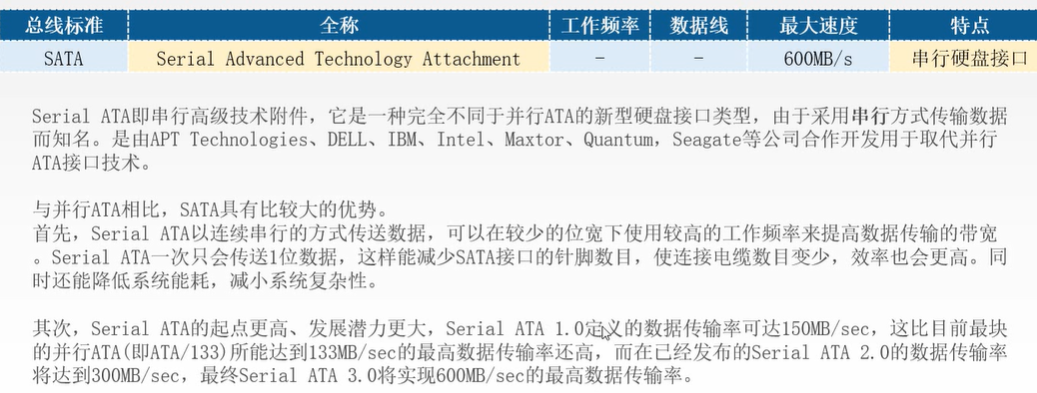

SATA

串行

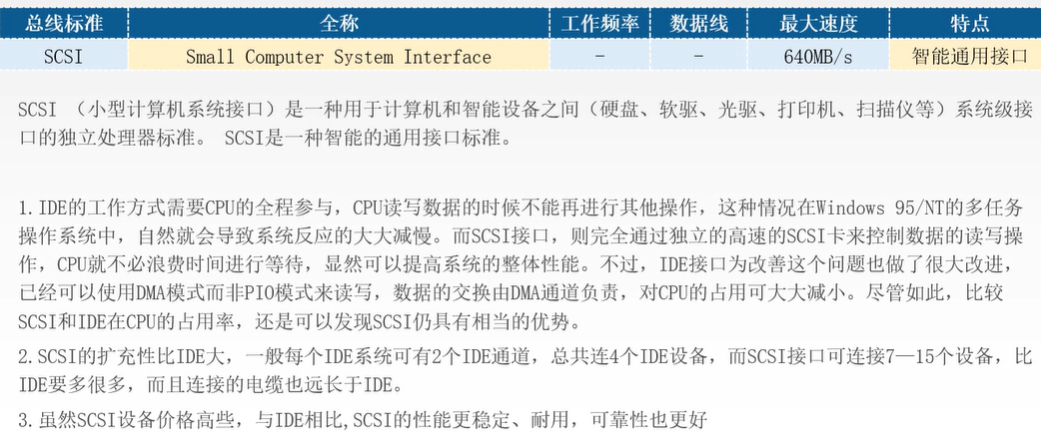

SCSI

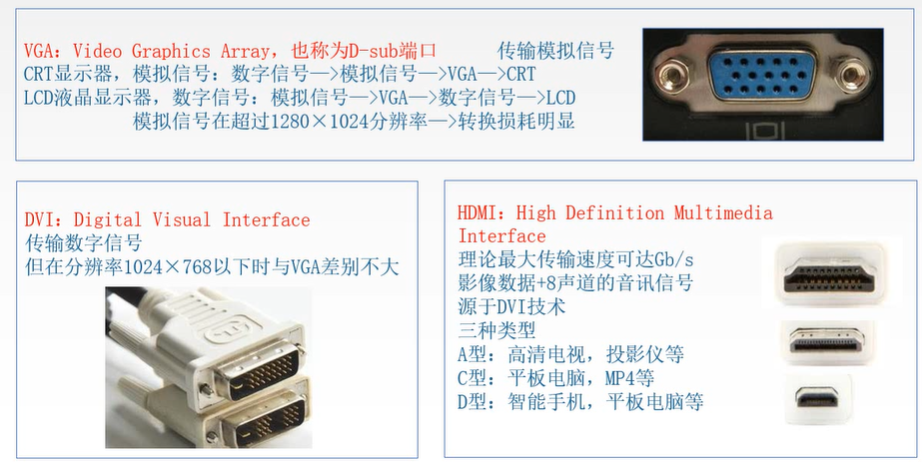

视频线标准

最后
