基于STM32的Keil、IAR仿真打印输出

关注、星标公众号，不错过精彩内容

作者：strongerHuang

微信公众号：嵌入式专栏

1写在前面

很多初学者习惯使用软件仿真，应该是很多人都知道的一款仿真软件。

以前开发板相对较贵，且快递不方便，使用仿真软件可以理解。现在便宜的STM32开发板就十几块，还用仿真软件，我不是很理解。

有经验的人都知道，仿真和实际运行情况很多时候都不一样，相信不用我说，大家都明白。

因此，我个人不是很推荐大家仿真，本文内容可能存在纰漏，仅限个人学习。

下面讲述基于Keil MDK-ARM 和 IAR EWARM进行仿真打印的配置。

2Keil仿真打印配置

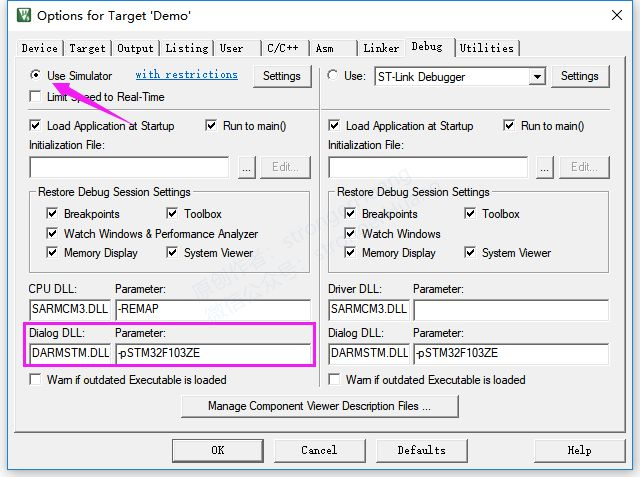

Keil MDK-ARM不能仿真，原因出在仿真参数出现了问题：

修改这两处参数为：DARMSTM.DLL   -pSTM32F103ZE

基于前面使用STM32CubeMX生成工程，修改此处仿真相关配置即可。

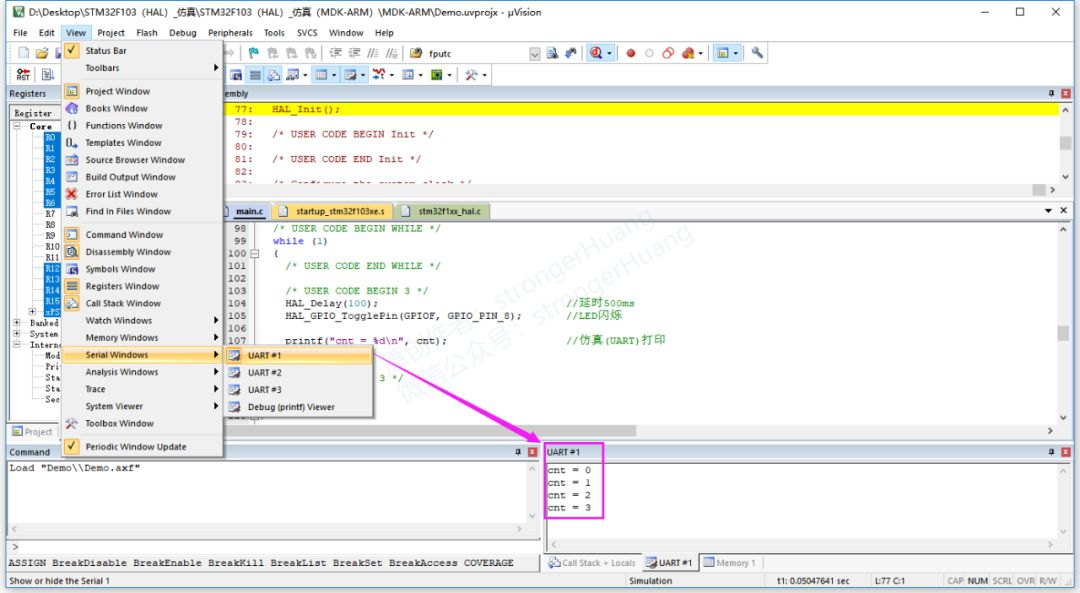

下面提供的工程，直接编译，再点击调试按钮，打开UART 1#，全速运行，就能看到printf打印效果：

3IAR仿真打印配置

IAR下的仿真打印，我没有研究透彻，只是经过测试验证，可以运行。

这里仿真打印，我使用SWO方式：

重定义代码为：

int fputc(int ch, FILE *f)
{
  ITM_SendChar(ch);
  return ch;
}

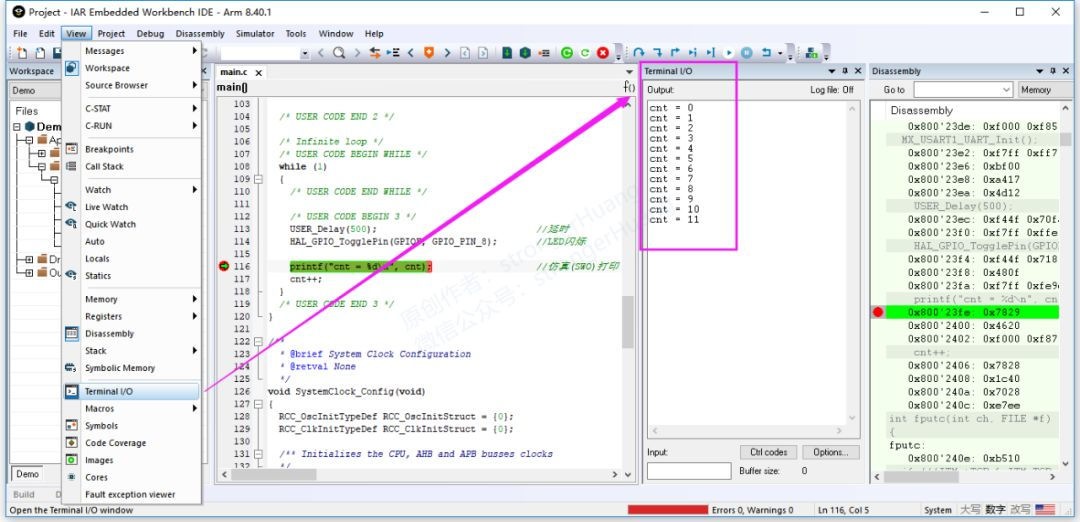

IAR仿真效果：

当然，有些配置我没有研究明白，比如滴答中断计数，为什么仿真没有正常执行。所以，我自定义延时函数。

4下载

为方便大家理解，提供源码工程下载，包含Keil和IAR实例代码：

STM32F103（HAL）_仿真

百度网盘：

https://pan.baidu.com/s/1aYBuHtOgtLqLvj6SsMYlQA

提取码：nbd3

提示：

1.公众号不支持外部链接，请复制链到浏览器打开。

2.若链接失效，请关注公众号，回复『printf系列教程』获取最新链接。

3.源码仅供学习参考，实际项目请按需修改。
