我是靠谱客的博主不安玫瑰，最近开发中收集的这篇文章主要介绍学习记录--CAN通信，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

一，基本原理部分

二，cubeMX配置

1. 配置波特率

2. 打开接收中断（本实验开个邮箱0（FIFO0）即可）

三. keil中代码

1. 配置过滤器

2. 数据帧的发送：

3. 数据帧的接收

4. 开启CAN

一，基本原理部分

参考：(12条消息) CAN通信知识梳理及在Stm32上的应用（HAL库）_冬瓜-CSDN博客

二，cubeMX配置

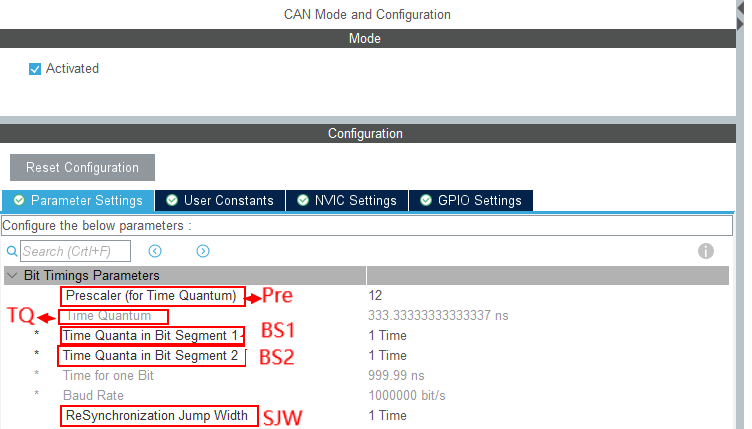

1. 配置波特率

由中文参考手册：

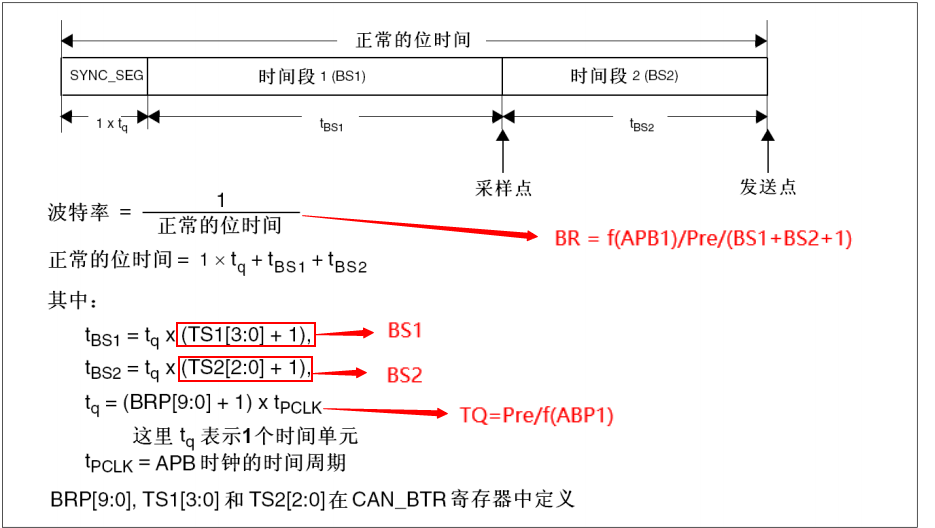

位时序如下:

2. 打开接收中断（本实验开个邮箱0（FIFO0）即可）

三. keil中代码

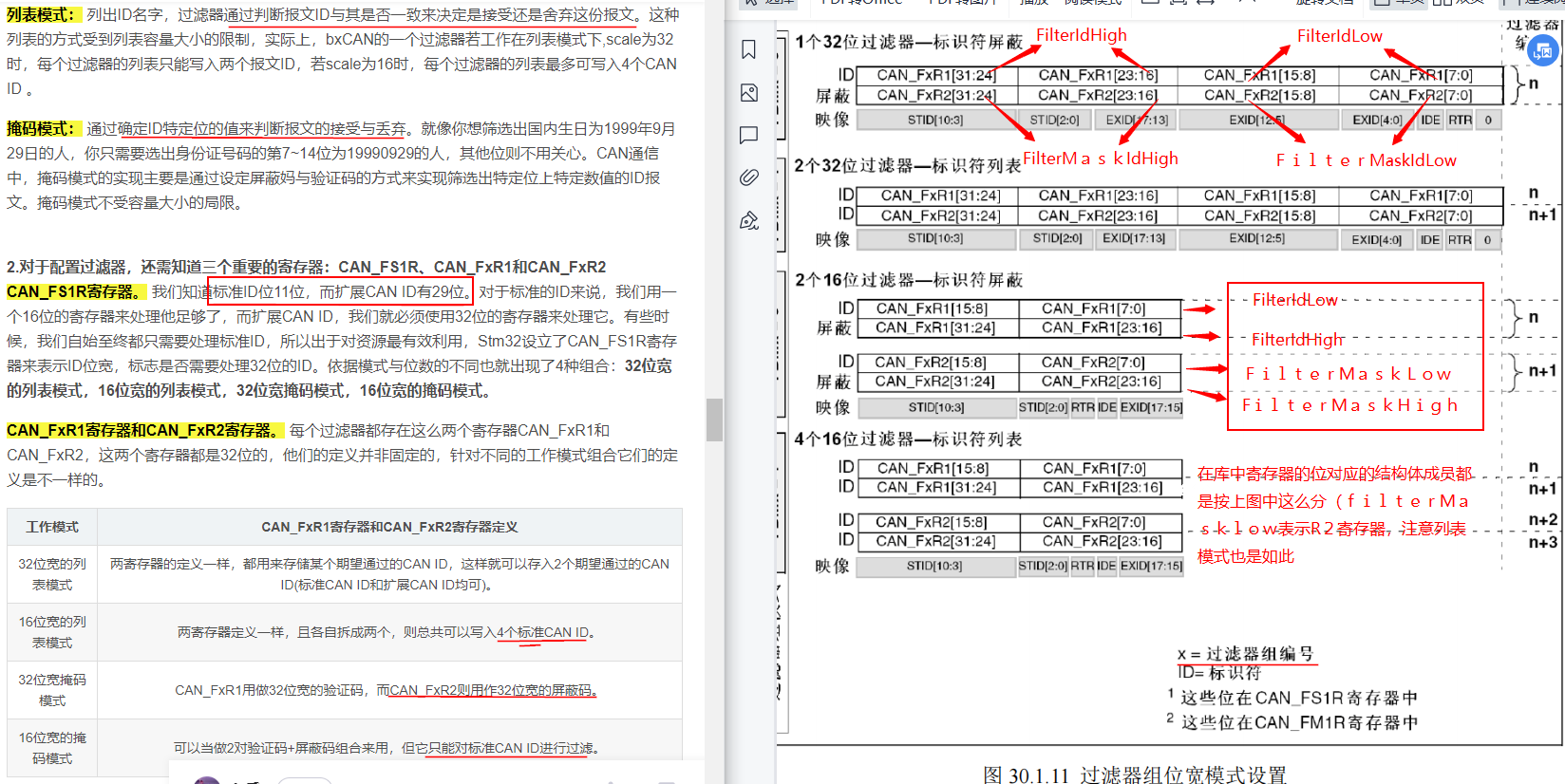

1. 配置过滤器

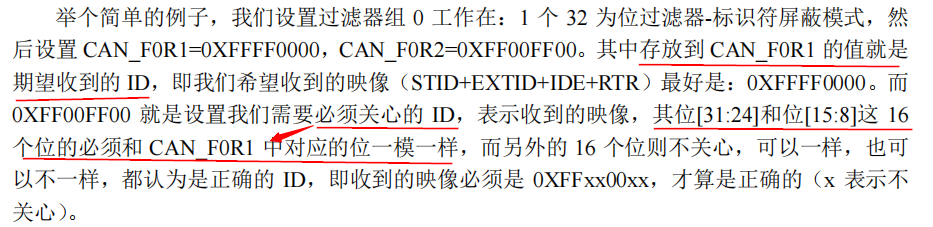

对于掩码模式的过程：

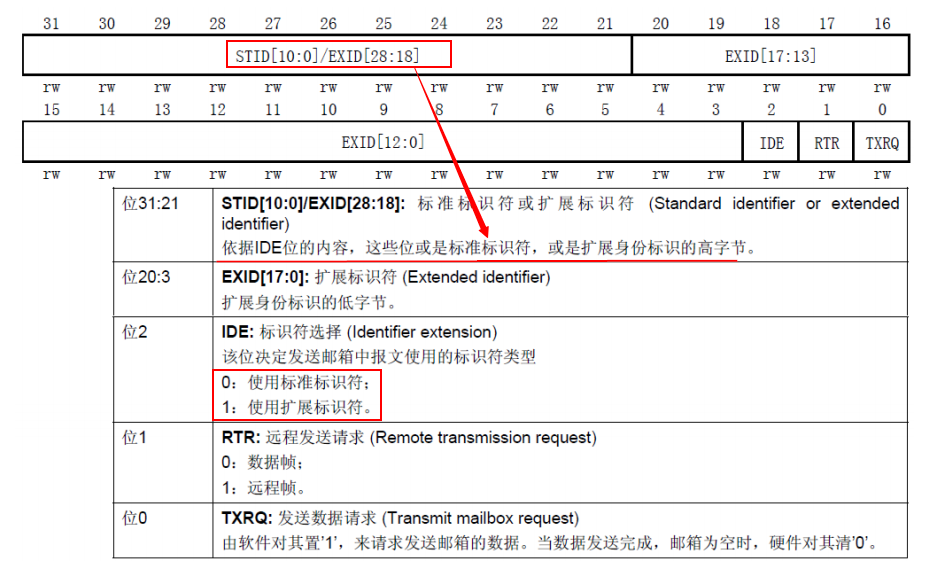

寄存器 CAN_TIxR 各位描述：

几种模式的过滤器配置：

//32位列表模式过滤器配置（这里配置R1用来过滤标准ID（StdId），R2用来过滤拓展ID(ExtId)）
void CANFilterConfig_Scale32_IdList(CAN_HandleTypeDef * hcan,uint32_t StdId,uint32_t ExtId,uint8_t Filter_Number )
{
  CAN_FilterTypeDef  sFilterConfig;
  sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST;  //设为列表模式
  sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT; //配置为32位宽
  sFilterConfig.FilterIdHigh = StdId<<5;      			 //如图基本ID左移5位，放入到STID中
  sFilterConfig.FilterIdLow = 0|CAN_ID_STD;     		 //设置IDE位为0
  sFilterConfig.FilterMaskIdHigh = ((ExtId<<3)>>16)&0xffff;  //拓展ID前部分存入R2高位中
  sFilterConfig.FilterMaskIdLow = ((ExtId<<3)&0xffff)|CAN_ID_EXT;//拓展ID后部分存入R2低位并且设置IDE位为1
  sFilterConfig.FilterFIFOAssignment = 0;    //接收到的报文放入到FIFO0中
  sFilterConfig.FilterActivation = ENABLE;
  sFilterConfig.FilterBank = Filter_Number;  //选择使用第n个过滤器（to definition可知和以前用的can库中的FilterNumber相同）
  HAL_CAN_ConfigFilter(hcan, &sFilterConfig) ;
}

//16位列表模式过滤器配置（可以写入四个标准ID）
void CANFilterConfig_Scale16_IdList(CAN_HandleTypeDef * hcan,uint32_t StdId1,uint32_t StdId2,uint32_t StdId3,uint32_t StdId4, uint8_t Filter_Number)
{
  CAN_FilterTypeDef  sFilterConfig;
  sFilterConfig.FilterMode = CAN_FILTERMODE_IDLIST;   //设为列表模式
  sFilterConfig.FilterScale = CAN_FILTERSCALE_16BIT;  //位宽设置为16位
  sFilterConfig.FilterIdHigh = StdId1<<5;  						//4个标准CAN ID分别放入到4个存储中
  sFilterConfig.FilterIdLow = StdId2<<5;
  sFilterConfig.FilterMaskIdHigh = StdId3<<5;
  sFilterConfig.FilterMaskIdLow = StdId4<<5;  	//因为只能过滤标准ID故不需要配IDE位
  sFilterConfig.FilterFIFOAssignment = 0;   //接收到的报文放入到FIFO0中
  sFilterConfig.FilterActivation = ENABLE;
  sFilterConfig.FilterBank = Filter_Number;
  HAL_CAN_ConfigFilter(hcan, &sFilterConfig);
}

//32位掩码模式过滤器配置（验证码（期望ID）：ID，屏蔽码（哪些位必须一样）：Mask）
void CANFilterConfig_Scale32_IdMask(CAN_HandleTypeDef * hcan,uint32_t ID,uint32_t Mask,uint8_t ID_Type, uint8_t Filter_Number)
{
	if(ID_Type==0) //标准ID
  {
		CAN_FilterTypeDef  sFilterConfig;
		sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;     //配置为掩码模式
		sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;    //设置为32位宽
		sFilterConfig.FilterIdHigh =ID<<5;
		sFilterConfig.FilterIdLow =0;  								//设置IDE位为0
		sFilterConfig.FilterMaskIdHigh =(Mask<<5);
		sFilterConfig.FilterMaskIdLow =0|0x02;        //置位RTR：只接收数据帧
		sFilterConfig.FilterFIFOAssignment = 0;       //设置通过的数据帧进入到FIFO0中
		sFilterConfig.FilterActivation = ENABLE;
		sFilterConfig.FilterBank = Filter_Number;
		HAL_CAN_ConfigFilter(hcan, &sFilterConfig);
  }
  else //扩展ID
  {
		CAN_FilterTypeDef  sFilterConfig;
		sFilterConfig.FilterMode = CAN_FILTERMODE_IDMASK;         //配置为掩码模式
		sFilterConfig.FilterScale = CAN_FILTERSCALE_32BIT;        //设为32位宽
		sFilterConfig.FilterIdHigh =((ID<<3) >>16) &0xffff;
		sFilterConfig.FilterIdLow =((ID<<3)&0xffff) | CAN_ID_EXT; //设置IDE位为1
		sFilterConfig.FilterMaskIdHigh = (Mask>>16)&0xffff;
		sFilterConfig.FilterMaskIdLow = (Mask&0xffff)|0x02;       //只接收数据帧
		sFilterConfig.FilterFIFOAssignment = 0;
		sFilterConfig.FilterActivation = ENABLE;
		sFilterConfig.FilterBank = Filter_Number;
		HAL_CAN_ConfigFilter(hcan, &sFilterConfig);
  }
}

2. 数据帧的发送：

//发送标准ID数据帧（数据数组指针：pData）
uint8_t CANx_SendStdData(CAN_HandleTypeDef* hcan,uint16_t ID,uint8_t *pData,uint16_t Len)
{
  static CAN_TxHeaderTypeDef   Tx_Header;

	Tx_Header.StdId=ID;						//标准数据帧ID
	Tx_Header.ExtId=0;
	Tx_Header.IDE=CAN_ID_STD;		 //标准帧，IDE设置为0
	Tx_Header.RTR=CAN_RTR_DATA;	 //发送数据帧，RTR设置为0：CAN_RTR_DATA = 0x00000000U
	Tx_Header.DLC=Len;					 //数据长度
  //找到空的发送邮箱发送数据
	if(HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX0) != HAL_OK) //
	{
		if(HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX1) != HAL_OK)
		{
			HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX2);
		}
	}
}

//发送拓展ID数据帧
uint8_t CANx_SendExtData(CAN_HandleTypeDef* hcan,uint32_t ID,uint8_t *pData,uint16_t Len)
{
	static CAN_TxHeaderTypeDef   Tx_Header;

	Tx_Header.StdId=0;
	Tx_Header.ExtId=ID;						//拓展数据帧ID
	Tx_Header.IDE=CAN_ID_EXT;
	Tx_Header.RTR=CAN_RTR_DATA;
	Tx_Header.DLC=Len;
  //找到空的发送邮箱发送数据
	if(HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX0) != HAL_OK)
	{
		if(HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX1) != HAL_OK)
		{
			HAL_CAN_AddTxMessage(hcan, &Tx_Header, pData, (uint32_t*)CAN_TX_MAILBOX2);
		}
	}
}

3. 数据帧的接收

uint8_t date_CAN1[8]; //用于接收数据

//CAN接收（写在FIFO0接收中断回调里）
void HAL_CAN_RxFifo0MsgPendingCallback(CAN_HandleTypeDef *hcan)
{
	if(hcan->Instance ==CAN1)
	{
	  CAN_RxHeaderTypeDef RxHeader;  //接受句柄（不需要配置，只需要拿来接即可，内容已经配置在TxHeader）
	  HAL_CAN_GetRxMessage(hcan, CAN_RX_FIFO0, &RxHeader, date_CAN1); //接收，CAN邮箱为0
	}
}

4. 开启CAN

void My_CAN_START(CAN_HandleTypeDef *hcan)
{
	HAL_CAN_Start(hcan);
	if(HAL_CAN_ActivateNotification(hcan, CAN_IT_RX_FIFO0_MSG_PENDING) != HAL_OK)
	{
		Error_Handler();
	}
}

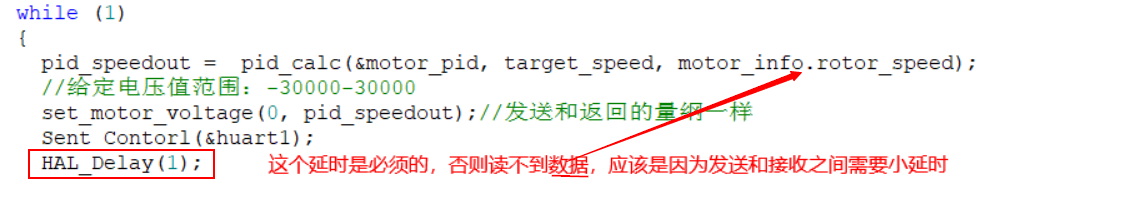

四. 调试记录
