8051内核的使用

8051内核介绍

8051内核结构

8051内核说明管脚

该部分的8051内核的顶层信号引脚在8051内核的顶层便可查看到各个引脚模块的定义。引脚的定义和普通的8051单片机相似，区别在于P3口的定义，普通的8051单片机的P3口有双重功能，在对普通的8051单片机编程时，特别是用C进行编程时所面向的是寄存器层面的，但在硬件层面上，在定义P3口的两种功能时是不一致的，原因是用C编程时，编译软件已经将C代码转变成机器代码，让机器能够辨别要用哪一个硬件模块，也就是8051的内核已经"解码"了机器码。普通的8051芯片的引脚框图和P3口的定义如下如下：

这里姑且不讨论哪些电源、地、时钟输入XTAL1/XTAL2、地址锁存控制信号ALE/PROG、外部程序存储器选通信号PSEN、访问外部程序存储器控制信号EA/VPP。可以看出剩下的都是单片机的外部通信操作接口（P0~P3口）。如果想进一步了解8051单片机的更多内容可以参考8051单片机的芯片手册。（这里不在多讲）

8051IP核

核心本身是由定时器/计数器,ALU,串行接口,和控制单元组成。

8015内核的原理图：

Clk：时钟输入

Reset：复位输入引脚

rom_data_i：ROM数据输入

ram_data_i ：RAM数据输入

int0_i外部中断0

int1_i：外部中断1

all_t0_i：定时计数0

all_t1_i：定时计数1

all_rxd_i：串口接收

p0_i：IO-port0 input

p1_i：IO-port1 input

p2_i：IO-port2 input

p3_i：IO-port3 input

p0_o：IO-port0 output

p1_o：IO-port1 output

p2_o：IO-port2 output

p3_o：IO-port3 output

all_rxd_o：内部接收后直接输出，可以进入all_rxd_i

all_txd_o：串口发送

all_rxdwr_o：接收方向信号

rom_adr_o：输出到ROM地址信号

ram_data_o：输出到RAM数据信号

ram_adr_o：输出到RAM地址信号

ram_wr_o：数据输出到RAM的使能信号

ram_en_o：RAM的时钟使能信号



datax_i：从RAM 的数据输入到单片机的信号

datax_o：从单片机输出数据到RAM的信号

adrx_o：RAM 的地址信号

wrx_o：RAM的写使能信号

8051内核的设计层次和设计文件：

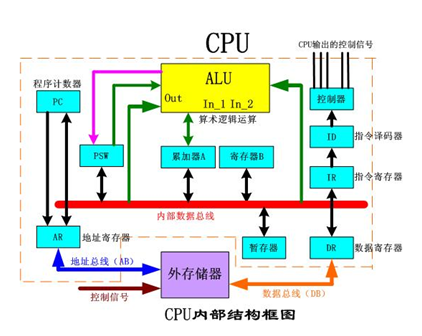

层次设计框图中的microcontroller core相当与CPU，一般的CPU的整体框图如下：

（该8051模块的设计文件都是用VHDL编写的所以要看懂器内部的构造还必须把VHDL学好）原理性的东西和层次结构已经说明了，现在就开始应用8051内核，把FPGA开发板打造成一块8051单片机开发板，先通过一个简单的实验看认识8051内核的使用。
