IC验证-SDHOST项目1

现在越来越多的人转行做IC验证，以至于校招中仅有一个项目明显处于劣势，一般来说比较好入手的项目有SRAMC、SPI、MCDF、SDHOST等。

要了解SDHOST项目首先要了解它的结构以及功能和特性

1. 控制器AHB总线接口数据处理符合AMBA2.0协议

2.具备多个控制配置寄存器，可以实现对命令和数据的控制。

3.build in DMA ，支持AHB总线 single/INCR传输

4.支持对卡的单块、多块读写和读写加速

5.与系统内SDIO模块共享FIFO和DMS模块

6.内含相应的寄存器和分频电路，实现SD总线的时钟控制

7.允许读操作时，硬件停时钟功能

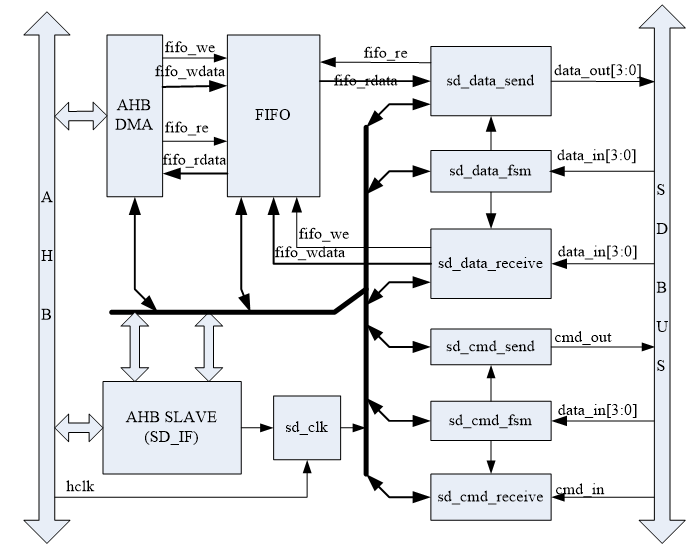

主要模块有

sd_if ：它是ahb slave接口模块 内涵控制寄存器 供 CPU访问 决定HOST的工作模式

sd clk：hclk分频电路 作为HOST模块时钟输入（在这里写下分频代码，后续验证其分频功能）

sd_cmd_fsm模块：命令操作控制模块，控制sd_cmd_send_shift_register（命令发送端口）和sd_cmd_receive_shift_register（命令接收端口）

sd_data_fsm模块：数据操作控制模块，控制sd_data_send_shift_register（数据发送端口）和sd_data_receive_shift_register（数据接收端口）

fifo模块：数据缓存模块

DMA模块：数据搬运模块 DMA的全称Direct Memory Access 要记住

上述模块中，数据的读写 命令的读写以及FIFO和DMA的数据搬运功能，都是验证的重点以及面试的重点，也是我们书写testcase时，要重点考察的地方。

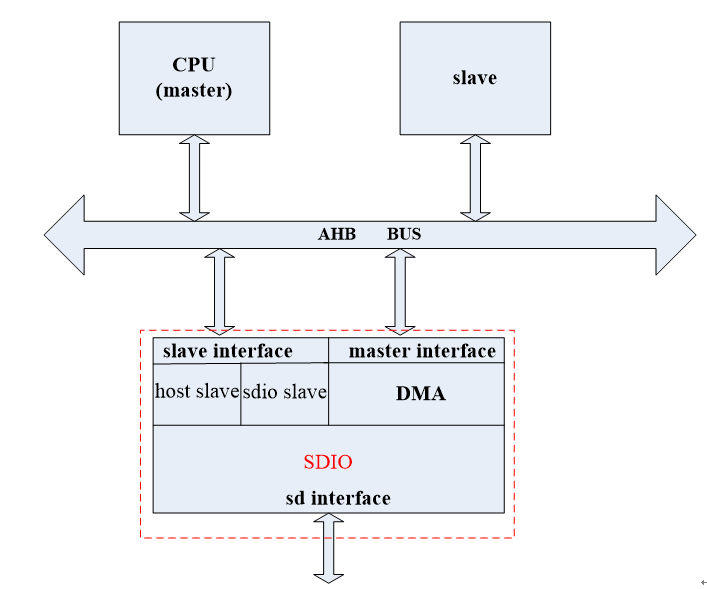

SDHOST其实也是IP级别的验证，模块嵌有基于AHB总线的SLAVE和MASTER端口，所以集成时，本模块可作为IP直接挂在AHB总线上，实现其它master（如CPU）访问本端slave，本端master访问其它slave（如sram）

第一幅图要会画，面试中更容易问，后续将针对SD host中的testcase展开介绍。
