FANUC 各IO模块保险丝位置

IO模块保险丝

在PMC报警界面若出现“ER97”报警即表明设备中IO连接出现了异常，IO无法正常进行连接。若该报警出现在设备调试或者IO扩展时，有可能是连线错误或IO地址未分配导致，若该报警出现在正在使用的设备中时，往往是由于IO模块外部电源(24V)电压不足或者IO模块保险丝熔断导致。

而发生保险丝熔断，基本都是由于外部信号(X信号/Y信号)短路导致，更换IO模块保险丝前，应首先排除外部短路故障。为了便于更换各IO模块的保险丝，接下来我们简单了解下常用IO模块保险丝的安装位置：

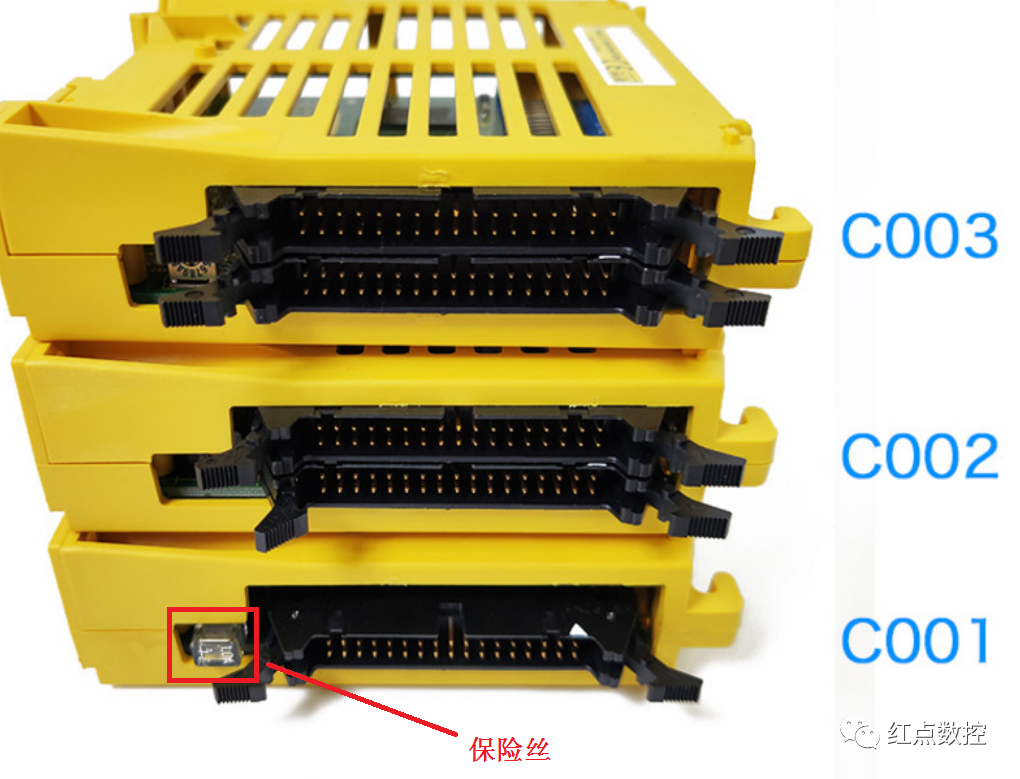

1.分离型IO单元

分离型IO单元的保险丝安装在基本模块顶部，其余扩展模块没有保险丝，可直接将保险丝拔出后，使用万用表测量保险丝好坏。

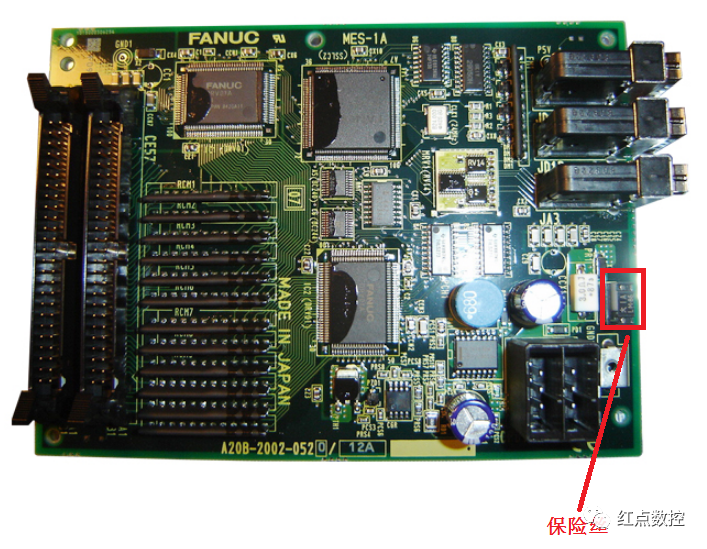

2.操作面板IO单元

操作面板IO单元结构比较简单，在IO单元电源连接线接口附近即可看到保险丝，若保险丝熔断，直接拔掉更换，比较方便。

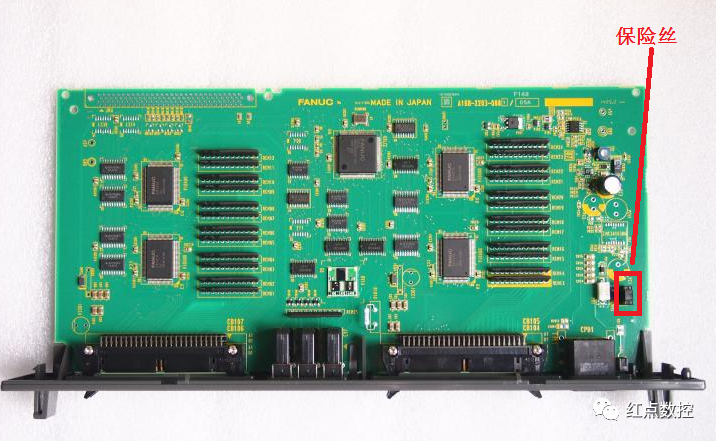

3.电气柜用IO单元

电气柜用IO单元属于一体式IO模块，该模块保险丝并不直接外漏，而是在IO板中，若检测此IO单元的保险丝好坏，需要将IO板抽出后才能看到保险丝；

将IO板抽出后，按照图中指示位置即可发现IO模块保险丝，直接使用万用表测量即可判断保险丝好坏。

在设备维修过程中，我们会遇到各种各样的设备故障，而其中外部信号短路的故障也会经常遇到，当设备外部信号发生短路时，往往会熔断IO模块保险丝，导致设备IO模块连接异常，设备发生报警无法使用。

在排查外部信号短路故障时，通常需要进行多次测试，建议备用一些常用保险丝，便于排查短路故障。短路故障的排查，也需要维修人员掌握一定的电工基础知识，建议初学者在空余时间也要学习一些电工知识，提升自身技能水平。
