simulink中的变压器参数解释及测量方法

最近，用simulink建模时，要用到变压器。找到了linear transformer,但看到设置参数后，傻眼了。后来网上找了一下，也没有特别令我满意的答复，经过查看资料，汲取各家的观点，现整理出来，便于查看。

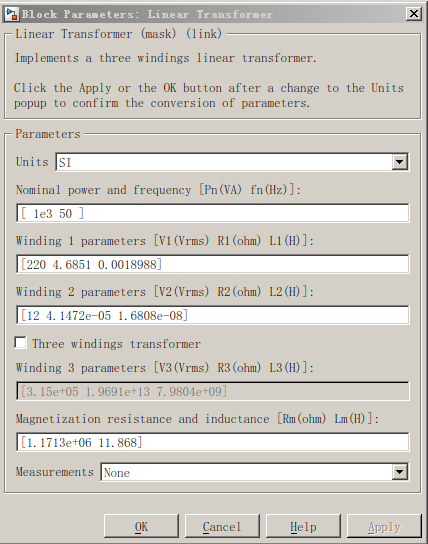

这是设置的参数：

1，Units：就是下面的参数的单位形式，这是选择SI就可以了，下面参数的单位大家都常见，能理解。

2，Nominal power and frequency 指额定的功率和频率。就是变压器工作时最大的功率及它工作的频率。工作时，变压器的功率是变化的，由负载决定，所以这里是最大功率。而工作频率一定是固定的，就填写你的工作频率吧。单位也都有标明。

3，Winding 1 parameters 绕组1的参数。

V1(Vrms) :这个绕组的工作电压，也就是工作时，加在这个绕组上的电压，要填有效值，单位V。变压器的变比就是这个电压与绕组2的电压的比值。

R1（ohm）:等效串联电阻（表征铜损），单位欧姆。这个值就需要用数字电桥测量。将数字电桥直接接在这个绕组的两端，数字电桥中的DCR就是此值，也就是直流电阻值。当电流流过这个绕组时，在这个等效电阻上产生热量就会导致能量损耗。

L1(H): 绕组的漏感。首先，短路其他绕组，然后，使用数字电桥测量这个绕组的电感值，就是这个绕组的漏感。

4，Winding 2 parameters 绕组2的参数

内容同绕组1，这里不再多说。

5，magnetization resistance and inductance 励磁电阻和电感

这个可以忽略，影响不大。默认值都是很大的，甚至可以按理想值处理，就是把这两个值设为inf.

设置完这些就可以了。

最后，再说一下，如何将变压器设为理想变压器。将绕组的电阻和电感设置为零，然后将Rm,Lm设置为inf，就可以实现了。
