cube配置，目前按网上说的多通道DMA+TIM中断触发，没法实现，Simulink生成的代码一直卡在DMA中断，而其他中断进不去，没查到原因。

取消DMA，用ADC中断，多通道的还是有问题，Simulink生成的代码中断可以正常进，但ADC采集的值不对，没查到原因。

最终只能用单通道，ADC中断，不连续采集，不用DMA，测试了ADC1和ADC2同时用的话，是可以的，采集的值没问题。本文就是采用的此方式。

如果有大佬成功实现过了DMA+TIM中断触发的simulink代码生成，欢迎指导小弟~~~

也欢迎在做STM32自动代码生成的童鞋与我交流~~

QQ/Wechat:9535909472

目录

CUBE配置：

时钟树配置：（最高时钟只有12M）

ADC配置：

Simulink模型建立：

测试效果：

附件

CUBE配置：

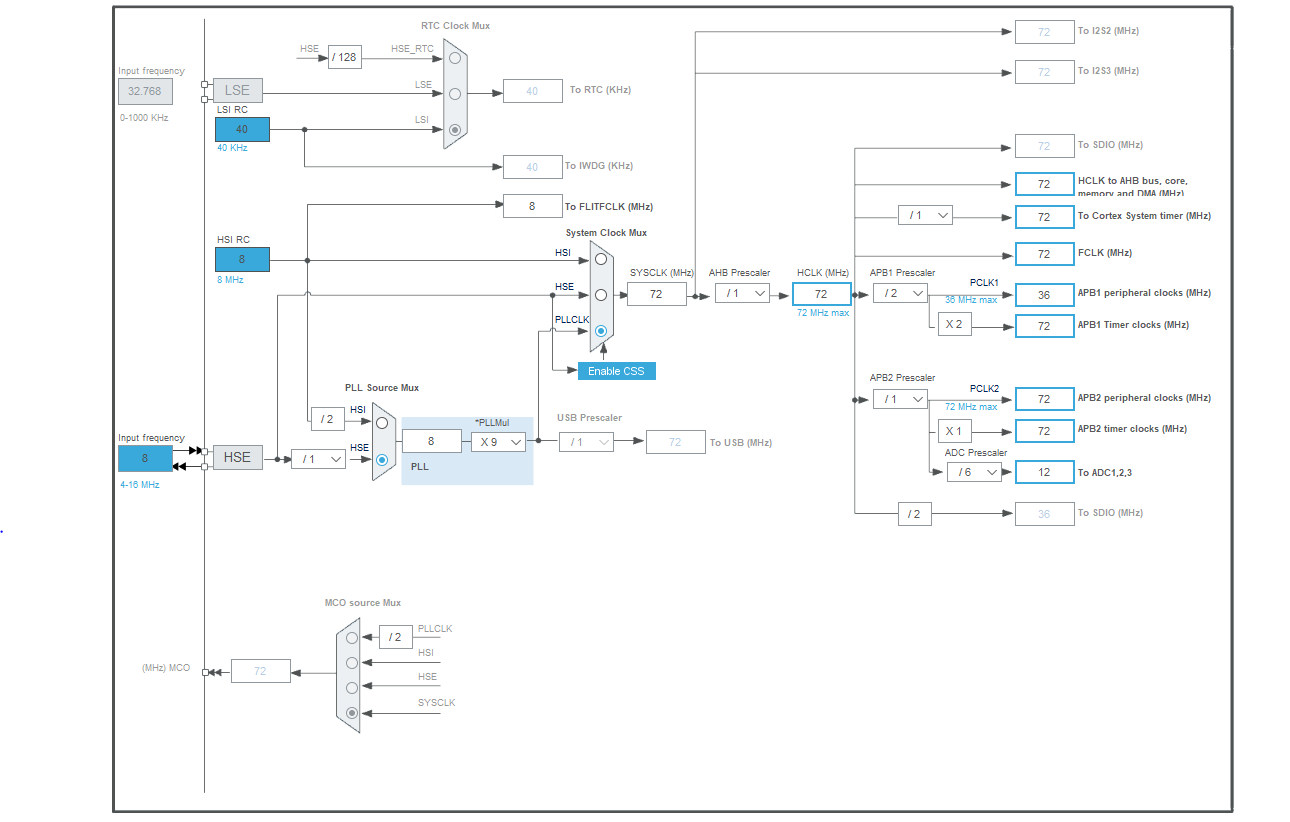

时钟树配置：（最高时钟只有12M）

ADC配置：

Mode Independent mode ADC1 和ADC2 工作在独立模式（如果只有ADC1的话，只能选独立模式）

Data Alignment 　　　　　　　ADC 数据向左边对齐还是向右边对齐（默认右对齐）

Scan Conversion Mode Disable 是否开启扫描模式（如果是多通道的话，只能选开启，单通道只能选不开启）

Continuous Conversion Mode 　Disable 　 是否开启连续转换（此处选择不开启，开启后会导致其他中断进不去）

Discontinuous Conversion Mode 　Disable　是否开启单次转换（单通道只能Disable，多通道可以选择Enable）

ADCs_Regular_ConversionMode （规则通道转换模式）

Enable Regular Conversions　　　　　　ENABLE启用定期转换

Number of Conversion 　　　　　　　 ADC转换的通道数量 1 （单通道只能选择为1）

External Trigger Conversion Source 　　 by software 软件触发转换（可以选择TIM中的中断触发，但是Simulink中生成完的代码有问题，最终还是没用中断和DMA）

Rank 只有通道为2个以上时才可以开启扫描模式

Channel 　　　　　　　　　　　　 　 ADC转换通道 10

Sampling Time 　　　　　　　　　 ADC采样周期 1.5cyces

ADC_Injected_ConversionMode　　　　　　　 （注入通道转换模式）暂时没用到。

WatchDog 暂时没用到。

转换时间=采样时间+12.5个周期 = 14个周期

由时钟树可知，ADC的频率为12M，得到转换时间为 14/12M = 1.17us

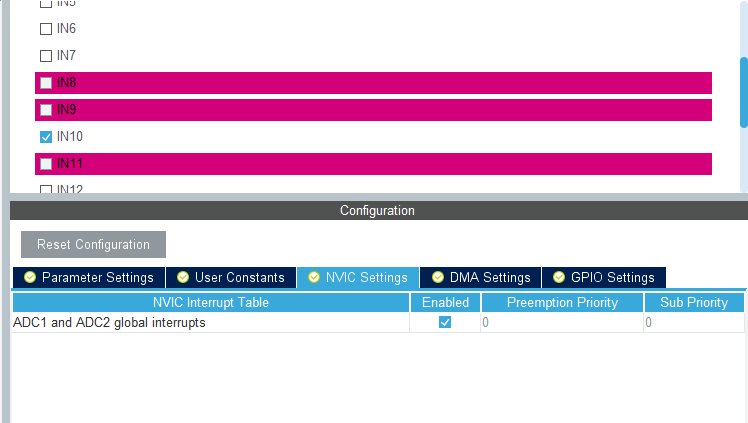

打开ADC中断：

ADC2配置和ADC1一样，此处不再叙述。

没有用DMA，所以CUBE的配置就这些。本工程是在之前一篇文章的基础上改的，其他配置参考上一篇文章。

Simulink模型建立：

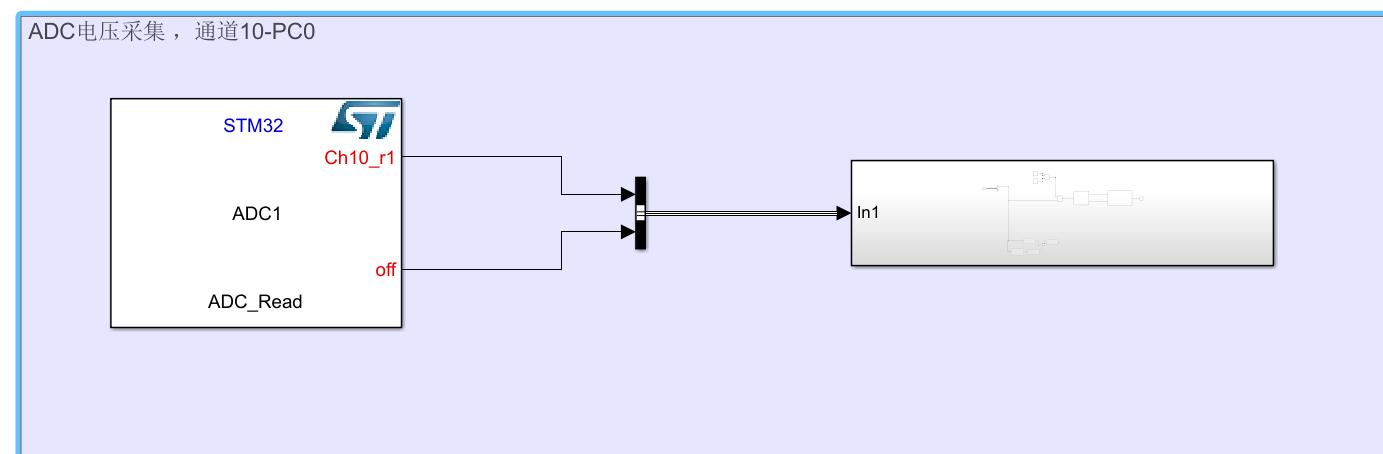

模块库中找到ADC模块，我是将他放到500ms定时和1s定时中，一个ADC1，一个ADC2(配置同1)

此处的模块只负责读取ADC采样的值，采集和转换是一直在中断进行的。

我这里配置的是通道ADC1-通道10

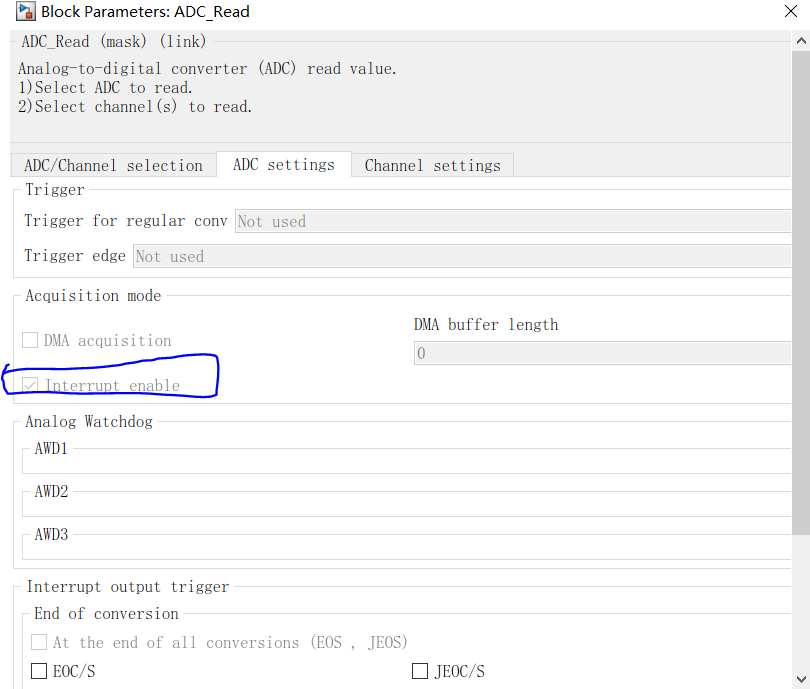

CUBE中配置后，此处的中断是打开的，且不能修改。（关闭中断只能在cube中配置）

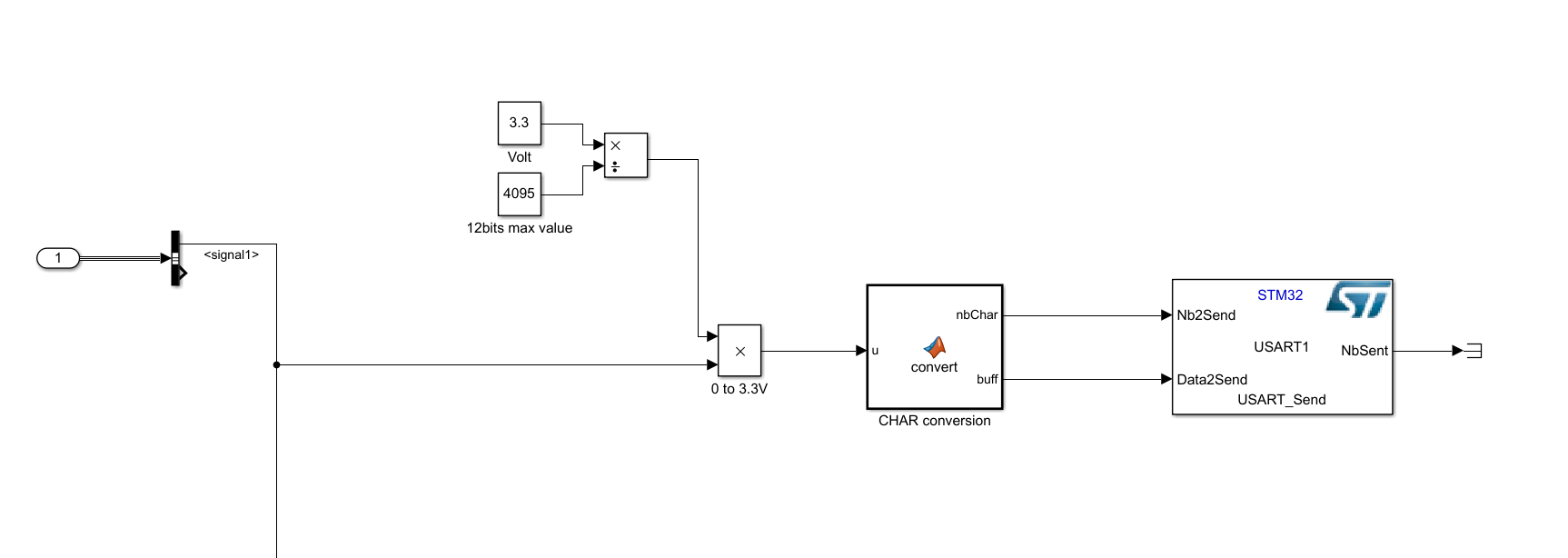

输入信号为12位精度的ADC值范围0-4095，电压范围0-3.3（本次用的开发板adc采集的电压最高只能到3.3v，如果要测5V，需要改硬件）

CHAR 转换模块在ADC Demo中有，如果找不到的话，可以参考我的工程。

ADC2和ADC1类似，只是放到了1s定时中断里面，然后在转换模块中加了个2，用于串口打印时区分。

到此模型建立完成，Ctrl+B生成代码，打开工程，编译，下载。

测试效果：

其他中断还可以正常触发，ADC采集也可以正常采集电压。

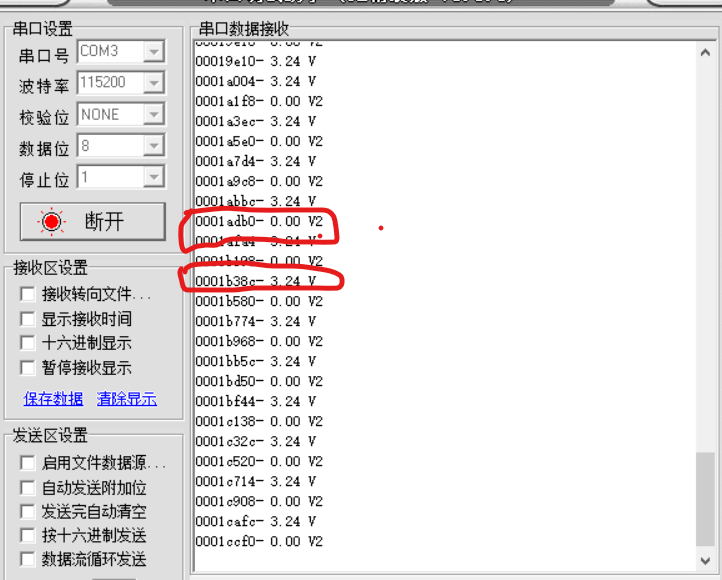

ADC1采集通道接电源，采集电压3.24v，ADC2采集通道接地，采集电压0V

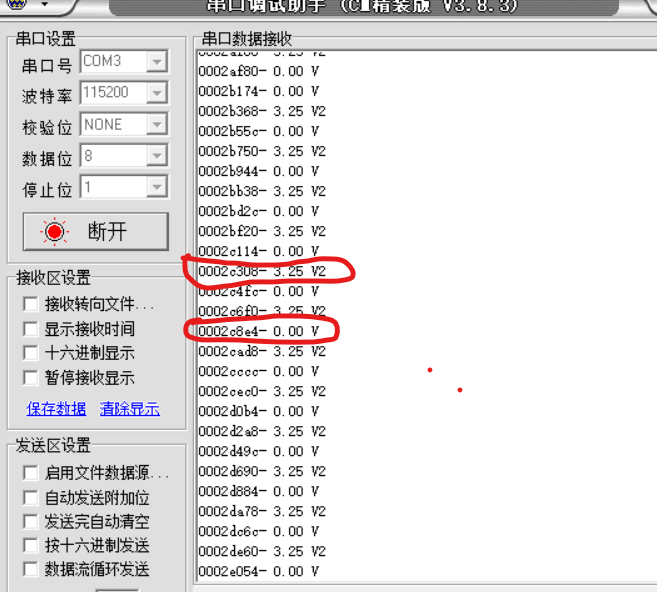

ADC2采集通道接电源，采集电压3.25v，ADC1采集通道接地，采集电压0V

附件

CUBE工程，Simulink模型及生成的代码工程
