MATLAB脚本自动获取Simulink模型接口

提示：本文以自动获取模型接口模块为例，可以扩展到所有其他模块类型的获取

一、模型示例

接下来的内容掩饰如何使用脚本自动获取上图模型中的输入、输出接口，可以获取模块的操作句柄，进而获取接口信号名称，可以为自动化测试等提供支持。

二、脚本示例

mdlName = 'unit_demo'; % 模型名称，不带后缀
load_system(mdlName);  % 加载模型，模型在当前工作目录下![请添加图片描述](https://img-blog.csdnimg.cn/a85d50c5186c4ed59fcfdbdeafc81d98.png?x-oss-process=image/watermark,type_ZHJvaWRzYW5zZmFsbGJhY2s,shadow_50,text_Q1NETiBA55S355qE6IOh5raC,size_12,color_FFFFFF,t_70,g_se,x_16)

inports = find_system(mdlName, 'SearchDepth', 1, 'BlockType', 'Inport')
outports = find_system(mdlName, 'SearchDepth', 1, 'BlockType', 'Outport')
for idx = 1:length(inports)
	% 去除路径，只留下接口名称
    inports{idx} = strrep(inports{idx}, [mdlName, '/'], '');
end
for idx = 1:length(outports)
    outports{idx} = strrep(outports{idx}, [mdlName, '/'], '');
end

inports
outports

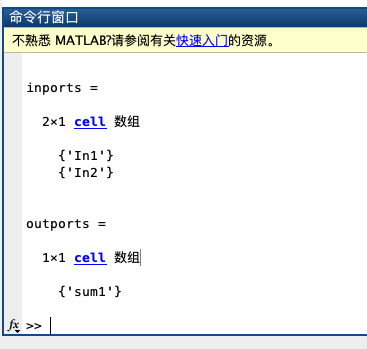

三、运行效果

END
