matlab/simulink电力电子仿真单相变压器的设置

感觉网上的教程要么是英文的，要么就是抄来抄去，内容质量很差。反正自己也正在学用simulink做电力电子仿真，索性做个记录。

1 内容

这一章主要讲下simulink电力电子仿真中，单相变压器的参数设置和使用。

2 单相变压器

单相变压器网上的介绍实在是太少了。怎么大家都不用单相变压器的吗？

2.1 单相变压器长啥样

我用的单相变压器是这样的。
虽然它长着三个铁芯，但其实还是单相变压器。如果和你想的不一样，别急着退出去，其实是可以设置成这样的。
是不是跟你想要的一样了。

2.2 添加单相变压器

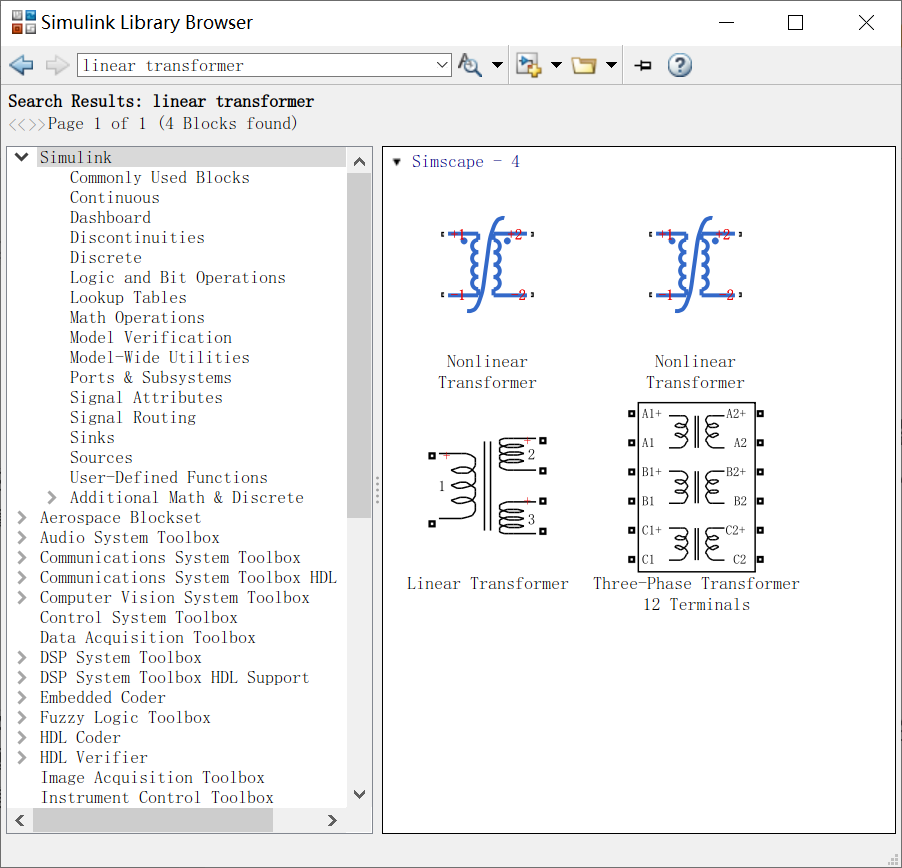

这个元件的名字已经在图片里显示了，你可以直接搜索linear transformer，不区分大小写的。每个版本的matlab中，同个元件所在库的位置会有细微的差别，所以我习惯于直接在库中搜索。如图。

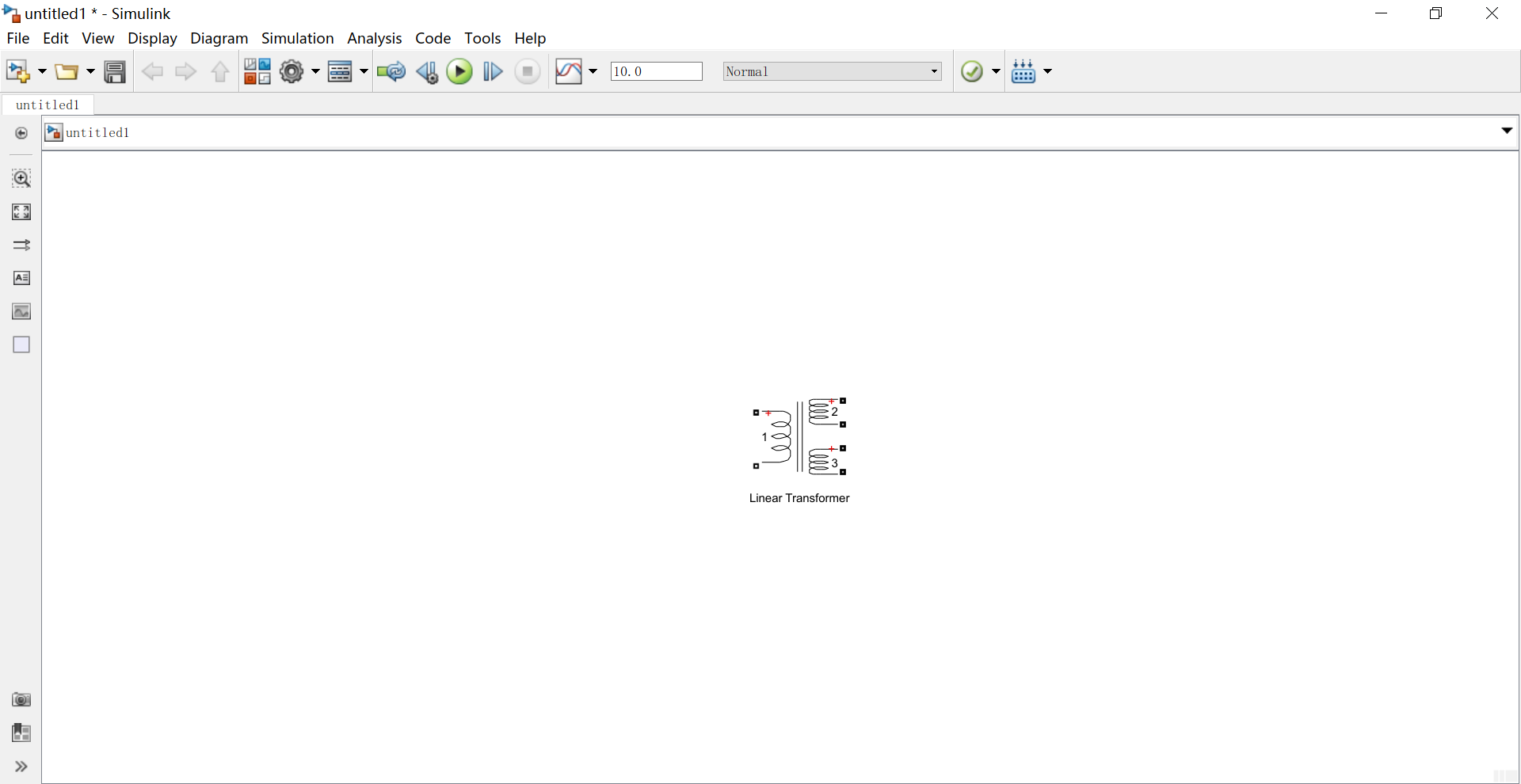

第二行第一个就是我们要用的元件了。选择它，拖动到我们的面板中去。（我不知道这种叫啥，我就叫面板了）

2.3 设置成两个铁芯

我做的仿真中只需要用到两个铁芯，一次侧一个，二次侧一个。双击这个元件，在弹出的对话框中把Three windings transformer这个选项取消勾选。点击apply就变成两个铁芯了。

2.4 参数设置

接下来就是设置参数了，不要关掉这个对话框。

2.4.1 units

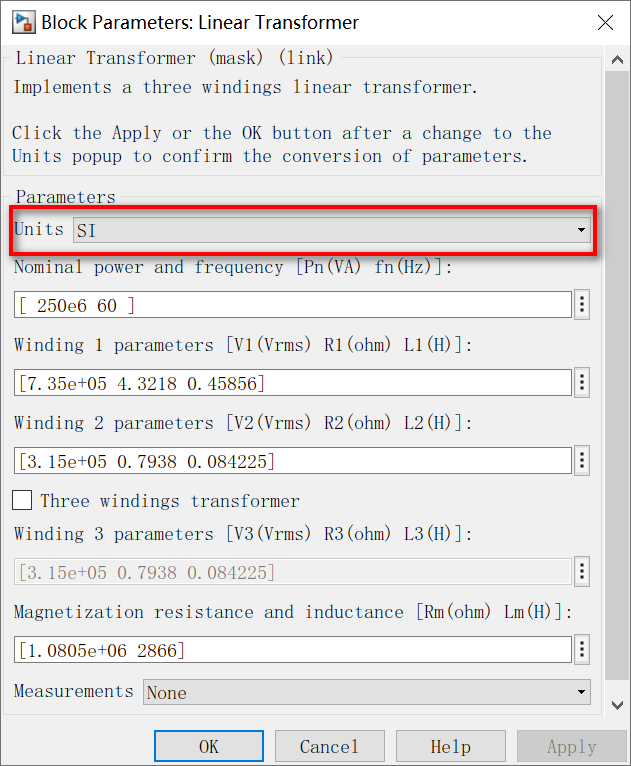

units那里有两个选项，默认是pu，你学过电机或者电力系统应该就知道这是标幺制，所以我就不解释啥是标幺制了。另一个选项是SI，也就是国际单位制。我习惯用国际单位制，主要是因为我数学不好，每次换算要好久，算不过来 。

2.4.2 nominal power and frequency

如果选的是国际单位制，那么units下面的nominal power and frequency就不用管了。这个是用来设置变压器的额定容量和额定频率的，只在标幺制的时候才用的到，你肯定懂的吧。

2.4.3 其他

接下来就是设置最重要的参数啦。

• Winding 1 就是一次侧绕组，Winding 2 就是二次侧绕组。
• V1 V2肯定知道，是一二次侧的电压。注意人家写的是Vrms，也就是电压的有效值。

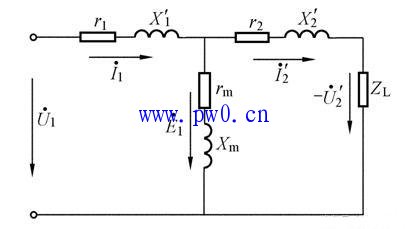

• R1，R2，L1，L2是一二次侧的电阻和电感。你懂我在说啥不，就是那个变压器的等效电路，如图。这张图片来源于网络。图里X1，X2就是电感的电抗值，对应的就是L1和L2，不想解释了过于简单。

• Rm、Lm就是励磁电阻和励磁电感。在上面的图上就是中间的rm和Xm。（怎么写下标来着。。）

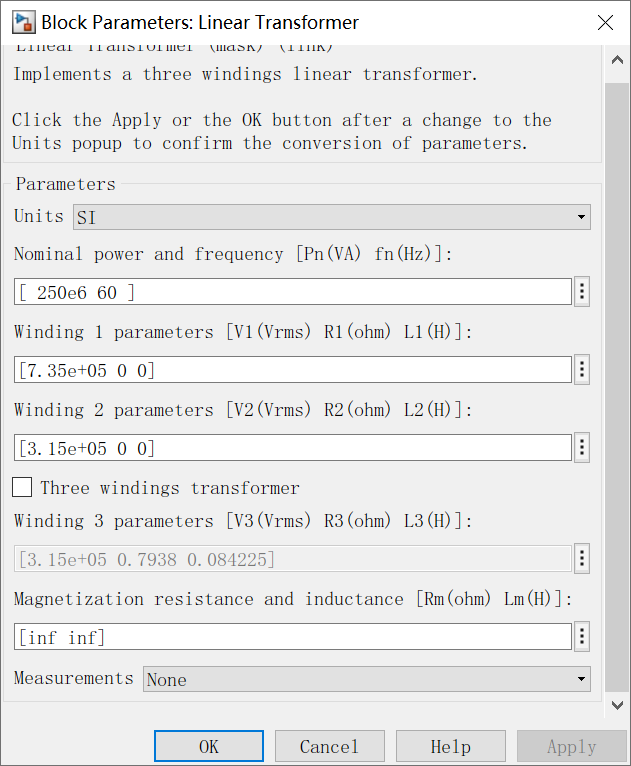

上面提到的就是它能设置的全部参数了。如果你想要的是理想型变压器，没有损耗的那种，咋设置嘞。就把R1,L1,R2,L2都设置成0，Rm和Lm设置成inf就行了。像我这样。这时候，我这个变压器的变压比就是V1 / V2了。

实际上，在用SI（国际单位制）的时候，V1 V2是可以随便设置的。比如我下面这张图里就是用的默认的值。有人不太理解这个变压比如何设置，其实我上一句已经解释过了。V1 / V2就是变压比，也就是说，如果想要变压比是10：1的话，就把V1的值设置成V2的十倍即可，比如 V1=10 , V2=1。

2.4.4 measurements

最下面那个measurments应该都知道吧，可以设置是否测量该变压器的参数（电压、电流）。winding是一二次侧绕组，magnetization是励磁绕组。

差不多就是这些了吧，我感觉已经全部讲到了。

我目前是只在simulink中找到了这唯一的一个单相变压器，因为我是做simulink仿真的，另外那些蓝色的元件平时不太用。还有一个叫ideal transformer，那个也不是我平时用的范围。

下接matlab/simulink电力电子仿真三相变压器设置和使用

能不能点个赞鸭好兄弟们，我认真写了好久的=。=

有任何问题的话可以留言，我应该能及时回复。
