概述

作者：武卓

YOLO家族又添新成员了！作为目标检测领域著名的模型家族，you only look once (YOLO) 推出新模型的速度可谓是越来越快。就在刚刚过去的1月份，YOLO又推出了最新的YOLOv8模型，其模型结构和架构上的创新以及所提供的性能提升，使得它刚刚面世，就获得了广大开发者的关注。

YOLOv8的性能到底怎么样？如果说利用OpenVINO™的量化和加速，利用英特尔®CPU、集成显卡以及独立显卡与同一代码库无缝协作，可以获得1000+ FPS的性能，你相信吗？那不妨继续往下看，我们将手把手的教你在利用OpenVINO™在英特尔®处理器上实现这一性能。

图1. YOLOv8推理结果示例（或者找一张其它的YOLO图片来配图）

好的，让我们开始吧。

注意：以下步骤中的所有代码来自OpenVINO Notebooks开源仓库中的230-yolov8-optimization notebook 代码示例，您可以点击以下链接直达源代码。openvino_notebooks/230-yolov8-optimization.ipynb at main · openvinotoolkit/openvino_notebooks · GitHub

第一步： 安装相应工具包及加载模型

本次代码示例我们使用的是Ultralytics YOLOv8模型，因此需要首先安装相应工具包。

!pip install "ultralytics==8.0.5"

然后下载及加载相应的PyTorch模型。

from ultralytics import YOLO
MODEL_NAME = "yolov8n"
model = YOLO(f'{MODEL_NAME}.pt')
label_map = model.model.names

定义测试图片的地址，获得原始PyTorch模型的推理结果

IMAGE_PATH = "../data/image/coco_bike.jpg"
results = model(IMAGE_PATH, return_outputs=True)

其运行效果如下

为将目标检测的效果以可视化的形式呈现出来，需要定义相应的函数，最终运行效果如下图所示

第二步： 将模型转换为OpenVINO IR格式

为获得良好的模型推理加速，并更方便的部署在不同的硬件平台上，接下来我们首先将YOLO v8模型转换为OpenVINO IR模型格式。YOLOv8提供了用于将模型导出到不同格式（包括OpenVINO IR格式）的API。model.export负责模型转换。我们需要在这里指定格式，此外，我们还可以在模型中保留动态输入。

	from pathlib import Path

	model_path = Path(f"{MODEL_NAME}_openvino_model/{MODEL_NAME}.xml")
	if not model_path.exists():
	    model.export(format="openvino", dynamic=True, half=False)

接下来我们来测试一下转换后模型的准确度如何。运行以下代码，并定义相应的前处理、后处理函数，

	from openvino.runtime import Core, Model

	core = Core()
	ov_model = core.read_model(model_path)
	device = "CPU"  # GPU
	if device != "CPU":
	    ov_model.reshape({0: [1, 3, 640, 640]})
	compiled_model = core.compile_model(ov_model, device)

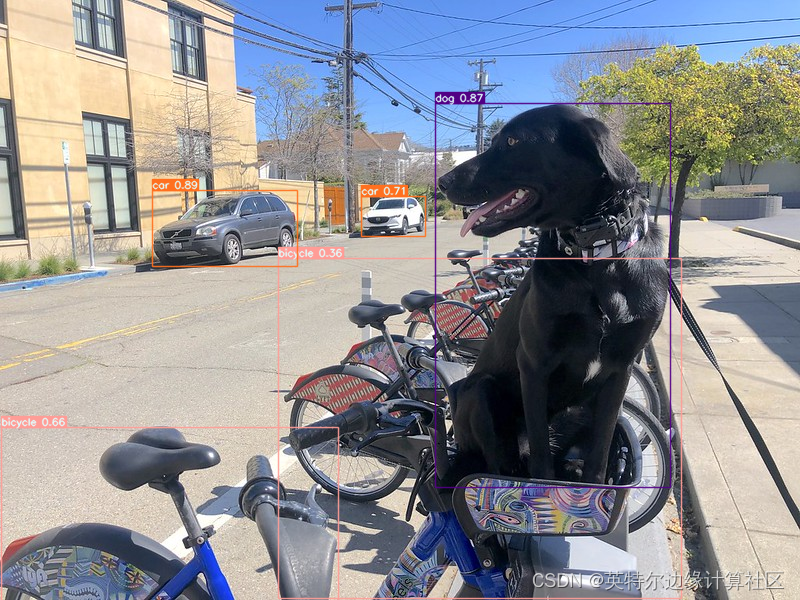

在单张测试图片上进行推理，可以得到如下推理结果

第三步： 在数据集上验证模型准确度

YOLOv8是在COCO数据集上进行预训练的，因此为了评估模型的准确性，我们需要下载该数据集。根据YOLOv8 GitHub仓库中提供的说明，我们还需要下载模型作者使用的格式的标注，以便与原始模型评估功能一起使用。

	import sys
	from zipfile import ZipFile

	sys.path.append("../utils")
	from notebook_utils import download_file

	DATA_URL = "http://images.cocodataset.org/zips/val2017.zip"
	LABELS_URL = "https://github.com/ultralytics/yolov5/releases/download/v1.0/coco2017labels-segments.zip"

	OUT_DIR = Path('./datasets')

	download_file(DATA_URL, directory=OUT_DIR, show_progress=True)
	download_file(LABELS_URL, directory=OUT_DIR, show_progress=True)

	if not (OUT_DIR / "coco/labels").exists():
	    with ZipFile(OUT_DIR / 'coco2017labels-segments.zip' , "r") as zip_ref:
	        zip_ref.extractall(OUT_DIR)
	    with ZipFile(OUT_DIR / 'val2017.zip' , "r") as zip_ref:
	        zip_ref.extractall(OUT_DIR / 'coco/images')

接下来，我们配置DetectionValidator并创建DataLoader。原始模型存储库使用DetectionValidator包装器，它表示精度验证的过程。它创建DataLoader和评估标准，并更新DataLoader生成的每个数据批的度量标准。此外，它还负责数据预处理和结果后处理。对于类初始化，应提供配置。我们将使用默认设置，但可以用一些参数替代，以测试自定义数据，代码如下。

	from ultralytics.yolo.utils import DEFAULT_CONFIG
	from ultralytics.yolo.configs import get_config
	args = get_config(config=DEFAULT_CONFIG)
	args.data = "coco.yml"

	validator = model.ValidatorClass(args)

	data_loader = validator.get_dataloader("datasets/coco", 1)

Validator配置代码如下

	from tqdm.notebook import tqdm
	from ultralytics.yolo.utils.metrics import ConfusionMatrix

	validator.is_coco = True
	validator.class_map = ops.coco80_to_coco91_class()
	validator.names = model.model.names
	validator.metrics.names = validator.names
	validator.nc = model.model.model[-1].nc

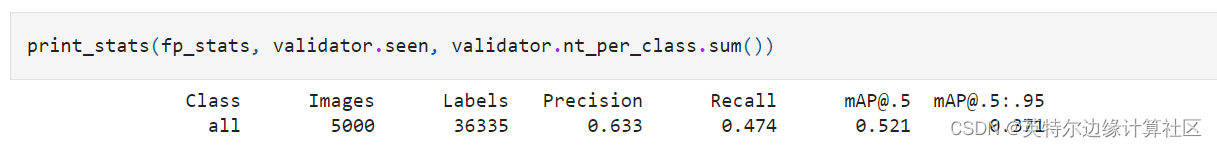

定义验证函数，以及打印相应测试结果的函数，结果如下

第四步： 利用NNCF POT 量化 API进行模型优化

Neural network compression framework (NNCF) 为OpenVINO中的神经网络推理优化提供了一套先进的算法，精度下降最小。我们将在后训练（Post-training）模式中使用8位量化（无需微调）来优化YOLOv8。

优化过程包括以下三个步骤：

建立量化数据集Dataset;
运行nncf.quantize来得到优化模型
使用串行化函数openvino.runtime.serialize来得到OpenVINO IR模型。

建立量化数据集代码如下:

	import nncf  # noqa: F811
	from typing import Dict


	def transform_fn(data_item:Dict):
	    """
	    Quantization transform function. Extracts and preprocess input data from dataloader item for quantization.
	    Parameters:
	       data_item: Dict with data item produced by DataLoader during iteration
	    Returns:
	        input_tensor: Input data for quantization
	    """
	    input_tensor = validator.preprocess(data_item)['img'].numpy()
	    return input_tensor


	quantization_dataset = nncf.Dataset(data_loader, transform_fn)

运行nncf.quantize代码如下

	quantized_model = nncf.quantize(
	    ov_model,
	    quantization_dataset,
	    preset=nncf.QuantizationPreset.MIXED,
	    ignored_scope=nncf.IgnoredScope(
	        types=["Multiply", "Subtract", "Sigmoid"],  # ignore operations
	        names=["/model.22/dfl/conv/Conv",           # in the post-processing subgraph
	               "/model.22/Add",
	               "/model.22/Add_1",
	               "/model.22/Add_2",
	               "/model.22/Add_3",
	               "/model.22/Add_4",
	               "/model.22/Add_5",
	               "/model.22/Add_6",
	               "/model.22/Add_7",
	               "/model.22/Add_8",
	               "/model.22/Add_9",
	               "/model.22/Add_10"]
	    ))

最终串行化函数代码如下

	from openvino.runtime import serialize
	int8_model_path = Path(f'{MODEL_NAME}_openvino_int8_model/{MODEL_NAME}.xml')
	print(f"Quantized model will be saved to {int8_model_path}")
	serialize(quantized_model, str(int8_model_path))

运行后得到的优化的YOLOv8模型保存在以下路径

yolov8n_openvino_int8_model/yolov8n.xml

接下来，运行以下代码在单张测试图片上验证优化模型的推理结果

	if device != "CPU":
	    quantized_model.reshape({0, [1, 3, 640, 640]})
	quantized_compiled_model = core.compile_model(quantized_model, device)
	input_image = np.array(Image.open(IMAGE_PATH))
	detections = detect(input_image, quantized_compiled_model)[0]
	image_with_boxes = draw_boxes(detections, input_image)

	Image.fromarray(image_with_boxes)

运行结果如下

验证下优化后模型的精度，运行如下代码：

	print("FP32 model accuracy")
	print_stats(fp_stats, validator.seen, validator.nt_per_class.sum())

	print("INT8 model accuracy")
	print_stats(int8_stats, validator.seen, validator.nt_per_class.sum())

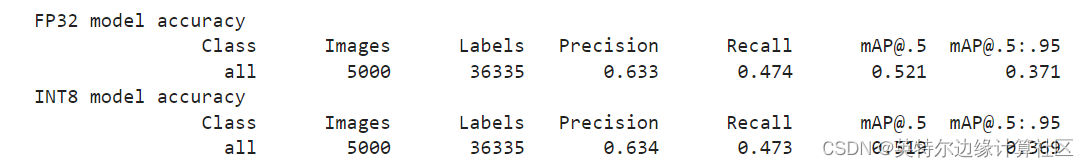

得到结果如下：

可以看到模型精度相较于优化前，并没有明显的下降。

第五步： 比较优化前后模型的性能

接着，我们利用OpenVINO 基线测试工具Benchmark Python Tool — OpenVINO™ documentation 来比较优化前（FP32）和优化后（INT8）模型的性能。在这里，我们分别在英特尔®至强®第三代处理器（Xeon Ice Lake Gold Intel 6348 2.6 GHz 42 MB 235W 28 cores）上运行CPU端的性能比较。针对优化前模型的测试代码和运行结果如下

	# Inference FP32 model (OpenVINO IR)
	!benchmark_app -m $model_path -d CPU -api async -shape "[1,3,640,640]"

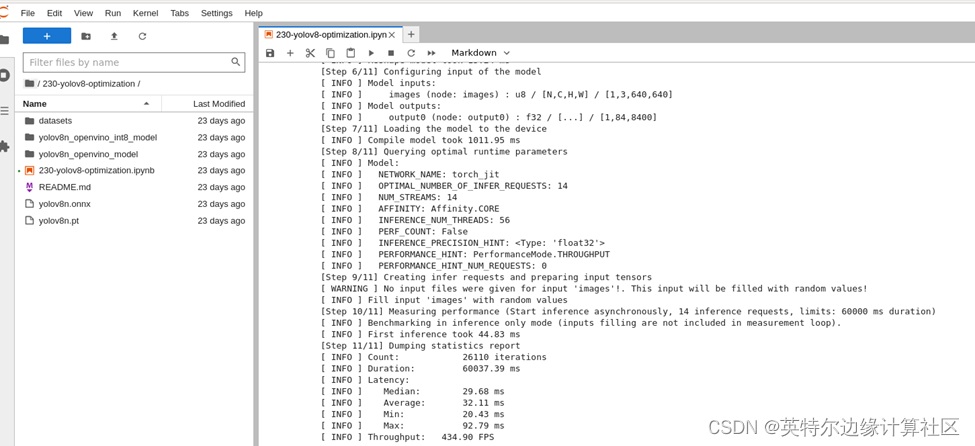

FP32模型性能：

INT8模型性能：

已经达到了1400+ FPS!

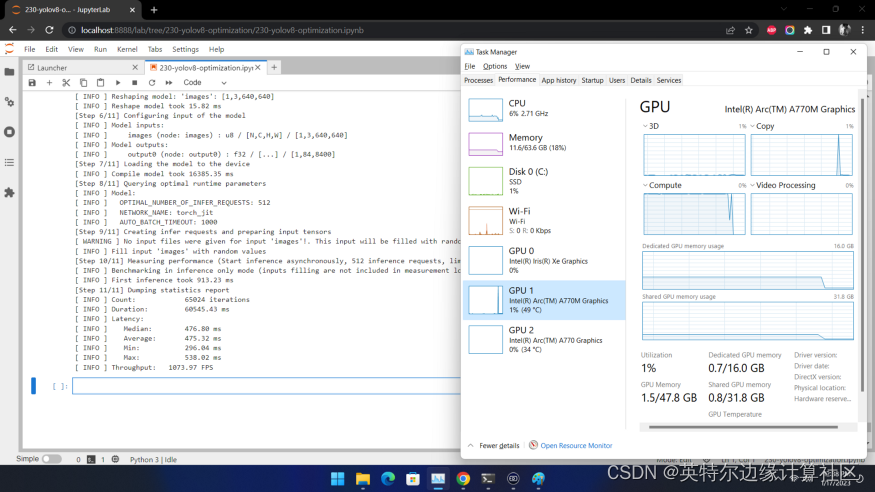

在英特尔®独立显卡上的性能又如何呢？我们在Arc™ A770m上测试效果如下：

也超过了1000 FPS！

需要注意的是要想获得如此的高性能，需要将推理运行在吞吐量模式下，并使用多流和多个推理请求（即并行运行多个）。同样，仍然需要确保对预处理和后处理管道进行微调，以确保没有性能瓶颈。

第六步： 利用网络摄像头运行实时测试

除了基线测试工具外，如果你想利用自己的网络摄像头，体验一下实时推理的效果，可以运行我们提供的实时运行目标检测函数

	run_object_detection(source=0, flip=True, use_popup=False, model=ov_model, device="AUTO")

获得类似如下图的效果：

第七步： 进一步提升性能的小技巧

非同步推理流水线

在进行目标检测的推理时，推理性能常常会因为数据输入量的限制而受到影响。此时，采用异步推理的模型，可以进一步提升推理的性能。异步API的主要优点是，当设备忙于推理时，应用程序可以并行执行其他任务（例如填充输入或调度其他请求），而不是等待当前推理首先完成。要了解如何使用openvino执行异步推理，请参阅AsyncAPI教程openvino_notebooks/115-async-api.ipynb at 97f25b16970b6fe2287ca47bba64f31cff98e795 · openvinotoolkit/openvino_notebooks · GitHub 。

使用预处理API

预处理API允许将预处理作为模型的一部分，从而减少应用程序代码和对其他图像处理库的依赖。预处理API的主要优点是将预处理步骤集成到执行图中，并将在选定的设备（CPU/GPU/VPU/等）上执行，而不是作为应用程序的一部分始终在CPU上执行。这将提高所选设备的利用率。更详细的预处理API信息，请参阅预处理教程 Optimize Preprocessing — OpenVINO™ documentation 。

对于本次YOLOv8示例来说，预处理API的使用包含以下几个步骤：

1.初始化PrePostProcessing对象

	from openvino.preprocess import PrePostProcessor

	ppp = PrePostProcessor(quantized_model)

2. 定义输入数据格式

	from openvino.runtime import Type, Layout

	ppp.input(0).tensor().set_shape([1, 640, 640,]).set_element_type(Type.u8).set_layout(Layout('NHWC'))
	pass

3. 描述预处理步骤

预处理步骤主要包括以下三步：

将数据类型从U8转换为FP32
将数据布局从NHWC转换为NCHW格式
通过按比例因子255进行除法来归一化每个像素

代码如下

	ppp.input(0).preprocess().convert_element_type(Type.f32).convert_layout(Layout('NCHW')).scale([255., 255., 255.])

	print(ppp)

4. 将步骤集成到模型中

	quantized_model_with_preprocess = ppp.build()
	serialize(quantized_model_with_preprocess, str(int8_model_path.with_name(f"{MODEL_NAME}_with_preprocess.xml")))

具有集成预处理的模型已准备好加载到设备。现在，我们可以跳过检测函数中的这些预处理步骤，直接运行如下推理

	def detect_without_preprocess(image:np.ndarray, model:Model):
	    """
	    OpenVINO YOLOv8 model with integrated preprocessing inference function. Preprocess image, runs model inference and postprocess results using NMS.
	    Parameters:
	        image (np.ndarray): input image.
	        model (Model): OpenVINO compiled model.
	    Returns:
	        detections (np.ndarray): detected boxes in format [x1, y1, x2, y2, score,label]
	    """
	    output_layer = model.output(0)
	    img = letterbox(image)[0]
	    input_tensor = np.expand_dims(img, 0)
	    input_hw = img.shape[:2]
	    result = model(input_tensor)[output_layer]
	    detections = postprocess(result, input_hw, image)
	    return detections


	compiled_model = core.compile_model(quantized_model_with_preprocess, device)
	input_image = np.array(Image.open(IMAGE_PATH))
	detections = detect_without_preprocess(input_image, compiled_model)[0]
	image_with_boxes = draw_boxes(detections, input_image)

	Image.fromarray(img_with_boxes)

小结：

整个的步骤就是这样！现在就开始跟着我们提供的代码和步骤，动手试试用Open VINO™优化和加速YOLOv8吧。

关于英特尔OpenVINOTM开源工具套件的详细资料，包括其中我们提供的三百多个经验证并优化的预训练模型的详细资料，请您点击https://www.intel.com/content/www/us/en/developer/tools/openvino-toolkit/overview.html

除此之外，为了方便大家了解并快速掌握OpenVINOTM的使用，我们还提供了一系列开源的Jupyter notebook demo。运行这些notebook，就能快速了解在不同场景下如何利用OpenVINOTM实现一系列、包括计算机视觉、语音及自然语言处理任务。OpenVINOTM notebooks的资源可以在Github这里下载安装：https://github.com/openvinotoolkit/openvino_notebooks 。
