1 Simulink自定义函数MATLAB Function

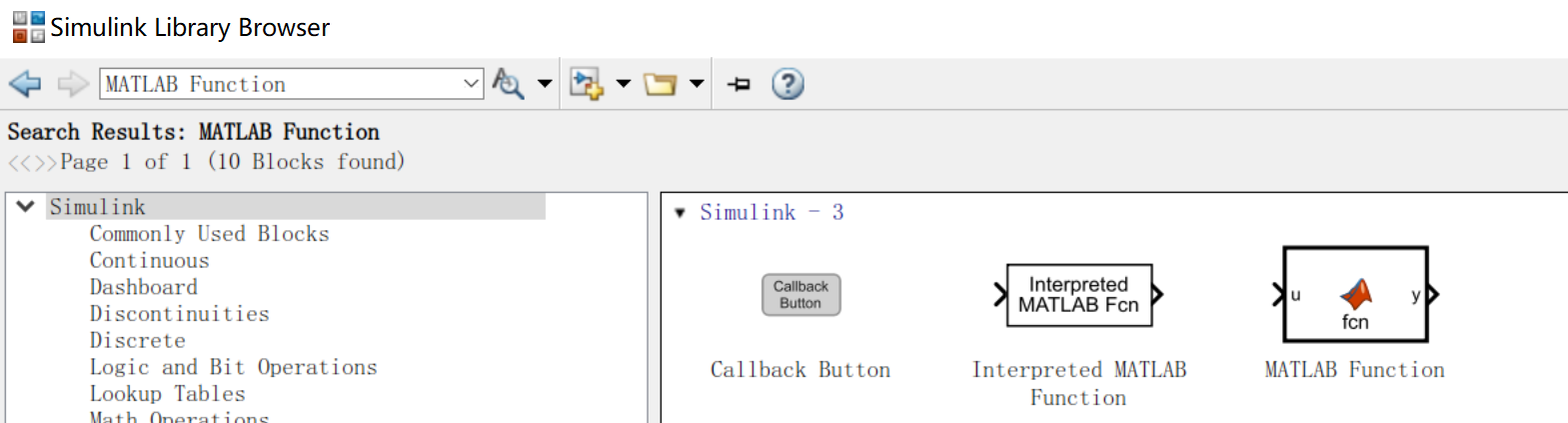

首先写一个函数，能根据两个输出，产生不同的输出值，在Simulink库中搜索MATLAB Function：

然后选择第3个，拖拽到工作区

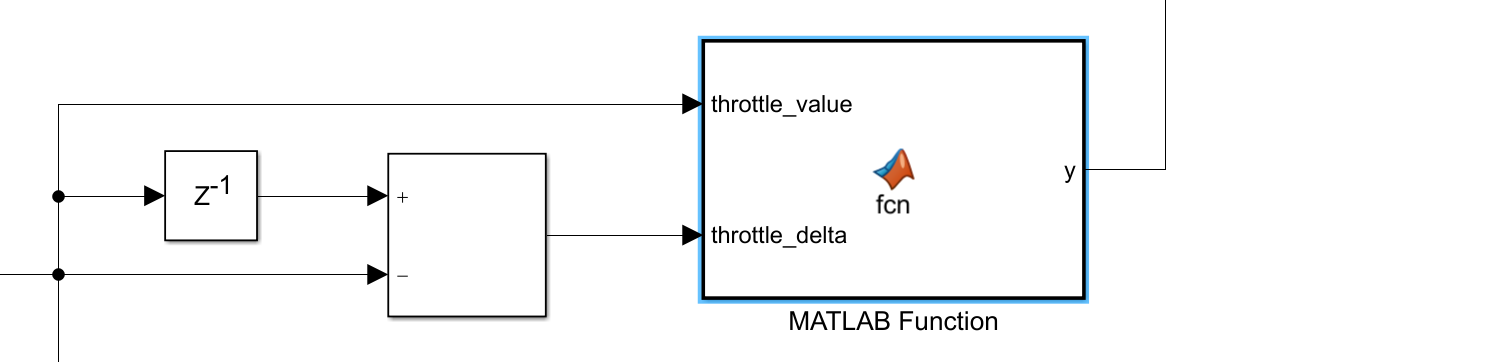

双击自定义函数，输入：

function y = fcn(throttle_value,throttle_delta)

if throttle_value < 60
    velocity_period = 1;
elseif (throttle_value>=60)&&(throttle_value<90)
    velocity_period = 2;
else
    velocity_period = 3;
end

if throttle_delta > 0
    acc_dec_mode = 0;
else
    acc_dec_mode = 3;
end

operation_period = velocity_period + acc_dec_mode;

y = operation_period;

保存退出即可。

2 Simulink中Switch Case模块的用法

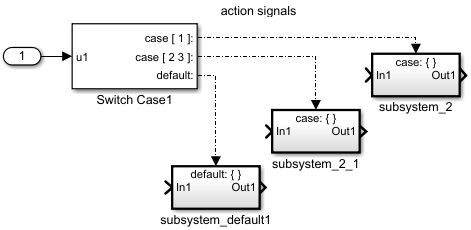

switch case的标准用法是：

首先，在simulink库中搜索case：把两个模块拖拽到工作区中：

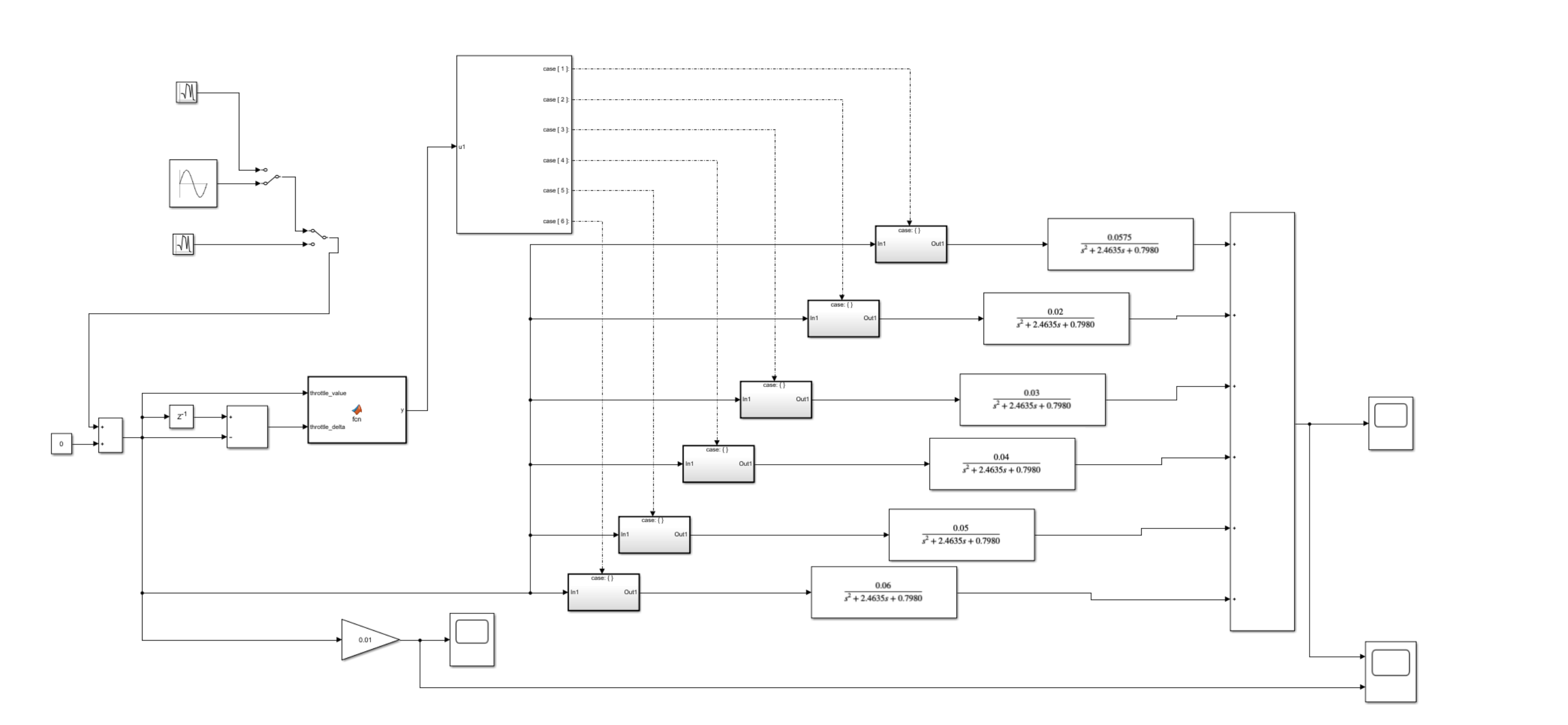

根据自己的模块逻辑连线，最终如图所示：

设计1个正弦信号输入，将运行时间设置为100秒，双击scope打开示波器，测试运行

参考文章：

使用类似于 switch 语句的逻辑选择子系统执行 - Simulink - MathWorks 中国
https://ww2.mathworks.cn/help/simulink/slref/switchcase.html
