概述
- 模态分析的步骤基本一直，不同点在于选择什么单元类型，模型，节点约束等
- 圆柱斜齿轮模态分析的难点在于圆柱斜齿轮的模型建立，和所要约束的节点的选择。
- 用命令流方法建立齿轮模型效率较高，当然，在ansys里建立复杂的模型实在不敢恭维，对于自下而上建模，需要知道每个关键点的坐标位置。下图是创建圆柱斜齿轮模型的命令流方式。
- 模型不同使用的数据也就不同了。
- 对于施加约束的问题这就必须要熟悉select entitie的操作了，还要懂得三种不同坐标系的意义，要选择圆柱面上的所有节点，就必须切换到柱坐标系，csys=1。一般有关圆柱面节点选择的方式通过（x/y/z）location来选择。
- 节点选择好就要将节点坐标系旋转到全球柱坐标系，从而才能将每个节点约束的方向施加正确。

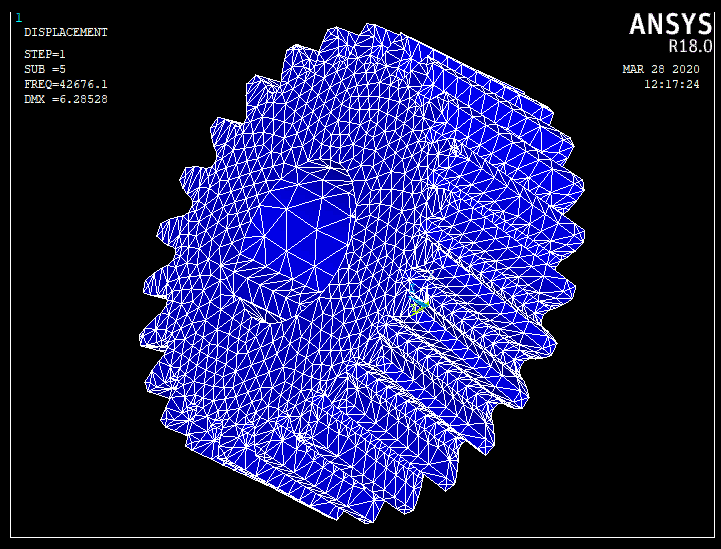

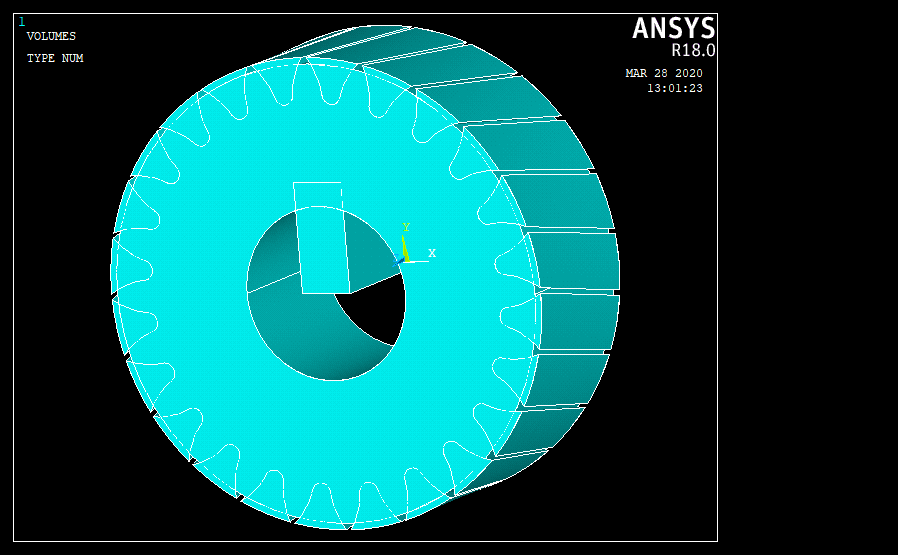

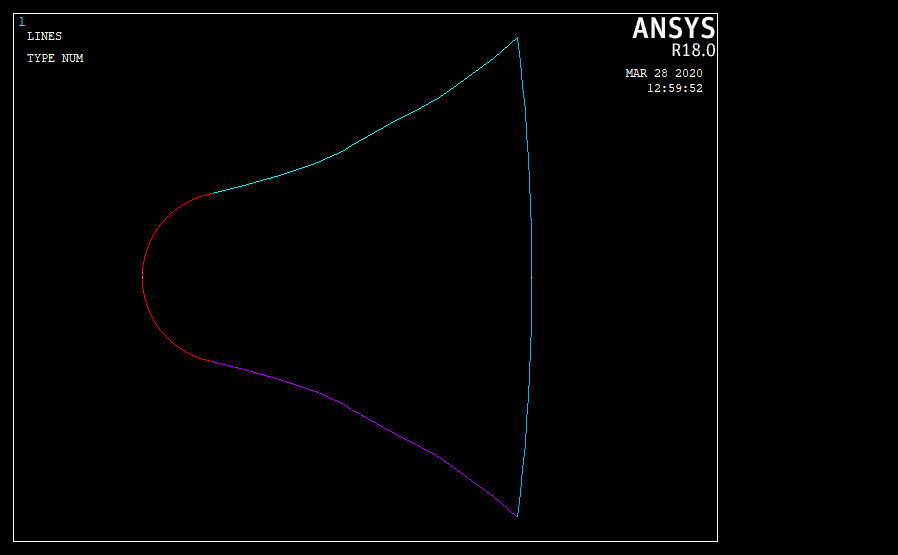

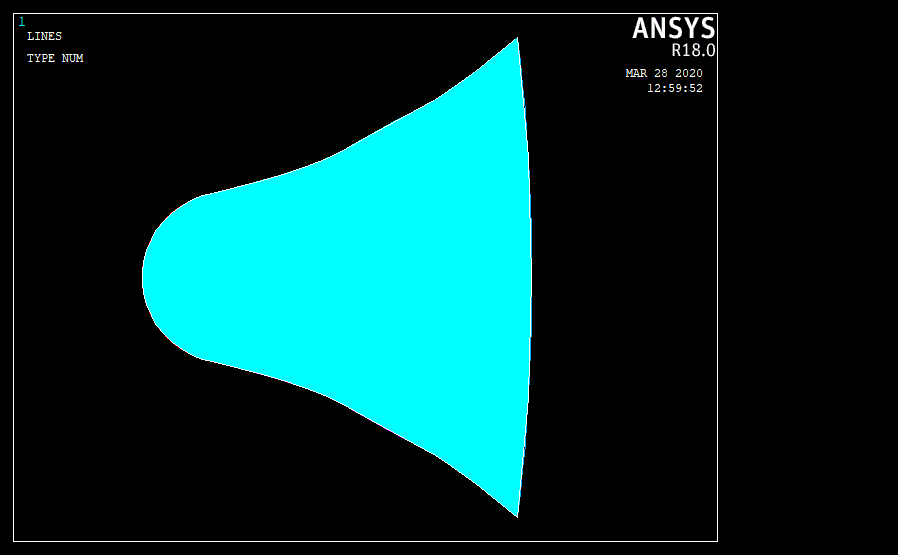

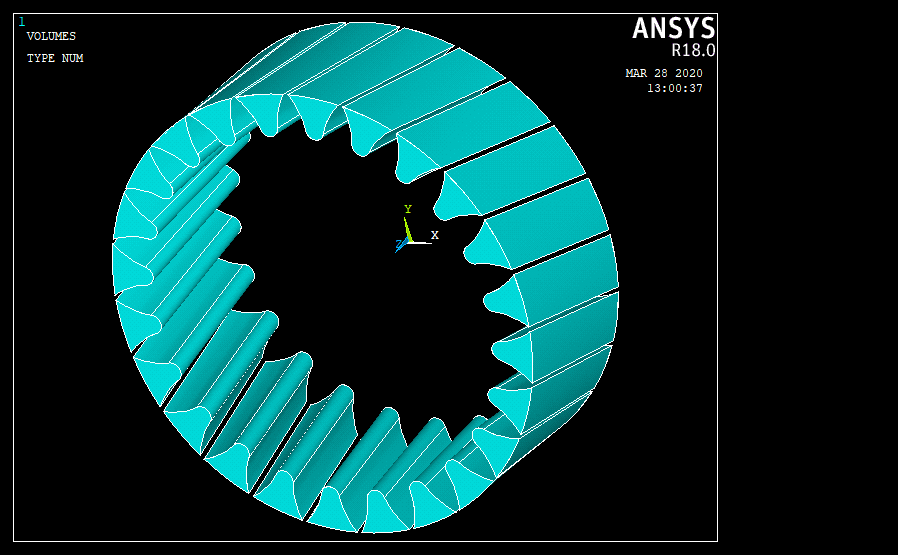

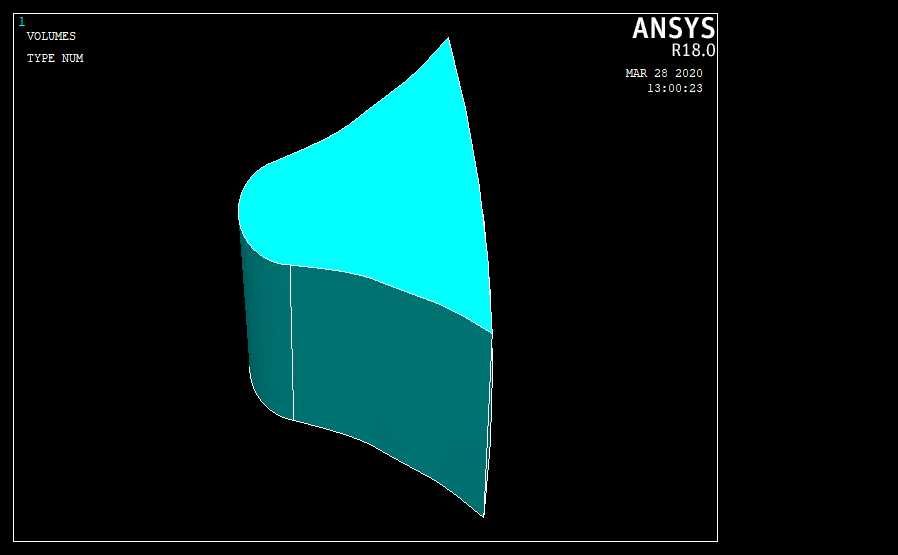

- 模型建立过程见下图
