在使用simulink做仿真时经常需要把示波器中的波形数据输出到matlab工作界面，或重新画出更美观的波形图，本文以输出三相电压波形为例子

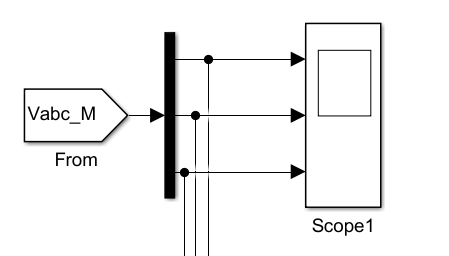

simulink中的多输入示波器如图：

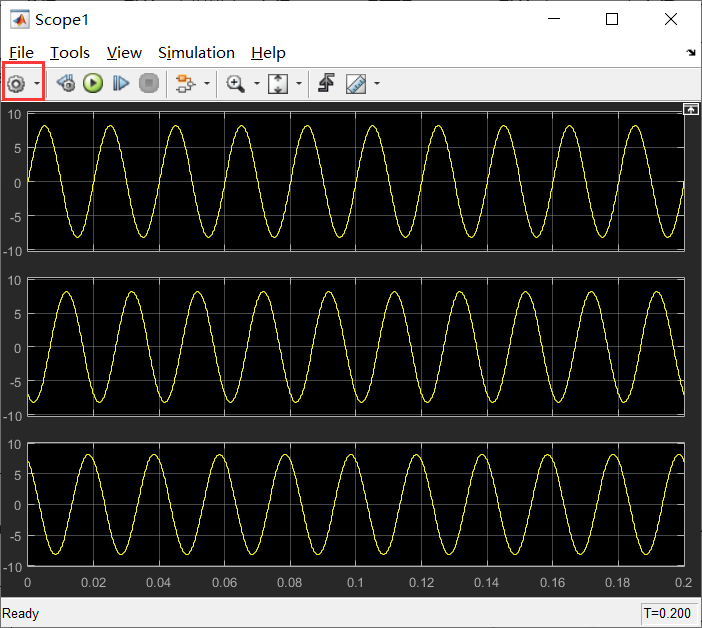

双击scope模块后会出现以下界面，点击左上角红框中的设置图标

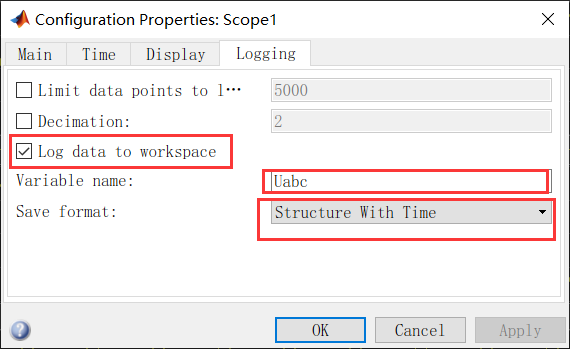

点击设置图标后，点击到logging界面，如下图所示，让后将log data to workspace勾选上，在Variable name里填写装载数据的变量名，然后format为保存的格式，有三种，此处以最实用的structure with time为例说明：

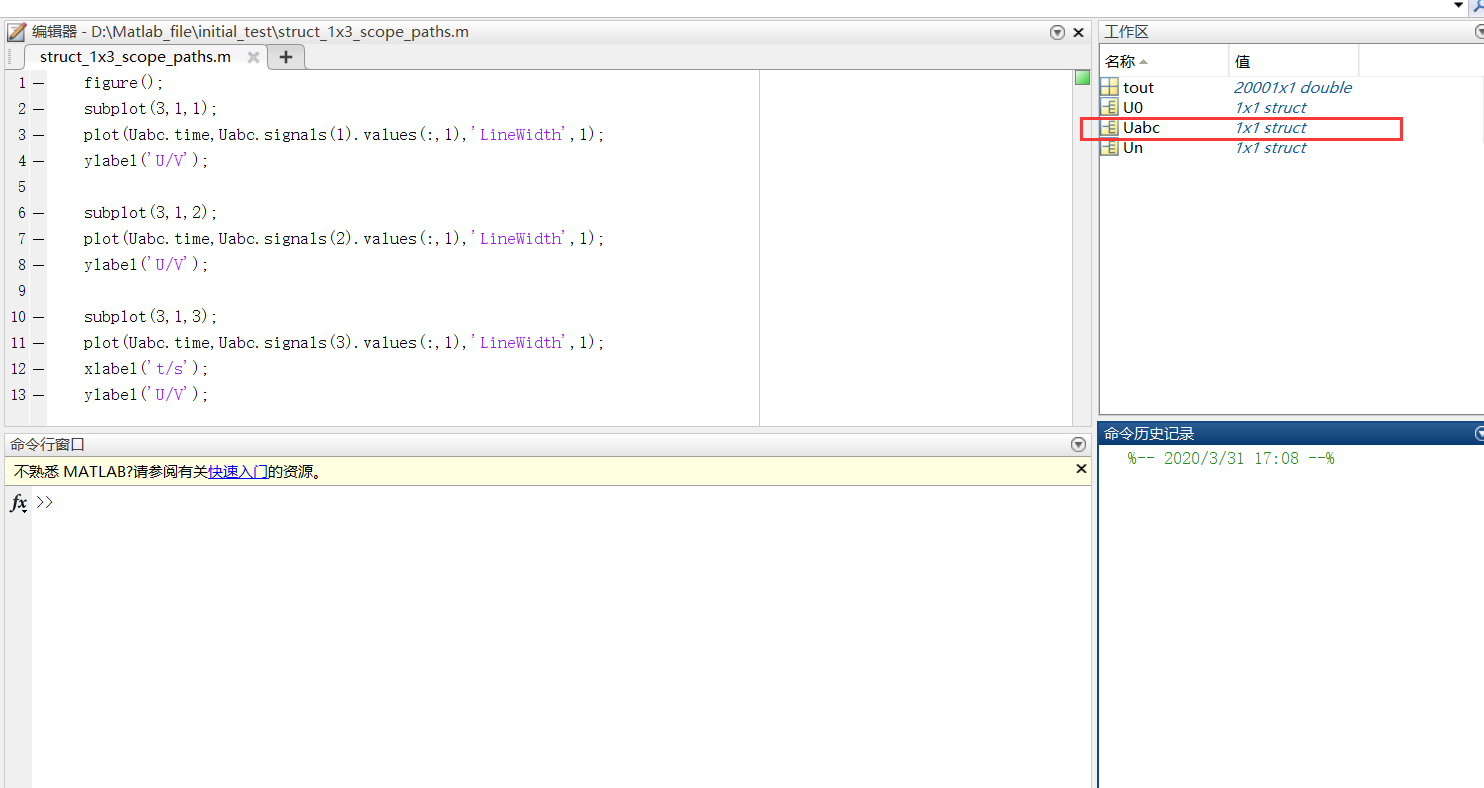

设置完后运行模型，使波形输出，然后到matlab界面就可以在workspace工作区里看到你设置的变量名，以结构体的形式保存，如图：

然后创建一个脚本文件，输入画图代码：

figure();   %新建绘制窗口
subplot(3,1,1);    %在同一界面里画多个波形图subplot(横向波形分布数，列向波形分布数，画第几个波形)
plot(Uabc.time,Uabc.signals(1).values(:,1),'LineWidth',1);   %结构体取值作为横纵坐标输入
ylabel('U/V');

subplot(3,1,2);
plot(Uabc.time,Uabc.signals(2).values(:,1),'LineWidth',1);
ylabel('U/V');

subplot(3,1,3);
plot(Uabc.time,Uabc.signals(3).values(:,1),'LineWidth',1);
xlabel('t/s');
ylabel('U/V');

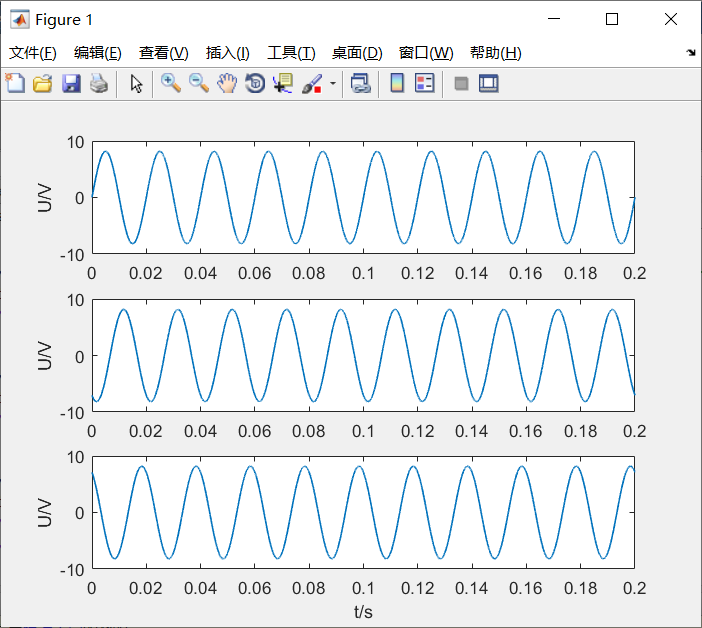

运行后可如图更加美观的波形：

欢迎关注公众号获取matlab/simulink学习资料：

说明：本文助力于学习，欢迎交流
