在用Simulink做仿真时，使用Scope示波器观察波形是非常常见的，但如果要波形上的数据进行分析处理，这就需要将示波器数据保存在工作空间里面，我们经常会用到示波器Scope来观察波形，它可以对波形进行局部放大、按横、纵座标放大，而且不能进行线形修改和标注。简要介绍示波器的基本用法和将数据保存在工作空间的两种方法，借鉴：

https://blog.csdn.net/qlexcel/article/details/98321058

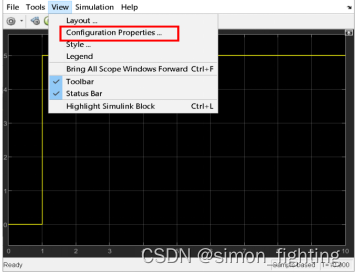

1. 示波器使用方法

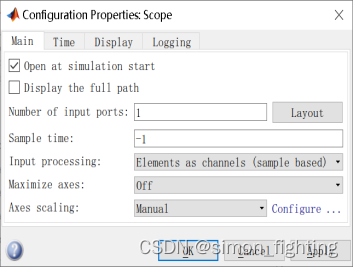

        Open at simulation start：仿真开始时打开示波器。

        Display the full path：

        Maximize axes：是否最大化波形显示区域，隐藏边界线之类的。

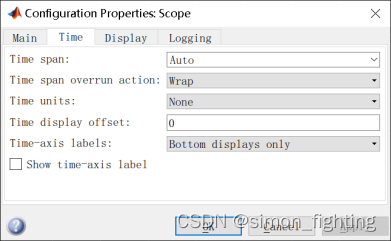

        Time-axis labels：是否显示x轴的刻度值。

        Show time-axis label：是否显示x轴的名字。

        Acive display：窗口序号，目前有几个波形显示小窗口，就有几个序号。

        Show legend：是否显示波形名字。波形的颜色和波形名字对应。波形的名字是与示波器输入口相连的信号线的名字。

        Show grid：背景网格显示与否

        Plot signals as magnitude and phase：把波形分为幅值和相位进行显示

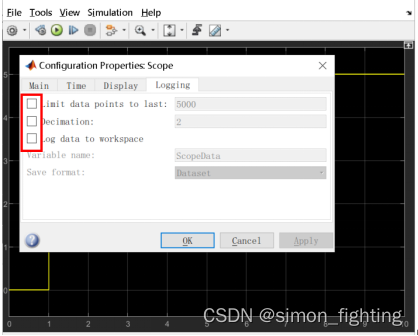

        Limit data points to last：显示波形数据点的数量，如只显示5000个数据点，多个自动截断。

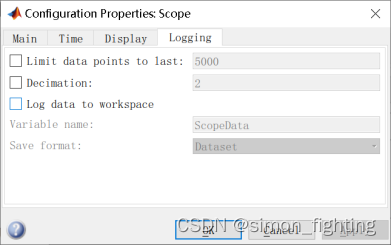

        Log data to workspace：将数据保存到workspace里，可以通过matlab使用。

2. 将示波器的波形数据保存到workspace方法

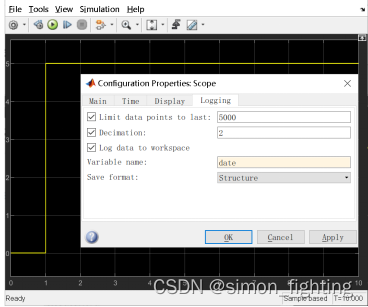

    2.1 设置scpoe示波器输出数据

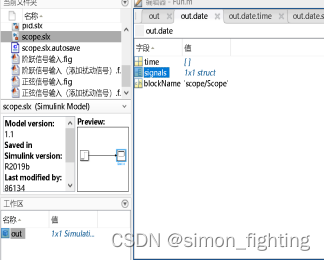

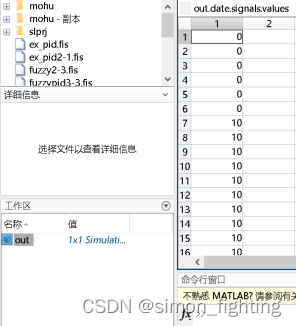

在工作区可找到对应数值：

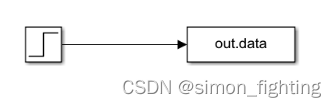

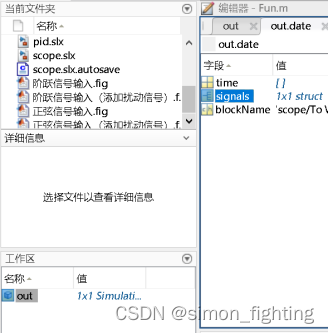

     2.2  添加to workplace 模块
