大家好，超子又和大家见面了，超子我能力有限，技术不高，有什么错误的地方，欢迎板砖。今天我们测试一下中国移动云OneNet物联网平台下发命令功能，也就是分析一下服务器推送的PUBLISH报文命令。超子在前面介绍阿里云物联网平台的时候，详细介绍了MQTT协议报文的构成，这里就不赘述了，我们直接操作。

首先我们进入开发者中心，然后进入我们的产品中，点击左侧导航栏，进入设备列表。然后再对应的设备内，找到更多操作，然后选择下发命令，在下发命令之前，一定要先发送CONNECT报文，等设备在线后，才能发送，不然设备不在线，发了命令也收不到。

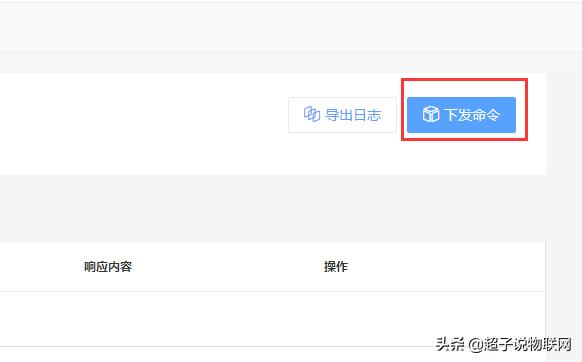

进入下发命令的页面后，点击靠近右上角的下发命令按键。

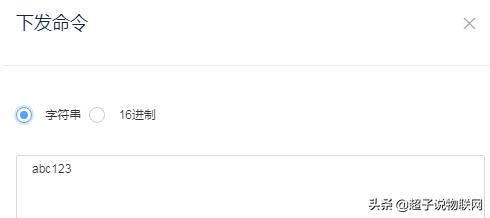

我们可以发送字符串格式或16进制格式的数据，这里我们就选择发字符串吧，然后命令框中输入abc123，然后页面往下看，点击发送按键，再提醒一下大家，点击发送之前，一定要先发送CONNECT报文，让设备在线。

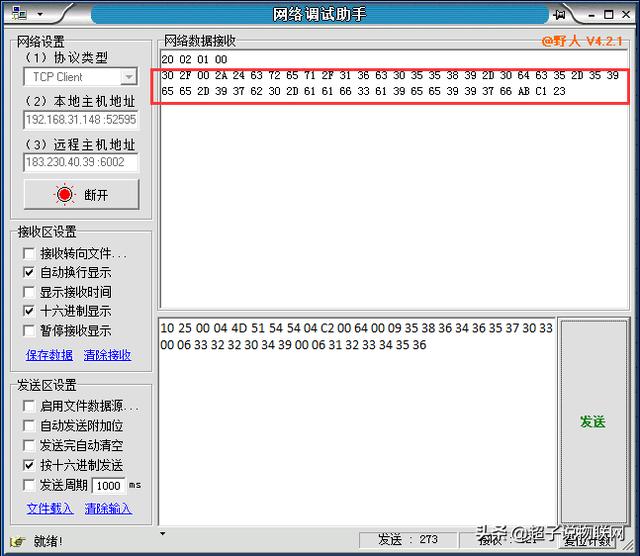

我们用网络调试助手软件，测试一下，首先是发送CONNECT报文，我们看到服务器正确的回复了我们，说明设备在线了，然后在点击OneNet服务器后台发送命令的按键后，红圈中就是接收到的PUBLISH报文命令。我们复制下来分析一下。

30 32 00 2A 24 63 72 65 71 2F 62 66 62 62 32 30 63 37 2D 34 35 62 65 2D 35 30 66 62 2D 62 65 34 65 2D 34 61 65 63 64 38 35 66 31 65 65 64 61 62 63 31 32 33

以上是服务器发给我们的数据，都是16进制的数据，简化书写，去掉了0x。开头是30表示是等级0的PUBLISH报文，发送方向是S->C，也就是服务器推送给我们的命令。再看第2个字节是0x32，十进制就是50，表示可变报头和负载一共50个字节，因为是等级0的PUBLISH报文，所以可变报文就是topic字符串再加上2个字节的长度表示。负载就是我们在后台下发的命令数据，负载数据不需要2个字节的长度表示，所以命令是多少字节，负载数据就是多少字节。

接下来的两个字节0x00 0x2A ，换成16进制是42，表示topic长度是42个字节，然后再加上0x00 0x2A这两个字节本身，长度就是44，也就是可变报头的长度。然后我们从0x00 0x2A 往后数42个字节，就是topic字符串名称数据 ，截取出来如下所示：

24 63 72 65 71 2F 62 66 62 62 32 30 63 37 2D 34 35 62 65 2D 35 30 66 62 2D 62 65 34 65 2D 34 61 65 63 64 38 35 66 31 65 65 64

以上42个字节就是topic，都是16进制，我们换成字符串就是：$creq/bfbb20c7-45be-50fb-be4e-4aecd85f1eed，这个就是服务器下发命令中使用的topic。

最后还剩下6个字节0x61 0x62 0x63 0x31 0x32 0x33，就是负载数据了，我们换成字符串，因为我们刚才下发的时候，用的是字符串形式，换成字符串后的结果是abc123，和我们刚才从后台下发的命令一样，说明整个下发命令的流程正确。
