概述
原标题：数控机床面板操作，FANUC-Oi MD数控系统简介
图2-1 Fanuc-Oi MD数控系统CRT/MDI面板
Fanuc Oi Mate-MD数控系统面板由系统操作面板和机床控制面板两部分组成。
1、 系统操作面板
系统操作面板包括CRT显示区 MDI编辑面板。
(1) CRT显示区： 位于整个机床面板的左上方。包括显示区和屏幕相对应的功能软键。

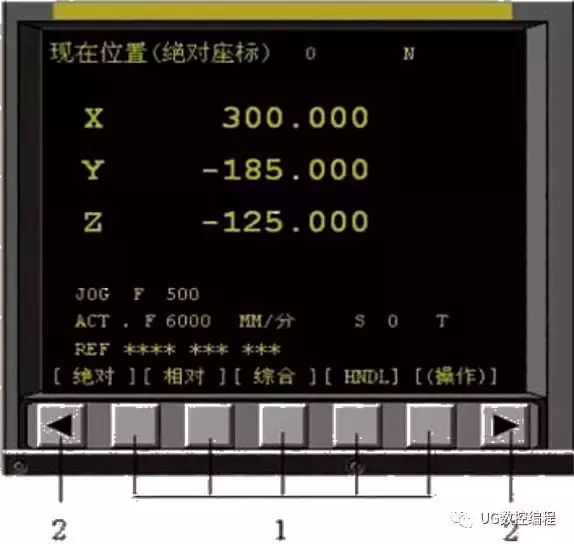

图2-2 Fanuc Oi Mate-MD数控系统CRT显示区
1 功能软键 ， 2 扩展软键

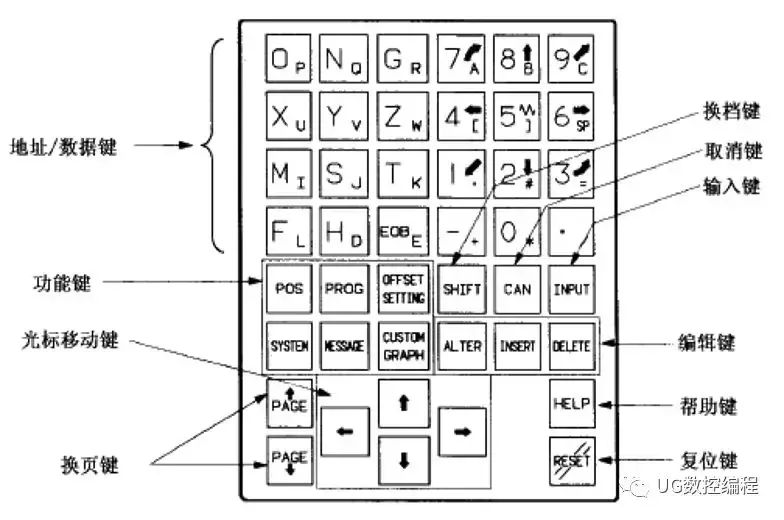

图2-3 MDI面板
(2) 编辑操作面板(MDI面板)： 一般位于CRT显示区的右侧。MDI面板上键的位置和各按键的名称及功能见表2-1和表2-2。
表2-1 Fanuc Oi MD系统MDI面板上主功能键与功能说明

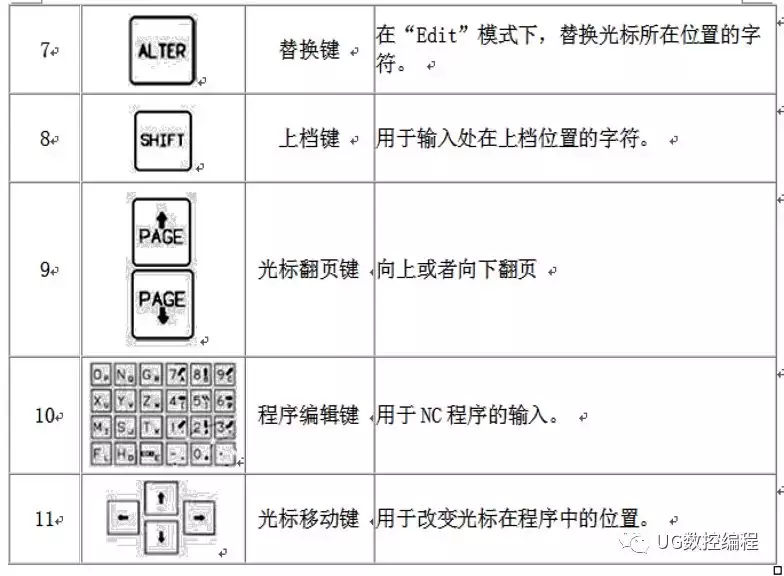

表2-2 Fanuc Oi MD系统MDI面板上其他按键与功能说明
2、机床控制面板
Fanuc Oi Mate-MD数控系统的控制面板通常在CRT显示区的下方(如图：2-3)，各按键(旋钮)的名称及功能见表2-3。

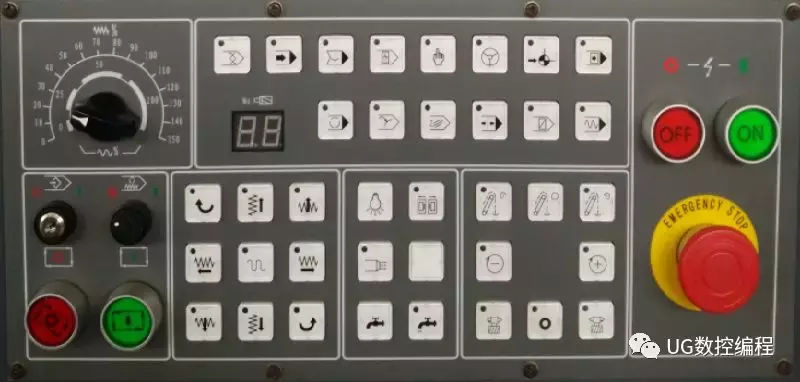

图2-3 Fanuc Oi Mate-MD数控系统的控制面板

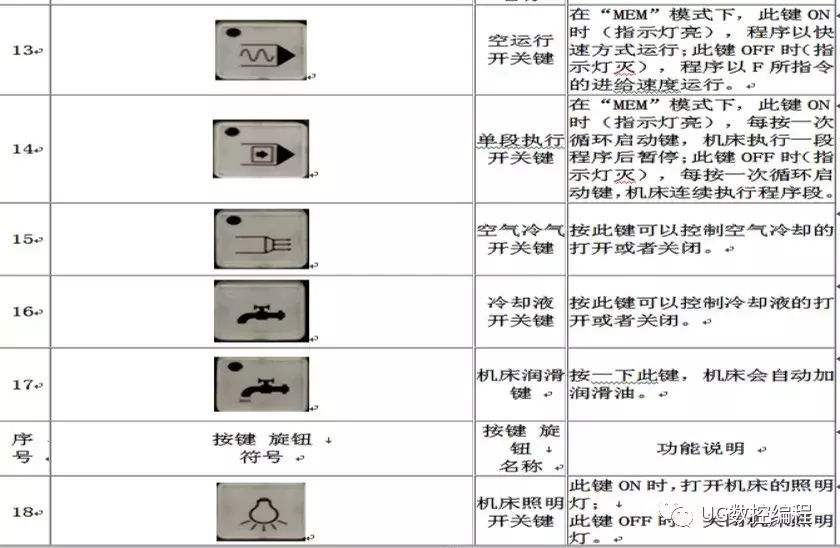

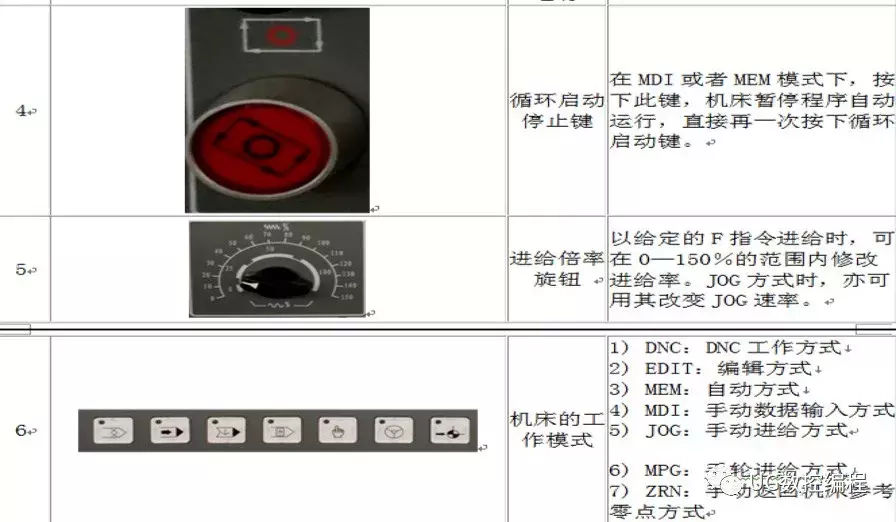

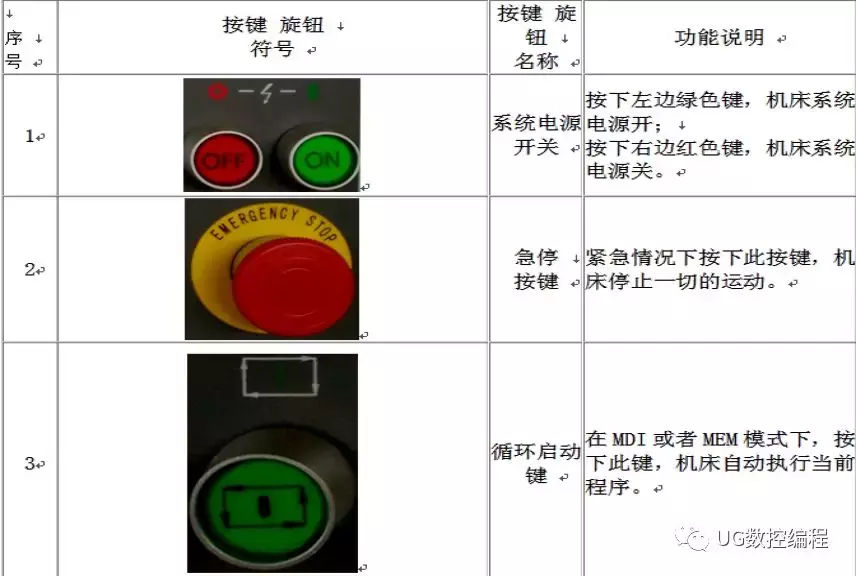

表2-3 Fanuc Oi Mate-MD数控系统的控制面板各按键及功能
ps：下一篇文章为FANUC 0i系统的编程与操作视频教程，有需要的小伙伴可以查阅下一篇哦！
文章来自微信公众号：UG数控编程返回搜狐，查看更多
