MATLAB GUI中显示数学公式

81 阅读 0 评论 54 点赞

我是靠谱客的博主忐忑小鸽子，最近开发中收集的这篇文章主要介绍MATLAB GUI中显示数学公式，觉得挺不错的，现在分享给大家，希望可以做个参考。

概述

MATLAB GUI中显示数学公式

尝试1：

直接用中文打出来，然而结果是MATLAB根本无法识别。

set(handles.text,'string','WFP(m²/kg)');

执行后，GUI界面显示如下：
在这里插入图片描述

尝试2：

利用^字符，结果并不成功，仅仅作为普通符号显示。

set(handles.text,'string','WFP(m^3/kg)');

结果如下：
在这里插入图片描述

尝试3：

在Word中先打出公式，保存为图片后，在GUI界面中axe控件中显示
结果如下：（十分不清晰（在word中调整图片大小也无任何帮助），且与GUI界面的背景颜色有差异）
在这里插入图片描述
方案四：利用HTML标记在MATLAB GUI中的应用
尝试代码如下：

str=['<html><table border cellpadding =4><tr><th bgcolor=white>项目<th bgcolor=white>单位<th bgcolor=white> 数值 <tr bgcolor=white>',...
    '<td align=center>水足迹总量<em>WF</em><td align=center><em>(10<sup>8</sup>m<sup>3</em>)<td align=center>WF      <tr bgcolor=white>',...                                                        %<td>(m<sup>3</sup>/kg)
    '<td align=center>蓝水足迹总量<em>BWF</em><td align=center><em>(10<sup>8</sup>m<sup>3</em>)<td align=center>WFb<tr bgcolor=white>',...
    '<td align=center>绿水足迹总量<em>GWF</em><td align=center><em>(10<sup>8</sup>m<sup>3</em>)<td align=center>WFg<tr bgcolor=white>',...
    '</table></html>'];
uicontrol('Units','normalized','FontSize',12,'position',[0.72 0.65 0.22 0.275],...           % 'Style','PushButton',
     'BackgroundColor',[1 1 1],'string',str);

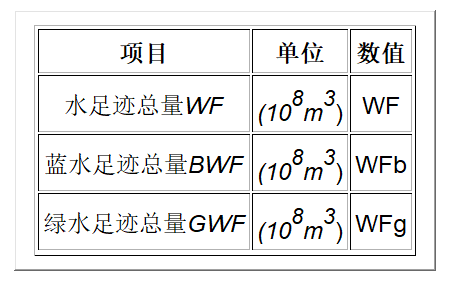

GUI界面显示如下：
在这里插入图片描述
优点：可以显示数学公式；
缺点：似乎无法显示字符所代表文字，仅能显示文本文件；表格处于某控件中，此处默认为pushbutton；此外，能够使用此方法的对象有限，如uicontrol对象中的pushbutton、togglebutton、listbox等类型，其string属性可以设置为HTML标记字符串。
针对这个方法，不知道能否添加text控件在相应位置填入数值。
