前言

实现simulink模型信号名观测量建立

目的

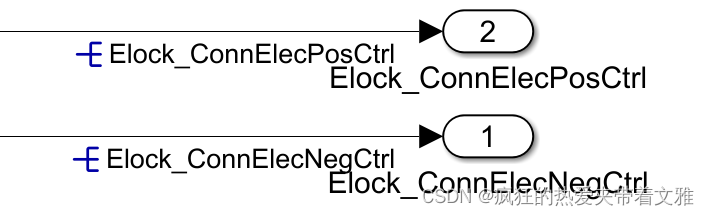

在汽车领域的软件中，一部分模型是分开集成的，例如输入输出逻辑都是按照各个功能逐渐划分的，这个时候模型之间的信号就需要传递，在嵌入式开发中，没有使用arxmal文件进行传递，也没有rte接口传播数据，这个时候我们就会使用“ImportedExtern”和“ExportedGlobal”的方式进行传递，这一类的方法中，需要将模型的输入与输入设置为解析为simulink对象，进行信号传递

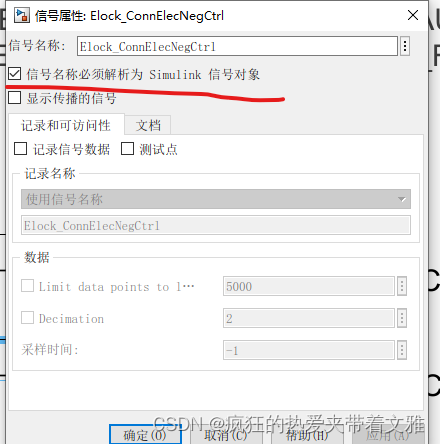

这种设置也在在信号线上单机右键选择设置中，点击信号名称必须解析为simulink信号对象即可完成设置

接下来我们讲解以下如何使用脚本进行所有的信号进行设置

设计思路

1、如何使用脚本读取你的信号名称

第一步就是读取你的信号数量，有多少个输入与输出

inportCell = find_system(bdroot,'FindAll','on','BlockType','Inport');

这一步是确定你的信号输入输出，输出的结果每一行代表一个输入与输出

2、读取你的信号名称

 InportName = get_param(inportCell(i),'Name');

这里的i是为了后续的循环语句使用，这一步是读取inportCell中i的名称

3、获取你要设置的信号

InportHandle = get_param(inportCell(i),'Handle');

这一步是读取修改信号的具体位置

4、将这个信号的信号线命名

set(LineHandele,'Name',InportName);

5、设置信号解析观测量

  set(LineHandele,'MustResolveToSignalObject',1);

整体的大概思路就是先查询有多少个信号，然后使用循环语句对每个信号进行设置

下边看一下整体的代码

代码演示

%%
inportCell = find_system(bdroot,'FindAll','on','BlockType','Inport');
for i=1:length(inportCell)
    InportName = get_param(inportCell(i),'Name');
    InportHandle = get_param(inportCell(i),'Handle');
    PortHandle = get(InportHandle,'PortHandles');
    OutputHandle = PortHandle.Outport;
    LineHandele = find_system(bdroot,'SearchDepth',1,'FindAll','on','Type','Line','SrcPortHandle',OutputHandle);
    set(LineHandele,'Name',InportName);
    set(LineHandele,'MustResolveToSignalObject',1);

end

OutportCell = find_system(bdroot,'FindAll','on','BlockType','Outport');
for i=1:length(OutportCell)
    OutportName = get_param(OutportCell(i),'Name');
    OutportHandle = get_param(OutportCell(i),'Handle');
    PortHandle = get(OutportHandle,'PortHandles');
    OutputHandle = PortHandle.Inport;
    LineHandele = find_system(bdroot,'SearchDepth',1,'FindAll','on','Type','Line','DstPortHandle',OutputHandle);
    set(LineHandele,'Name',OutportName);
    set(LineHandele,'MustResolveToSignalObject',1)
    %OutportName = Simulink.Signal ;
    %OutportName.CoderInfo.CustomStorageClass = 'ImportedExtern' ;
end

这部分代码比较简单，这里就不详细说明了，具体不懂的地方可以留言或者私信作者
