概述

卷积编码是现代数字通信系统中常见的一种前向纠错码，区别于常规的线性分组码，卷积编码的码字输出不仅与当前时刻的信息符号输入有关，还与之前输入的信息符号有关。下面，笔者将简要分析一下卷积编码的原理以及相应的实现方法。忽然想起笔者开始写CSDN博客的初衷，一者为了总结之前做过的东西，记录一些关键点，防止以后遗忘，依稀记得老师曾言，好记性比不过烂笔头，道理如是；二者，碰到同样问题的读者，倘若能够侥幸看到这些博客，从中有所收获，这对笔者来说是非常值得高兴的事了。闲话少说，唠正经的。

1. 卷积编码的原理

卷积码的编码分为两类：前馈和反馈，在每类中又可分为系统和非系统形式。我们这里只考虑非系统形式的前馈编码器。

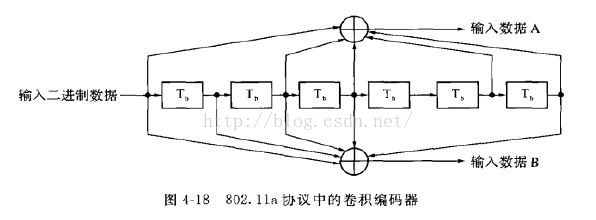

上图是WLAN 802.11a协议中采用的卷积编码器结构，输入比特k=1，输出n=2，存储器长度m=6，编码输出不仅与当前输入有关，还与存储器存储的之前的输入数据有关，具体由之前的哪些数据得到编码输出呢，由生成多项式确定其连接关系。这里，生成多项式为g0=133(八进制)和g1=171(八进制)(右边是最高位)，输出数据A的生成多项式
