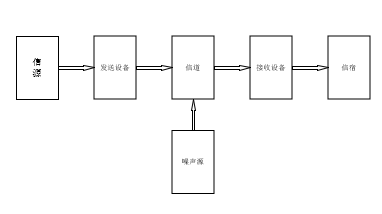

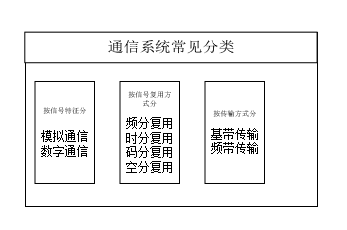

1.通信系统基本模型：

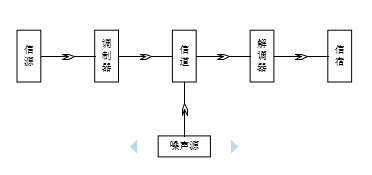

模拟通信系统模型：

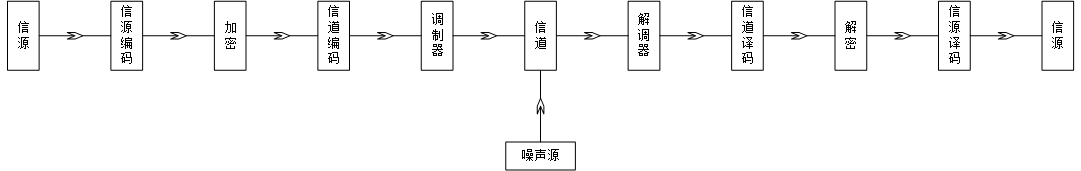

数字通信系统模型：

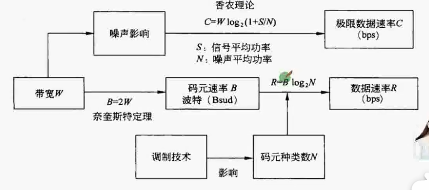

2.数据通信基本计算

• 模拟信号带宽计算：W=F2-F1（F2>F1）
• 数字信道带宽计算：

             1.无噪声情况下用 奈奎斯特定理：B=2W（B码元速率、波特率）

             信息量n(位)与码元种类N:n=

             数据速率R=B=2W

            2.有噪声情况下用香农定理：)

           C:数据速率，W:信道带宽，S：信号的平均功率，N：噪声的平均功率，S/N：信噪比（dB）dB=10lg(S/N)

常考的单位换算：

1. 通信(传输)换算进率1000，1G=1000M，比特（bit）
2. 存储换算进率1024,1G=1024M,   字节(Byte)
3. 1Byte=8bit

信道延迟：

1. 电缆信道延迟200m/us（200Km/ms，200000km/s）1s=1000ms
2. 卫星信道延迟：270ms

3.数据通信传输介质

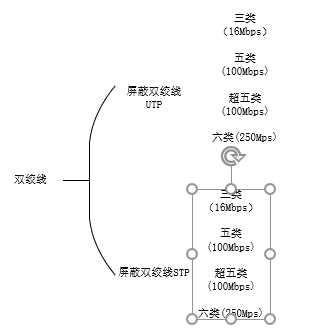

1.双绞线

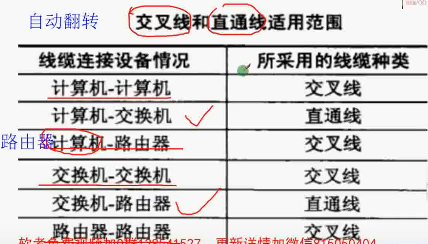

                  常见的双绞线接法

2.同轴电缆：粗同轴电缆和细同轴电缆

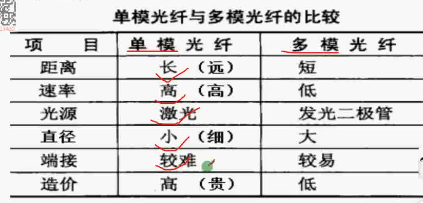

3.光纤：单模光纤和多模光纤

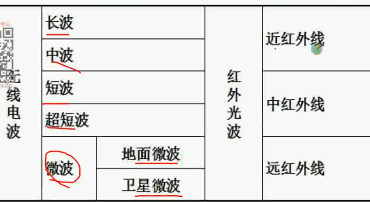

4.无线信道：无线电波和红外光波

4.数据调制与编码

          1.模拟信道调制：   幅度调制（ASK）、调频调制（FSK）、调相调制（PSK）、正交调幅（QAM）

   2.数字信道编码：采用（原信号的2倍频率）——>量化——>编码

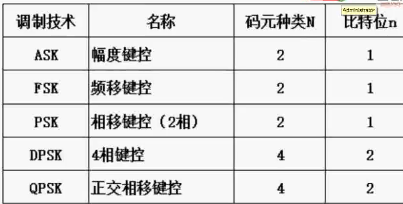

  调制技术与码元数： n= ,各调制技术与码元位数

根据R=B=2W可知，信号经过ASK、FSK、PSK调制后的码元速率不变，信号经过DPSK和QPSK调制后码元传输速率是原来的2倍，默认DPSK的码元种类为N=2

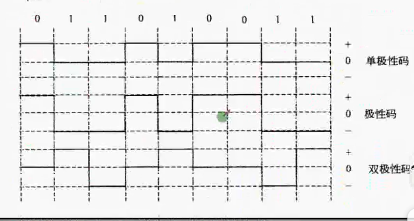

3.极性编码：单极性、极性、双极性

4.归零性编码：归零码、不归零码（遇1翻转）、双相码（电平翻转）

5.重点：曼彻斯特编码、差分曼彻斯特编码

曼彻斯特编码（曼码）：高电平向低电平转换表示为0，低电平到高电平表示为1，或者相反，编码效率为50%

差分曼彻斯特编码（差分曼码）：码元前半段与后一码元的后半段是相同的电平则为1，电平不同则为0，编码效率为50%

两种双相码的调制速率都是码元速率的2倍，用于以太网

6其他编码：多电平编码，4B/5B编码（调制速率为80%，）、8B/10B（调制速率为80%，用于千兆以太网）、64B/66B（调制速率为97%，用于万兆以太网）

5.考题

1.信道容量计算

2.所谓正交幅度调制就是把两个幅度相同，相位相差90度的模拟信号合成一个载波信号

3.总的延迟时间=发送时间+传播延迟时间

4.信息传输速率与码元传输速率的关系：
