1. 背景

5G速率非常高，要想发挥其全部性能，与之相连的Host设备必须正确的配置上位机，如CPU负载均衡，软硬件加速方案等。当Host软硬件配置ok，仍然可能存在速率无法达标问题，就需要我们进一步分析排查。今天就和大家分享一下高通5G平台5G速率问题排查分析方法。

2. 测速环境配置介绍

2.1 测速工具

• Window下测速工具
  Speedtest，Iperf
• Linux下测速工具
  Speedtest(ng7810@https://www.speedtest.net/), Iperf

2.2 工具使用

• Iperf工具命令行使用方法参考如下：

 Iperf –u –c 172.22.1.1 –b 100M –P 12 –i 1 –t 999
 参数含义:  -u 表示UDP
           -c 后跟UE的IP地址
           -b 后跟灌包大小
           -p 表示线程数
           -i 表示回显
           -t 表示灌包时间

2.3 网络参数介绍

下图标识影响吞吐量的因素：

上图可用简单的用计算公式表示为：

峰值速率 = 调度次数 * TBS * MIMO模式

2.3.1 带宽

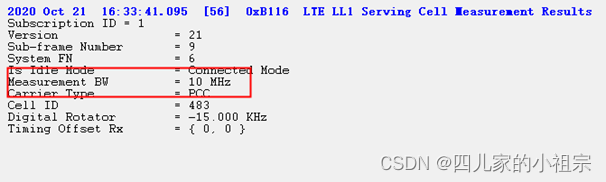

LTE下的小区带宽，主要有1.4MHz，3MHz，5 MHz，10 MHz，15 MHz，20 MHz六种。其中1.4/3MHz属于小带宽。带宽越大，速率越高，查看方式如下，可以查看到目前使用的带宽是10 MHz。

2.3.2 信号质量

RSRP表示小区信号接收功率，协议规定的取值范围：-44dbm ~ -140dbm，SINR表示信噪比，与RSRP 一样，值越大越好，根据中国移动测试要求，RSRP与SINR取值如下：

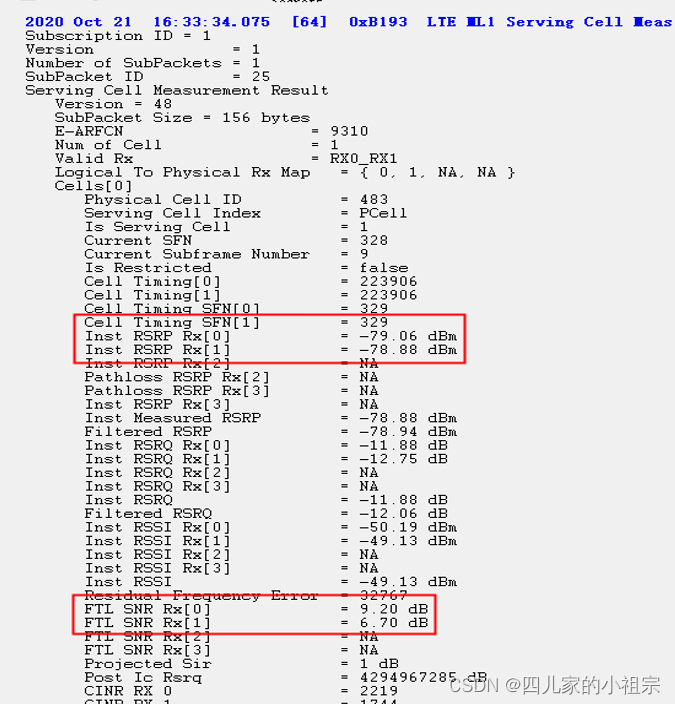

RSRP,SINR等信息在0Xb193消息中查看：

2.3.3 RB

RB表示无线承载，数据在RB上进行传输，可用的RB是通过PDCCH来告诉UE，在LTE下，
RB最大为100，RB数与带宽对应关系及log查看如下图所示：

2.3.4 CQI

以下是信道质量CQI和调制方式的对应关系。CQI值的范围是1-15，值越大，对应的调制方式越高级，允许的速率就越快。

2.4 5G环境参数配置

2.4.1 频段

5G协议在规范这两种频率范围时分成了两部分，其中38.101-1主要介绍FR1，38.101-2介绍FR2：
1）FR1就是我们通常说的sub 6GHz，低于6GHz的部分，这部分将是5G当前的主流应用范围。
2）FR2范围主要是高频，也就是我们通常说的毫米波，穿透能力较弱，但带宽十分充足，且没有什么干扰源，频谱干净，未来的应用也十分广泛。

从下面的图上可以看到，FR1的频谱是非常窄的，但由于波长的优势，FR1初期的商用性更好。

工作带宽是指在NR中有编号的、实际规定了上下频率边界的一段频带。在FR1和FR2频段范围内的具体工作带宽如下面两图所示(38.101-1 Table 5.2-1 及 38.101-2 Table 5.2-1)。

• FR1
  FR1的频率范围是450MHz到6GHz，也叫Sub6G，意思是低于6 GHz。也是目前主频段。下图就是FR1的Operating bands，协议38.101-1 5.2 Operating bands


• FR2

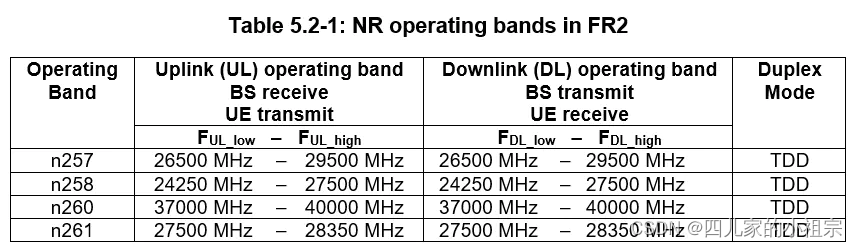

  FR2的频率范围是24GHz到52GHz，波长毫米级别，叫毫米波mmWave（严格来说大于30GHz才叫毫米波）。FR2的Operating bands，协议38.101-2 5.2 Operating bands


2.4.2 信号质量和信噪比

信号极好的情况下，5G的信噪比应该大于30，信噪比越大越好

信号强度极好的情况下，5G信号rsrp应该大于-70，信号质量rsrq>-10

3 问题排查

3.1 连接方式检查

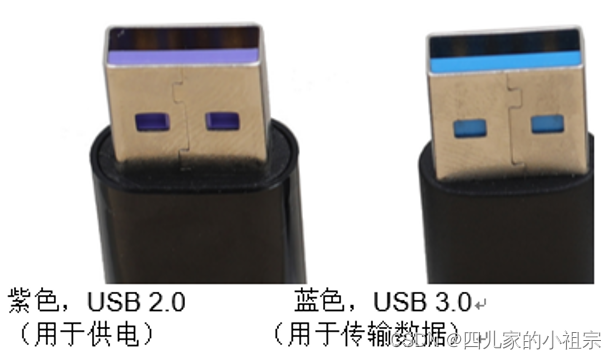

测试时一般需要用外接电源，并且用USB3.0的数据线连接，紫色接口USB线，测速时会限速，根据官网查看，此数据线Type-C USB2.0线（下图中紫色），测试速率会被限制在340Mbps，网上查阅发现该型号会限制传输速率40MB/s（320Mbps）

3.2 检查信号强度RSRP，RSRQ

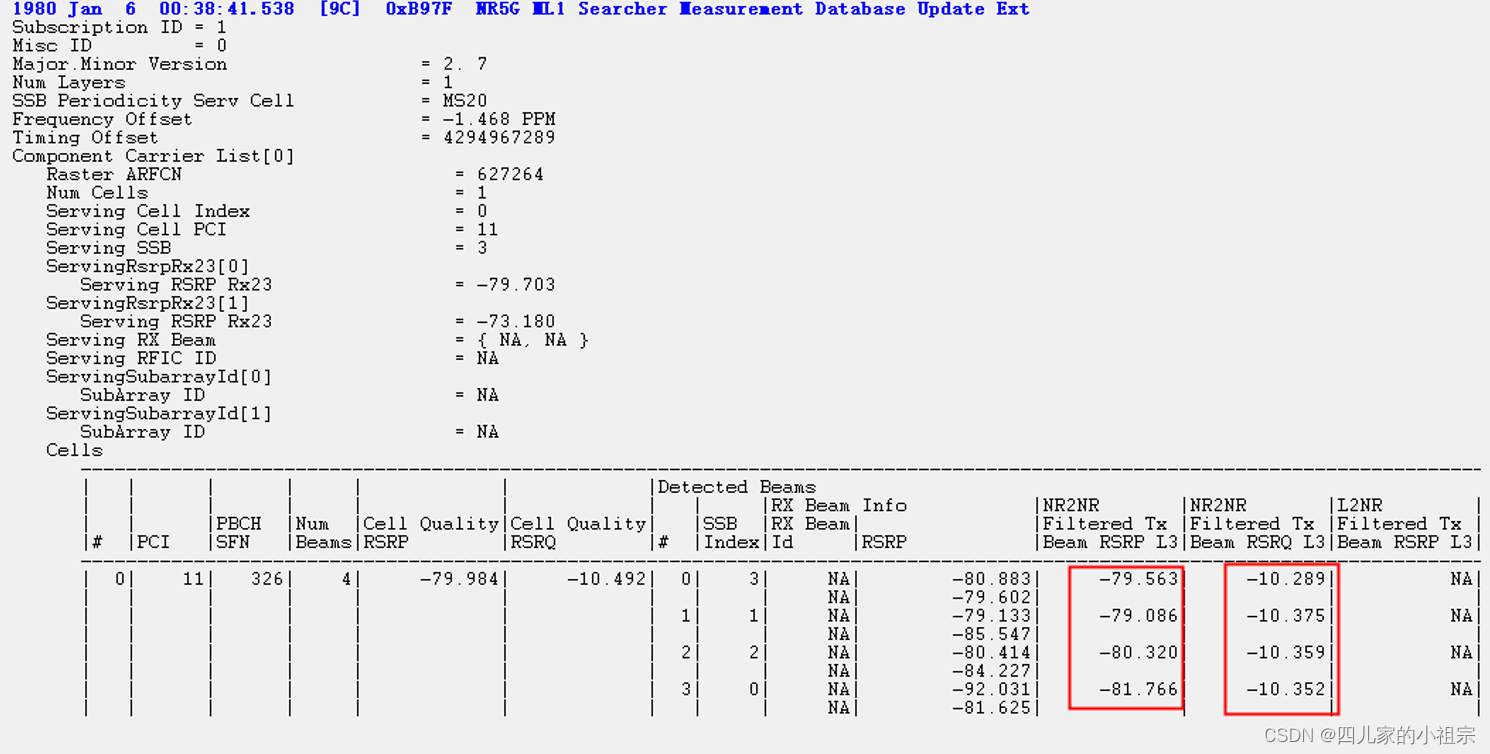

查看信号强度rsrp和信号质量rsrq可以通过过滤信令）0xB97F查看，如下图，信号强度极好点参考值>-75dbm，信号质量>-10

3.3 QXDM 上查看速率

• Log转成isf格式

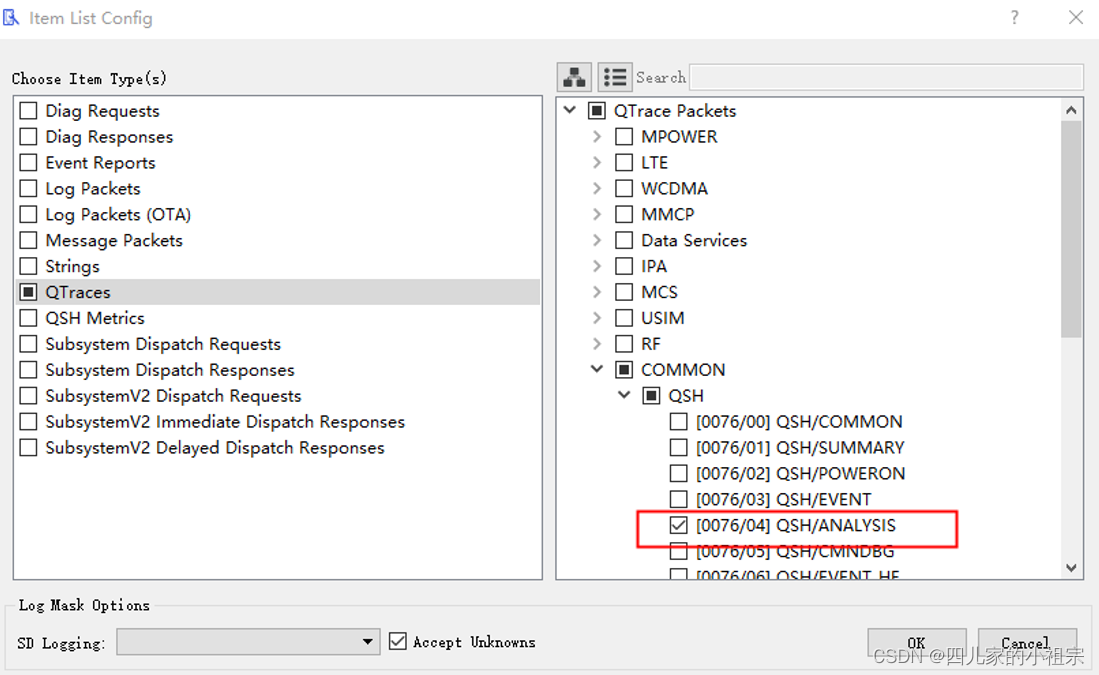

• Log过滤

• 用QXDM 打开


4 常见问题举例

4.1 Iperf打流，模块速率不超过100M

• 可能原因排查

1. 检查是否在模块内部使用iperf工具打流
2. 检查cpu占用率是否接近100%
3. 检查网卡是否被限制位100M网卡

• 解决方法

1. 将iperf客户端放在pc侧，服务器放在基站侧打流
2. 更换配置高一点的环境

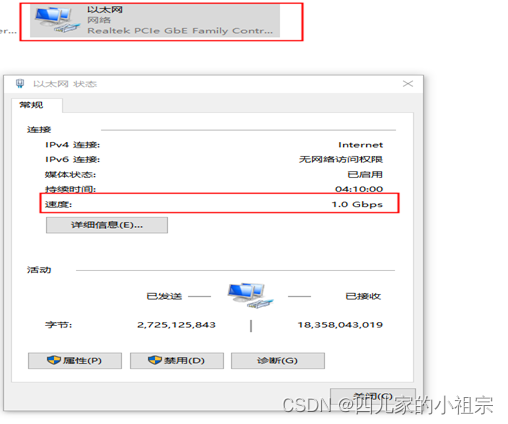

3. 更新网卡位1000M网卡


4.2 下行50M不到

4.2.1 信号质量查询

SNR标识信噪比，正常情况下信噪比极好点应该大于30，才说明天线接收正常，信号质量比较好

4.2.2 CQI 信道质量标识

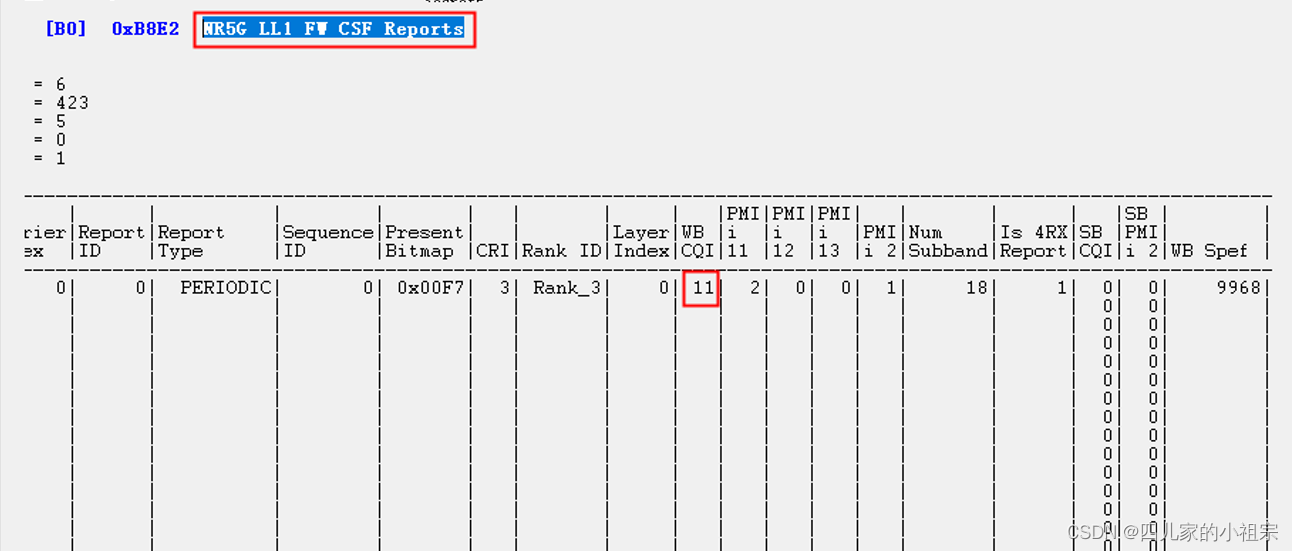

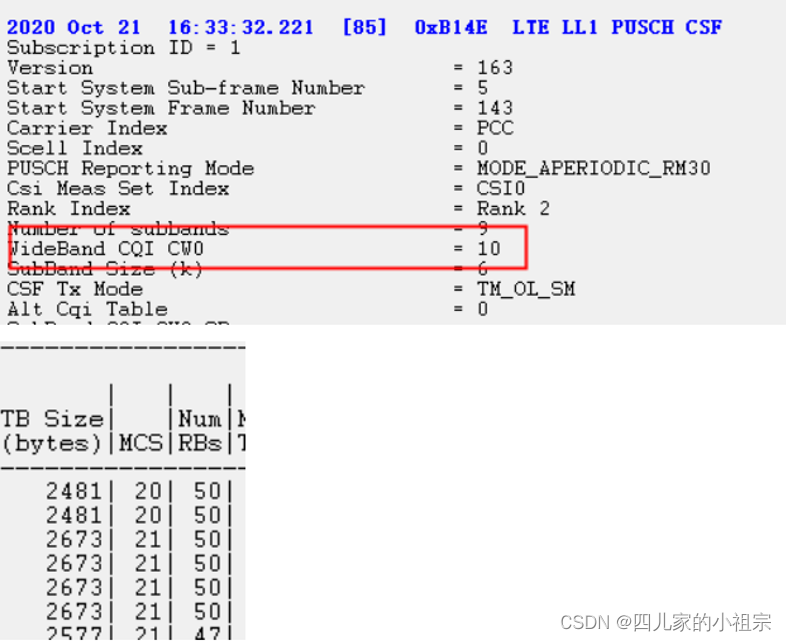

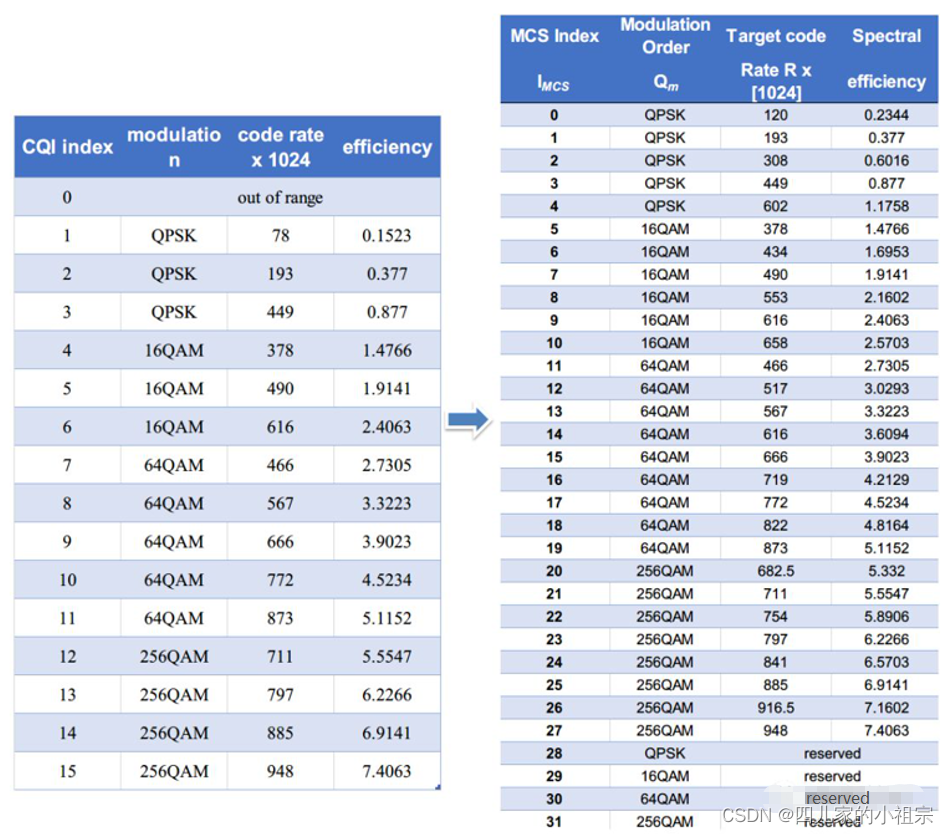

CQI范围是1-15,越大信号信道质量越好，CQI越大，终端MCS调制解调方式越高，编解码能力越快，速率也就越高，具体的对应关系如下图所示：

4.2.3 调制方式

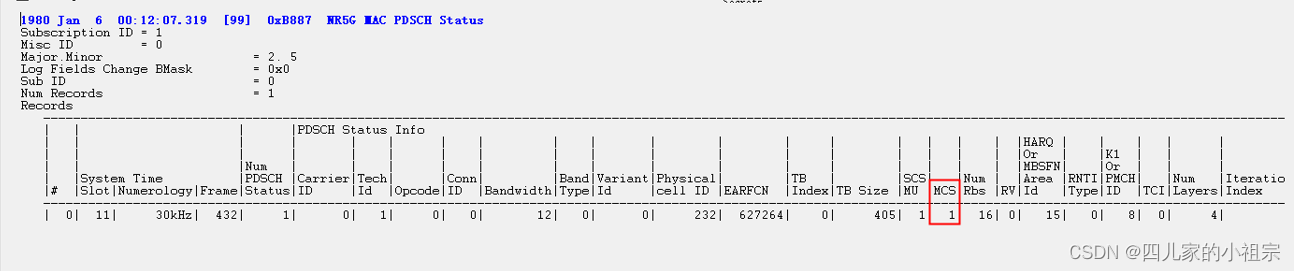

MCS为28满阶， 当前显示为1阶。

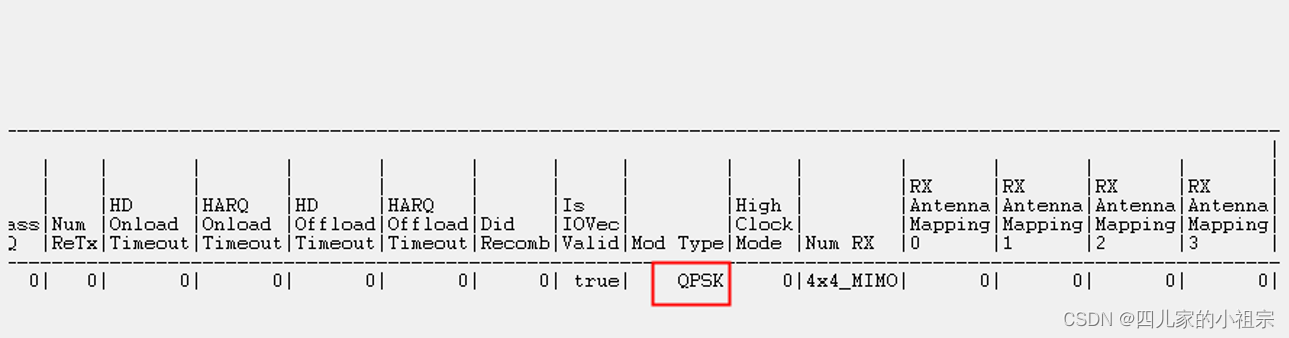

网络下发的调制方式是QPSK，但是当前CQI对应的调制方式应该是64QAM，CQI和 QPSK不匹配会影响网络速，需要排查网络侧配置是否有问题

4.2.4 Rbs（资源）

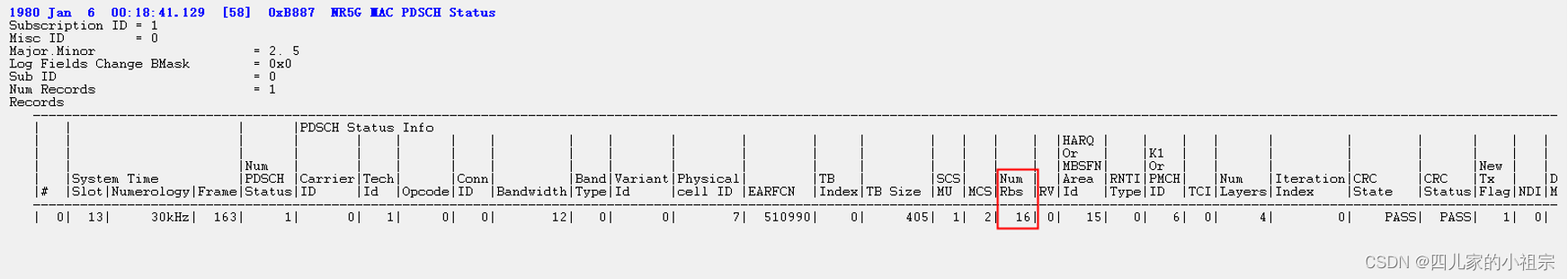

Rbs是16，一般满的Rbs是273，说明网络侧分配得资源少，一般是网络侧配置，会影响速率
影响的原因：可能SIM卡限速了，或者同时段也有对比机在测速抢占资源

4.2.5 MIMO层数

Num Layers上报的是4

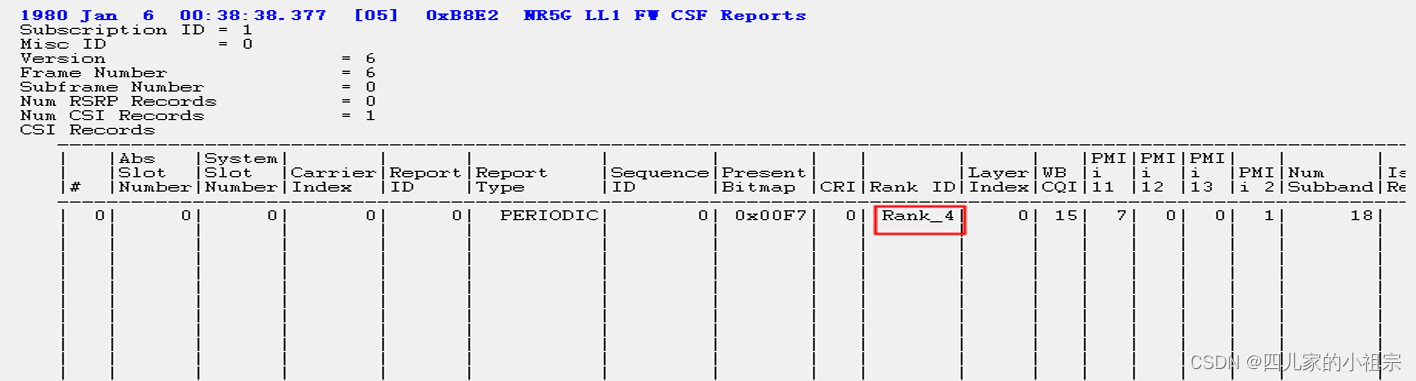

Rank_ID上报的也是4

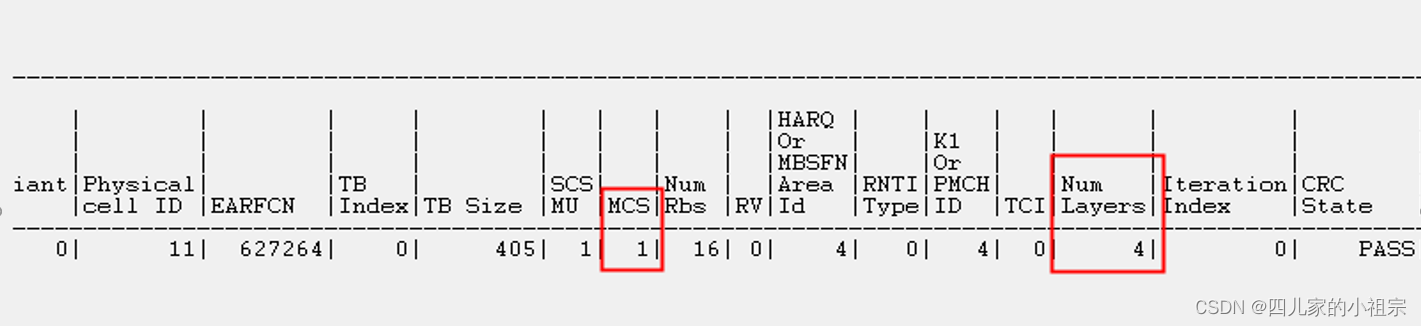

以上Num Layers和Rank_ID标识的都是MIMO层数，正常测速情况下MIMO层数应该是4

4.2.5 MAC层速率

00:12:08.336 TB Bytes：125646935

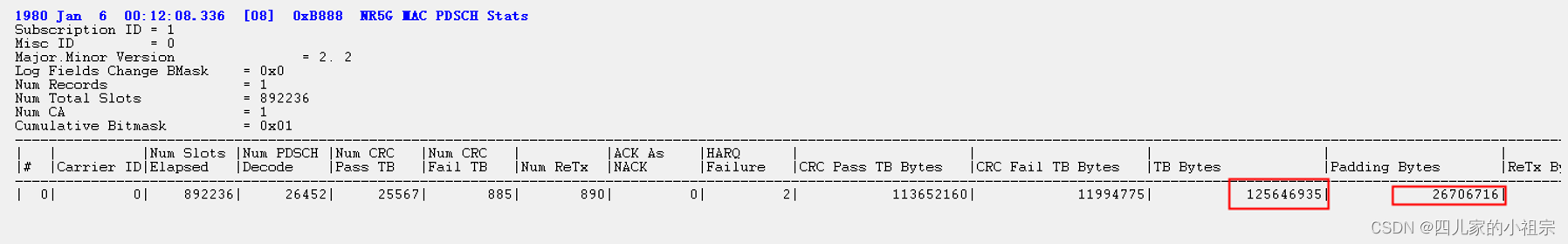

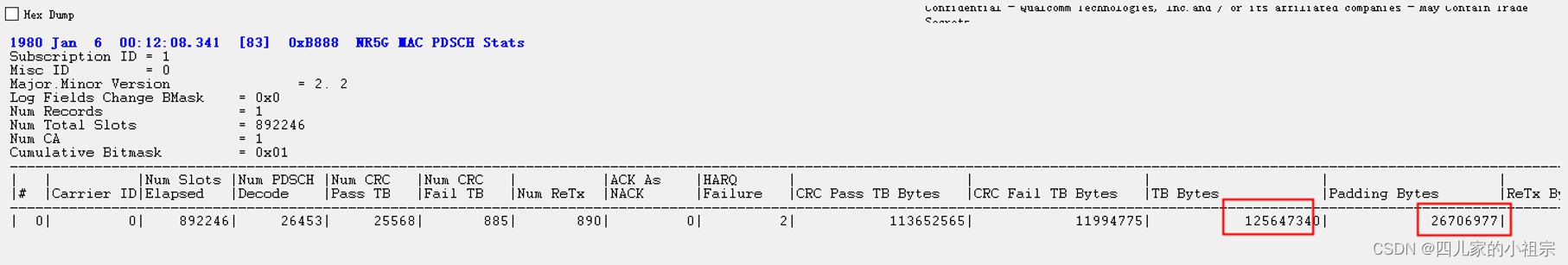

Padding Bytes：26692688---------MAC的padding包太多了，证明网络发下来的很多都是padding包，空的，所以物理层能上去，从MAC往上就上不去了，基站能设置，调整基站侧padding包，网速可以提高10%左右

00:12:08.341 TB Bytes：125647340

*MAC 层计算速率 = (125647340 – 125646935)/1024/1024/0.005/8=0.617Mbps

4.2.6 PDCP层速率

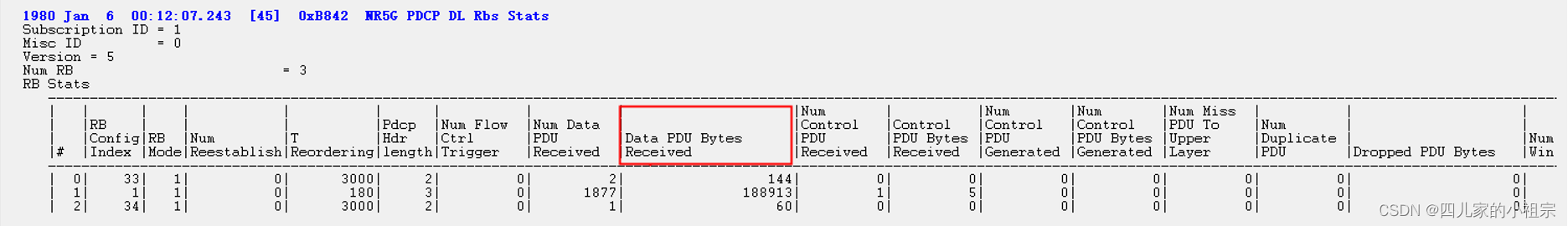

*PDCP层速率=（189014-188913）/1024/1024/0.1/8=0.008Mbps
