概述

H3C二层链路聚合&&聚合负载分担

  • 实验一:使用HCL模拟二层链路聚合的实验
  • 实验二:使用HCL模拟二层聚合负载分担的实验

实验一:使用HCL模拟二层链路聚合的实验

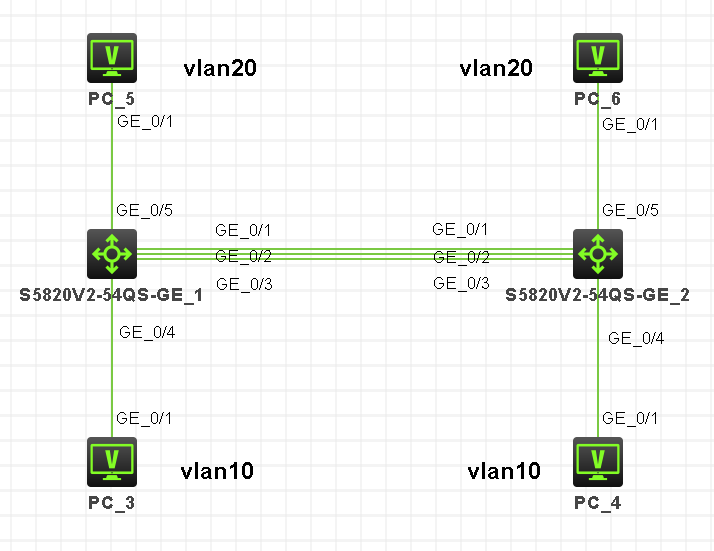

实验拓扑图:
在这里插入图片描述
如图所示:

  • SW1与SW2通过各自的二层以太网接口GigabitEthernet1/0/1~GigabitEthernet1/0/3相互连接。
  • SW1与SW2均参与VLAN 10、VLAN 20的数据流量转发。现要求两设备上相同VLAN可以互通。为提高设备间链路带宽及可靠性,可使用二层链路聚合特性实现。

配置思路:
要使VLAN 10与VLAN 20的数据流量均能通过二层聚合接口1,可配置二层聚合接口的链路类型为Trunk端口,并允许VLAN 10和VLAN 20的报文通过

配置注意事项:
由于静态聚合组中端口选中状态不受对端端口是否在聚合组中及是否处于选中状态的影响。这样有可能导致两端设备所确定的Selected状态端口不一致,当两端都支持配置静态和动态聚合模式的情况下,建议选择配置动态聚合模式。

左侧交换机SW1配置:

<SW1> system-view
[SW1] vlan 10
[SW1-vlan10] port gigabitethernet 1/0/4
[SW1-vlan10] quit
[SW1] vlan 20
[SW1-vlan20] port gigabitethernet 1/0/5
[SW1-vlan20] quit
//创建二层聚合接口1,并配置动态聚合模式
[SW1] interface bridge-aggregation 1
[SW1-Bridge-Aggregation1] link-aggregation mode dynamic //不配置默认为静态
[SW1-Bridge-Aggregation1] quit
//分别将端口g1/0/1~g1/0/3加入到聚合组1中
[SW1] interface gigabitethernet 1/0/1
[SW1-GigabitEthernet1/0/1] port link-aggregation group 1
[SW1-GigabitEthernet1/0/1] quit
[SW1] interface gigabitethernet 1/0/2
[SW1-GigabitEthernet1/0/2] port link-aggregation group 1
[SW1-GigabitEthernet1/0/2] quit
[SW1] interface gigabitethernet 1/0/3
[SW1-GigabitEthernet1/0/3] port link-aggregation group 1
[SW1-GigabitEthernet1/0/3] quit
//配置二层聚合接口1为Trunk端口,并允许VLAN 10和VLAN 20的报文通过。
[SW1] interface bridge-aggregation 1
[SW1-Bridge-Aggregation1] port link-type trunk
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation1] port trunk permit vlan 10 20
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation1] quit

右侧交换机SW2配置与SW1一致。

验证是否配置成功:

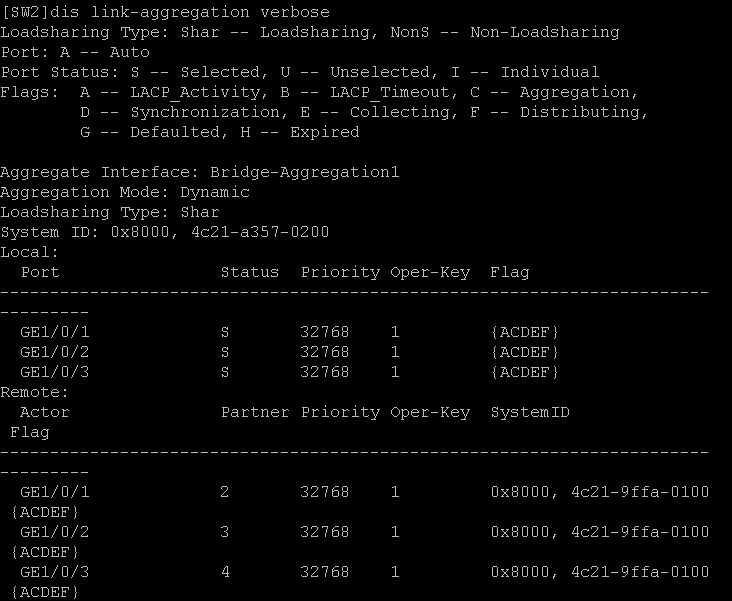

display link-aggregation verbose

在这里插入图片描述
结果说明:
本端和对端设备上聚合组内的成员端口都处于Selected状态。原因是在动态链路聚合中通过LACP协议报文交互,可使两端聚合组内的成员端口选中状态达成一致,可顺利实现对用户数据的转发。

实验二:使用HCL模拟二层聚合负载分担的实验

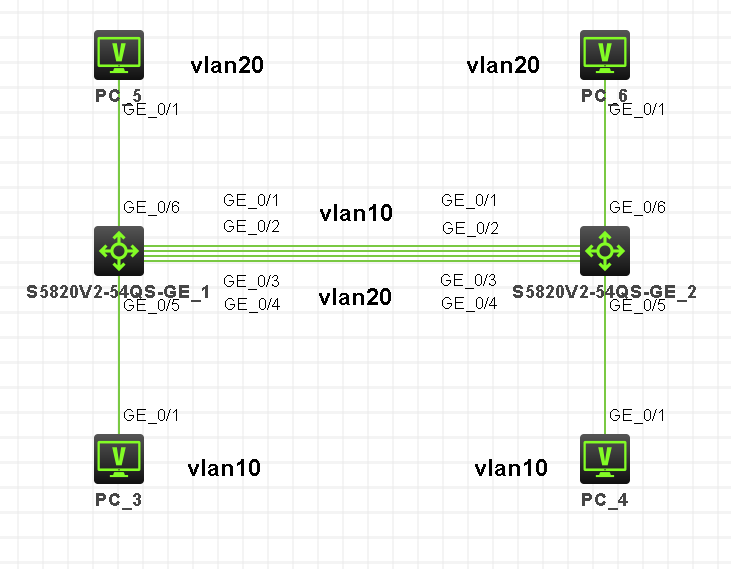

实验拓扑图:
在这里插入图片描述
如图所示:

  • SW1与SW2通过各自的二层以太网接口GigabitEthernet1/0/1~GigabitEthernet1/0/4相互连接。
  • SW1与SW2均参与VLAN 10、VLAN 20的数据流量转发。现要求两设备上相同VLAN可以互通,VLAN 10的流量通过聚合接口1,VLAN 20的流量通过聚合接口2。且VLAN 10的报文按照源MAC地址进行聚合负载分担,VLAN 20的报文按照目的MAC地址进行负载分担。为提高设备间链路带宽及可靠性可使用二层链路聚合特性实现。

配置思路:

  • 只有在二层聚合接口视图下配置聚合负载分担类型,才能实现不同聚合组按照不同负载分担方式对报文进行处理。
  • 要使VLAN 10的流量通过聚合接口1,须配置聚合接口1允许VLAN 10的报文通过;同理,须配置聚合接口2允许VLAN 20的报文通过。

配置注意事项:

  • 由于静态聚合组中端口选中状态不受对端端口是否在聚合组中及是否处于选中状态的影响。这样有可能导致两端设备所确定的Selected状态端口不一致,当两端都支持配置静态和动态聚合模式的情况下,建议选择配置动态聚合模式。
  • 两个链路聚合接口需关闭stp,否则有一个会被阻塞。

左侧交换机SW1配置:

<SW1> system-view
[SW1] vlan 10
[SW1-vlan10] port gigabitethernet 1/0/5
[SW1-vlan10] quit
[SW1] vlan 20
[SW1-vlan20] port gigabitethernet 1/0/6
[SW1-vlan20] quit
//创建二层聚合接口1,并配置该接口对应的聚合组按照源MAC地址进行聚合负载分担。
[SW1] interface bridge-aggregation 1
[SW1-Bridge-Aggregation1] link-aggregation mode dynamic //不配置默认为静态
[SW1-Bridge-Aggregation1] link-aggregation load-sharing mode source-mac
[SW1-Bridge-Aggregation1] quit
//分别将端口GigabitEthernet1/0/1和GigabitEthernet1/0/2加入到聚合组1中。
[SW1] interface gigabitethernet 1/0/1
[SW1-GigabitEthernet1/0/1] port link-aggregation group 1
[SW1-GigabitEthernet1/0/1] quit
[SW1] interface gigabitethernet 1/0/2
[SW1-GigabitEthernet1/0/2] port link-aggregation group 1
[SW1-GigabitEthernet1/0/2] quit
//配置二层聚合接口1允许VLAN 10的报文通过。
[SW1] interface bridge-aggregation 1
[SW1-Bridge-Aggregation1] port access vlan 10
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
[SW1-Bridge-Aggregation1] quit
//创建二层聚合接口2,并配置该接口对应的聚合组内按照目的MAC地址进行聚合负载分担。
[SW1] interface bridge-aggregation 2
[SW1-Bridge-Aggregation1] link-aggregation mode dynamic //不配置默认为静态
[SW1-Bridge-Aggregation2] link-aggregation load-sharing mode destination-mac
[SW1-Bridge-Aggregation2] quit
//分别将端口Ten-GigabitEthernet1/0/3和Ten-GigabitEthernet1/0/4加入到聚合组2中。
[SW1] interface gigabitethernet 1/0/3
[SW1-GigabitEthernet1/0/3] port link-aggregation group 2
[SW1-GigabitEthernet1/0/3] quit
[SW1] interface gigabitethernet 1/0/4
[SW1-GigabitEthernet1/0/4] port link-aggregation group 2
[SW1-GigabitEthernet1/0/4] quit
//配置二层聚合接口2允许VLAN 20的报文通过。
[SW1] interface bridge-aggregation 2
[SW1-Bridge-Aggregation2] port access vlan 20
Configuring GigabitEthernet1/0/3 done.
Configuring GigabitEthernet1/0/4 done.
[SW1-Bridge-Aggregation2] quit

右侧交换机SW2配置与SW1一致。

验证是否配置成功:

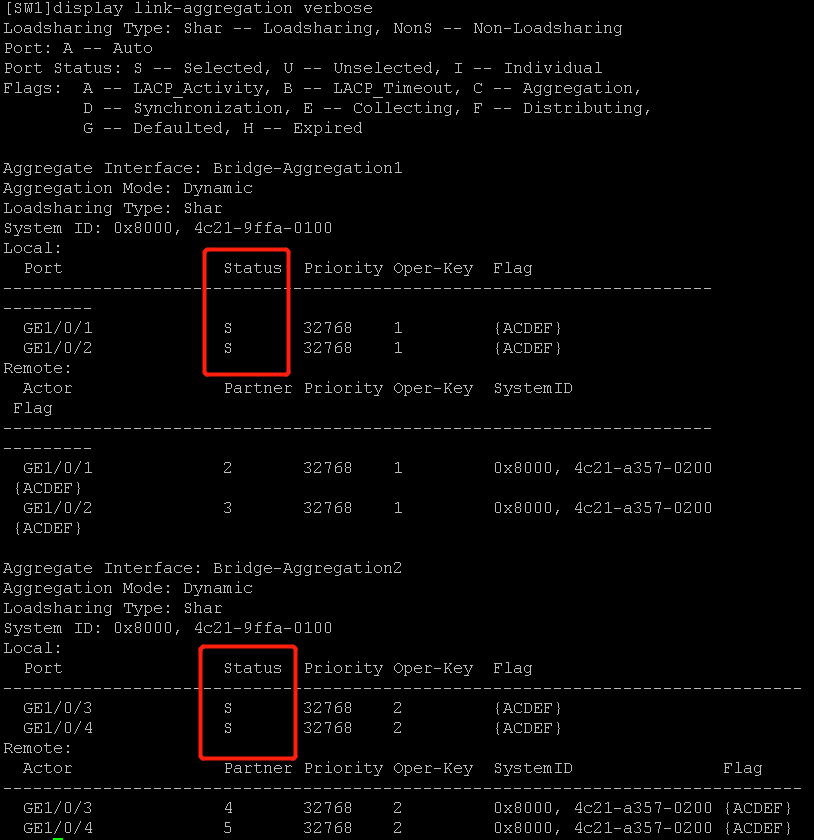

display link-aggregation verbose

在这里插入图片描述
结果说明:
Bridge-aggregation 1与Bridge-aggregation 2均为动态聚合模式,并且两个聚合组都有两个成员端口处于选中状态,可以进行数据流量的转发。

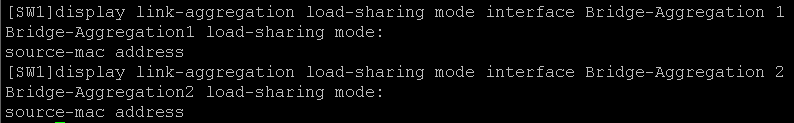

显示聚合负载分担类型:
在这里插入图片描述
结果说明:
Bridge-aggregation 1&Bridge-aggregation 2的的聚合负载分担方式都为根据源MAC地址(source-mac address)方式进行流量分担。
