H3C 二层链路聚合

简介：

它通过将多条以太网物理链路捆绑在一起成为一条逻辑链路，从而实现增加链路带宽的目的。

成员端口：

选中（Selected）状态：此状态下的成员端口可以参与用户数据的转发，处于此状态的成员端口简称为“选中端口”。

非选中（Unselected）状态：此状态下的成员端口不能参与用户数据的转发，处于此状态的成员端口简称为“非选中端口”。

参考端口：

参考端口从成员端口中选出，其端口属性类配置和第二类配置将作为同一聚合组内的其它成员端口的参照，以确定这些成员端口的状态。

 操作key：

是系统在进行链路聚合时用来表征成员端口聚合能力的一个数值。它是根据成员端口上的一些信息（包括该端口的速率、双工模式等）的组合自动计算生成的，这个信息组合中任何一项的变化都会引起操作Key的重新计算。

在同一聚合组中，所有的选中端口都必须具有相同的操作Key。

操作Key只是本端端口属性，聚合链路两端成员端口的操作Key可能不同。

 静态模式和动态模式：

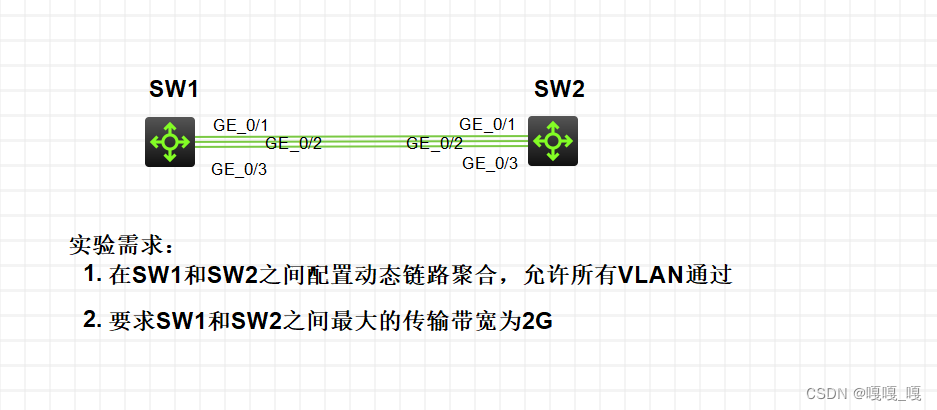

 链路聚合实验：

 实验分析：

1.将聚合组模式改为dynamic

2.要求最大传输带宽为2G，则需要将最多活动接口改为2

具体配置：

[H3C]sysna SW1

[SW1]interface Bridge-Aggregation 1
[SW1-Bridge-Aggregation1]link-aggregation mode dynamic     //创建聚合组1
[SW1-Bridge-Aggregation1]qu

[SW1]int g1/0/1
[SW1-GigabitEthernet1/0/1]port link-aggregation group 1    //将端口加入聚合组
[SW1-GigabitEthernet1/0/1]int g1/0/2
[SW1-GigabitEthernet1/0/2]port link-aggregation group 1
[SW1-GigabitEthernet1/0/3]int g1/0/3
[SW1-GigabitEthernet1/0/3]port link-aggregation group 1

[SW1]int Bridge-Aggregation 1
return
[SW1-Bridge-Aggregation1]port link-type trunk
Configuring GigabitEthernet1/0/1 done.            //自动将成员端口的类型改为了trunk
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW1-Bridge-Aggregation1]port trunk permit vlan all
Configuring GigabitEthernet1/0/1 done.            //自动将成员端口放行所有VLAN
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.

[SW1-Bridge-Aggregation1]link-aggregation selected-port maximum 2    //最多活动端口为2

 可以看到只有一个端口是活动的，因为动态聚合会自动检测对端的聚合组状态，但是对端还没配置链路聚合，所以还有一个端口起不来

[H3C]sysna SW2

[SW2]int Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]link-aggregation mode dynamic
[SW2-Bridge-Aggregation1]qu


[SW2]int g1/0/1
[SW2-GigabitEthernet1/0/1]port link-aggregation group 1
[SW2-GigabitEthernet1/0/1]int g1/0/2
[SW2-GigabitEthernet1/0/2]port link-aggregation group 1
[SW2-GigabitEthernet1/0/2]int g1/0/3
[SW2-GigabitEthernet1/0/3]port link-aggregation group 1
[SW2-GigabitEthernet1/0/3]qu

[SW2]int Bridge-Aggregation 1
[SW2-Bridge-Aggregation1]p l t
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.
[SW2-Bridge-Aggregation1]po t p v a
Configuring GigabitEthernet1/0/1 done.
Configuring GigabitEthernet1/0/2 done.
Configuring GigabitEthernet1/0/3 done.

[SW2-Bridge-Aggregation1]link-aggregation selected-port maximum 2    //最多活动端口为2
输入:y
[SW2-Bridge-Aggregation1]qu
[SW2]

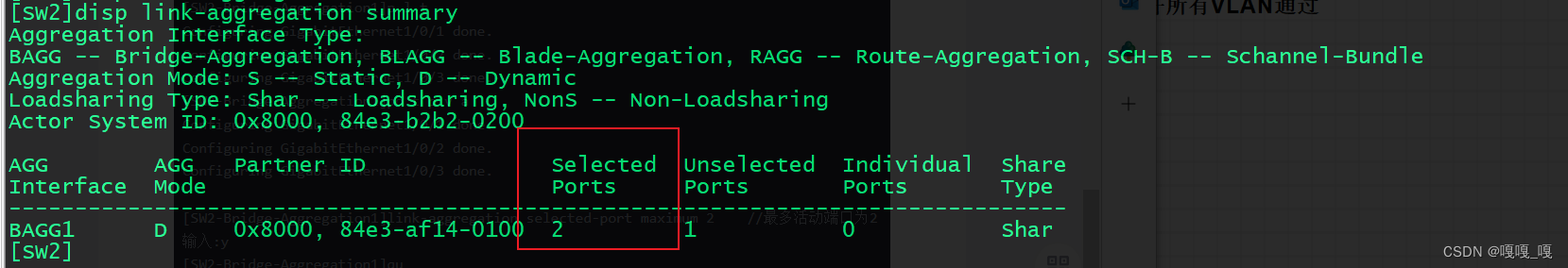

验证：

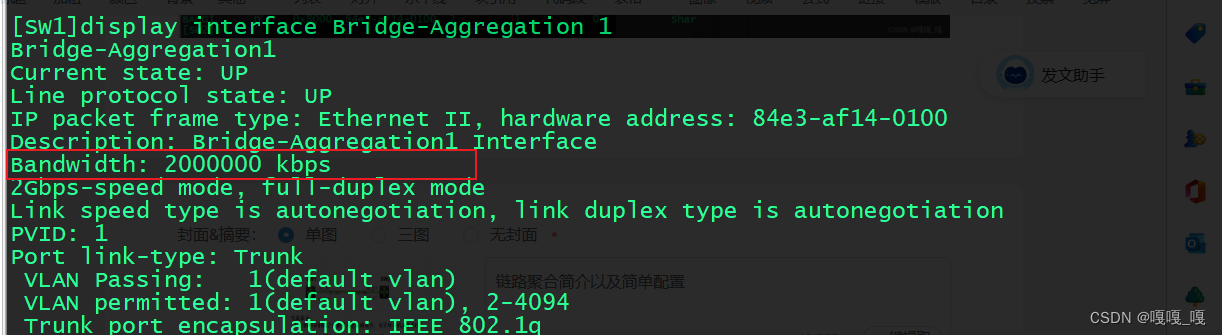

 查看传输带宽
