NR TM测试模式解析

（a）公共基础参数

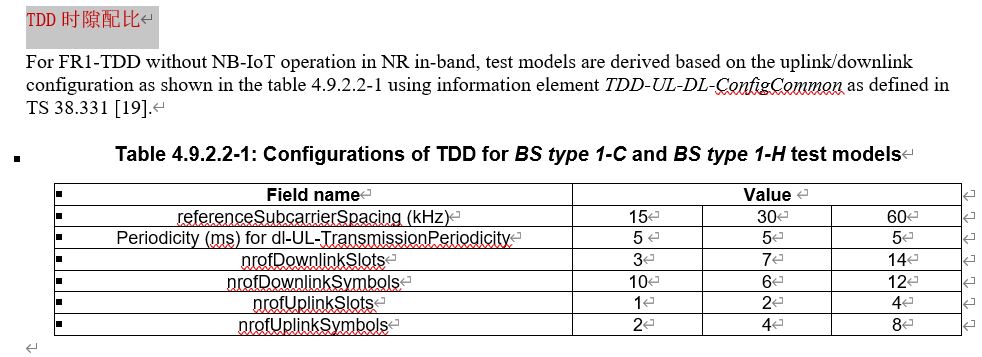

（b）TDD 专用时隙配比

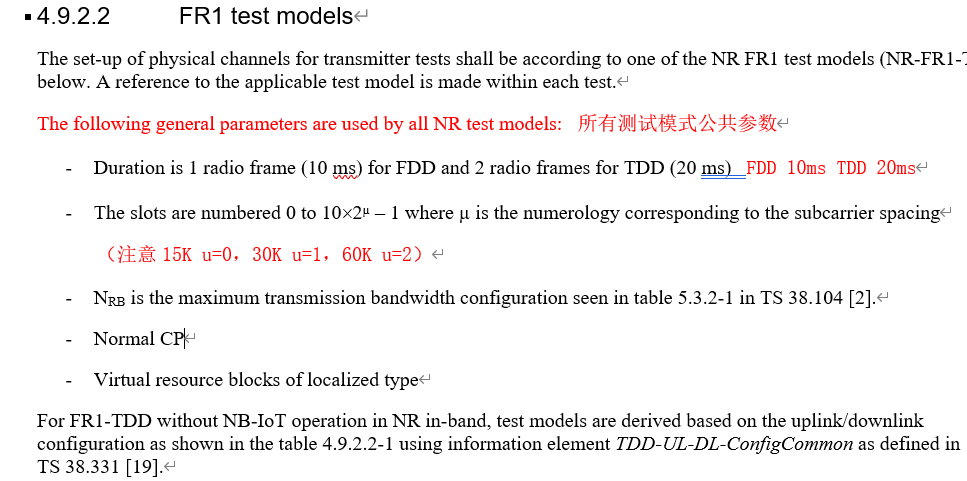

例如 30K 时候，一个子帧（1ms）包含2个slot，每个solt 是0.5ms, 每个solt 包含 14 个OFDM 符号
根据参数 下行slot数量=6， 上行slot数=2，5ms 周期，可得其配比是DDDDDDDSUU（5ms）
切换slot 中 6个下行符号，4个上行符号，那么切换保护就是4个符号
5ms内下行总时间=0.57+6（0.5*（6/14））=3.714286 ms
5ms内上行时隙时间=0.52+6（0.5*（4/14））=1.85714 ms

（c）PDCCH 参数

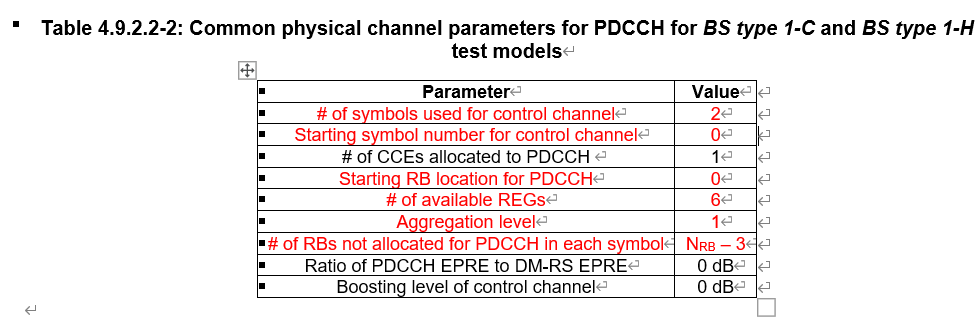

可见 PDCCH 时域上占用2个符号（符号0-1），共6个REG，可得频域占用3个RB（RB 0-2）
PS：一个REG由一个RB（12个频域RE）和一个时域OFDM符号组成；

（d）PDSCH 参数

结合前面表得知“

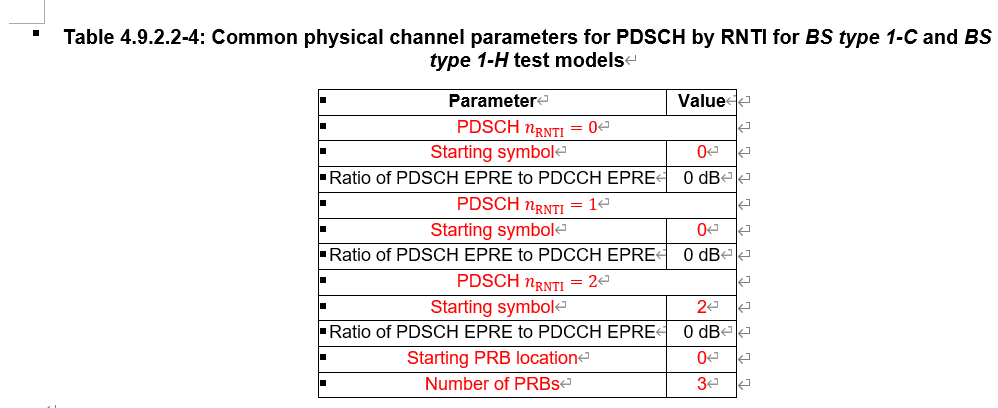

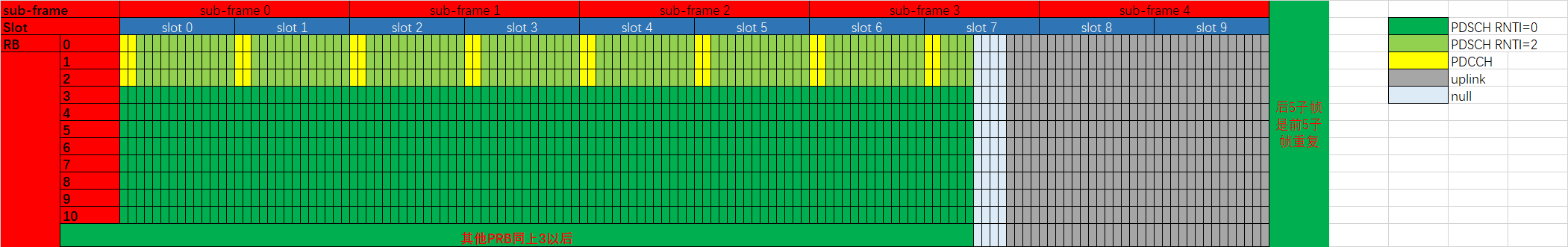

RNTI=2的 PDSCH 会占用 PDCCH 的3个PRB 上的其余符号（2-13）
RNTI=0/1的 PDSCH 会占用 其他PRB 上的所有下行符号（0-13）

（e）FR1 test model 1.1 (NR-FR1-TM1.1)

NR-FR1-TM1.1 用于测试

• BS output power
• Transmit ON/OFF power
• TAE
• Unwanted emissions
• Occupied bandwidth
• ACLR
• Operating band unwanted emissions
• Transmitter spurious emissions
• Transmitter intermodulation
• Receiver spurious emissions

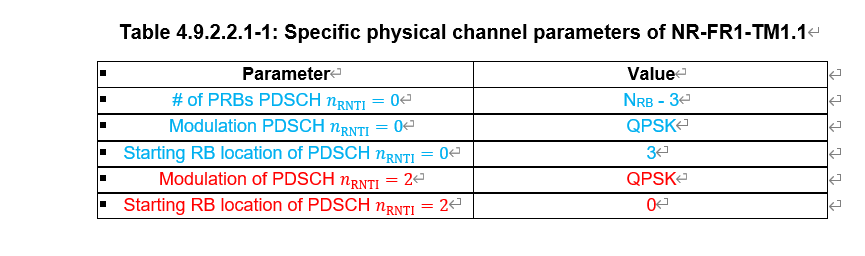

  其参数是：

  结合前面表得知“
  RNTI=2的 PDSCH 会占用 PDCCH 的3个PRB 上的其余符号（2-13）
  RNTI=0的 PDSCH 会占用 其他PRB 上的所有下行符号

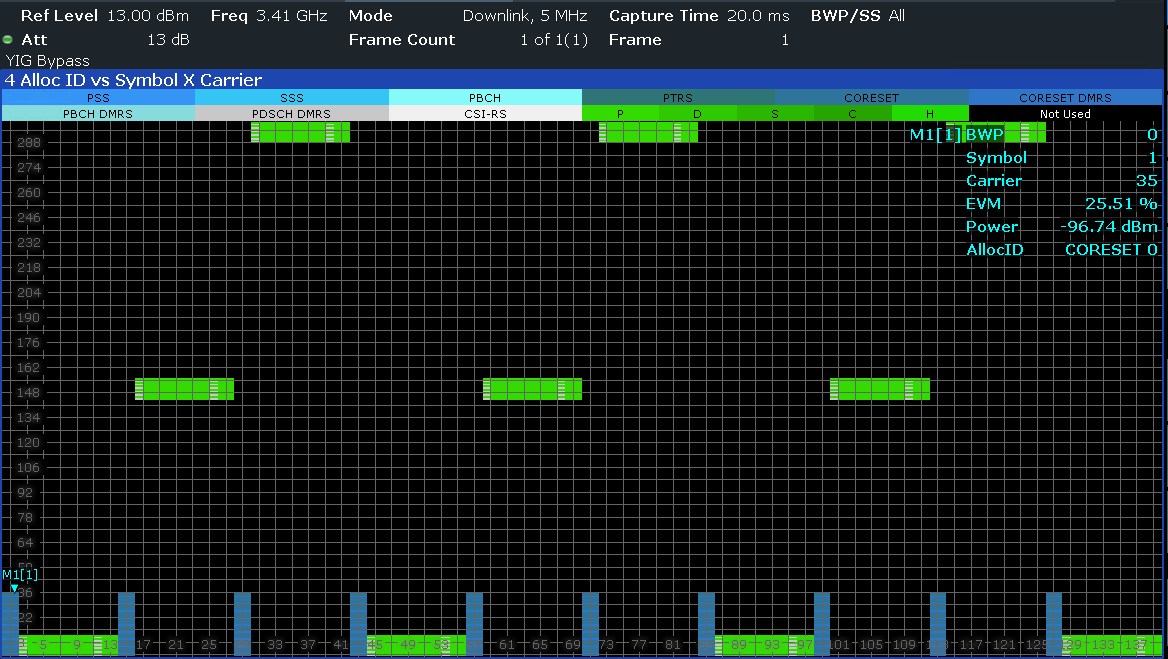

TDD 30K TM1.1 DDDDDDDSUU 分布图如下

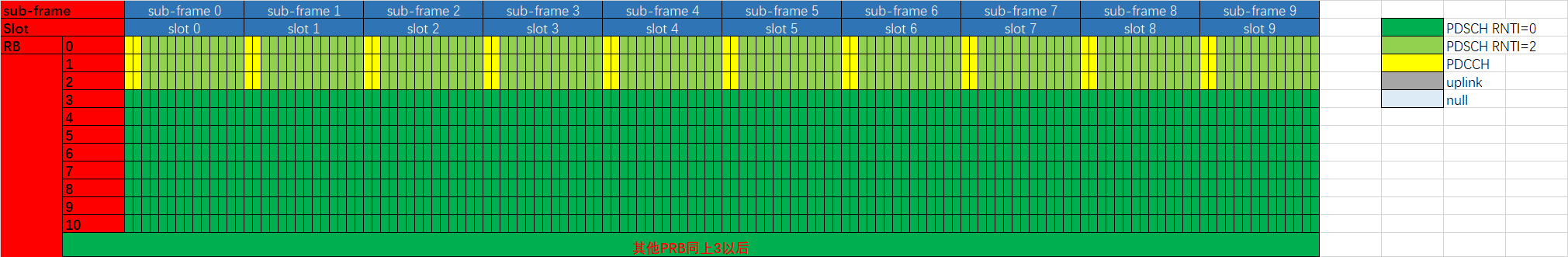

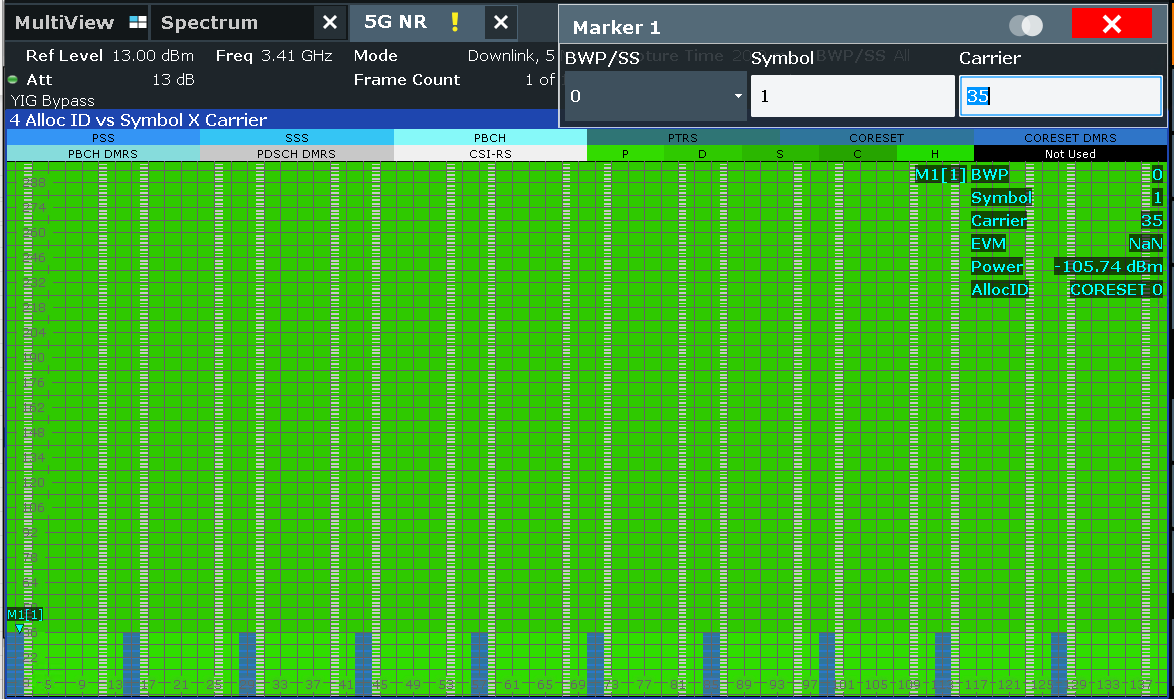

FDD 15K TM1.1 DDDDDDDDDD 分布图如下

（e）FR1 test model 2 (NR-FR1-TM2)

FR1 test model 2 (NR-FR1-TM2) 用于测试

• Total power dynamic range (lower OFDM symbol TX power limit (OSTP) at min power)
• EVM of single 64QAM PRB allocation (at min power)
• Frequency error (at min power)

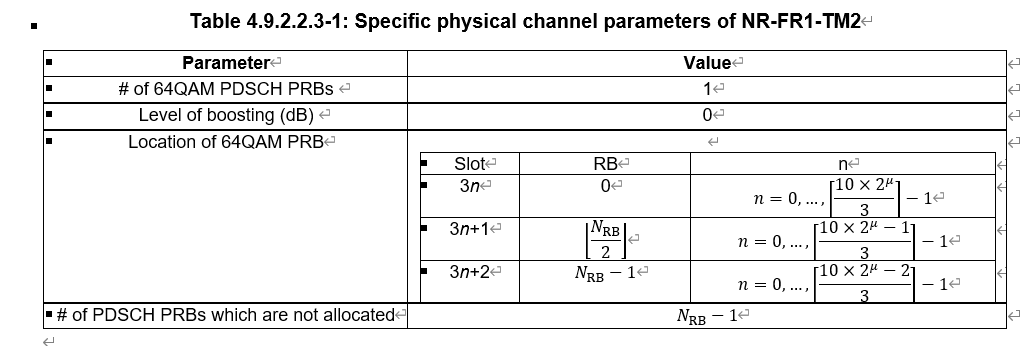

参数：

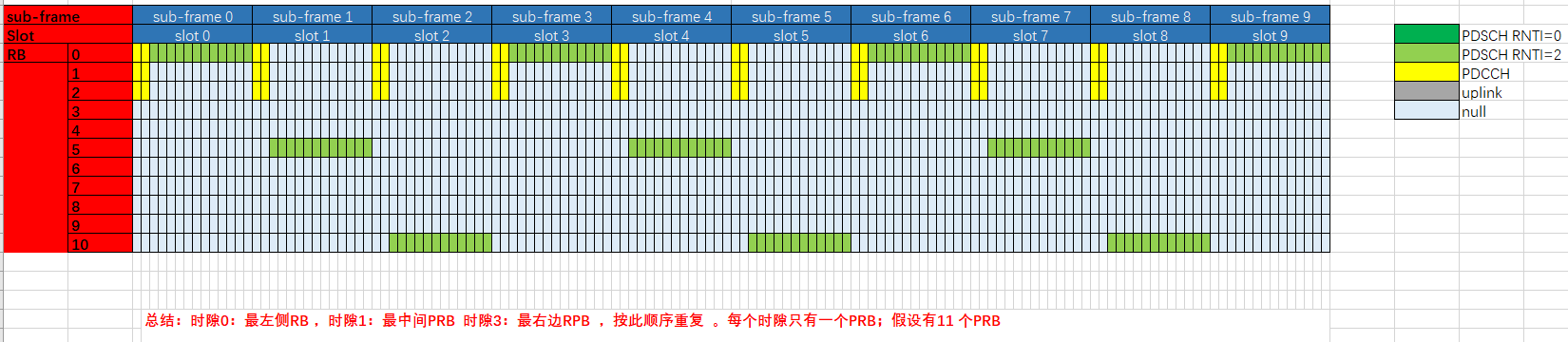

总结：时隙0：最左侧RB ，时隙1：最中间PRB 时隙3：最右边RPB ，按此顺序重复 。每个时隙只有一个PRB；假设有11 个PRB

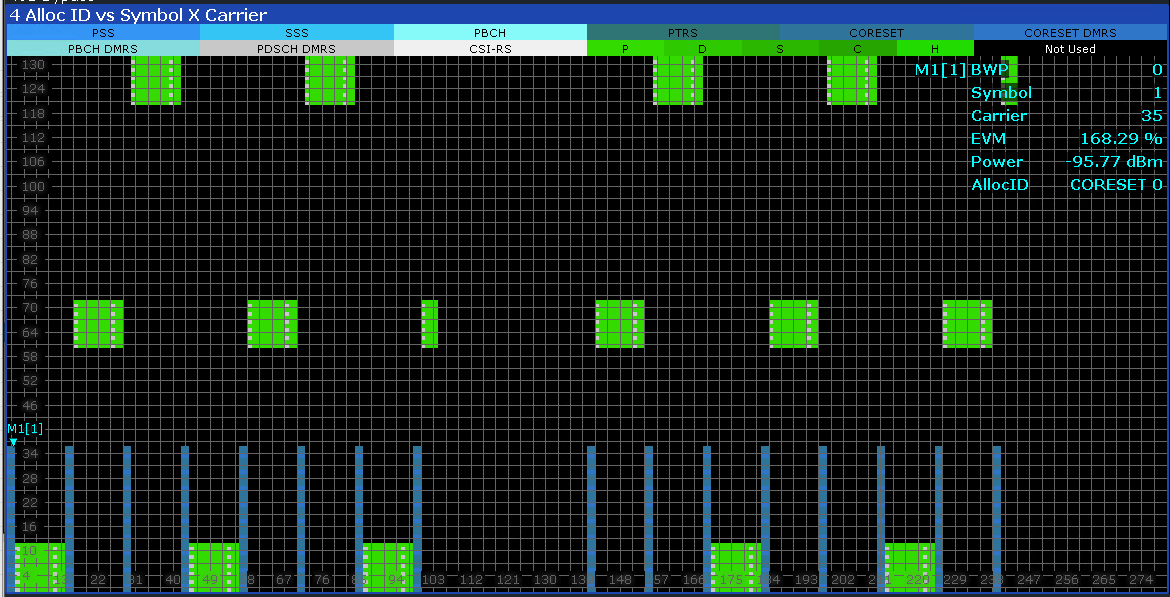

FDD 15K TM2 DDDDDDDDDD 分布图如下

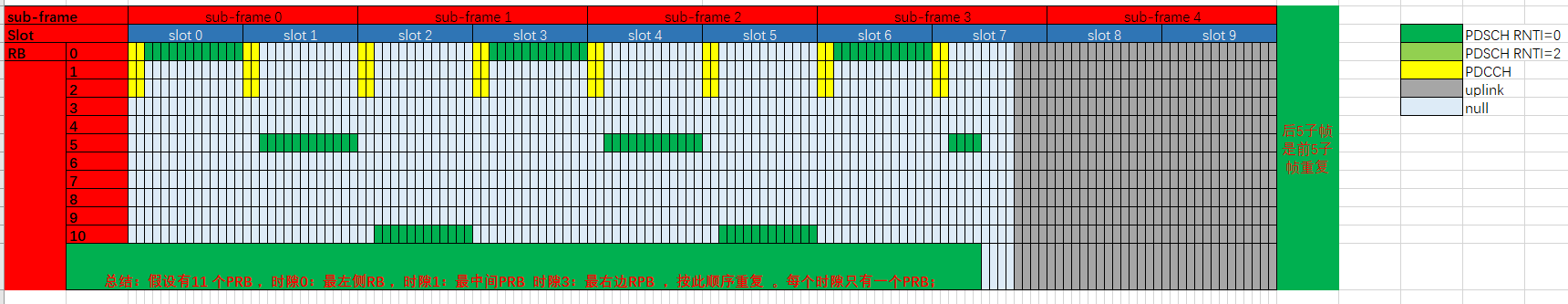

TDD 30K TM2 DDDDDDDDDD 分布图如下
