1          概述

        RRC 重建目的是恢复RRC信令连接，减少掉线。 但是RRC在源小区重建过多会影响小区吞吐量和用户感知。 本文介绍了RRC重建定义，触发条件和RRC在源小区重建过多、RRC重建成功率低的问题小区的处理。

2           RRC 重建 定义与触发条件

2.1          RRC 重建的定义

        当处于RRC连接状态时，如果出现切换失败、无线链路失败、完整性保护失败、RRC重配置失败、情况，将会触发RRC连接重建过程。 该过程旨在重建RRC连接，包括SRB1操作的恢复，以及安全的重新激活。 处于RRC_CONNECTED状态的UE，安全已被激活，可以发起该过程继续RRC连接。 仅当相关小区是具有UE上下文的小区时，连接重建才会成功。 假如E-UTRAN认可重建，SRB1的操作会恢复，而其它RB将继续保持挂起。 如果AS安全没有被激活，UE不会发起该过程，而直接转到RRC_IDLE状态。

2.2          RRC 重建的原因

2.2.1        终端发起重建的原因

在36.331协议中，发起重建的条件描述如下：

The UE shall only initiate the procedure when AS security has beenactivated. The UE initiates the procedure when one of the following conditionsis met:

upon detecting radio link failure, in accordance with 5.3.11; or

upon handover failure, in accordance with 5.3.5.6; or

upon mobility from E-UTRA failure, in accordance with 5.4.3.5; or

upon integrity check failure indication from lower layers; or

upon an RRC connection reconfiguration failure, in accordance with5.3.5.5;

概括的说，UE发起重建的原因有3种：

• reconfiguration failure
• handover failure
• radio link failure

2.2.2         reconfiguration failure

协议原文如下：

if the UE is unable tocomply with (part of) the configuration included in theRRCConnectionReconfiguration message:

continue using theconfiguration used prior to the reception of RRCConnectionReconfigurationmessage;

if security has not beenactivated:

    perform the actions uponleaving RRC_CONNECTED as specified in 5.3.12, with release cause other;

else:

    initiate the connectionre-establishment procedure as specified in 5.3.7, upon which the connectionreconfiguration procedure endif;

既UE在安全模式激活的状态下，如果收到了重配置消息后对于重配置消息内的信元无法匹配/兼容，则发起原因值为“reconfiguration failure”的重建。

2.2.3         handoverfailure

if T304 expires (handover failure):

NOTE:      Following T304 expiry any dedicated preamble, if provided within therach-ConfigDedicated, is not available for use by the UE anymore.

既UE在切换流程中，在收到了切换的重配置消息之后，会启动T304，但如果在T304超时之前UE无法完成在目标小区的随机接入，则会发起原因值为“handover failure”的重建

2.2.4          radio linkfailure （ OtherFailure ）

        如果UE检测到当前检测到“radio link failure”，则会发起原因值为“other”的重建，通常引起RLF存在如下三种机制。

上行RLC重传达到最大次数

        “indication from RLCthat the maximum number of retransmissions has been reached”，包括SRB和DRB，与eNB侧下行的SRB与DRB机制相同，当UE RLC发送了一个PDU之后，需要到eNB侧反馈对应的状态，PDU才能完成一次RLC的正常调度。 对于没有收到eNB状态PDU的原因有两个，一个原因为eNB侧上行根本就没有收到任何RLC PDU，也就不会响应状态PDU，另一个原因为eNB响应的状态PDU，由于下行误码的原因，没有到达UE侧。

Preamble 达到最大发送次数

        在切换过程中，切换完成命令丢失后导致的PUCCH没激活，或者在业务保持过程中由于Ta超时导致的PUCCH没激活，此时如果UE有SR发送，因为下行链路问题，UE无法收到ENB的MAC层确认，SR重传达到最大次数（physicalconfigDedicatedschedulingRequestConfig dsr-TransMax，配置为64次）后触发MAC_RA_IND（基于竞争的随机接入），在随机接入因为Preamble发送达到最大次数（preambleTransMax，10次）后上报RLF指示给L3后发起重建请求。

时延谱首径搜索失败（UE检测到下行RLF）

        UE DSP 每200ms对时延谱滤波值进行判断，如果满足某门限，则上报L3失步，同时启动T310定时器，在T310超时前，若收到N311次in-sync指示（N311=5），则认为UE恢复同步状态（100ms ＋ 10*(N311 -1 ) =140ms，既在启动T310后，终端在100ms时测量上报判断满足们先后记录N311+1，然后每10ms测量上报一次），否则，T310超时后（基线值为200ms，对应MML参数配置为T310=MS200_T310）UE会触发重建流程（包括搜索小区、L3在同步状态连续收到N310个L1上报的out-of-sync指示（基线值为6次，N310=n6），则认为失步（触发需要时长预计为：200ms ＋ 10 * (N310-1) =250ms，既200ms测量上报判断满足们先后记录N310+1，然后每10ms测量上报一次）、同步、重建），同时启动T311定时器（基线值为10s，对应MML参数配置为T311=MS10000_T311），若超时仍未重建成功，则进入IDLE态。

3    RRC 连接重建流程

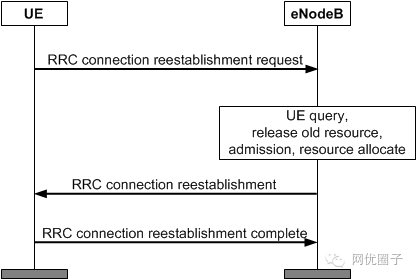

成功的重建流程

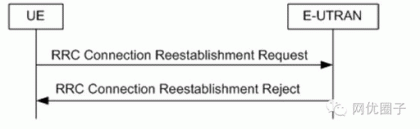

  失败的重建流程

1.1、UE 发送RRC Connection     Reestablishment Request消息。 根据不同的场景，消息中携带的重建原因与小区信息不同：

•    重配置失败触发的重建原因为“reconfigurationFailure”，其中的C-RNTI和physCellId为本小区信息
•    切换失败触发的重建原因为“handoverFailure”，其中的C-RNTI和physCellId为源小区的信息
•    无线链路失败触发的重建原因为“otherFailure”，其中的C-RNTI和physCellId为本小区信息

1.2、eNodeB 进行安全参数认证，如果UE的安全参数认证信息与eNodeB的一致，则UE认证通过。 UE身份认证后，eNodeB将原资源释放，重新进行准入和资源分配；

1.3、eNodeB 在CCCH信道上向UE发送RRC Connection Reestablishment消息，消息中携带新分配资源的信息。 UE收到RRC Connection Reestablishment消息，根据消息指示重新配置无线资源，激活加密和完整性保护；

2、UE 发送RRC Connection     Reestablishment Complete消息给eNodeB。

4    RRC 连接重建问题定位 及处理

RRC 重建问题定位流程图：

4.1 故障告警

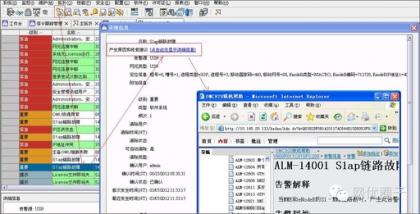

        告警可通过在U2000侧进行观察，对于每个告警，都有相关的处理建议，可通过U2000的在线帮助进行阅读。 如下图所示：

也可通过MML命令查询告警: LST ALMAF（查询当前告警）, LST ALMLOG（查询告警日志）

若出现以下告警，需要排除告警后，再进行后继优化分析：

1.1 邻区漏配

终端重建到其它站点,如果要重建成功,对重建前后两个站有如下要求

• 两个站点之间存在X2链路并且是Huawei基站

• 重建前后的两个小区存在双向的邻区关系

邻区漏配会造成目标小区无UE上下文，UE在目标小区发起RRC连接重建，重建必然被拒绝，导致RRC重建失败

邻小区漏配需要结合工参、电子地图、信息进行优化，添加必要的邻区。 对错配的邻区需进行外部小区核查，需提取外部小区数据与现网小区数据进行对比核查

1.2 干扰检查

  通常干扰分为上行干扰及下行干扰，系统内干扰及外来干扰。 干扰容易导致无线链路失败RLF，当上行RLC达到最大次数后将触发本小区RRC连接重建立，原因为other failure

外部干扰一般指当前网络制式之外的干扰源引起的干扰。 外部干扰源由于非法或不当使用引起对TD-LTE频段的干扰。 集中体现为同频干扰。 常见的外部干扰包括：军区的通信系统、银行ATM机内警用信号干扰装置、学校及社会考点的信号屏蔽装置、，可通过扫频进行排查

LTE 网内干扰，由于LTE采取的同频组网，因此必然会存在同频干扰，PCI规划不合理还容易导致MOD3干扰

通常，对于下行，当服务小区的RSRP高于-90dBm，但是SINR低于-6dbm，基本上可以认为是下行干扰的问题（当邻小区错/漏配或切换不及时的时候，也可能出现服务小区RSRP信号很好，但SINR很差的情况）、、下行的干扰通常是指导频污染，指覆盖地区存在3个以上的小区满足切换条件，由于信号的波动常常出现频繁小区重选者乒乓切换，可能会导致RRC重建

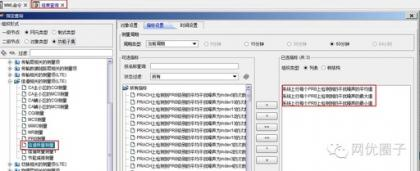

上行干扰可通过查询PRB干扰噪声统计，系统上行每个PRB上检测到的干扰噪声的平均值 (毫瓦分贝)>-110，判断为有上行干扰，具体如图：

通常在没有干扰的情况下，上下行是平衡的，而当下行存在干扰时，会体现在下行受限，上行不受限、、而存在上行干扰时，则是上行受限但下行不受限。
