【5G】5G 学习笔记CU和DU分离到底有什么好处？

一张图看懂LTE 无线承载

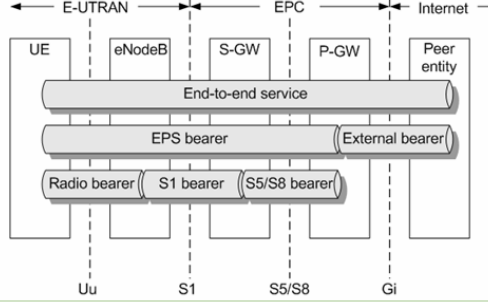

在LTE系统中，一个UE到一个P-GW(PDN-Gateway)之间，具有相同QoS待遇的业务流称为一个EPS (Evolved Packet System)承载，如下图所示：

EPS承载中，UE到eNodeB空口之间的一段称为无线承载RB；

eNodeB到S-GW (ServingGateway)之间的一段称为S1 承载。

无线承载与S1 承载统称为E-RAB (Evolved RadioAccess Bearer)——即Uu口和S1承载合称。无线承载根据承载的内容不同分为SRB (Signaling Radio Bearer)和DRB (Data RadioBearer)。

SRB承载控制面(信令)数据，根据承载的信令不同分为以下三类SRB：

        1. SRB0 承载RRC连接建立之前的RRC信令， 通过CCCH逻辑信道传输， 在RLC层采用TM模式；
　　2. SRB1 承载RRC信令(可能携带一些NAS信令)和SRB2 建立之前的NAS信令， 通过DCCH逻辑信道传输，在RLC层采用AM模式；
　　3. SRB2 承载NAS信令，通过DCCH逻辑信道传输，在RLC层采用AM模式。SRB2 优先级低于SRB1，在安全模式完成后才能建立SRB2；
　　DRB承载用户面数据，根据QoS不同，UE与eNodeB之间可同时最多建立8个DRB。

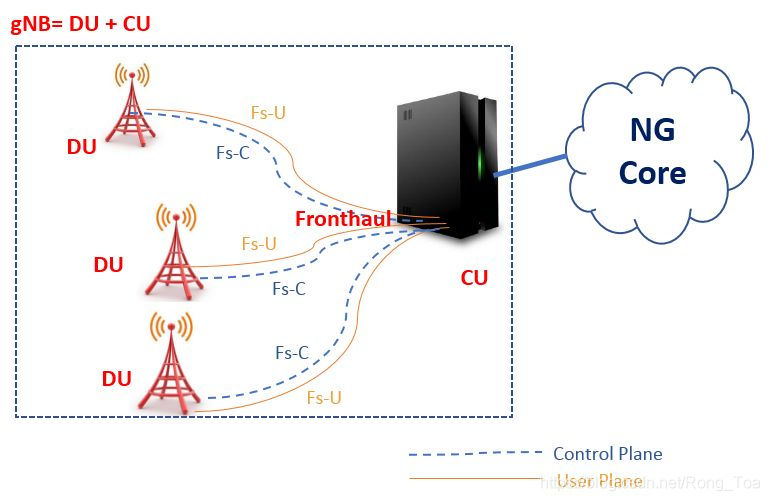

5G CU和DU分离(CU：Centralized Unit集中单元；DU：Distributed Unit分布单元

(详请：https://blog.csdn.net/Rong_Toa/article/details/88674488)

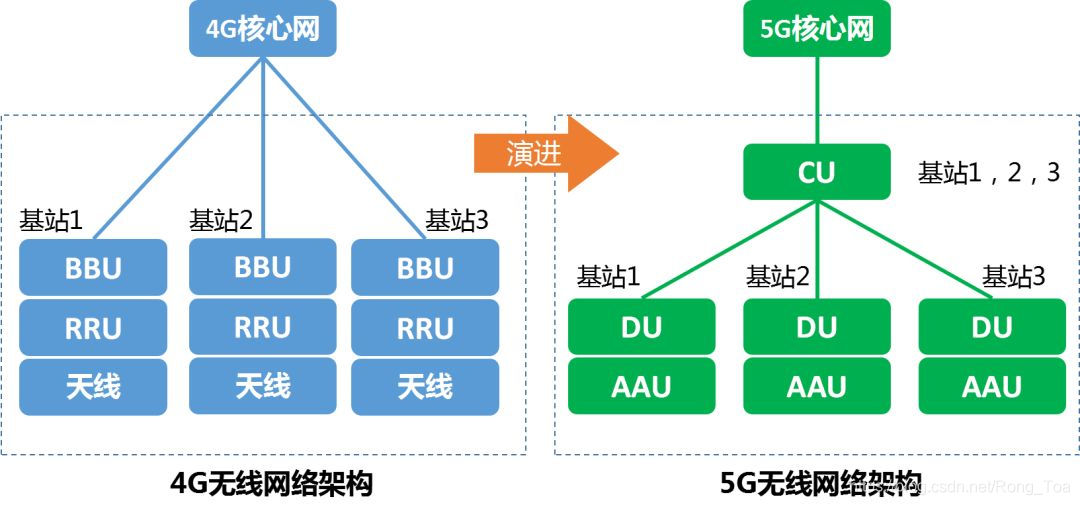

4G和5G无线接入网部分的架构有什么不同:

CU和DU分离到底有什么好处？

CU和DU的切分可以带来几大好处。

1.实现基带资源的共享

由于各个基站的忙闲时候不一样，传统的做法是给每个站都配置为最大容量，而这个最大容量在大多数时候是达不到的。

2.有利于实现无线接入的切片和云化

切片实现的基础是虚拟化，把需要用专用硬件的部分剥离出来成为AAU和CU，剩下非实时部分组成CU，运行在通用服务器上，再经过虚拟化技术，就可以支持网络切片和云化了。

因此，CU加上边缘计算及部分核心网用户面功能的下沉，就被称为“接入云引擎”。

3. 满足5G复杂组网情况下的站点协同问题

5G和传统的2G/3G/4G网络不同的是高频毫米波的引入。

由于毫米波的频段高，覆盖范围小，站点数量将会非常多，会和低频站点形成一个高低频交叠的复杂网，就必须有一个强大的中心节点来进行话务聚合和干扰管理协同，这样的中心节点就是CU。

【5G每日谈】5G的整体网络构架和主要的节点！(8.27)

https://m.sohu.com/a/251433078_246493/?pvid=000115_3w_a

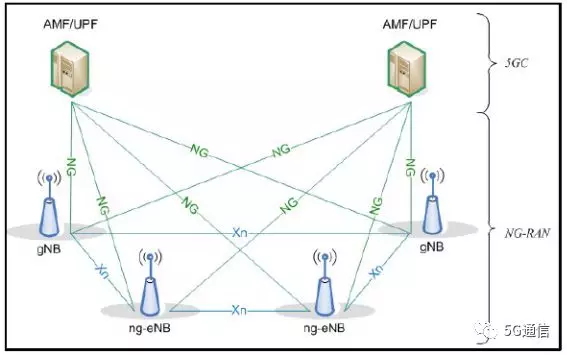

带网元更直接的图：

由上图又可以看出，5G 接入网主要包含一下两个节点：

gNB: 为 5G 网络用户提供 NR 的用户平面和控制平面协议和功能

ng-eNB：为 4G 网络用户提供 NR 的用户平面和控制平面协议和功能

其中 gNB 和 gNB 之间，gNB 和 ng-eNB 之间，ng-eNB 和 gNB 之间的接口都为 Xn 接口

5G 的核心网主要包含以下几个节点：

AMF：主要负责访问和移动管理功能(控制面)

UPF：用于支持用户平面功能

SMF：用于负责会话管理功能

LTE上报的CQI、PMI、RI分别有什么用

http://www.txrjy.com/thread-801410-1-1.html

简单的描述一下这3个UCI的定义和作用：
CQI = Channel Quality Indicator;信道质量指示;
RI = rank indication;秩指示;
PMI = Precoding Matrix Indicator;预编码矩阵指示;

CQI用来反映下行PDSCH的信道质量。用0~15来表示PDSCH的信道质量。0表示信道质量最差，15表示信道质量最好。
-->UE在PUCCH/PUSCH上发送CQI给eNB。eNB得到了这个CQI值，就质量当前PDSCH无线信道条件好不好。 这样就可以有根据的来调度PDSCH。
-->换句话说，LTE中下行的自适应编码调制(AMC)的依据是什么？其中一个依据就是CQI。
-->再通俗一点的说法：信道质量好，那eNB就多发送点数据；信道质量不好，那就保险点，少发送点数据。

RI用来指示PDSCH的有效的数据层数。用来告诉eNB，UE现在可以支持的CW数。也就是说RI=1，1CW，RI>1，2 CW.CW-Code Word码字
PMI用来指示码本集合的index。由于LTE应用了多天线的MIMO技术。在PDSCH物理层的基带处理中，有一个预编码技术。
-->这里的预编码简单的说，就是乘以各种不同的precoding矩阵。而这个矩阵，可以采用TM3这样没有反馈的方式。
-->也可以采用TM4这样通过UE上报PMI来决定这个预编码矩阵。从原理上说，这样使得PDSCH信号是最优的。

 下行的传输模式(TM)很多，在R9版本下行定义了TM1~TM8；其中TM4,6,8的情况下，才需要有PMI的反馈。

 更多详细的内容参见36.211、213。

简称和组成

链接：https://www.jianshu.com/p/e62ad14b0e2b

EPC：Evolved Packet Core，4G核心网，3GPP的演进分组核心网。由MME+SGW+PGW组成。
EPS：Evolved Packet System是3GPP的演进分组系统，由E-UTRAN+EPC组成。
SAE：System Architecture Evolution，系统架构演进项目。是PS网络核心网网络架构向4G演进的工作项目。与LTE(长期演进计划)相对应的。

SAE侧重网络架构，而LTE侧重无线接入技术。因此，LTE与E-UTRAN；SAE与EPC存在着一定的映射关系。

但是，由于LTE名称使用起来比E-UTRAN更简单明了，也更加通俗易懂，更具备可宣传性。目前，LTE已成为整个系统对普通公众宣传的名称。实际上，我们在3G时代对公众也不常用UTRAN这一名称，而采用WCDMA或TD-SCDMA来进行宣传和描述。

这是一个基于IP的扁平网络体系结构，旨在简化网络操作，确保平稳、有效地部署网络。

LTE=E-UTRAN
E-UTRAN=UE+eNB
EPC=MME+SGW+PGW
EPS=E-UTRAN+EPC

摘抄/参考：https://blog.csdn.net/wenjianzhiqin/article/details/52457587
