rtklib学习——DCB改正

  GNSS差分码偏差（DCB,Differential Code Bias），有时也称IFB（Inter-Frequency Bias），是由不同类型的GNSS信号在卫星和接收机不同通道产生的时间延迟（硬件延迟／码偏差）差异，按照频率相同或者不同又可以细分为频内偏差（Intra-Frequency Bias）和频间偏差（Inter-Frequency Bias）。

我们以L1频点为例，把L1的卫星钟差为基准，L2的卫星钟差为：
$${\delta }_2^{sat}={\delta }_1^{sat}+(b_2^{sat}-b_1^{sat})={\delta }_{f1}^{sat}+DC{B}_{12}^{sat}$$
其中$\delta$ 为卫星钟差，b为该卫星的硬件延迟，该表示为L1L2频点的DCB。

我们对无电离层组合的钟差考虑
$${\delta }_{IF}^{sat}=\frac{f_1^2{\delta }_1^{sat}-f_2^2{\delta }_2^{sat}}{f_1^2-f_2^2}=\frac{f_1^2{\delta }_1^{sat}-f_2^2({\delta }_1^{sat}-DC{B}_{12}^{sat})}{f_1^2-f_2^2}={\delta }_1^{sat}-\frac{f_2^{2}DC{B}_{12}^{sat}}{f_1^2-f_2^2}$$
对于个别系统来说，习惯性把$\frac{f_2^{2}DC{B}_{12}^{sat}}{f_1^2-f_2^2}$看作TGD。
GPS广播星历中的钟差都是基于无电离层组合的钟差，故钟差关系为
$${\delta }_1^{sat}={\delta }_{IF}^{sat}-TGD={\delta }_{IF}^{sat}+\frac{f_2^{2}DC{B}_{12}^{sat}}{f_1^2-f_2^2}$$$${\delta }_2^{sat}={\delta }_{IF}^{sat}-{\left(\frac{f_1}{f_2}\right)}^{2}TGD={\delta }_{IF}^{sat}+\frac{f_1^2}{f_1^2-f_2^2}DC{B}_{12}^{sat}$$
**需要注意的：**在DCB改正的时候都是基于什么频点，改正过程中频点的基准要确定。

上述讨论的时频率之间的DCB，在系统中还与不同的码（通道）有关，例如C1和P1码之间$DC{B}_{P1C1}$

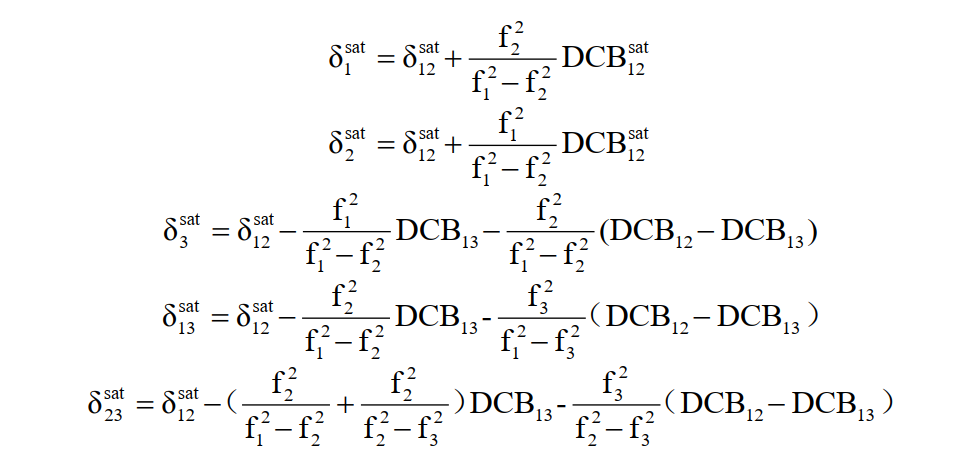

几种常用的频点转换公式

rtklib提供的DCB读取并未涉及到对标准格式（2016年后）的读取，通过格式说明编写了以下的DCB读取，格式中实际上提供了DSB、OSB、ISB三种偏差改正信息，只读取了DSB。

    while (fgets(buff,sizeof(buff),fp)) {

        if (strstr(buff, "-BIAS/SOLUTION ")) break;
        setstr(Dsbias, buff + 24, 10);
        if      (strstr(Dsbias,"C1C  C1W") || strstr(Dsbias, "C1X  C5X")) type=1;
        else if (strstr(Dsbias,"C2C  C2W") || strstr(Dsbias, "C1P  C5P")) type=2;
        else if (strstr(Dsbias,"C2W  C2S") || strstr(Dsbias, "C1D  C5D")) type=3;
        else if (strstr(Dsbias, "C2W  C2L") || strstr(Dsbias, "C1X  C6I")) type = 4;
        else if (strstr(Dsbias, "C2W  C2X") || strstr(Dsbias, "C1P  C6I")) type = 5;
        else if (strstr(Dsbias, "C1C  C2W") || strstr(Dsbias, "C1D  C6I")) type = 6;
        else if (strstr(Dsbias, "C1C  C5Q") || strstr(Dsbias, "C2I  C6I")) type = 7;
        else if (strstr(Dsbias, "C1C  C5X") || strstr(Dsbias, "C1X  C7Z")) type = 8;
        else if (strstr(Dsbias, "C1W  C2W") || strstr(Dsbias, "C1X  C8X")) type = 9;
        if (!type) continue;
        setstr(str1, buff + 11, 3);  setstr(str2, buff + 15, 4);
        if ((cbias=str2num(buff,82,9))==0.0) continue;

        if (sta&&(!strcmp(str1,"G")||!strcmp(str1,"R") || !strcmp(str1, "E") || !strcmp(str1, "C") || !strcmp(str1, "J"))) { /* receiver DCB */
            for (i=0;i<MAXRCV;i++) {
                if (!strcmp(sta[i].name,str2)) break;
            }
            if (i<MAXRCV) {
                p=strchr(syscodesbias, str1[0]);
                j=(int)(p-syscodesbias);
                nav->rbias[i][j][type-1]=cbias*1E-9*CLIGHT; /* ns -> m */
            }
        }
        else if ((sat=satid2no(str1))) { /* satellite dcb */
            nav->cbias[sat-1][type-1]=cbias*1E-9*CLIGHT; /* ns -> m */
        }
    }

DCB格式代码下载：https://download.csdn.net/download/weixin_44994338/19022518
