1、STM32L151+LoRa开发板笔记

1、支持 LoRaWAN 协议
2、可接插锂电池、板载 USB 转串口

1、介绍
LoRa_Kit_151 的射频部分是基于 Semtech SX127x 芯片的模块，主控芯片采用 STM32L151CBU6。是一款低功耗、高性价比的LoRaWAN 方案评估板。

1.2、产品特性
板载 CP2102 USB 转串口芯片（被连到 151 的 USART1），方便调试和烧写程
序（驱动程序）；

2 个 LED 指示灯：橙色：电源指示（闪烁 – 通电； 长明 – 充电； 熄灭 – 充电完成），白色：连接到 PB8，高电平点亮；

RTC 时钟采用 32.768KHz 外部晶振；

板载锂电池充放电管理芯片，可直接对锂电池充电或使用锂电池供电；

工作频段：433MHz ~ 510MHz；

发射功率：18dBm ± 1dBm，发射电流：≈100mA；

接收灵敏度：-139dBm（SF12、带宽 125KHz）；

完整的 STM32L151 特性：SPI、USART、IIC、GPIO、ADC……

提供支持 LoRaWAN Class A/C 协议的 SDK 开发包；

系统资源：FLASH – 128K， RAM – 16K， EEPROM – 4K；

用户可用资源：FLASH – 64K， RAM – 8K， EEPROM – 4K。

2、SDK开发包指南
2.1、开发包简介

开发环境：MDK-ARM μVision5.23.0.0

完全符合 LoRaWAN 1.0.1 和 1.0.2 协议标准

支持 Class A 和 Class C 协议

支持 ABP 和 OTAA 激活

支持上下行双向通信

基础的低功耗设计

2.2、开发包使用方法

V5.23 版本或高于此版本的 MDK-ARM 是可以对该开发包直接打开并编译的。

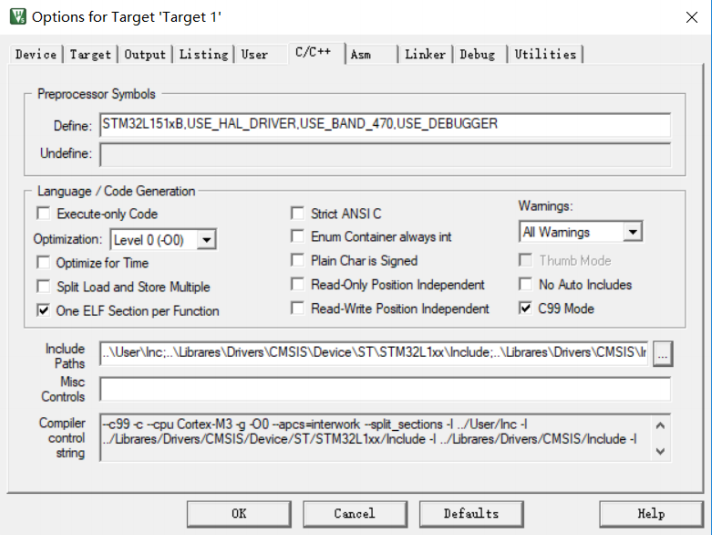

例程中包含 868MHz、915 MHz 等国际常用频段的定义，默认是使用 470-510 频段的，注意确认其中的宏定义部分（参照图 2-1）。若需要使用 868 MHz、915 MHz等频段，按需自行修改宏定义即可。

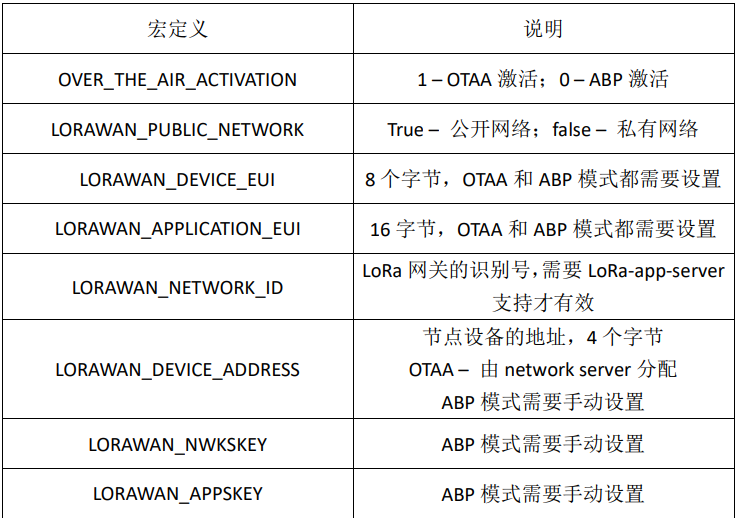

2.2.1、 头文件“Comissioning.h”中的一些参数

2.2.2、 头文件“LoRaMac-definitions.h”及信道

该头文件定义了 LoRaWAN 的基础通信配置的参数，，其中根据不同频段参数有所不同。我们默认的例程使用的是 470~510MHz 频段。

#define LORA_MAX_NB_CHANNELS 96

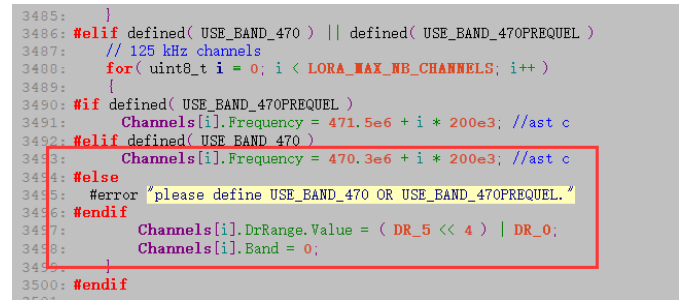

通过上面的宏定义，可知该频段总共支持 96 个上行信道，具体的信道配置如
下图红框内的代码：

由以上代码可知：从 470.3MHz 开始，信道之间间隔 200KHz，489.3MHz 结束。

与 96 上行信道对应的下行信道只有 48 个，从 500.3MHz 开始，通信间隔200KHz，509.7MHz 结束：

#define LORAMAC_FIRST_RX1_CHANNEL ( (uint32_t) 500.3e6 )

#define LORAMAC_LAST_RX1_CHANNEL ( (uint32_t) 509.7e6 )

通过如下函数与上行信道对应：

RxWindowSetup( LORAMAC_FIRST_RX1_CHANNEL + ( Channel % 48 ) * LORAMAC_STEPWIDTH_RX1
_CHANNEL, RxWindowsParams[0].Datarate, RxWindowsParams[0].Bandwidth, RxWindowsParam
s[0].RxWindowTimeout, false );

其中利用(channel % 48)将上行信道分为 0~47 和 48~95，分别与下行信道的 0~47对应，另外还有一个固定的下行 RX2 信道：

#define RX_WND_2_CHANNEL { 505300000, DR_0 }

实际上，单SX1301的网关只有 8个上行信道，所以需要设置SDK的信道掩码，
只开启需要的信道即可：

LoRaMacParamsDefaults.ChannelsMask[0] = 0x00FF;
LoRaMacParamsDefaults.ChannelsMask[1] = 0x0000;
LoRaMacParamsDefaults.ChannelsMask[2] = 0x0000;
LoRaMacParamsDefaults.ChannelsMask[3] = 0x0000;
LoRaMacParamsDefaults.ChannelsMask[4] = 0x0000;
LoRaMacParamsDefaults.ChannelsMask[5] = 0x0000;

上面代码中，LoRaMacParamsDefaults.ChannelsMask 数组元素为 uint16_t 型，
其中每 1bit 代表一个信道，所以该 6 个长度的数组，总共可代表 16*6=96 个信
道，并且每一个元素都是 LSB，即：

0x00FF; //bit 15~0
0x0000; //bit 31~16
0x0000; //bit 47~32
0x0000; //bit 63~48
0x0000; //bit 79~64
0x0000; //bit 95~80

所以在本例程中，LoRaMacParamsDefaults.ChannelsMask[0] = 0x00FF;表示只使
用 0~7 信道。

2.2.3 关于发送周期

LoRaWAN 的优势在于长距离通信，适合数据统计、自动化仪表周期性抄报等实时性要求不高的场景，不能够用于短时间内多次发送数据的场合。本例程发送数据的周期为 1 分钟，最快可以缩短到 10 秒钟一次，但需要节点很少，距离较近且干扰较小的情况才行。

#define APP_TX_DUTYCYCLE   60000 //ms
