基本概念

演示及代码

基本概念

本次采用这款蜂鸣器，蜂鸣器有有源蜂鸣器，和无源蜂鸣器。

Arduino中有一个tone的函数，第一个参数是那个输入口，第二个参数传要发的音频！

哆(2093)瑞(2349)咪(2637)

关闭发音使用noTone，其中的参数为哪个输入口。

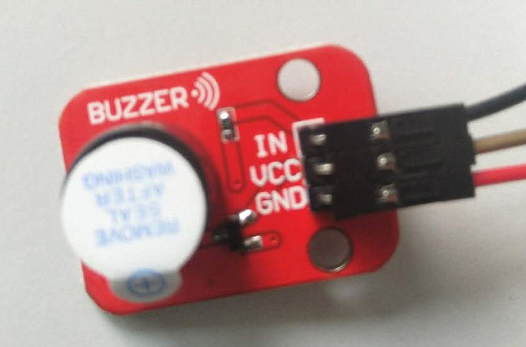

如下的这个蜂鸣器：

本次把输入口放到了7号口上；

电压接到3.3v上

GND接地。

演示及代码

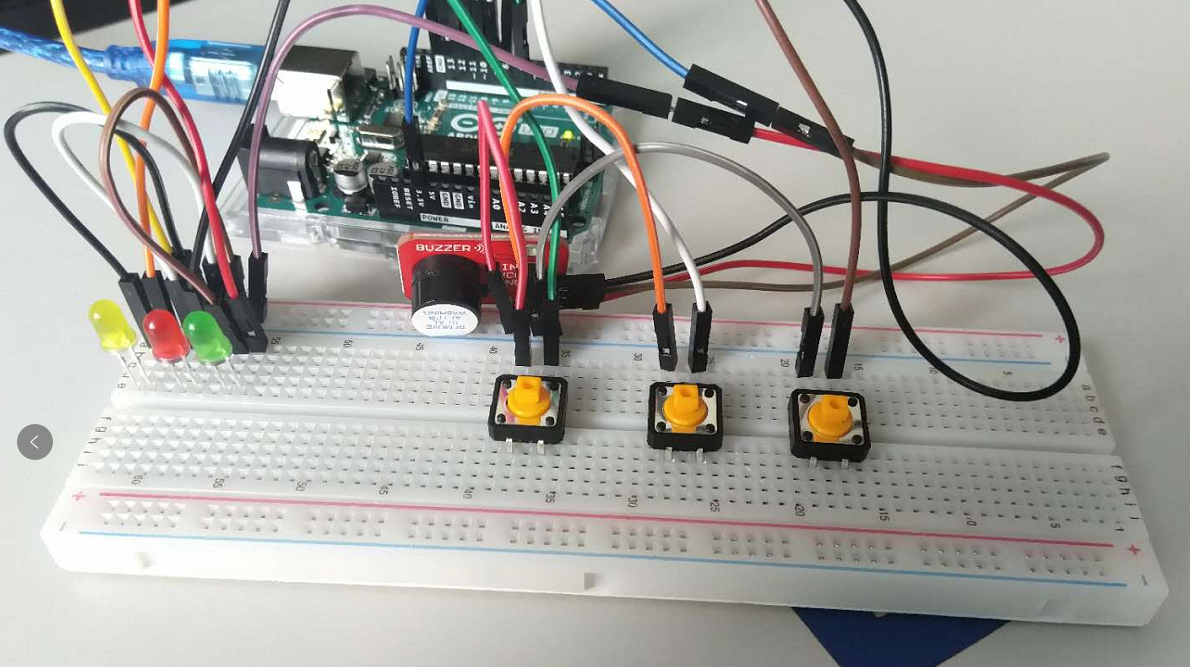

连接线如下：

这里采用数字输入，按下按钮把灯点亮，并且蜂鸣器发出指定的声音；

LED灯依次的高位接入：13、12、11号口；

开关高位接入10、9、8号口；

蜂鸣器接入7号口。

从左往右依次按下按钮后，把13、12、11口都设置为高位，没按的时候设置为低位；

再设置为高位的同时也把蜂鸣器激活发指定的声音。

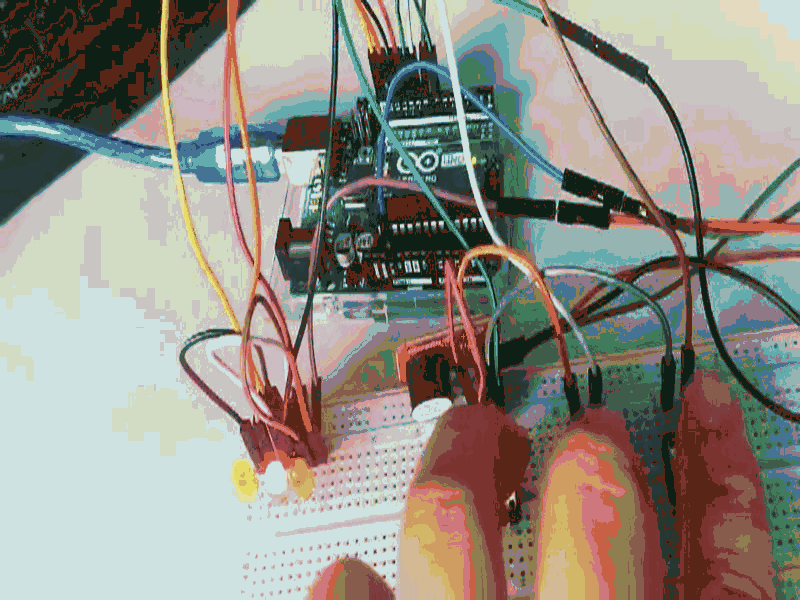

下面的gif图，但没有声音，声音是多瑞咪的发声

源码如下：

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
void setup(){

  pinMode(10, INPUT);
  pinMode(9, INPUT);
  pinMode(8, INPUT);

  digitalWrite(10, HIGH);
  digitalWrite(9, HIGH);
  digitalWrite(8, HIGH);

  pinMode(13, OUTPUT);
  pinMode(12, OUTPUT);
  pinMode(11, OUTPUT);
}

void loop(){

  if(digitalRead(10) == LOW){

    tone(7, 2093);
    digitalWrite(13, HIGH);
    return;
  }
  else{

    noTone(7);
    digitalWrite(13, LOW);
  }

  if(digitalRead(9) == LOW){

    tone(7, 2349);
    digitalWrite(12, HIGH);
    return;
  }
  else{

    noTone(7);
    digitalWrite(12, LOW);
  }

  if(digitalRead(8) == LOW){

    tone(7, 2637);
    digitalWrite(11, HIGH);
    return;
  }
  else{

    noTone(7);
    digitalWrite(11, LOW);
  }

}
