入手了一个语音模块

可是实际使用和想象的是有些差距的

话不多说，先来让语音模块能够使用先。

刚买回来，里面就已经默认设置了“左转”“右转”的指令。

这个LD3320语音模块，内处理了识别，所以只会输出读出指令的序号，

例如

说出开灯，模块会输出0，

说出关灯，模块会输出1，

说出不知道，模块会输出2

。。。

可以保存50条指令

LD3320语言模块

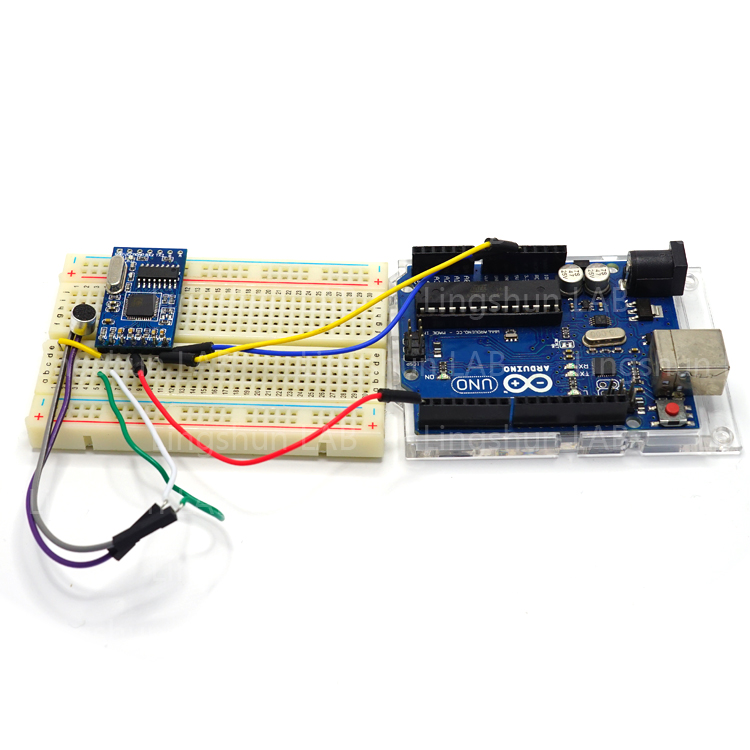

实验效果

当我对着模块说“左转”时，Arduino UNO 上的LED灯亮起

当。。。。。。“右转“时，。。。。。。。。。。。熄灭
（可是我怎么说右转都熄灭不了，可能我的普通话太普通了，这次主要测试模块的工作情况，之后的文章会有介绍如何修改命令）

BOM表

Arduino UNO *1

LD3320语音模块 *1

跳线若干 *1

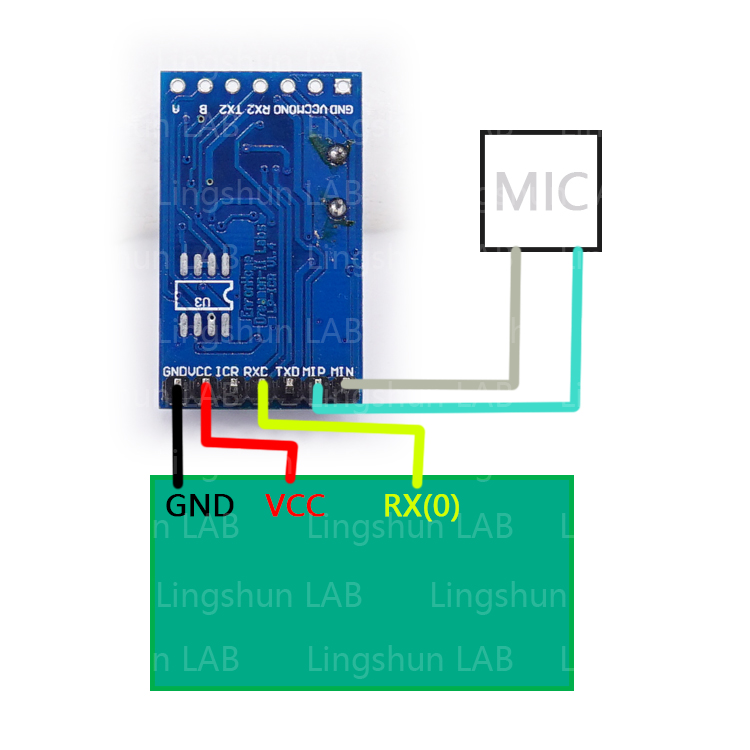

接线

注意麦克风（MIC）不分正负，如果觉得灵敏度不高可以互换一下试试。

程序

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
void setup(){
    Serial.begin(9600);  //波特率
    pinMode(13,OUTPUT);   //13引脚，输出模式
}

void loop(){
  if(Serial.available()){    //检测串口是否有信息
    int inByte = Serial.read();    //读取信息
    switch(inByte)                  //根据信息判断不同的运行程序
    {
      case 0:
        digitalWrite(13, HIGH);
        //Serial.println(inByte);
        break;
      case 1:
        digitalWrite(13, LOW);
        //Serial.println(inByte);
        break;
    }
    Serial.println(inByte);    //串口显示读取到的信息，以便观察数据变化
  }
}
