使用Arduino+声音模块+LCD显示屏制作分贝仪

在本篇文章中，我们将用声音模块和Arduino开发板制作一款分贝仪（Decibel Meter），专为检测从任何来源产生的声音级别及其强度而设计。 LCD显示屏直接以数字方式显示有关声级的信息。根据数字值，声音分为低、中和高级别声音。 LED亮起表示噪音过高。

所需的组件

● ATmega328微控制器或Arduino开发板

● Arduino声音模块

● 1602液晶屏

● 16 MHz晶振

● 5V电源

使用声音模块和Arduino的分贝仪的电路原理图

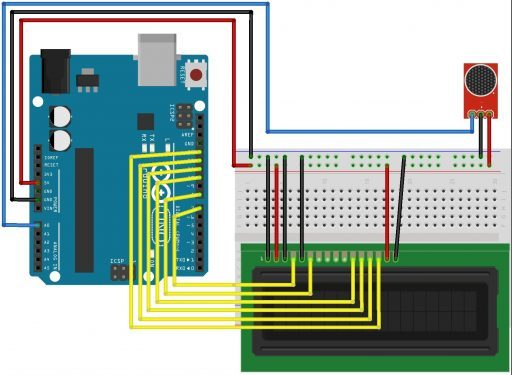

在本文中，我们将学习如何将声音模块与Arduino进行组装。对于使用arduino进行项目的面包板组装，您可以像如下图组装。

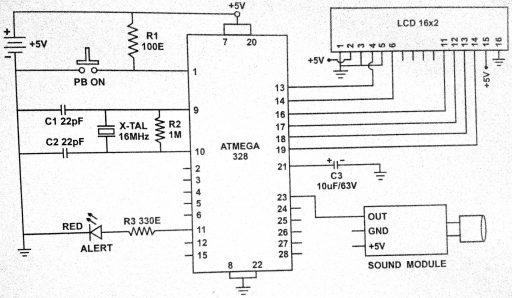

但是，如果您想降低成本，以及使用ATmega328微控制器，则可以使用以下电路图。您将学习如何检测环境声音以及如何处理此模块生成的信号。该电路板带有一颗小型麦克风，并内置放大器（集成电路LM393），因为只有麦克风无法直接为Arduino发送数据。连接方案非常干净，仅由3个引脚组成：Vcc、GND和S（信号）。电路板中间有一个电位器，用于调节灵敏度。

该电路板可在5V电压下工作，并且信号引脚最好连接到Arduino的模拟端口，因为生成的信号是可变的，我们可以看到麦克风拾取的噪声级别不同。电路测试将由声音传感器模块和显示1602 LCD组成。显示屏的顶部将显示声音级别（低、中和高），而显示屏的底部将实时显示一个字条，该字条将实时跟随麦克风检测到的声音级别。

更多内容请参考以下链接：https://www.yiboard.com/thread-1409-1-1.html

欢迎扫码关注微信公众号：yi-board
