我是靠谱客的博主拼搏大山，这篇文章主要介绍arduino驱动LD3320语音识别模块，现在分享给大家，希望可以做个参考。

LD3320：

LD3320 是一颗基于非特定人语音识别（SI-ASR：Speaker-Independent Automatic
SpeechRecognition）技术的语音识别/声控芯片。提供了真正的单芯片语音识别解决方案。
LD3320 芯片上集成了高精度的 A/D 和 D/A 接口，不再需要外接辅助的 Flash 和
RAM，即可以实现语音识别/声控/人机对话功能。并且，识别的关键词语列表是可以动
态编辑的

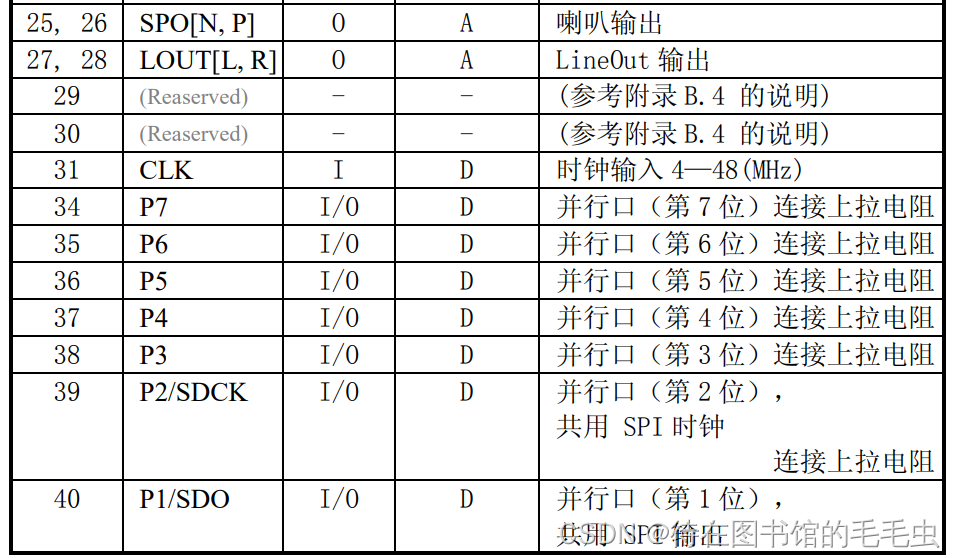

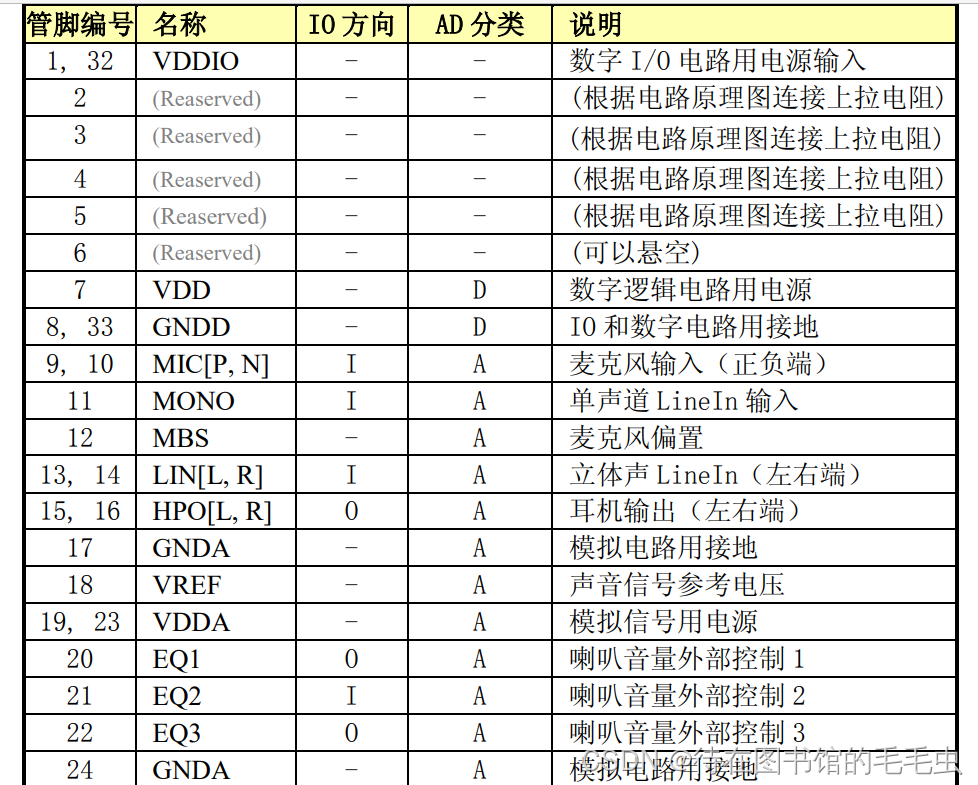

1.管脚说明：

2.添加LD3320库文件

百度网盘下载地址

链接：https://pan.baidu.com/s/19WM7Rwd9rzUQ6ib4wnH-3w?pwd=m2o9
提取码：m2o9

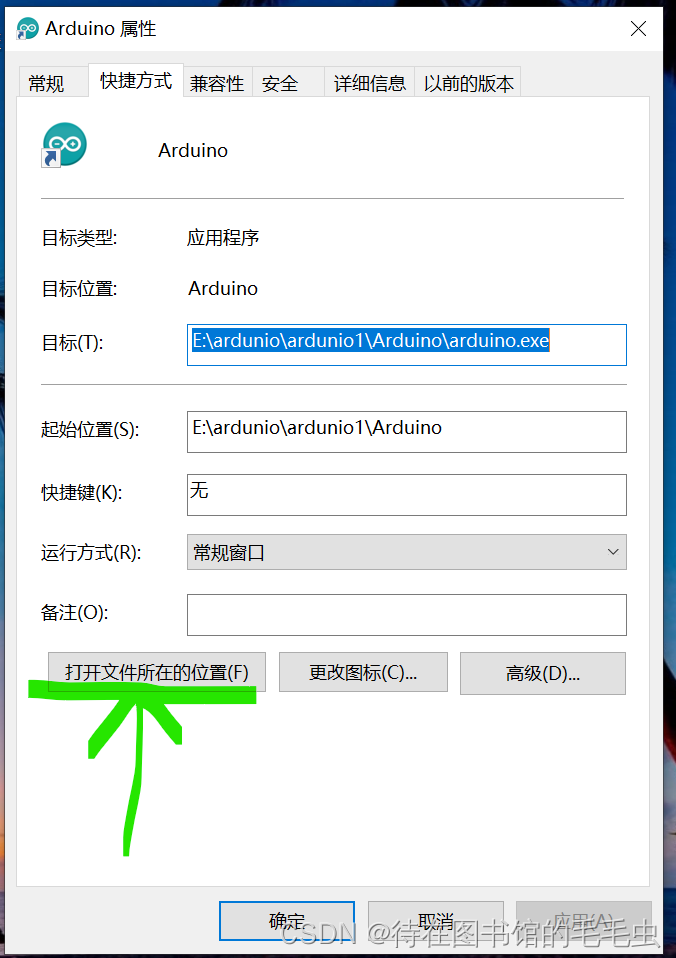

下载完成后添加LD3320的库函数

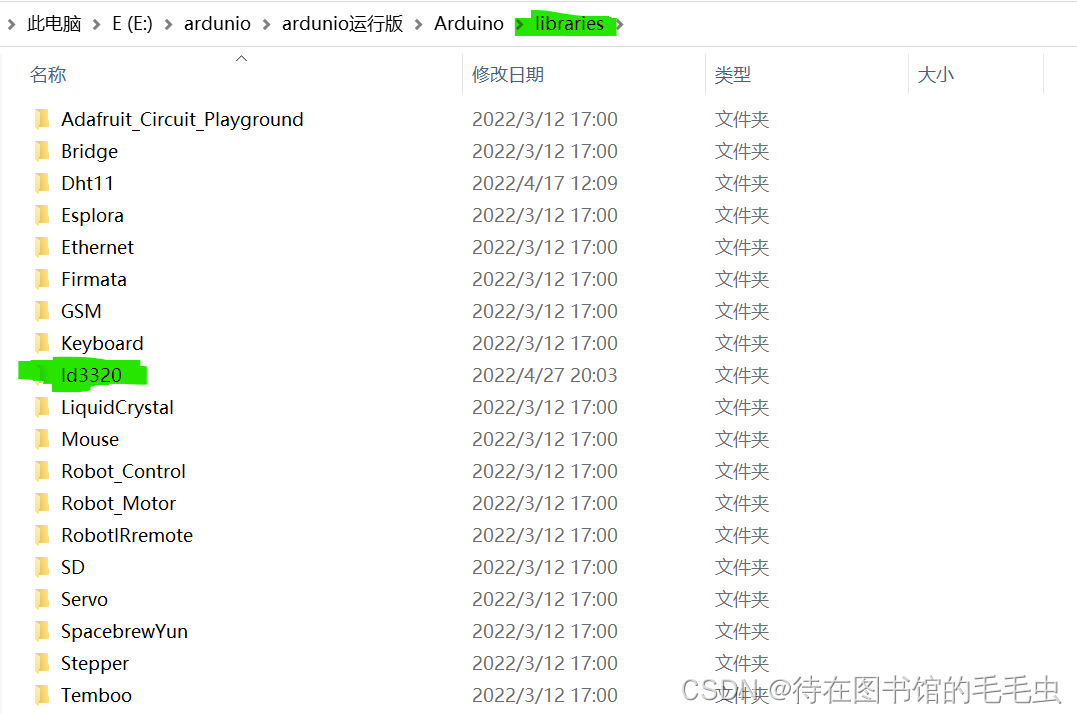

打开第一个文件夹，把里面的ld3320文件添加到arduino的文件库中。

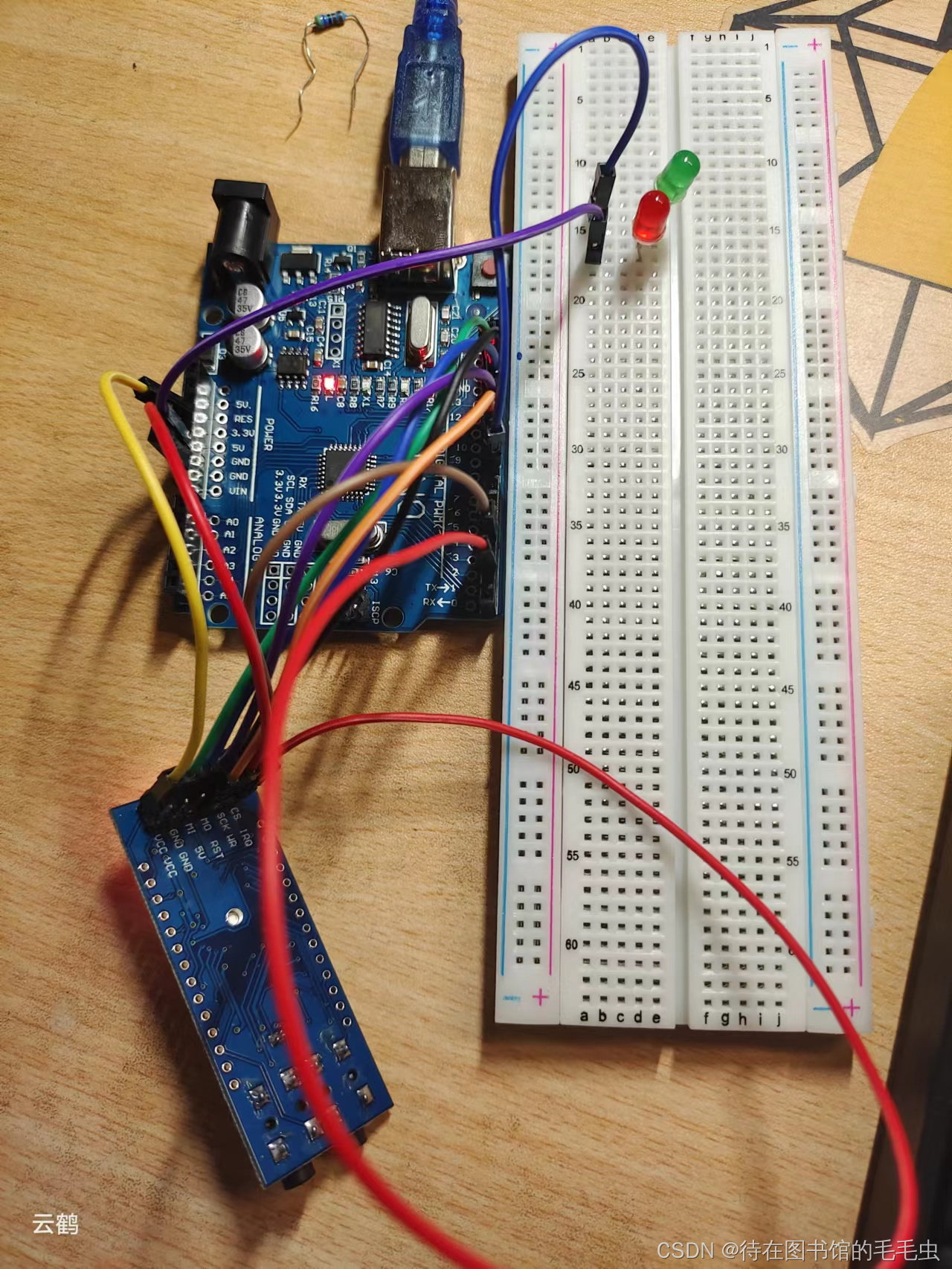

3.硬件连接

3.3V -- VCC	GND -- GND
MI -- D12	MO -- D11
SCK -- D13	CS/NSS -- D4
RST -- D9	IRQ -- D2
WR -- GND	D8->（自定义连接）

D8是输出口。比如我用D8连接LED，给予LD3320开关灯命令

当我说“开灯”时，D8输出高电平，LED被点亮

当我说“关灯”时，D8输出低电平，LED熄灭

4.程序代码

复制代码

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
#include <ld3320.h>

VoiceRecognition Voice;                         //声明一个语音识别对象
#define Led 8                                   //定义LED控制引脚
void setup()
{
  pinMode(Led,OUTPUT);                        //初始化LED引脚为输出模式
  digitalWrite(Led,LOW);                      //LED引脚低电平

   Voice.init();                               //初始化VoiceRecognition模块
   Voice.addCommand("kai deng",0);             //添加指令，参数（指令内容，指令标签（可重复））
   Voice.addCommand("guan deng",1);            //添加指令，参数（指令内容，指令标签（可重复））
   Voice.start();//开始识别
}

 void loop()
{
   switch(Voice.read())                          //判断识别
   {
      case 0:                                     //若是指令“kai deng”
        digitalWrite(Led,HIGH);       //点亮LED
         break;
      case 1:                                     //若是指令“guan deng”
        digitalWrite(Led,LOW);//熄灭LED
         break;
      default:
         break;
    }
 }
