概述

系列文章目录

音质还不错

红外感应音响

文章目录

系列文章目录
前言
一、需要的模块
二、模块介绍
- 1.MP3-TF-16P
- 2.代码及效果
总结

前言

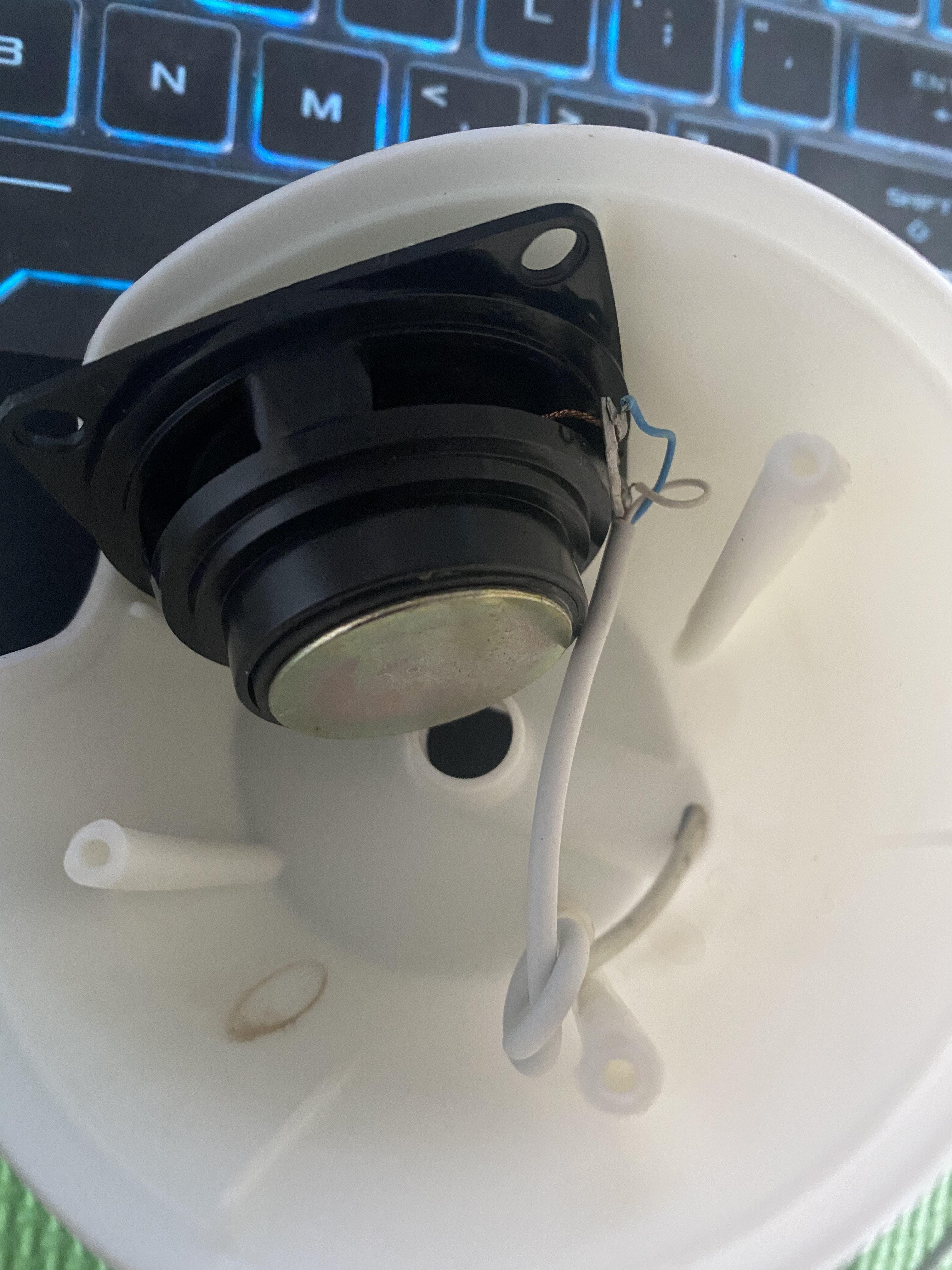

在这之前就学习过MP3-TF-16P，这次回到家看到了好多年前买手机送的大礼包，里面有个音响，看外形好高级，里面就是个1块钱的喇叭。正好这几天学操作系统有点无聊，于是想着动手做一个红外感应音响。
在这里插入图片描述
是不是很劣质，不过嘛，在我的手上他又重新焕发活力，直到我做出来听到了它的音质，才发现是我格局小了，和1块钱的喇叭就是不一样。

一、需要的模块

Arduino开发板一个
miniMP3传感器一个
喇叭一个
红外3个
TF卡一个
功能介绍：可以通过红外传感器控制音乐的播放，切换与暂停

二、模块介绍

1.MP3-TF-16P

原理就不多介绍了，先来看它的函数

<DFRobotDFPlayerMini>库的控制语句汇总

  myDFPlayer.start();  //播放mp3

  myDFPlayer.pause();  //暂停mp3

  myDFPlayer.next();  //播放下一个mp3

  myDFPlayer.enableLoop();  //启用循环

  myDFPlayer.disableLoop();  //禁用循环

  myDFPlayer.stopAdvertise(); //停止做广告

  mp3Player.volume(10); //音量为10（0-30）

  myDFPlayer.previous();  //播放上一个的mp3

  myDFPlayer.randomAll(); //随机播放所有mp3

  myDFPlayer.enableLoopAll(); //循环所有mp3文件

  myDFPlayer.disableLoopAll(); //停止循环所有mp3文件

  myDFPlayer.play(1);  //播放文件夹里名为0001.mp3的音乐

  myDFPlayer.loop(1);  //循环文件夹里名为0001.mp3的音乐

  myDFPlayer.loopFolder(1); //循环文件夹SD：/ 01中的所有mp3文件

  myDFPlayer.advertise(3); //在SD中宣传特定的mp3广告：/ADVERT/0003.mp3;文件名（0~65535）

  myDFPlayer.playFolder(15, 4);  //在SD中播放特定的mp3：/ 15/004.mp3;文件夹名称（1~99）;文件名（1~255）

  myDFPlayer.playLargeFolder(2, 999); //在SD中播放特定的mp3：/ 02/004.mp3;文件夹名称（1~10）;文件名（1~1000）

myDFPlayer.volumeUp()    //音量+

myDFPlayer.volumeDown()  //音量-

myDFPlayer.EQ(0)         // 指定 EQ 0/1/2/3/4/5

myDFPlayer.loop(3)       //单曲循环指定曲目播放 0-2999

myDFPlayer.outputDevice(2)//指定播放设1/2/3/4/5
myDFPlayer.sleep()       //进入睡眠 -- 低功耗

myDFPlayer.reset()       //模块复位

myDFPlayer.playFolder(1,1)  //指定文件夹播放 1-10 前面为文件夹，后面为文件夹中的文件名

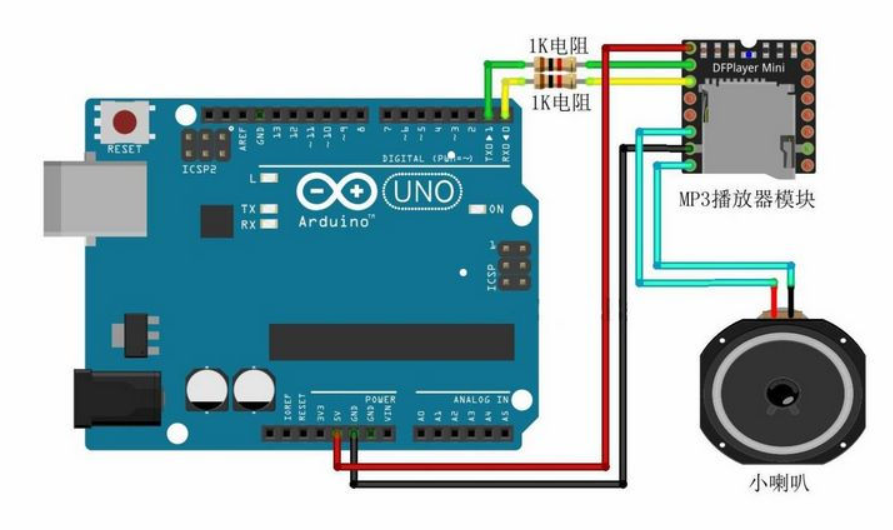

接下来看他的接线
在这里插入图片描述

电阻可接可不接，都能播放，看网上说加上电阻音质会变好，并没有感觉。

注意事项：

1、所有音乐档案一定要放在/mp3 文件夹下

2、音乐命名一定要符合规则，例如0001.mp3, 0002.mp3
在这里插入图片描述

2.代码及效果

先上效果图
在这里插入图片描述
代码里的东西比较多，这里也直接附上了。

#include "Arduino.h"
#include "SoftwareSerial.h"
#include "DFRobotDFPlayerMini.h"
int buttonPin=2,buttonPin1=3,buttonPin2=4,buttonPin3=5,buttonPin4=6,buttonPin5=7,HW1=8,HW2=9,HW3=12;
SoftwareSerial mySoftwareSerial(10,11); // RX, TX
DFRobotDFPlayerMini myDFPlayer;
int a=0;
int k=15;
int val,val1,val2;
char serialData;
void printDetail(uint8_t type, int value);

void setup()
{
  mySoftwareSerial.begin(9600);
  Serial.begin(9600);
  // pinMode(9, OUTPUT);
   //pinMode(8, INPUT);
   pinMode(buttonPin, INPUT_PULLUP); //设置按键管脚上拉输入模式
   pinMode(buttonPin1, INPUT_PULLUP); //设置按键管脚上拉输入模式
   pinMode(buttonPin2, INPUT_PULLUP); //设置按键管脚上拉输入模式
   pinMode(buttonPin3, INPUT_PULLUP); //设置按键管脚上拉输入模式
   pinMode(buttonPin4, INPUT_PULLUP); //设置按键管脚上拉输入模式
   pinMode(buttonPin5, INPUT_PULLUP); //设置按键管脚上拉输入模式
  Serial.println();
  Serial.println(F("DFRobot DFPlayer Mini Demo"));
  Serial.println(F("Initializing DFPlayer ... (May take 3~5 seconds)"));

  if (!myDFPlayer.begin(mySoftwareSerial)) {  //Use softwareSerial to communicate with mp3.
    Serial.println(F("Unable to begin:"));
    Serial.println(F("1.Please recheck the connection!"));
    Serial.println(F("2.Please insert the SD card!"));
   // while(true){
     // delay(0); // Code to compatible with ESP8266 watch dog.
   // }
  }
  Serial.println(F("DFPlayer Mini online."));
    //myDFPlayer.start();
  myDFPlayer.volume(k);
}

void loop()
{

  while(1)
  {
   val=digitalRead(HW1);
   val1=digitalRead(HW2);
   val2=digitalRead(HW3);
   Serial.println(val);
   Serial.println(val1);
   Serial.println(val2);
   if(val==0)
  myDFPlayer.start();
  if(val1==0)
   myDFPlayer.next();
  if(val2==0)
   myDFPlayer.previous();
      myDFPlayer.volume(k);  //Set volume value. From 0 to 30
      if(digitalRead(buttonPin4) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin4) == LOW) // 若按键s3被按下
          {
           k++;
           }
       }
           if(digitalRead(buttonPin5) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin5) == LOW) // 若按键s3被按下
          {
           k--;
           }
       }

     if(digitalRead(buttonPin) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin) == LOW) // 若按键s3被按下
          {
             digitalWrite(8, HIGH);
              myDFPlayer.next();  //Play next mp3 every 3 second.
               digitalWrite(9, LOW);
           }
       }
     if(digitalRead(buttonPin1) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin1) == LOW) // 若按键s3被按下
          {    digitalWrite(8, HIGH);
              myDFPlayer.start();
               digitalWrite(9, LOW);
           }
       }
        if(digitalRead(buttonPin2) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin2) == LOW) // 若按键s3被按下
          {
             digitalWrite(8, HIGH);
              digitalWrite(9, LOW);
              myDFPlayer.previous();   //Play the first mp3
           }
       }
        if(digitalRead(buttonPin3) == LOW)
       { // 若按键s3被按下
          delay(80); //等待跳过按键抖动的不稳定过程
          if (digitalRead(buttonPin3) == LOW) // 若按键s3被按下
          {     digitalWrite(8, LOW);
            myDFPlayer.pause();    //Play the first mp3
            digitalWrite(9, HIGH);
           }
       }
        if( Serial.available()>0 ){

    serialData =  Serial.read();

    if (serialData == '1' ) {  //接收到点亮LED指令
      Serial.print("Got command: ");  Serial.println(serialData);
      Serial.println("LED-ON");
       digitalWrite(8, HIGH);
              myDFPlayer.start();
               digitalWrite(9, LOW);
    }
    if (serialData == '2' ) {  //接收到点亮LED指令
      Serial.print("Got command: ");  Serial.println(serialData);
      Serial.println("LED-ON");


             digitalWrite(8, HIGH);
              digitalWrite(9, LOW);
              myDFPlayer.previous();   //Play the first mp3
    }
    if (serialData == '3' ) {  //接收到点亮LED指令
      Serial.print("Got command: ");  Serial.println(serialData);
      Serial.println("LED-ON");
      digitalWrite(8, HIGH);
              digitalWrite(9, LOW);
              myDFPlayer.previous();   //Play the first mp3
    }
    if (serialData == '4' ) {  //接收到点亮LED指令
      Serial.print("Got command: ");  Serial.println(serialData);
      Serial.println("LED-ON");
      digitalWrite(8, LOW);
            myDFPlayer.pause();    //Play the first mp3
            digitalWrite(9, HIGH);
    }
  if (serialData == '5' ) {  //接收到点亮LED指令
    k++;
    }
     if (serialData == '6' ) {  //接收到点亮LED指令
    k--;
    }

    }
  }
  }
/*  if (millis() - timer > 60000)
  {
    timer = millis();
    myDFPlayer.next();  //Play next mp3 every 3 second.
    Serial.println(F("Playing Next one"));
  }*/
