第38讲：DS18B20数字温度传感器

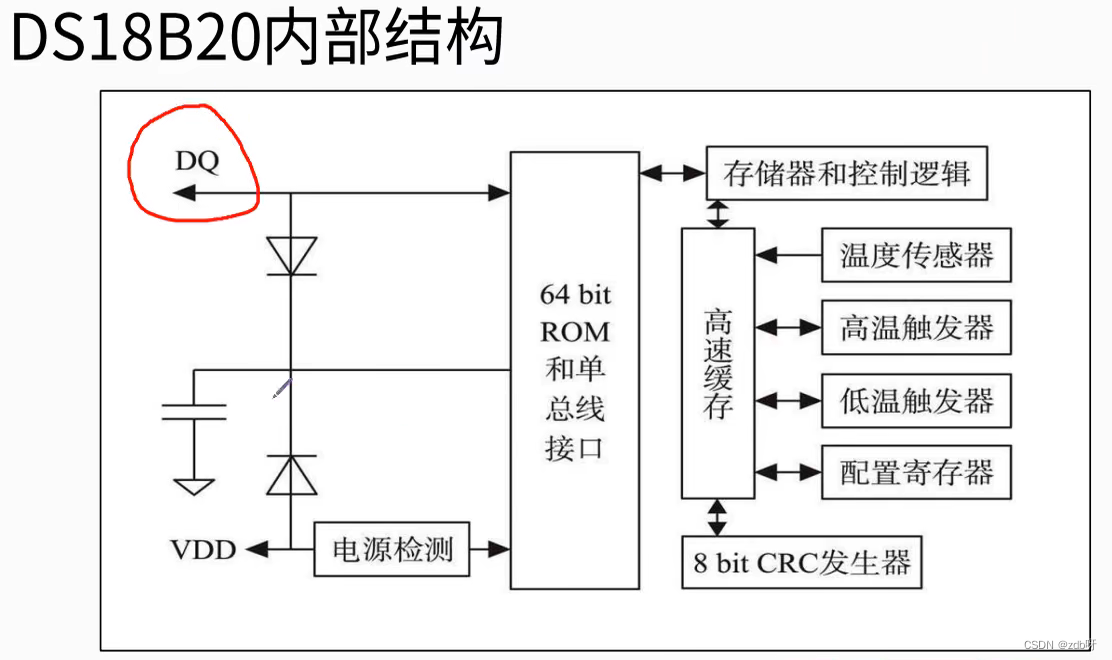

理论部分

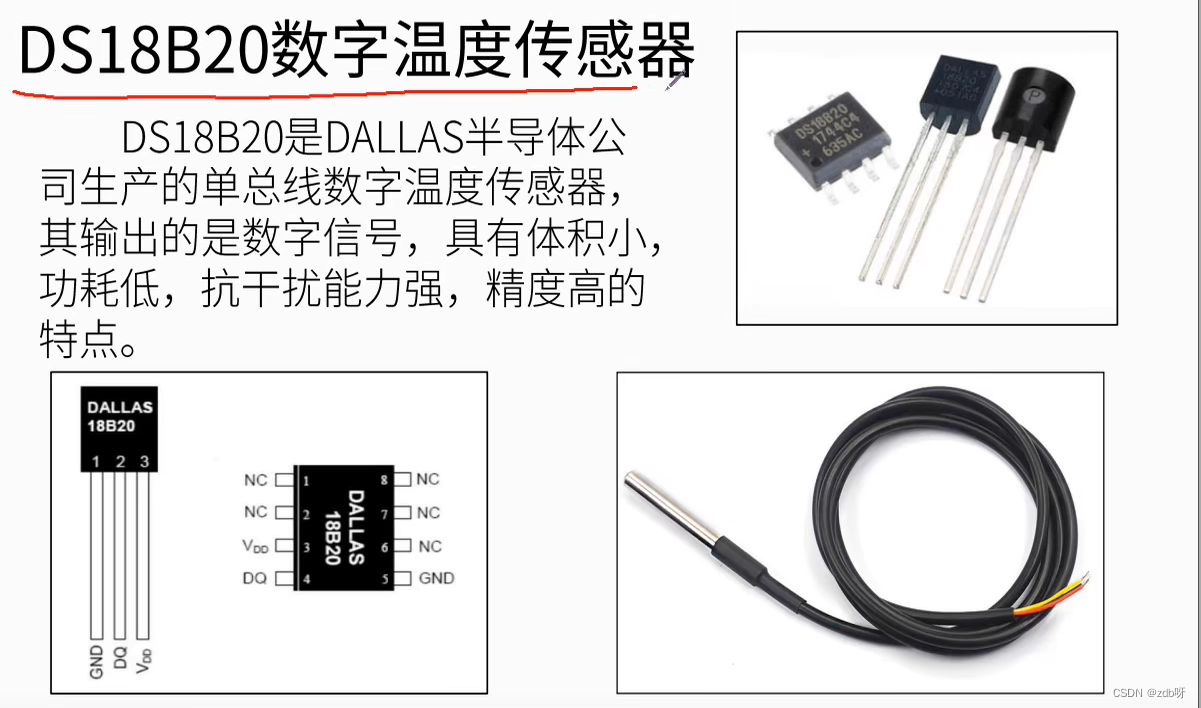

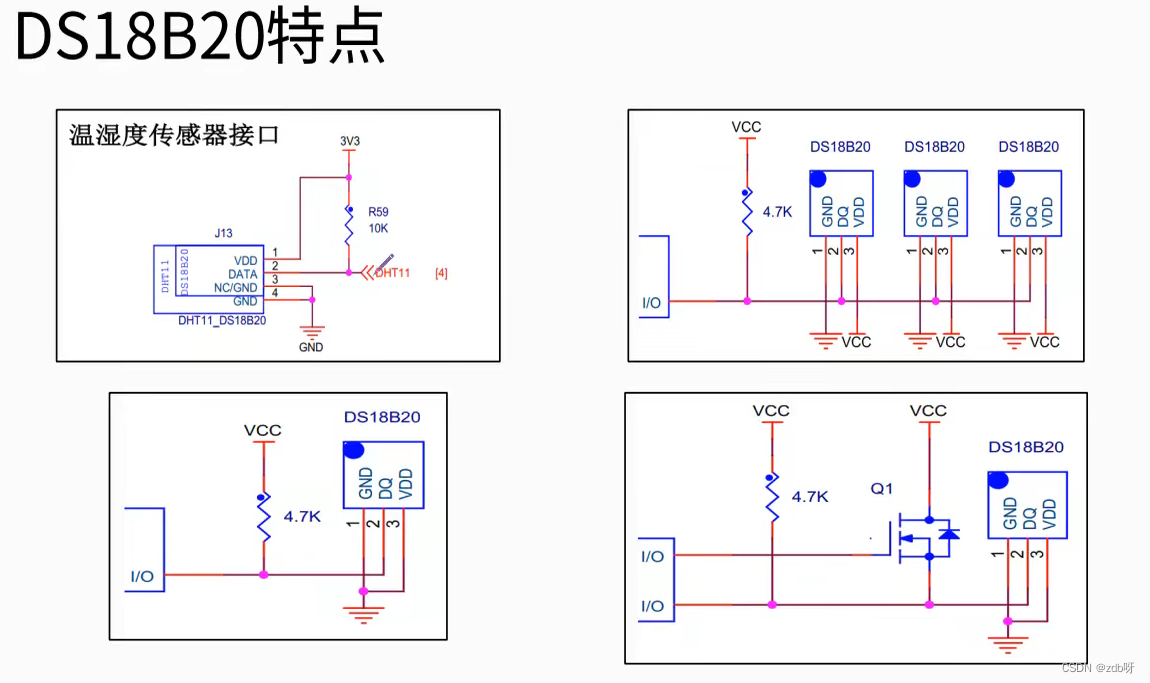

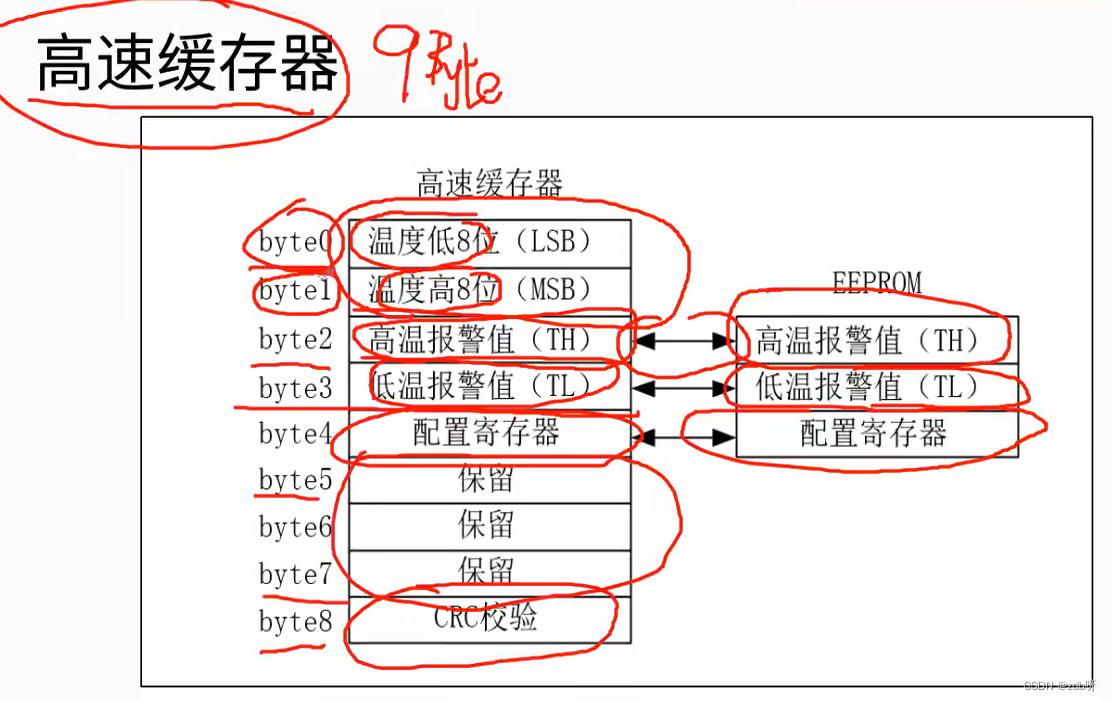

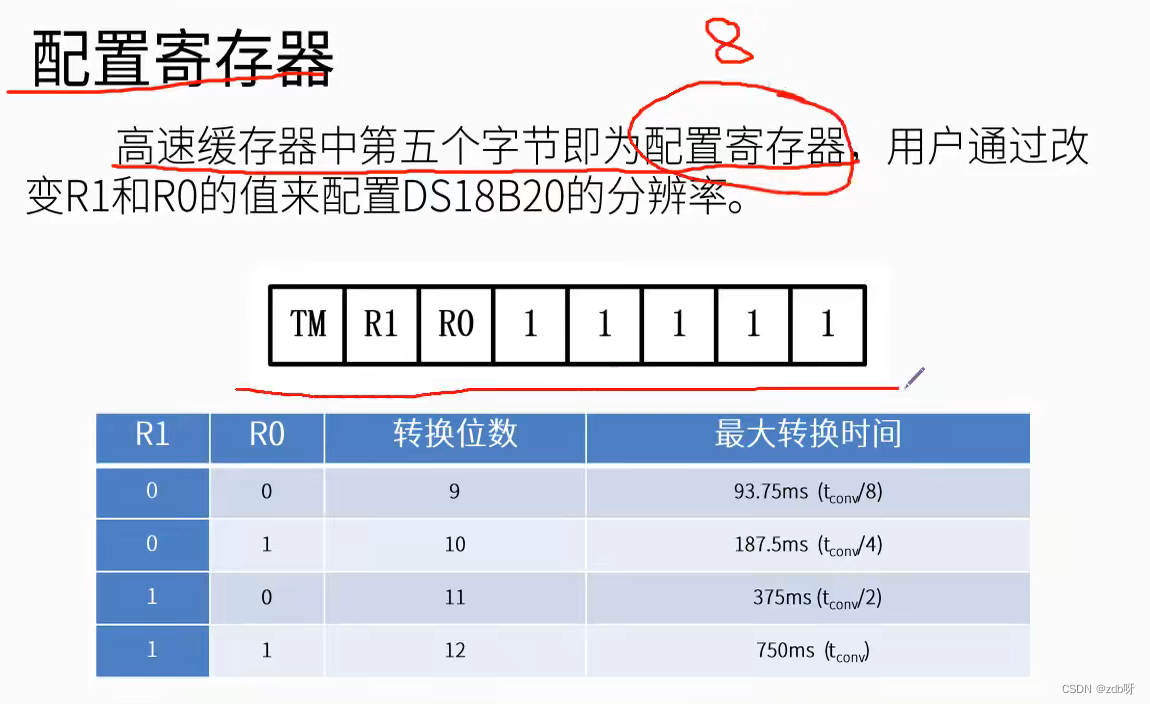

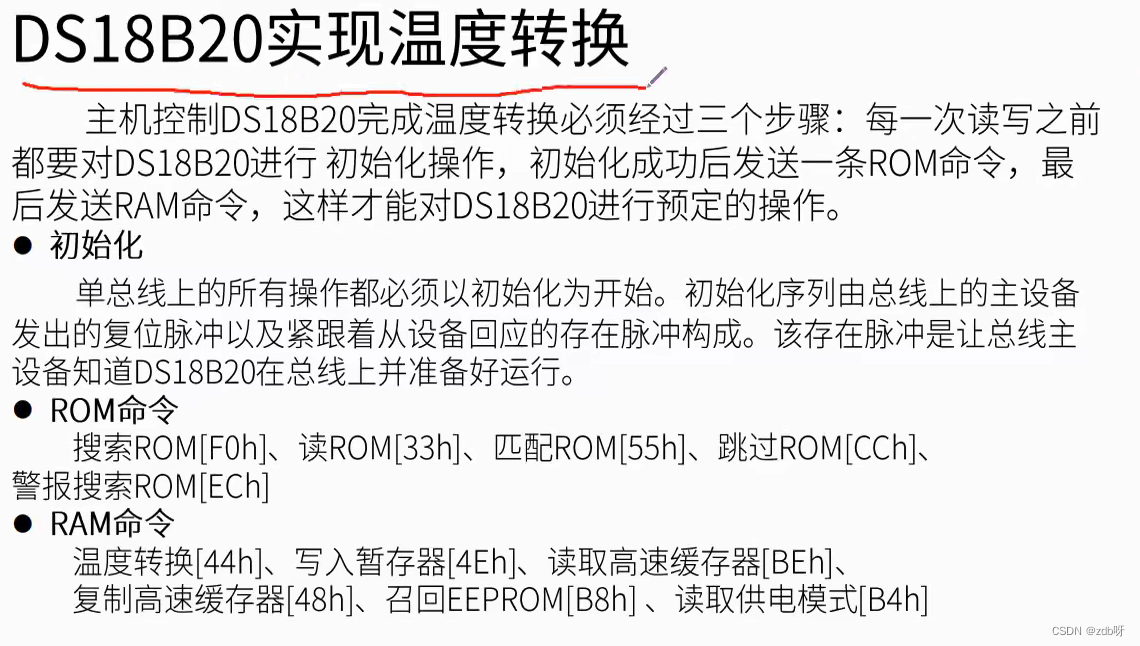

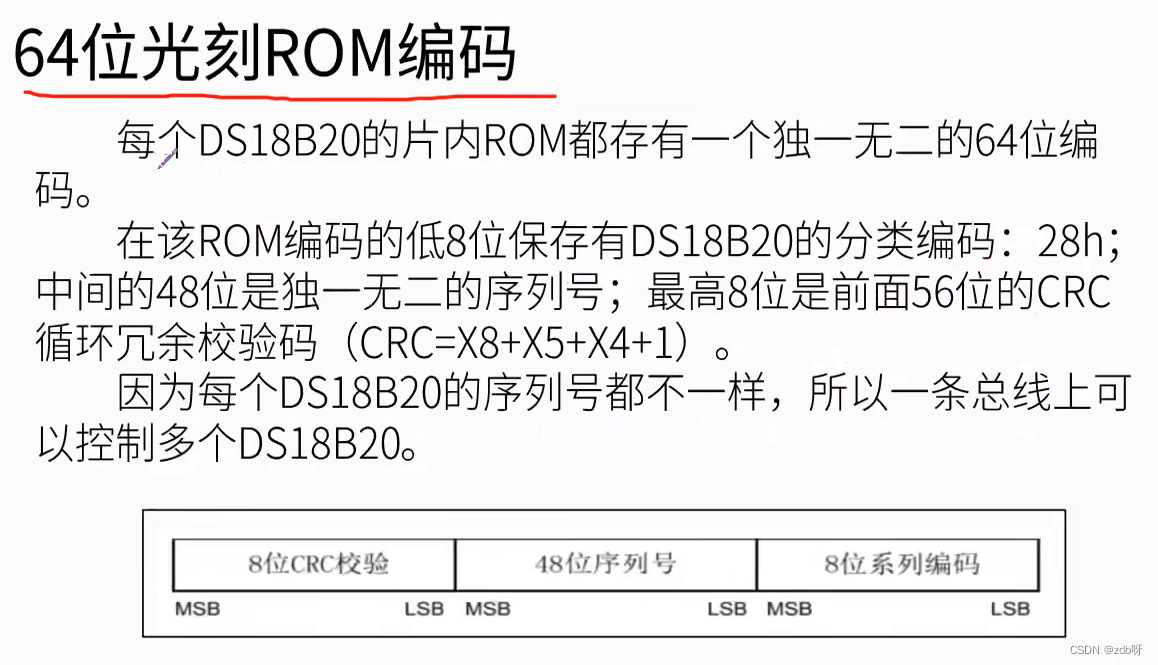

DS18B20是DALLAS半导体公司生产的单总线数字温度传感器，其输出的是数字信号，具有体积小，功耗低，抗干扰能力强，精度高的特点。
设计与实现

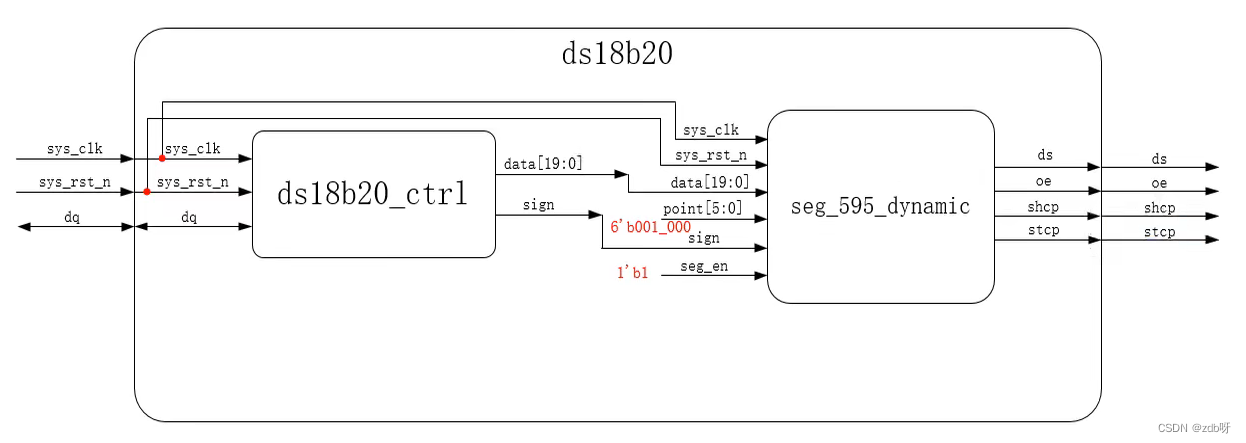

系统框图绘制
ds18b20_ctrl
`timescale 1ns/1ns
module ds18b20_ctrl
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
inout wire dq , //数据总线
output wire [19:0] data_out , //输出温度
output reg sign //输出温度符号位
);
//parameter define
parameter S_INIT = 3'd1, //初始状态
S_WR_CMD = 3'd2, //给跳过ROM及温度转换指令
S_WAIT = 3'd3, //等待温度转换完成
S_INIT_AGAIN = 3'd4, //再次回到初始化
S_RD_CMD = 3'd5, //给跳过ROM及读温度转换指令
S_RD_TEMP = 3'd6; //读温度状态
parameter WR_44CC_CMD = 16'h44cc; //跳过ROM及温度转换命令，低位在前
parameter WR_BECC_CMD = 16'hbecc; //跳过ROM及读取温度命令，低位在前
parameter S_WAIT_MAX = 750000 ; //750ms
//reg define
reg clk_1us ; //分频时钟，单位时钟1us
reg [4:0] cnt ; //分频计数器
reg [2:0] state ; //状态机状态
reg [19:0] cnt_1us ; //微秒计数器
reg [3:0] bit_cnt ; //字节计数器
reg [15:0] data_tmp ; //读取ds18b20的温度
reg [19:0] data ; //判断完正负后的温度
reg flag_pulse ; //初始化存在脉冲标志信号
reg dq_out ; //输出总线数据，即FPGA给的总线数据值
reg dq_en ; //输出总线数据使能信号

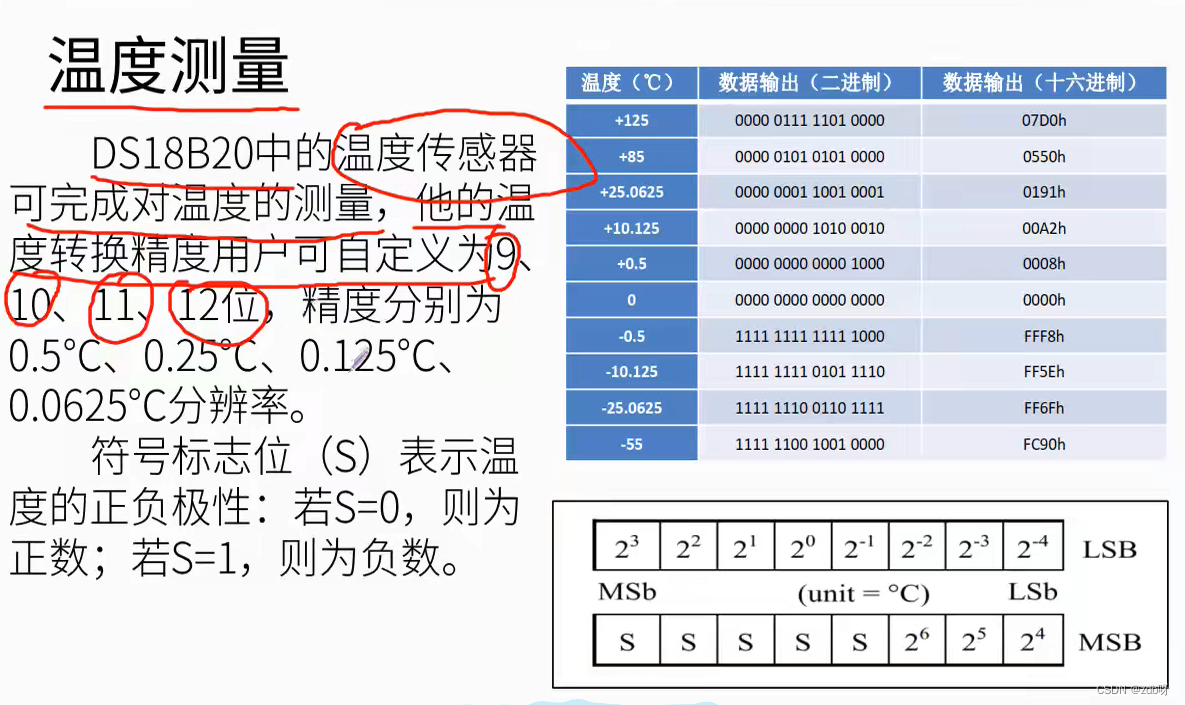

//温度转换，由于数码管位数有限，在这里保留小数点后三位
assign data_out = (data * 10'd625)/ 4'd10;
//当使能信号为1是总线的值为dq_out的值，为0时为高阻态
assign dq = (dq_en ==1 ) ? dq_out : 1'bz;
//cnt:分频计数器
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt <= 5'b0;
else if(cnt == 5'd24)
cnt <= 5'b0;
else
cnt <= cnt + 1'b1;
//clk_1us：产生单位时钟为1us的时钟
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
clk_1us <= 1'b0;
else if(cnt == 5'd24)
clk_1us <= ~clk_1us;
else
clk_1us <= clk_1us;
//cnt_1us：1us时钟计数器，用于状态跳转
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_1us <= 20'b0;
else if(((state==S_WR_CMD || state==S_RD_CMD || state==S_RD_TEMP)
&& cnt_1us==20'd64) || ((state==S_INIT || state==S_INIT_AGAIN) &&
cnt_1us==20'd999) || (state==S_WAIT && cnt_1us==S_WAIT_MAX))
cnt_1us <= 20'b0;
else
cnt_1us <= cnt_1us + 1'b1;
//bit_cnt：bit计数器，写1bit或读1bit加1，一次写完之后清零
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
bit_cnt <= 4'b0;
else if((state == S_RD_TEMP || state == S_WR_CMD ||
state == S_RD_CMD) && (cnt_1us == 20'd64 && bit_cnt == 4'd15))
bit_cnt <= 4'b0;
else if((state == S_WR_CMD || state == S_RD_CMD ||
state == S_RD_TEMP) && cnt_1us == 20'd64)
bit_cnt <= bit_cnt + 1'b1;
//初始化存在脉冲标志信号：初始化状态时，当总线发来存在脉冲才能初始化成功
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
flag_pulse <= 1'b0;
else if(cnt_1us == 20'd570 && dq == 1'b0 && (state == S_INIT ||
state == S_INIT_AGAIN))
flag_pulse <= 1'b1;
else if(cnt_1us == 999)
flag_pulse <= 1'b0;
else
flag_pulse <= flag_pulse;
//状态跳转
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
state <= S_INIT;
else
case(state)
//初始化最小时间为960us
S_INIT: //收到存在脉冲且时间需大于960us跳转
if(cnt_1us == 20'd999 && flag_pulse == 1'b1 )
state <= S_WR_CMD;
else
state <= S_INIT;
S_WR_CMD: //发送完跳过ROM和温度转换命令后跳转
if(bit_cnt == 4'd15 && cnt_1us == 20'd64 )
state <= S_WAIT;
else
state <= S_WR_CMD;
S_WAIT: //等待750ms后跳转
if(cnt_1us == S_WAIT_MAX)
state <= S_INIT_AGAIN;
else
state <= S_WAIT;
S_INIT_AGAIN: //再次初始化后跳转
if(cnt_1us == 20'd999 && flag_pulse == 1'b1 )
state <= S_RD_CMD;
else
state <= S_INIT_AGAIN;
S_RD_CMD: //发送完跳过ROM和读取温度命令后跳转
if(bit_cnt == 4'd15 && cnt_1us == 20'd64)
state <= S_RD_TEMP;
else
state <= S_RD_CMD;
S_RD_TEMP: //读完2字节的温度后跳转
if(bit_cnt == 4'd15 && cnt_1us == 20'd64)
state <= S_INIT;
else
state <= S_RD_TEMP;
default:
state <= S_INIT;
endcase
//给各状态下的总线相应的时序
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
else
case(state)

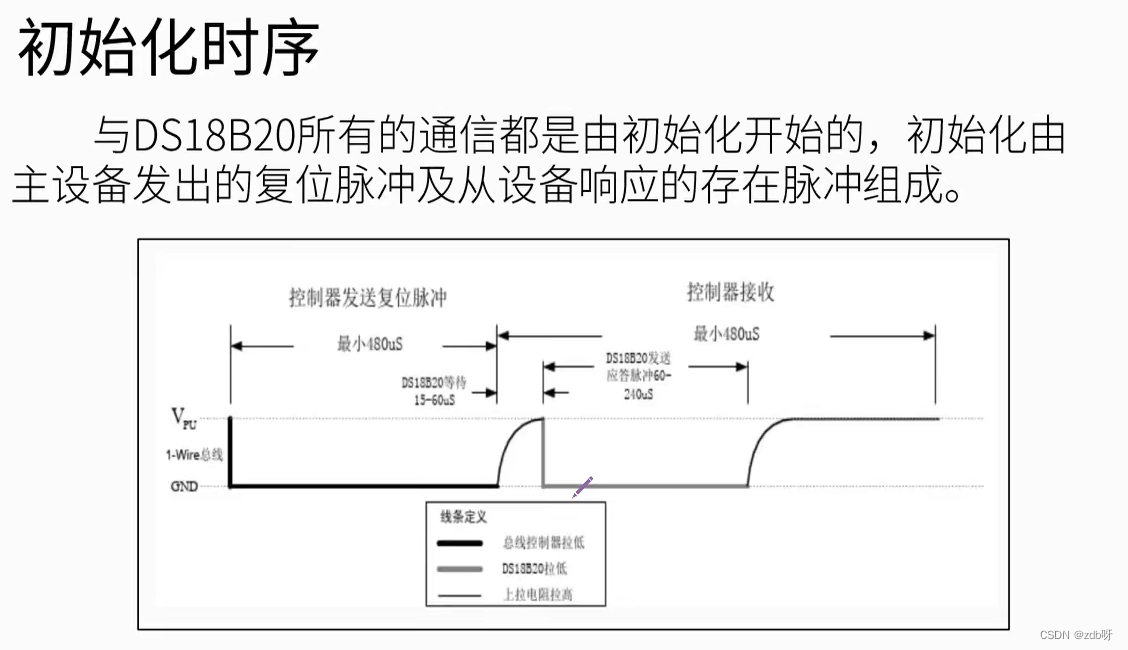

//初始化是最小480us低电平，然后释放总线
S_INIT:
if(cnt_1us < 20'd499)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
//每一个写时段最少有60us的持续时间和最少1us的恢复时间
//写0：总线拉低后一直拉低，最少60us
//写1：总线拉低后必须在15us内释放总线
S_WR_CMD:
if(cnt_1us > 20'd62)
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
else if(cnt_1us <= 20'b1)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else if(WR_44CC_CMD[bit_cnt] == 1'b0)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else if(WR_44CC_CMD[bit_cnt] == 1'b1)
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
//为适应寄生电源，温度转换命令后将总线拉高
S_WAIT:
begin
dq_out <= 1'b1;
dq_en <= 1'b1;
end
//与第一次初始化时序一致
S_INIT_AGAIN:
if(cnt_1us < 20'd499)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
//与发送跳过ROM和读取温度命的时序一致
S_RD_CMD:
if(cnt_1us > 20'd62)
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
else if(cnt_1us <= 20'b1)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else if(WR_BECC_CMD[bit_cnt] == 1'b0)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else if(WR_BECC_CMD[bit_cnt] == 1'b1)
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
//拉低总线超过1us后释放总线
S_RD_TEMP:
if(cnt_1us <=1)
begin
dq_out <= 1'b0;
dq_en <= 1'b1;
end
else
begin
dq_out <= 1'b0;
dq_en <= 1'b0;
end
default:;
endcase
//data_tmp:读出温度，寄存在data_tmp里
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_tmp <= 12'b0;

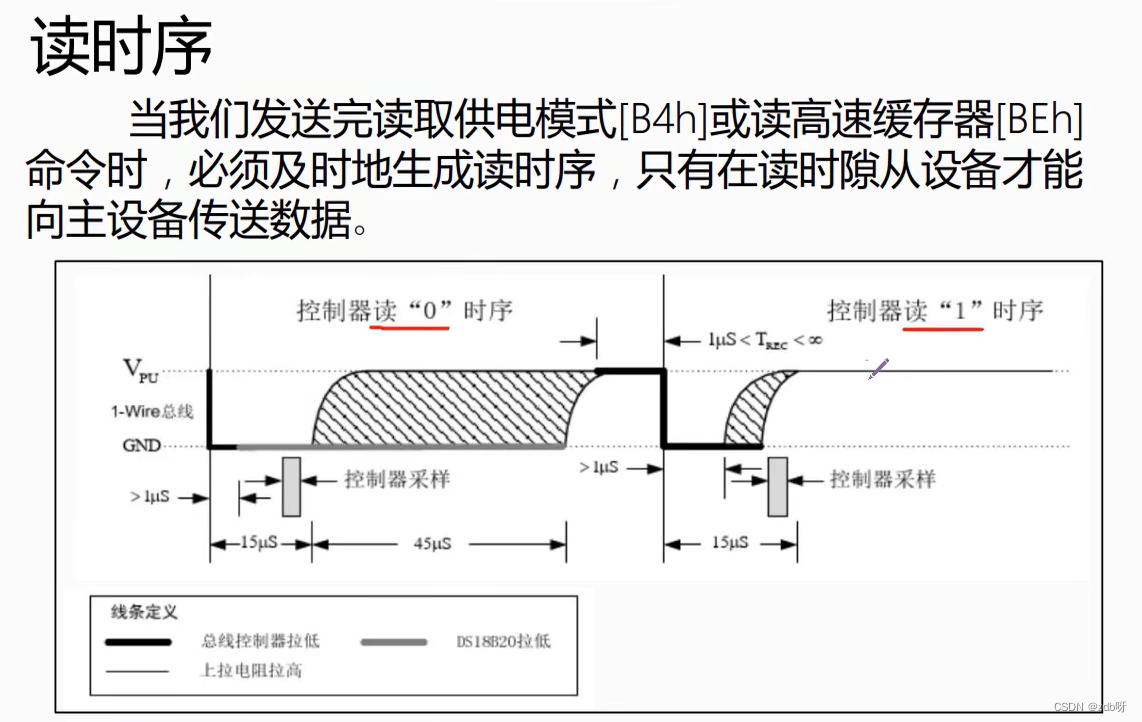

//总线拉低后数据有效时间为15us
else if(state == S_RD_TEMP && cnt_1us == 20'd13)
data_tmp <= {dq,data_tmp[15:1]};
else
data_tmp <= data_tmp;
//温度判断，输出温度
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data <= 20'b0;
else if(data_tmp[15] == 1'b0 && state == S_RD_TEMP &&
cnt_1us == 20'd60 && bit_cnt == 4'd15)
data <= data_tmp[10:0];
else if(data_tmp[15] == 1'b1 && state == S_RD_TEMP &&
cnt_1us == 20'd60 && bit_cnt == 4'd15)
data <= ~data_tmp[10:0] + 1'b1;
//温度判断，输出符号位
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
sign <= 1'b0;
else if(data_tmp[15] == 1'b0 && state == S_RD_TEMP &&
cnt_1us == 20'd60 && bit_cnt == 4'd15)
sign <= 1'b0;
else if(data_tmp[15] == 1'b1 && state == S_RD_TEMP &&
cnt_1us == 20'd60 && bit_cnt == 4'd15)
sign <= 1'b1;
endmodule
ds18b20
`timescale 1ns/1ns
module ds18b20
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
inout wire dq , //数据总线
output wire stcp , //输出数据存储寄时钟
output wire shcp , //移位寄存器的时钟输入
output wire ds , //串行数据输入
output wire oe
);
//wire define
wire [19:0] data_out ;
wire sign ;
//-------------ds18b20_ctrl_inst--------------
ds18b20_ctrl ds18b20_ctrl_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低电平有效
.dq (dq ), //数据总线
.data_out (data_out ), //输出温度
.sign (sign ) //输出温度符号位
);
//-------------seg7_dynamic_inst--------------
seg_595_dynamic seg_595_dynamic_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低有效
.data (data_out ), //数码管要显示的值
.point (6'b001000), //小数点显示,高电平有效
.seg_en (1'b1 ), //数码管使能信号，高电平有效
.sign (sign ), //符号位，高电平显示负号
.stcp (stcp ), //输出数据存储寄时钟
.shcp (shcp ), //移位寄存器的时钟输入
.ds (ds ), //串行数据输入
.oe (oe ) //输出使能信号
);
endmodule
tb_ds18b20
`timescale 1ns/1ns
module tb_ds18b20();
//wire define
wire stcp ;
wire shcp ;
wire ds ;
wire oe ;
wire dq ;
//reg define
reg sys_clk ;
reg sys_rst_n ;
//对sys_clk,sys_rst_n赋初始值
initial
begin
sys_clk = 1'b1;
sys_rst_n <= 1'b0;
#100
sys_rst_n <= 1'b1;
end
//clk:产生时钟
always #10 sys_clk <= ~sys_clk;
//重新定义参数值，缩短仿真时间
defparam ds18b20_inst.ds18b20_ctrl_inst.S_WAIT_MAX = 750;
//-------------ds18b20_inst-------------
ds18b20 ds18b20_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低电平有效
.dq (dq ), //数据总线
.stcp (stcp ), //输出数据存储寄时钟
.shcp (shcp ), //移位寄存器的时钟输入
.ds (ds ), //串行数据输入
.oe (oe ) //输出使能信号
);
endmodule

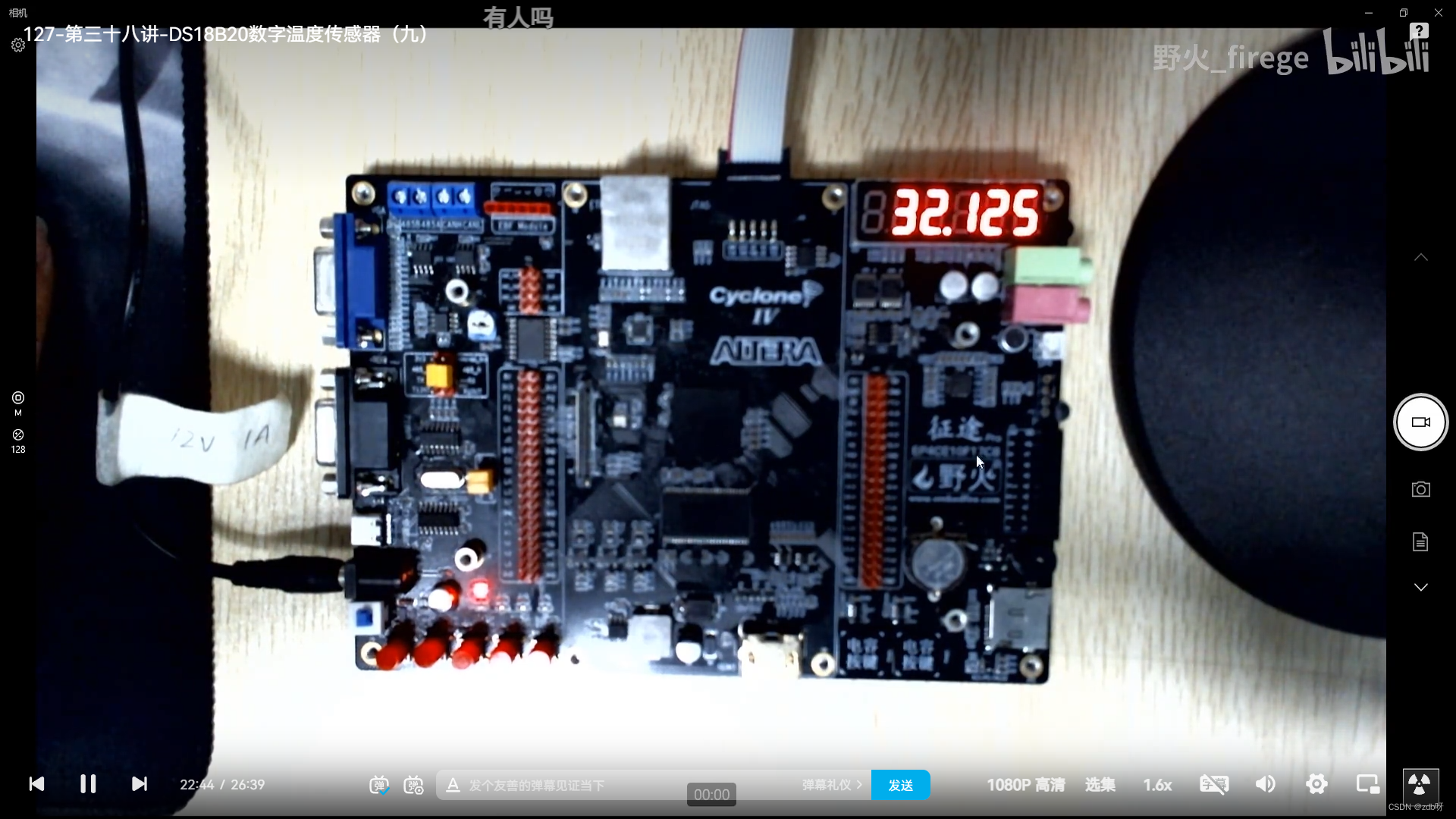

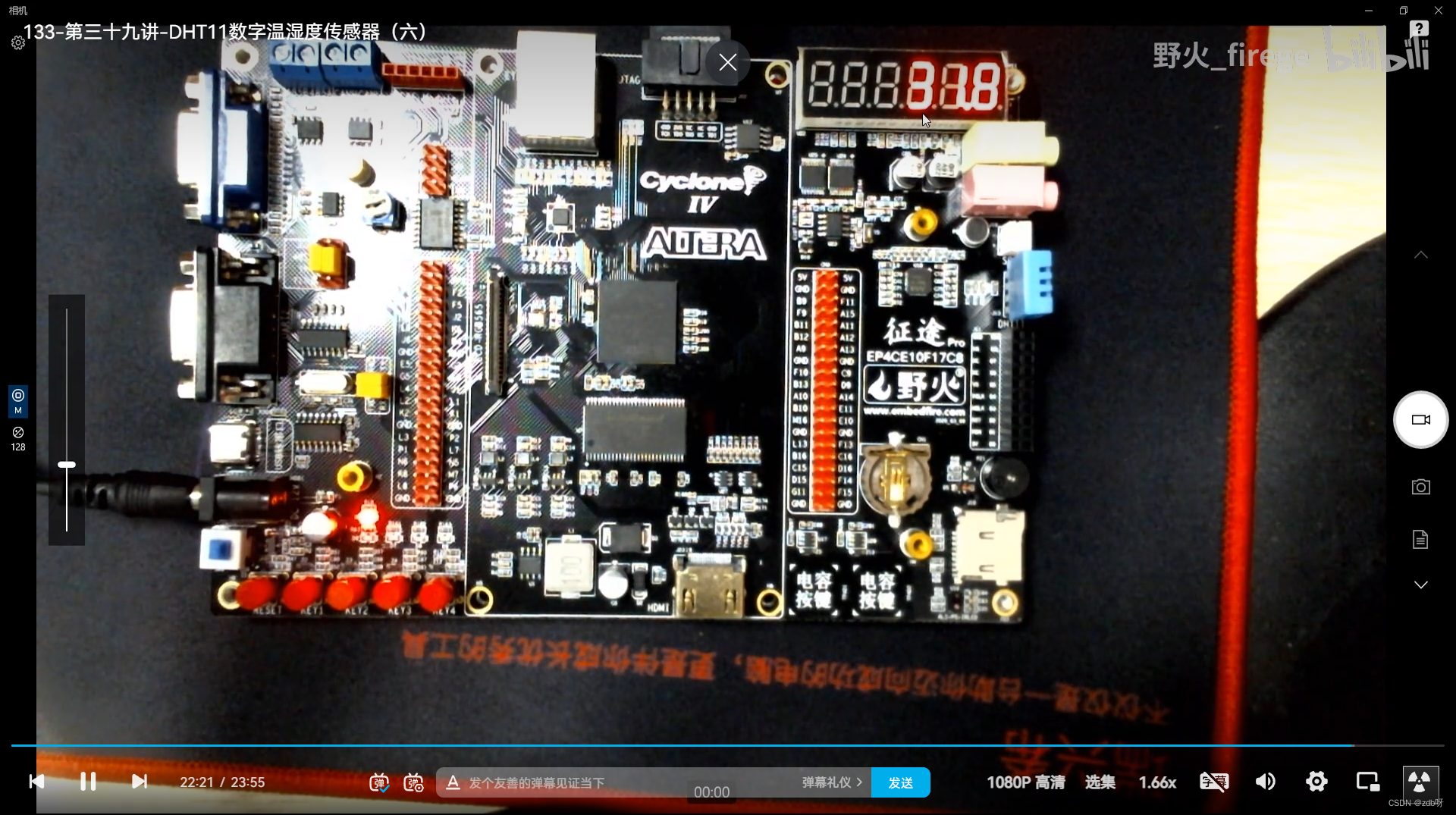

第39讲：DHT11数字温湿度传感器
理论部分

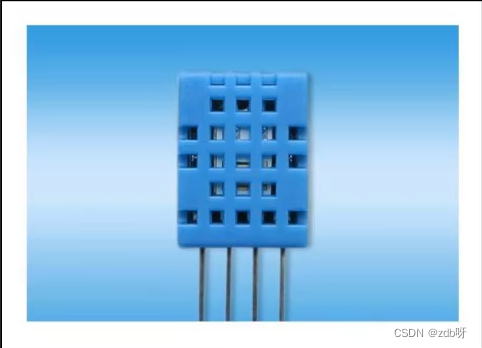

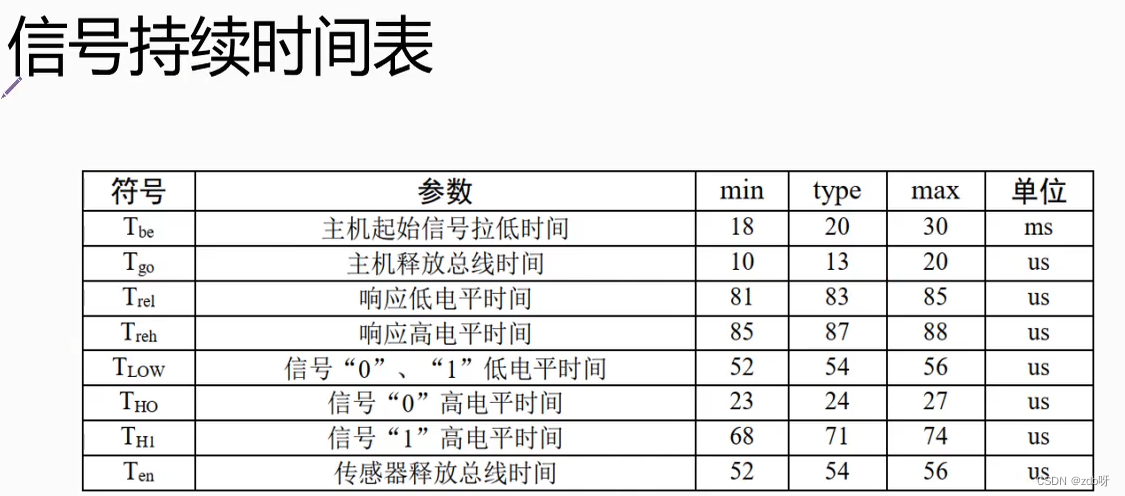

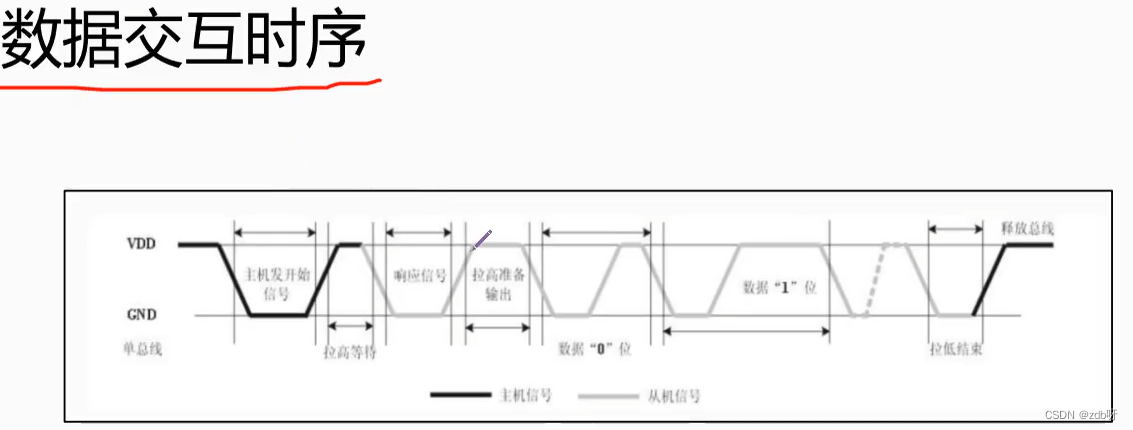

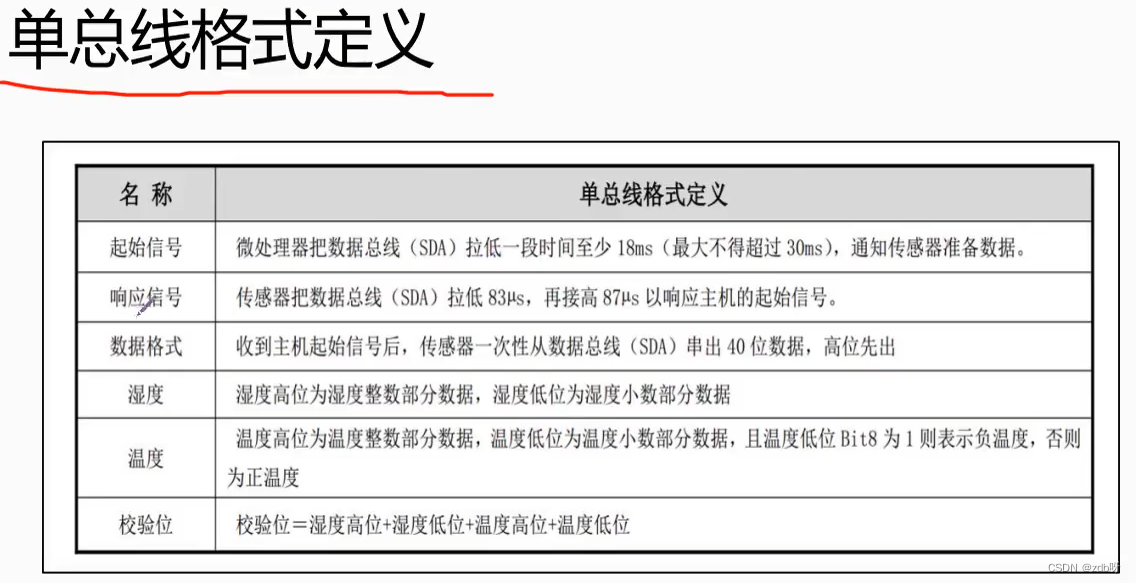

DHT11数字温湿度传感器是一款含有已校准数字信号输出的温湿度复合传感器。它应用专用的数字模块采集技术和温湿度传感技术，确保产品具有极高的可靠性与卓越的长期稳定性。具有稳定等优点，可应用于暖通空调、除湿器、农业、医疗等相关湿度检测控制。
设计与实现

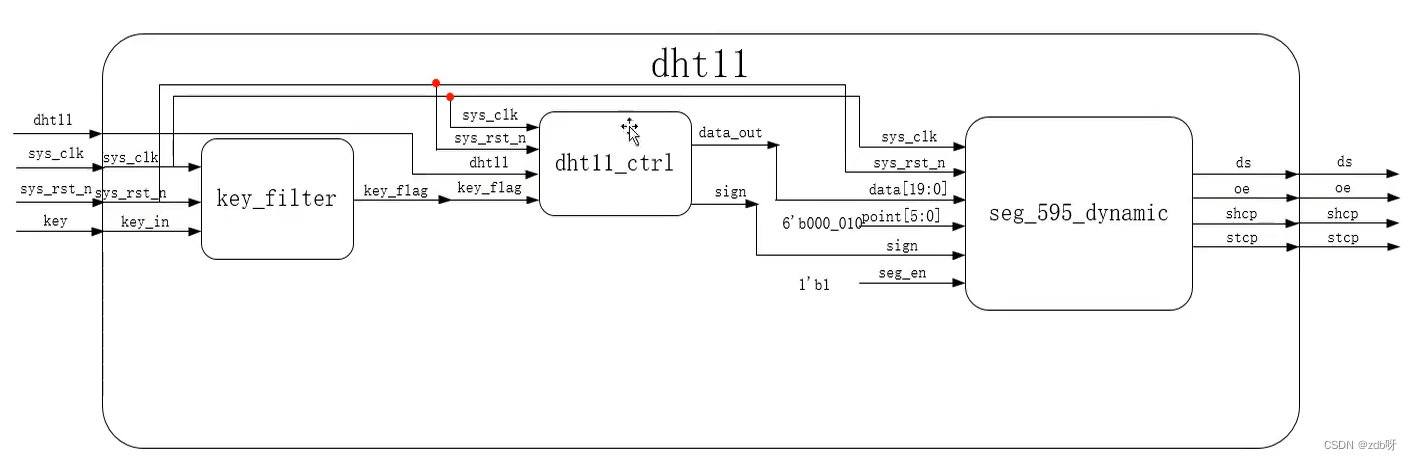

系统框图绘制
key_filter
`timescale 1ns/1ns
module key_filter
#(
parameter CNT_MAX = 20'd999_999 //计数器计数最大值
)
(
input wire sys_clk , //系统时钟50Mhz
input wire sys_rst_n , //全局复位
input wire key_in , //按键输入信号
output reg key_flag //key_flag为1时表示消抖后检测到按键被按下
//key_flag为0时表示没有检测到按键被按下
);
//reg define
reg [19:0] cnt_20ms ; //计数器
//cnt_20ms:如果时钟的上升沿检测到外部按键输入的值为低电平时，计数器开始计数
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt_20ms <= 20'b0;
else if(key_in == 1'b1)
cnt_20ms <= 20'b0;
else if(cnt_20ms == CNT_MAX && key_in == 1'b0)
cnt_20ms <= cnt_20ms;
else
cnt_20ms <= cnt_20ms + 1'b1;
//key_flag:当计数满20ms后产生按键有效标志位
//且key_flag在999_999时拉高,维持一个时钟的高电平
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
key_flag <= 1'b0;
else if(cnt_20ms == CNT_MAX - 1'b1)
key_flag <= 1'b1;
else
key_flag <= 1'b0;
endmodule
dht11_ctrl

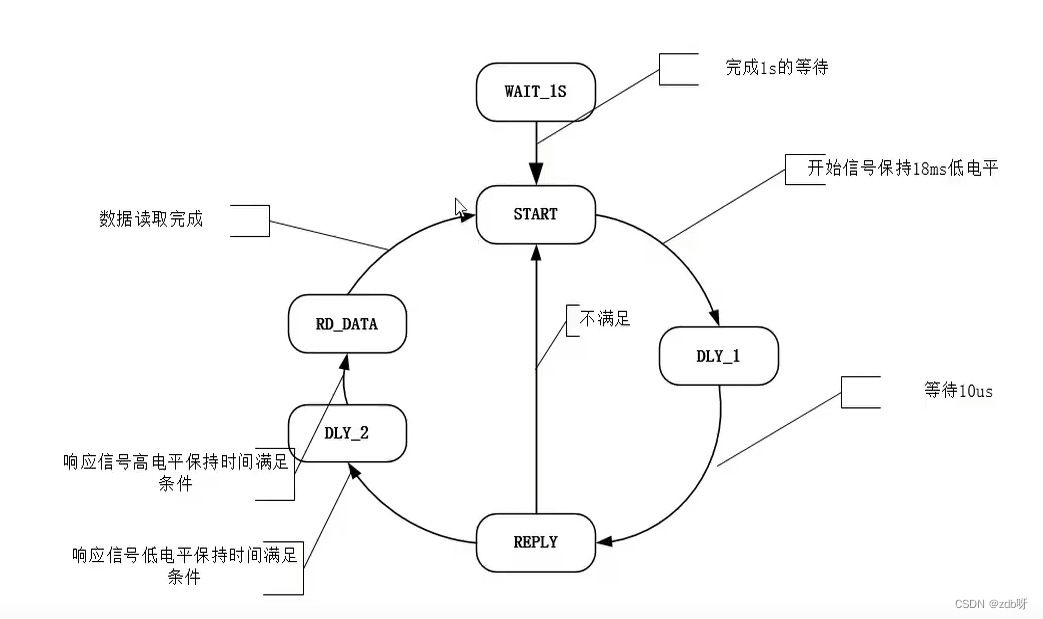

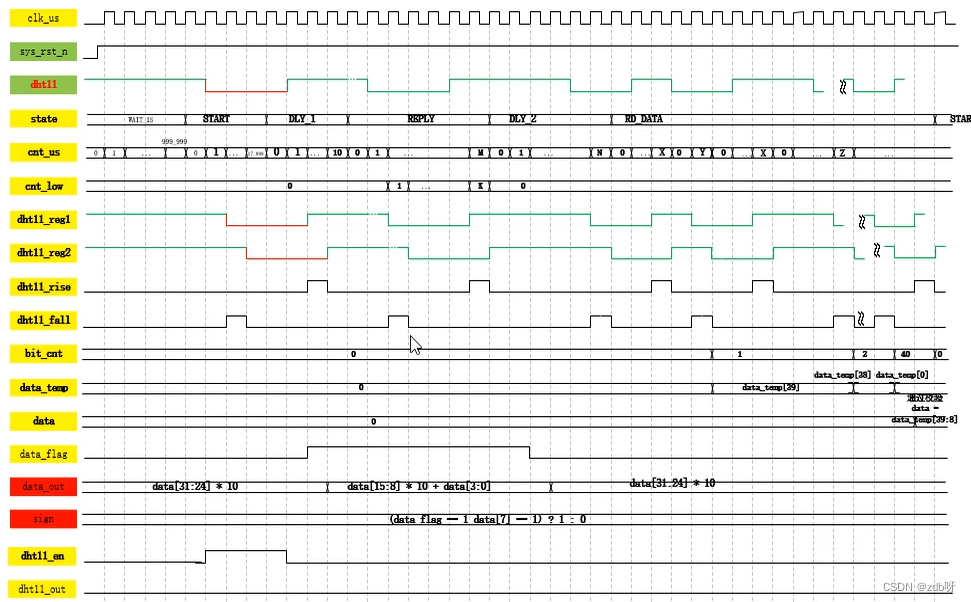

控制模块的转态转移图
`timescale 1ns/1ns
module dht11_ctrl
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
input wire key_flag , //按键消抖后标志信号
inout wire dht11 , //控制总线
output reg [19:0] data_out , //输出显示的数据
output reg sign //输出符号位，高电平显示负号
);
//parameter define
parameter S_WAIT_1S = 3'd1 , //上电等待1s状态
S_LOW_18MS = 3'd2 , //主机拉低18ms，发送开始信号状态
S_DLY1 = 3'd3 , //等待20-40us状态
S_REPLY = 3'd4 , //DHT11响应80us状态
S_DLY2 = 3'd5 , //拉高等待80us状态
S_RD_DATA = 3'd6 ; //接收数据状态
parameter T_1S_DATA = 999999 ; //1s时间计数值
parameter T_18MS_DATA = 17999 ; //18ms时间计数值
//reg define
reg clk_1us ; //1us时钟，用于驱动整个模块
reg [4:0] cnt ; //时钟分频计数器
reg [2:0] state ; //状态机状态
reg [20:0] cnt_us ; //us计数器
reg dht11_out ; //总线输出数据
reg dht11_en ; //总线输出使能信号
reg [5:0] bit_cnt ; //字节计数器
reg [39:0] data_tmp ; //读出数据寄存器
reg data_flag ; //数据切换标志信号
reg dht11_d1 ; //总线信号打一拍
reg dht11_d2 ; //总线信号打两拍
reg [31:0] data ; //除校验位数据
reg [6:0] cnt_low ; //低电平计数器
//wire define
wire dht11_fall; //总线下降沿
wire dht11_rise; //总线上升沿
//当使能信号为1是总线的值为DATA_out的值，为0时值为高阻态
assign dht11 = (dht11_en == 1 ) ? dht11_out : 1'bz;
//检测总线信号的上升沿下降沿
assign dht11_rise = (~dht11_d2) & (dht11_d1) ;
assign dht11_fall = (dht11_d2) & (~dht11_d1) ;
//对dht11信号打拍
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
begin
dht11_d1 <= 1'b0 ;
dht11_d2 <= 1'b0 ;
end
else
begin
dht11_d1 <= dht11 ;
dht11_d2 <= dht11_d1 ;
end
//cnt:分频计数器
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
cnt <= 5'b0;
else if(cnt == 5'd24)
cnt <= 5'b0;
else
cnt <= cnt + 1'b1;
//clk_1us：产生单位时钟为1us的时钟
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
clk_1us <= 1'b0;
else if(cnt == 5'd24)
clk_1us <= ~clk_1us;
else
clk_1us <= clk_1us;
//bit_cnt：读出数据bit位数计数器
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
bit_cnt <= 6'b0;
else if(bit_cnt == 40 && dht11_rise == 1'b1)
bit_cnt <= 6'b0;
else if(dht11_fall == 1'b1 && state == S_RD_DATA)
bit_cnt <= bit_cnt + 1'b1;
//data_flag:数据变换标志信号的产生，按一次键变换一次
always@(posedge sys_clk or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_flag <= 1'b0;
else if(key_flag == 1'b1)
data_flag <= ~data_flag;
else
data_flag <= data_flag;
//状态机状态跳转
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
state <= S_WAIT_1S ;
else
case(state)
S_WAIT_1S:
if(cnt_us == T_1S_DATA) //上电1s后跳入起始状态
state <= S_LOW_18MS ;
else
state <= S_WAIT_1S ;
S_LOW_18MS:
if(cnt_us == T_18MS_DATA)
state <= S_DLY1 ;
else
state <= S_LOW_18MS ;
S_DLY1:
if(cnt_us == 10) //等待10us后进入下一状态
state <= S_REPLY ;
else
state <= S_DLY1 ;
S_REPLY: //上升沿到来且低电平保持时间大于70us，则跳转到下一状态
if(dht11_rise == 1'b1 && cnt_low >= 70)
state <= S_DLY2 ;
//若1ms后，dht11还没响应，则回去继续发送起始信号
else if(cnt_us >= 1000)
state <= S_LOW_18MS ;
else
state <= S_REPLY ;
S_DLY2: //下降沿到来且计数器值大于70us，则跳转到下一状态
if(dht11_fall == 1'b1 && cnt_us >= 70)
state <= S_RD_DATA ;
else
state <= S_DLY2 ;
S_RD_DATA: //读完数据后，回到起始状态
if(bit_cnt == 40 && dht11_rise == 1'b1)
state <= S_LOW_18MS ;
else
state <= S_RD_DATA ;
default:
state <= S_WAIT_1S ;
endcase
//各状态下的计数器赋值
//cnt_us:每到一个新的状态就让该计数器重新计数
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
begin
cnt_low <= 7'd0 ;
cnt_us <= 21'd0 ;
end
else
case(state)
S_WAIT_1S:
if(cnt_us == T_1S_DATA)
cnt_us <= 21'd0 ;
else
cnt_us <= cnt_us + 1'b1;
S_LOW_18MS:
if(cnt_us == T_18MS_DATA)
cnt_us <= 21'd0 ;
else
cnt_us <= cnt_us + 1'b1;
S_DLY1:
if(cnt_us == 10)
cnt_us <= 21'd0 ;
else
cnt_us <= cnt_us + 1'b1;
S_REPLY:
if(dht11_rise == 1'b1 && cnt_low >= 70)
begin
cnt_low <= 7'd0 ;
cnt_us <= 21'd0 ;
end
//当dht11发送低电平回应时，计算其低电平的持续时间
else if(dht11 == 1'b0)
begin
cnt_low <= cnt_low + 1'b1 ;
cnt_us <= cnt_us + 1'b1 ;
end
//若1ms后，dht11还没响应，则回去继续发送起始信号
else if(cnt_us >= 1000)
begin
cnt_low <= 7'd0 ;
cnt_us <= 21'd0 ;
end
else
begin
cnt_low <= cnt_low ;
cnt_us <= cnt_us + 1'b1 ;
end
S_DLY2:
if(dht11_fall == 1'b1 && cnt_us >= 70)
cnt_us <= 21'd0 ;
else
cnt_us <= cnt_us + 1'b1;
S_RD_DATA:
if(dht11_fall == 1'b1 || dht11_rise == 1'b1)
cnt_us <= 21'd0 ;
else
cnt_us <= cnt_us + 1'b1;
default:
begin
cnt_low <= 7'd0 ;
cnt_us <= 21'd0 ;
end
endcase
//各状态下的单总线赋值
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
else
case(state)
S_WAIT_1S:
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
S_LOW_18MS: //拉低总线18ms
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b1 ;
end
//后面状态释放总线即可，由DHT11操控总线
S_DLY1:
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
S_REPLY:
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
S_DLY2:
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
S_RD_DATA:
begin
dht11_out <= 1'b0 ;
dht11_en <= 1'b0 ;
end
default:;
endcase
//data_tmp:将读出的数据寄存在data_tmp中
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_tmp <= 40'b0;
else if(state == S_RD_DATA && dht11_fall == 1'b1 && cnt_us<=50)
data_tmp[39-bit_cnt] <= 1'b0;
else if(state == S_RD_DATA && dht11_fall == 1'b1 && cnt_us>50)
data_tmp[39-bit_cnt] <= 1'b1;
else
data_tmp <= data_tmp;
//data_out:输出数据显示，按一次按键切换一次数据
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data <= 32'b0;
else if(data_tmp[7:0] == data_tmp[39:32] + data_tmp[31:24] +
data_tmp[23:16] + data_tmp[15:8])
data <= data_tmp[39:8]; //若检验位正确，则数据值有效
else
data <= data;
//data_out:对数码管显示的湿度和温度进行赋值
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
data_out <= 20'b0;
else if(data_flag == 1'b0 )
data_out <= data[31:24] * 10; //湿度小数位为0
else if(data_flag == 1'b1)
//温度低四位显示温度小数数据
data_out <= data[15:8] * 10 + data[3:0];
//sign:符号位的显示
always@(posedge clk_1us or negedge sys_rst_n)
if(sys_rst_n == 1'b0)
sign <= 1'b0;
else if(data[7] == 1'b1 && data_flag == 1'b1)
//当温度低八位最高位为1时，显示负号
sign <= 1'b1;
else
sign <= 1'b0;
endmodule
dht11
`timescale 1ns/1ns
module dht11
(
input wire sys_clk , //系统时钟，频率50MHz
input wire sys_rst_n , //复位信号，低电平有效
input wire key_in , //按键信号
inout wire dht11 , //数据总线
output wire stcp , //输出数据存储寄时钟
output wire shcp , //移位寄存器的时钟输入
output wire ds , //串行数据输入
output wire oe
);
//wire define
wire [19:0] data_out; //需要显示的数据
wire key_flag; //按键消抖后输出信号
wire sign ; //输出符号
//-------------dht11_ctrl_inst--------------
dht11_ctrl dht11_ctrl_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低电平有效
.key_flag (key_flag ), //按键消抖后标志信号
.dht11 (dht11 ), //控制总线
.data_out (data_out ), //输出显示的数据
.sign (sign ) //输出符号
);
//-------------key_fifter_inst--------------
key_filter key_filter_inst
(
.sys_clk (sys_clk ) , //系统时钟50Mhz
.sys_rst_n (sys_rst_n) , //全局复位
.key_in (key_in ) , //按键输入信号
.key_flag (key_flag ) //按键消抖后输出信号
);
//-------------seg_595_dynamic_inst--------------
seg_595_dynamic seg_595_dynamic_inst
(
.sys_clk (sys_clk ), //系统时钟，频率50MHz
.sys_rst_n (sys_rst_n), //复位信号，低有效
.data (data_out ), //数码管要显示的值
.point (6'b000010), //小数点显示,高电平有效
.seg_en (1'b1 ), //数码管使能信号，高电平有效
.sign (sign ), //符号位，高电平显示负号
.stcp (stcp ), //输出数据存储寄时钟
.shcp (shcp ), //移位寄存器的时钟输入
.ds (ds ), //串行数据输入
.oe (oe ) //输出使能信号
);
endmodule
最后
以上就是纯真蜡烛为你收集整理的FPGA强化（6）：数字温湿度传感器的全部内容，希望文章能够帮你解决FPGA强化（6）：数字温湿度传感器所遇到的程序开发问题。
如果觉得靠谱客网站的内容还不错，欢迎将靠谱客网站推荐给程序员好友。
本图文内容来源于网友提供，作为学习参考使用，或来自网络收集整理，版权属于原作者所有。
发表评论 取消回复
